一、引言

KAN神经网络（Kolmogorov–Arnold Networks）是一种基于Kolmogorov-Arnold表示定理的新型神经网络架构。该定理指出，任何多元连续函数都可以表示为有限个单变量函数的组合。与传统多层感知机（MLP）不同，KAN通过可学习的激活函数和结构化网络设计，在函数逼近效率和可解释性上展现出潜力。

二、技术与原理简介

1.Kolmogorov-Arnold 表示定理

Kolmogorov-Arnold 表示定理指出，如果是有界域上的多元连续函数，那么它可以写为单个变量的连续函数的有限组合，以及加法的二进制运算。更具体地说，对于光滑 $ff:[0,1]^{^{n}}\rightarrow \mathbb{R}$

$f \left( x \right)=f \left( x_{1}, \cdots,x_{n} \right)= \sum_{q=1}^{2n+1} \Phi_{q} \left( \sum_{p=1}^{n} \phi_{q,p} \left( x_{p} \right) \right)$

其中和。从某种意义上说，他们表明唯一真正的多元函数是加法，因为所有其他函数都可以使用单变量函数和 sum 来编写。然而，这个 2 层宽度 - Kolmogorov-Arnold 表示可能不是平滑的由于其表达能力有限。我们通过以下方式增强它的表达能力将其推广到任意深度和宽度。 $\boldsymbol{\phi_{q,p}:[0,1]\to\mathbb{R}}$ ， $\boldsymbol{\Phi_{q}:\mathbb{R}\to\mathbb{R}(2n+1)}$

2.Kolmogorov-Arnold 网络（KAN）

Kolmogorov-Arnold 表示可以写成矩阵形式

$f(x)=\mathbf{\Phi_{out}}\mathsf{o}\mathbf{\Phi_{in}}\mathsf{o}{}x$

其中

$\mathbf{\Phi}_{\mathrm{in}}=\begin{pmatrix}\phi_{1,1}(\cdot)&\cdots&\phi_{1,n }(\cdot)\\ \vdots&&\vdots\\ \phi_{2n+1,1}(\cdot)&\cdots&\phi_{2n+1,n}(\cdot)\end{pmatrix}$

$\quad\mathbf{ \Phi}_{\mathrm{out}}=\left(\Phi_{1}(\cdot)\quad\cdots\quad\Phi_{2n+1}(\cdot)\right)$

我们注意到和都是以下函数矩阵（包含输入和输出）的特例，我们称之为 Kolmogorov-Arnold 层： $\mathbf{\Phi_{in}} \mathbf{\Phi_{out}} \mathbf{\Phi_{n_{in}n_{out}}}$

其中 $\boldsymbol{n_{\text{in}}=n,n_{\text{out}}=2n+1\Phi_{\text{out}}n_{\text{in}}=2n+1,n_{\text{out}}=1}$ 。

定义层后，我们可以构造一个 Kolmogorov-Arnold 网络只需堆叠层！假设我们有层，层的形状为。那么整个网络是 $Ll^{th} \Phi_{l} \left( n_{l+1},n_{l} \right)$

$\mathbf{KAN(x)}=\mathbf{\Phi_{L-1}}\circ\cdots\circ\mathbf{\Phi_{1}}\circ \mathbf{\Phi_{0}}\circ\mathbf{x}$

相反，多层感知器由线性层和非线错： $\mathbf{W}_{l^{\sigma}}$

$\text{MLP}(\mathbf{x})=\mathbf{W}_{\textit{L-1}}\circ\sigma\circ\cdots\circ \mathbf{W}_{1}\circ\sigma\circ\mathbf{W}_{0}\circ\mathbf{x}$

KAN 可以很容易地可视化。（1） KAN 只是 KAN 层的堆栈。（2）每个 KAN 层都可以可视化为一个全连接层，每个边缘上都有一个1D 函数。

三、代码详解

该代码旨在将符号表达式（SymPy表达式）编译成多层Kolmogorov-Arnold网络（MultKAN）模型。通过解析表达式的结构，将其分解为基本运算（加法、乘法、函数等），并构建对应的计算图，最终映射到MultKAN的网络结构中。

A.完整代码

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
from sklearn.preprocessing import StandardScaler
from sklearn.model_selection import train_test_split
import seaborn as sns
import torch
import warnings
warnings.filterwarnings('ignore')  # 忽略警告信息

plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False

# 读取数据
df = pd.read_excel('预测.xlsx')
df.dropna(inplace=True)

# 定义特征 X 和目标 y
X = df.drop(['Z'], axis=1)
y = df['Z']

# 拆分数据集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)
df.head()

# 如果GPU可用，利用GPU进行训练
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

B.简单调用

from compiler import kanpiler
from sympy import symbols, exp, sin, pi
from torch import nn, torch

# 定义输入变量和表达式
input_vars = symbols('a b')
expression = exp(sin(pi * input_vars[0]) + input_vars[1]**2)

# 编译为 MultKAN 模型
model = kanpiler(input_vars, expression)

# 使用随机数据进行测试
x = torch.rand(100, 2) * 2 - 1  # 生成 100 个随机输入样本
output = model(x)  # 计算模型输出

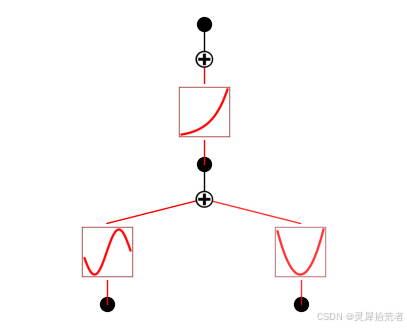

# 可视化模型结构
model.plot()

C.代码详解

1.`next_nontrivial_operation` 函数

def next_nontrivial_operation(expr, scale=1, bias=0):
    '''
    移除表达式中的仿射部分（即线性部分）。

    Args:
        expr : sympy 表达式
        scale : float, 缩放因子
        bias : float, 偏置

    Returns:
        expr : sympy 表达式
        scale : float
        bias : float
    '''

功能: 该函数用于从表达式中移除仿射部分（即线性部分），并返回剩余的非线性部分。
实现: 通过递归地检查表达式的类型（Add 或 Mul），并提取其中的常数部分（scale 和 bias），最终返回非线性部分。

2.`expr2kan` 函数

def expr2kan(input_variables, expr, grid=5, k=3, auto_save=False):
    '''
    将符号表达式编译为 MultKAN 模型。

    Args:
        input_variables : 输入变量的符号列表
        expr : sympy 表达式
        grid : int, 网格间隔数
        k : int, 样条阶数
        auto_save : bool, 是否自动保存模型

    Returns:
        MultKAN 模型
    '''

功能: 该函数将符号表达式编译为 MultKAN 模型，MultKAN 是一个基于样条的神经网络模型。
实现: 通过递归地解析符号表达式，构建 Node 和 SubNode 对象，最终生成 MultKAN 模型。

3.`Node` 类

class Node:
    def __init__(self, expr, mult_bool, depth, scale, bias, parent=None, mult_arity=None):
        self.expr = expr
        self.mult_bool = mult_bool
        if self.mult_bool:
            self.mult_arity = mult_arity
        self.depth = depth

功能: 表示表达式树中的一个节点。
属性:
- expr: 节点对应的表达式。
- mult_bool: 表示节点是否为乘法节点。
- depth: 节点在树中的深度。
- scale 和 bias: 节点的缩放因子和偏置。

4.`SubNode` 类

class SubNode:
    def __init__(self, expr, depth, scale, bias, parent=None):
        self.expr = expr
        self.depth = depth

功能: 表示表达式树中的一个子节点。
属性:
- expr: 子节点对应的表达式。
- depth: 子节点在树中的深度。
- scale 和 bias: 子节点的缩放因子和偏置。

5.`Connection` 类

class Connection:
    def __init__(self, affine, fun, fun_name, parent=None, child=None, power_exponent=None):
        self.affine = affine
        self.fun = fun
        self.fun_name = fun_name
        self.parent_index = parent.index
        self.depth = parent.depth
        self.child_index = child.index
        self.power_exponent = power_exponent

功能: 表示节点之间的连接，包含激活函数和仿射变换。
属性:
- affine: 仿射变换参数。
- fun: 激活函数。
- fun_name: 激活函数的名称。
- parent_index 和 child_index: 连接的父节点和子节点的索引。

6.`create_node` 函数

def create_node(expr, parent=None, n_layer=None):
    expr, scale, bias = next_nontrivial_operation(expr)
    if parent == None:
        depth = 0
    else:
        depth = parent.depth

功能: 递归地创建表达式树的节点和子节点。
实现: 根据表达式的类型（Add 或 Mul）创建相应的 Node 和 SubNode 对象，并建立它们之间的连接。

7.模型构建

Nodes = [[]]
SubNodes = [[]]
Connections = {}
Start_Nodes = []

create_node(expr, n_layer=None)

n_layer = len(Nodes) - 1

Nodes = [[]]
SubNodes = [[]]
Connections = {}
Start_Nodes = []

create_node(expr, n_layer=n_layer)

功能: 初始化节点、子节点和连接的存储结构，并通过 create_node 函数构建表达式树。

8.模型参数设置

model = MultKAN(width=width, mult_arity=mult_arities, grid=grid, k=k, auto_save=auto_save)

功能: 根据表达式树的结构初始化 MultKAN 模型。
参数:
- width: 每层的宽度。
- mult_arity: 每层的乘法节点数量。
- grid: 网格间隔数。
- k: 样条阶数。
- auto_save: 是否自动保存模型。

9.模型参数更新

for node in Nodes_flat:
    node_depth = node.depth
    node_index = node.index
    kan_node_depth, kan_node_index = node_index_convert[(node_depth,node_index)]
    self.node_scale[kan_node_depth-1].data[kan_node_index] = float(node.scale)
    self.node_bias[kan_node_depth-1].data[kan_node_index] = float(node.bias)

功能: 将表达式树中的节点参数（scale 和 bias）更新到 MultKAN 模型中。

10. 连接参数更新

for connection in Connections_flat:
    c_depth = connection.depth
    c_j = connection.parent_index
    c_i = connection.child_index
    kc_depth, kc_j, kc_i = connection_index_convert[(c_depth, c_j, c_i)]
    model.fix_symbolic(kc_depth, kc_i, kc_j, kfun_name, fit_params_bool=False)
    model.symbolic_fun[kc_depth].affine.data.reshape(self.width_out[kc_depth+1], self.width_in[kc_depth], 4)[kc_j][kc_i] = torch.tensor(connection.affine)

功能: 将表达式树中的连接参数（affine 和 fun）更新到 MultKAN 模型中。

11. 返回模型

return model

功能: 返回构建好的 MultKAN 模型。

12. 别名定义

sf2kan = kanpiler = expr2kan

功能: 为 expr2kan 函数定义别名 sf2kan 和 kanpiler，方便调用。

四、总结与思考

KAN神经网络通过融合数学定理与深度学习，为科学计算和可解释AI提供了新思路。尽管在高维应用中仍需突破，但其在低维复杂函数建模上的潜力值得关注。未来可能通过改进计算效率、扩展理论边界，成为MLP的重要补充。

1. KAN网络架构

关键设计：可学习的激活函数：每个网络连接的“权重”被替换为单变量函数（如样条、多项式），而非固定激活函数（如ReLU）。分层结构：输入层和隐藏层之间、隐藏层与输出层之间均通过单变量函数连接，形成多层叠加。参数效率：由于理论保证，KAN可能用更少的参数达到与MLP相当或更好的逼近效果。
示例结构：输入层 → 隐藏层：每个输入节点通过单变量函数 $\phi_{q,i} \left( x_{i} \right)$ 连接到隐藏节点。隐藏层 → 输出层：隐藏节点通过另一组单变量函数 $\psi_{q}$ 组合得到输出。
