opencv#22 图像中绘制基础图形

绘制直线

line()

void cv::line(InputArray      img,
              Point           pt1,
              Point           pt2,
              const Scalar &  color,
              int             thickness = 1,
                              lineType =
              int             LINE_8,
              int             shift = 0
             )

·pt1:直线起始点在图像中的坐标。

·pt2:直线终点在图像中的坐标。

·color:图形的颜色，用三通道表示。(我们通过更改三个通道的参数，来对这条直线或者线段进行颜色更改）

·thickness:轮廓的宽度。（通过整型来赋予，因为直线不涉及其他的类型，宽度大于1时才有意义)

·lineType:边界的类型，可取值为FILLED，LINE_4,LINE_8和LINE_AA(是直线的线型，填充型四个宽度，四连接，以及八连接的形式，四连接和八连接是在一个3*3的区域内，以中心像素点为标准点，如果它是上下左右进行填充的，那么就是一个四连接，如果是这个像素所有邻近像素点进行连接填充，那么它就称为八连接。）

·shift:中心坐标和半径数值中的小数位数。

绘制圆形

circle()

vodi cv::circle(InputArray       img,
                Point            center,
                int              radius,
                const Scalar &   color,
                int              thickness = 1,
                                 lineType =
                int              LINE_8,
                int              shift = 0
               )

·img：绘制圆形的图像。

·center:圆形的中心位置。

·radius:圆形的半径长度，单位为像素。

·color:圆形的颜色，用三通道表示。

绘制椭圆

ellipse()

void cv::ellipse(InputArray       img,
                 Point            center,
                 Size             axes,
                 double           angle,
                 double           startAngle,
                 double           endAngle,
                 const Scalar &   color,
                 int              thickness = 1,
                                  lineType =
                 int              LINE_8,
                 int              shift = 0
                )

·center:椭圆的中心坐标。

·axes:椭圆主轴大小的一半。

·angle:椭圆旋转的角度，单位为度。

·startAngle:椭圆弧起始的角度，单位为度。

·endAngle:椭圆弧终止的角度，单位为度。

绘制矩形

rectangle()

void cv::rectangle(InputOutputArray             img,
                   Point                        pt1，
                   Point                        pt2,
                   const Scalar &               color,
                   int                          thickness = 1,
                                                lineType =
                   int                          LTNE_8,
                   int                          shift = 0
                  )

·pt1:左上角顶点

·pt2:右下角顶点

这连个顶点的坐标是一个整形的坐标，那么当我们需要绘制一个含有小数的坐标的时候，我们可以通过最后一个参数来实现。

绘制多边形

fillPoly()

void cv::fillPoly(InputOutputAttay    img,
                  const Point**       pts,
                  const int*          npts,
                  int                 ncontous,
                  const Scalar &      color,
                                      lineType =
                  int                 LINE_8,
                  int                 shift = 0,
                  Point               offset = Point()
                 )

·pt1:多边形顶点数组，可以存放多个多边形顶点坐标的数组。

·npts:每个多边形顶点数组中顶点个数。

·ncontours:绘制多边形的个数。

· offset:所有顶点的可选偏移。

绘制文字

putText()

void cv::putText(InputOutputArray    img,
                 const String &      text,
                 Point               org,
                 int                 fontScare,
                 Scalar              color,
                 int                 thickness = 1,
                 int                 lineType = LINE_8,
                 bool                bottomLeftOrigin = false
                )

 ·text:输出到图像中的文字，目前OpenCV4只支持英文。

·org:图像中文字字符串的左下角像素坐标。

·fontFace:字体类型的选择标志。

·fontScale:字体的大小。

·bottomLeftOrigin:图像数据原点的位置，默认为左上角，如果参数改为true,则原点为左下角。

示例

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv; //opencv的命名空间
using namespace std;

int main()
{
	Mat img = Mat::zeros(Size(512, 512), CV_8UC3); //生成一个黑色图像用于绘制几何图形

	//绘制圆形
	circle(img, Point(50, 50), 25, Scalar(255, 255, 255), -1); //绘制一个实心圆
	circle(img, Point(100, 50), 20, Scalar(255, 255, 255), 4);  //绘制一个空心圆


	//绘制直线
	line(img, Point(100, 100), Point(200, 100), Scalar(255, 255, 255), 2, LINE_4, 0); //绘制一条直线

	//绘制椭圆
	ellipse(img, Point(300, 255), Size(100, 70), 0, 0, 100, Scalar(255, 255, 255), -1);//绘制实心椭圆的一部分

	//绘制矩形
	rectangle(img, Point(50, 400), Point(100, 450), Scalar(125, 125, 125), -1);

	//绘制多边形
	Point pp[2][6];
	pp[0][0] = Point(72, 200);
	pp[0][1] = Point(142, 204);
	pp[0][2] = Point(226,263);
	pp[0][3] = Point(172, 310);
	pp[0][4] = Point(117, 319);
	pp[0][5] = Point(15, 260);

	pp[1][0] = Point(359,339);
	pp[1][1] = Point(447, 351);
	pp[1][2] = Point(504,349);
	pp[1][3] = Point(484,433);
	pp[1][4] = Point(418,449);
	pp[1][5] = Point(354,402);
	Point pp2[5];
	pp2[0] = Point(350, 83);
	pp2[1] = Point(436, 90);
	pp2[2] = Point(500, 171);
	pp2[3] = Point(421, 194);
	pp2[4] = Point(338, 141);

	const Point* pts[3] = { pp[0],pp[1],pp2 };//pts变量的生成
	int npts[] = { 6,6,5 };//顶点个数数组的生成
	fillPoly(img, pts, npts, 3, Scalar(125, 125, 125), 8);//绘制3个多边形

	putText(img, "Learn OpenCV 4", Point(100, 400), 2, 1, Scalar(255, 255, 255));
	imshow("", img);


	waitKey(0);
	return 0;

}

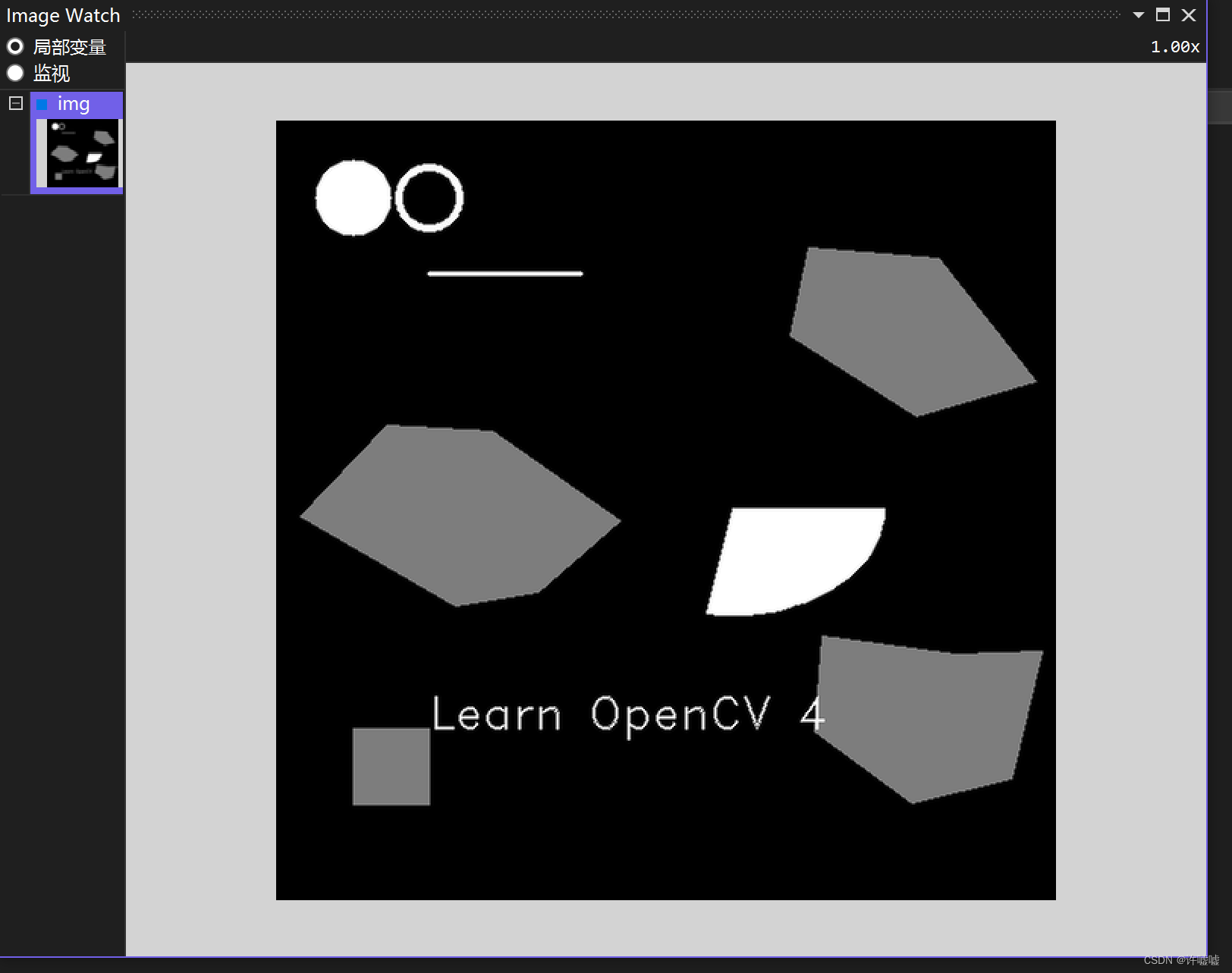

结果
