opencv#16 图像二值化

一、图像阈值二值化

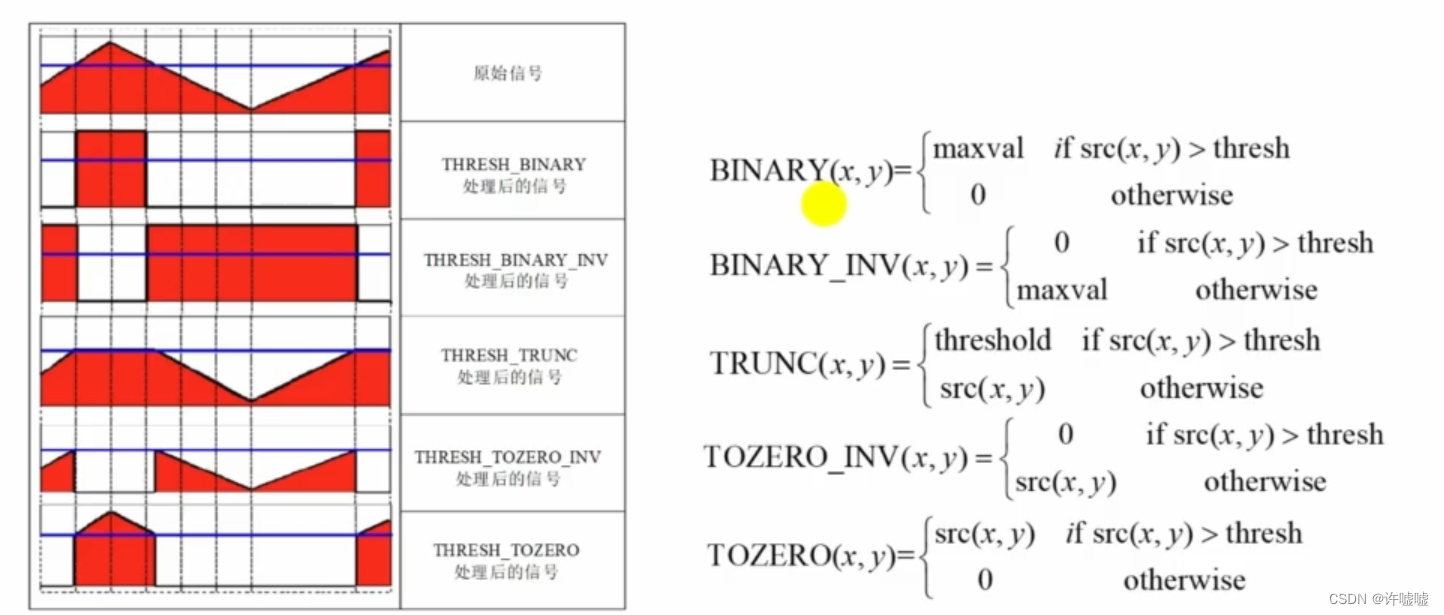

比如有个原始信号，图片中的横线表示阈值，当信号大于阈值，定义为最大输出，当信号小于阈值，定义为最小输出。

 阈值化可以简单地将其理解为一个信号的滤波。

固定阈值二值化

threshold()

double cv::threshold (InputArray    src,
                      OutputArray   dst,
                      double        thresh,
                      double        maxval,
                      int           type
                     )

·src:待二值化地图像，图像只能是CV_8U和CV_32F两种数据类型。对于图像通道数目的要求和选择地二值化方法相关。

·dst:二值化后的图像，与输入图像具有相同的尺寸，数据类型和通道数。

·thresh:二值化的阈值。

·maxval:二值化过程中的最大值。

·type:选择图像二值化方法的标志

前面的几种二值化方法都是需要人为的给出一个比较阈值，若对图像充分了解，那么给出的阈值是比较合理的，可以将两者充分的分离开，如果对图像不是很了解，会造成给出的阈值，是偏离期望的阈值，就会造成二值化的时候得到非预期的结果，为了避免这种情况，在opencv中，集成了另外两种可以自动给出整幅图像阈值的两种算法，分别是OTSU大津算法和TRIANGLED三角形算法，我们调用的时候是与前面的几种算法相对应的，我们只需要在前面同一加上THRESH_...上面两种函数是自动给出阈值，也就是在阈值比较的时候，第三个参数是无用的，可以自由的给出。

示例

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv; //opencv的命名空间
using namespace std;

int main()
{
	Mat img = imread("E:/opencv/opencv-4.6.0-vc14_vc15/opencv/lenac.png");
	if (img.empty())
	{
		cout << "请确认图像文件名称是否正确" << endl;
		return -1;
	}

	Mat gray;
	cvtColor(img, gray, COLOR_BGR2GRAY);
	Mat img_B, img_B_V, gray_B, gray_B_V, gray_T, gray_T_V, gray_TRUNC;

	//彩色图像二值化
	threshold(img, img_B, 125, 255, THRESH_BINARY);
	threshold(img, img_B_V, 125, 255, THRESH_BINARY_INV);
	imshow("img_B", img_B);
	imshow("img_B_V", img_B_V);

	//灰度图像BINARY二值化
	threshold(gray,gray_B, 125, 255, THRESH_BINARY);
	threshold(gray,gray_B_V, 125, 255, THRESH_BINARY_INV);
	imshow("gray_B", gray_B);
	imshow("gray_B_V", gray_B_V);

	//灰度图像TOZERO变换
	threshold(gray, gray_T, 125, 255, THRESH_TOZERO);
	threshold(gray, gray_T_V, 125, 255, THRESH_TOZERO_INV);
	imshow("gray_T", gray_T);
	imshow("gray_T_V", gray_T_V);

	//灰度图像TRUNC变换
	threshold(gray, gray_TRUNC, 125, 255, THRESH_TRUNC);
	imshow("gray_TRUNC", gray_TRUNC);

	//灰度图像大津法和三角形法二值化
	Mat img_Thr = imread("E:/opencv/opencv-4.6.0-vc14_vc15/opencv/threshold.jpeg", IMREAD_GRAYSCALE);
	Mat img_Thr_0, img_Thr_T;
	threshold(img_Thr, img_Thr_0, 100, 255, THRESH_BINARY | THRESH_OTSU);
	threshold(img_Thr, img_Thr_T, 125, 255, THRESH_BINARY | THRESH_TRIANGLE);
	imshow("img_Thr", img_Thr);
	imshow("img_Thr_0", img_Thr_0);
	imshow("img_Thr_T", img_Thr_T);

	waitKey(0);






	return 0;

}

结果

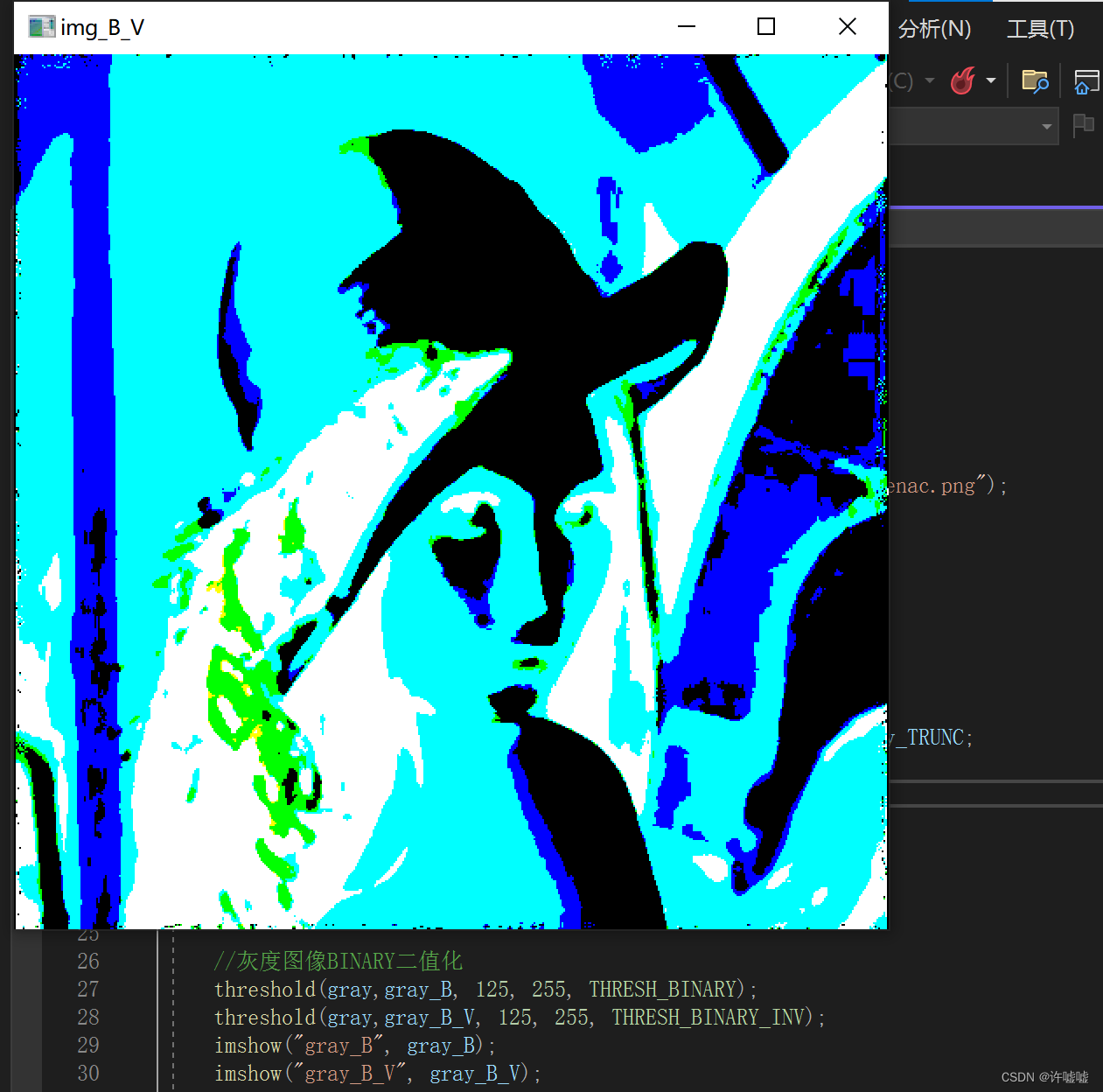

这种彩色图像是将每个通道单独的进行阈值化后将其进行组合，相当于是将亮色图像变白，暗色图像保留，因为这种方式是对每个通道进行处理的，所以不会出现图像中只有黑白的情况，最多会出现2^3种形式，因为第一个通道是0-255，第二个通道0-255,第三个通道也是0-255，进行这些形式组合，最后得到这样的结构。

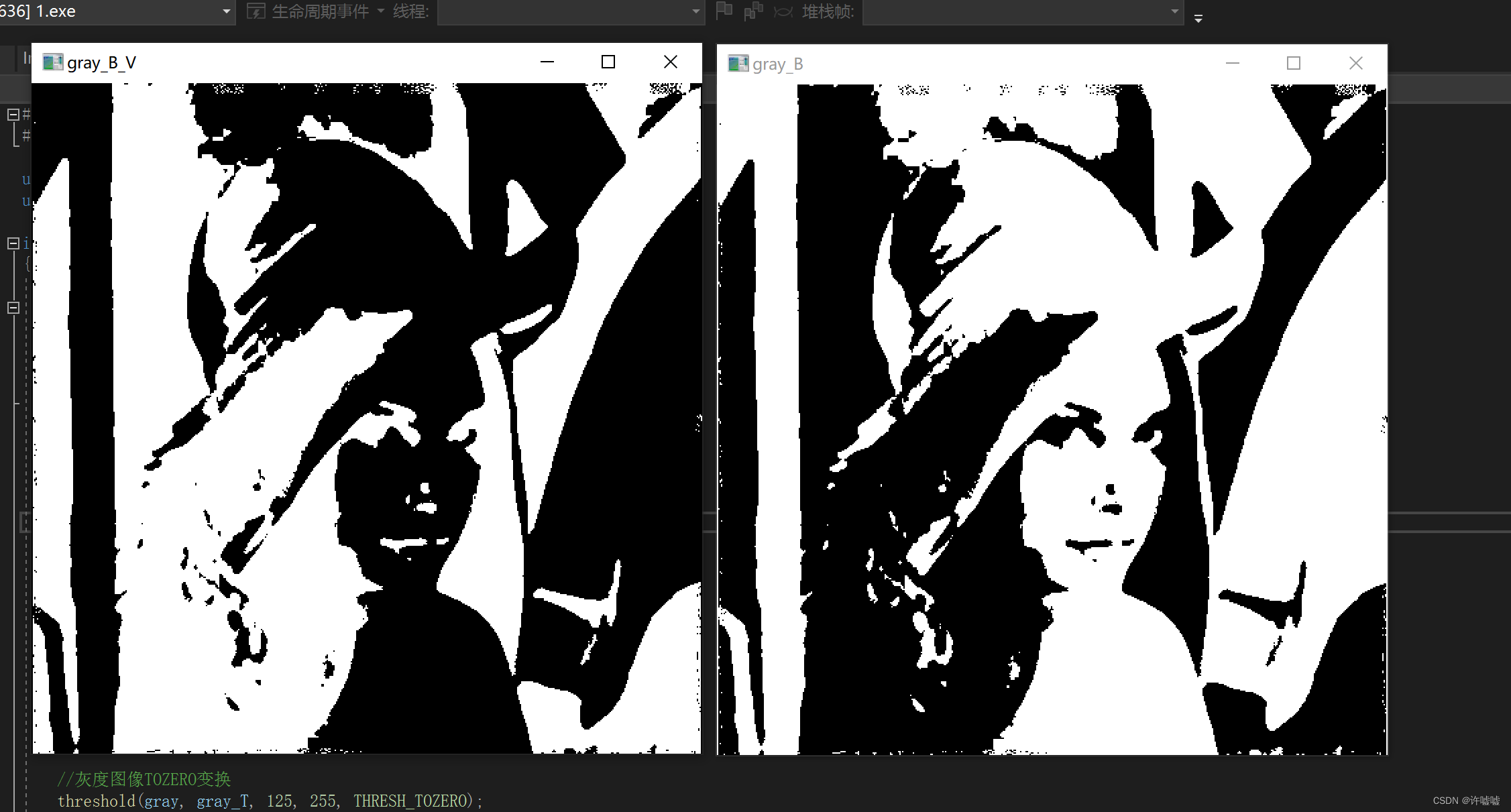

灰度图像二值化的结果:下面是一种相对应的方式，分别将高于阈值或者将低于阈值置0，是互补形式。

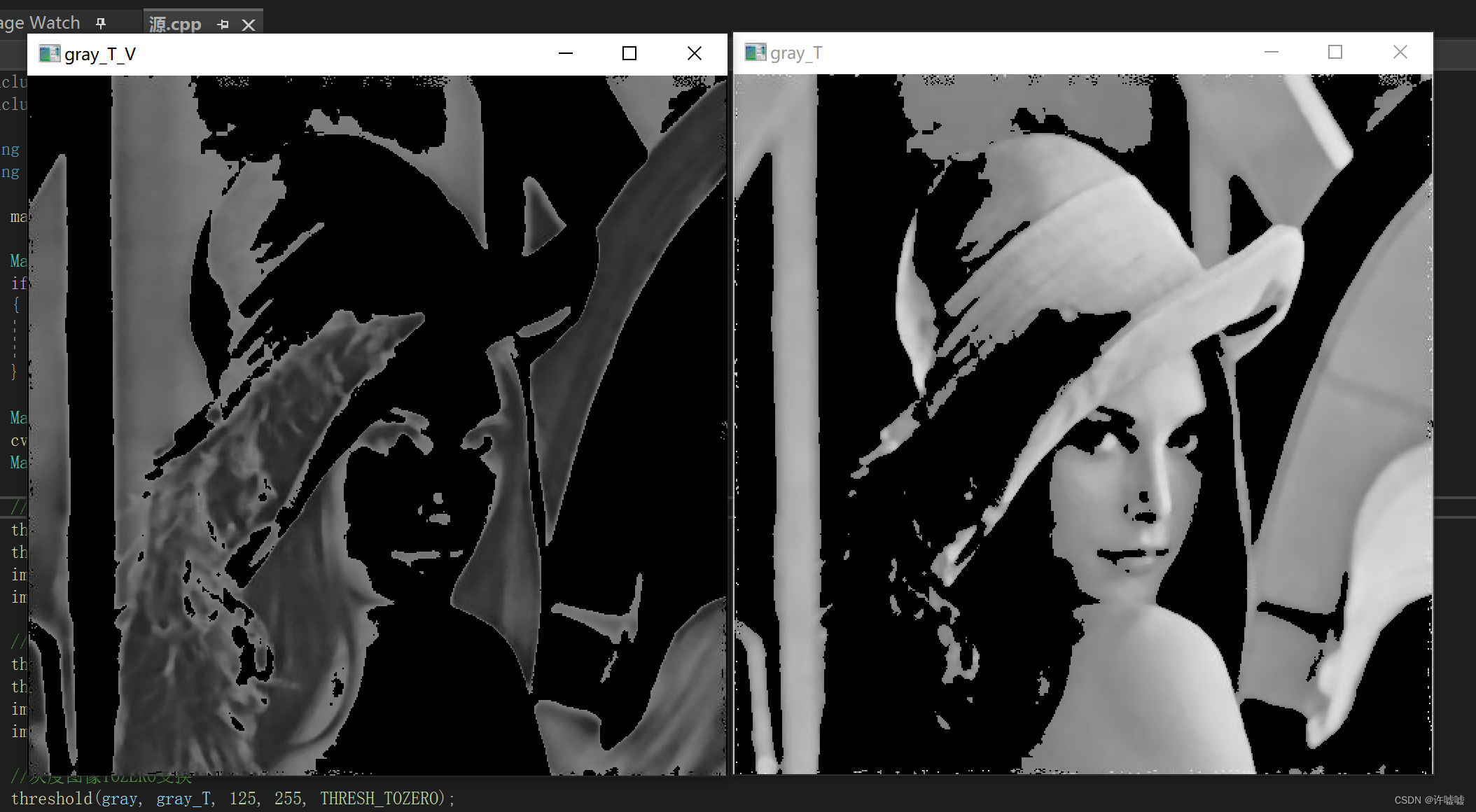

下图相当于是将小于某个阈值的形式都保留了，图片中整个区域更亮的形式，但是对低于阈值的纹理也进行了保留。

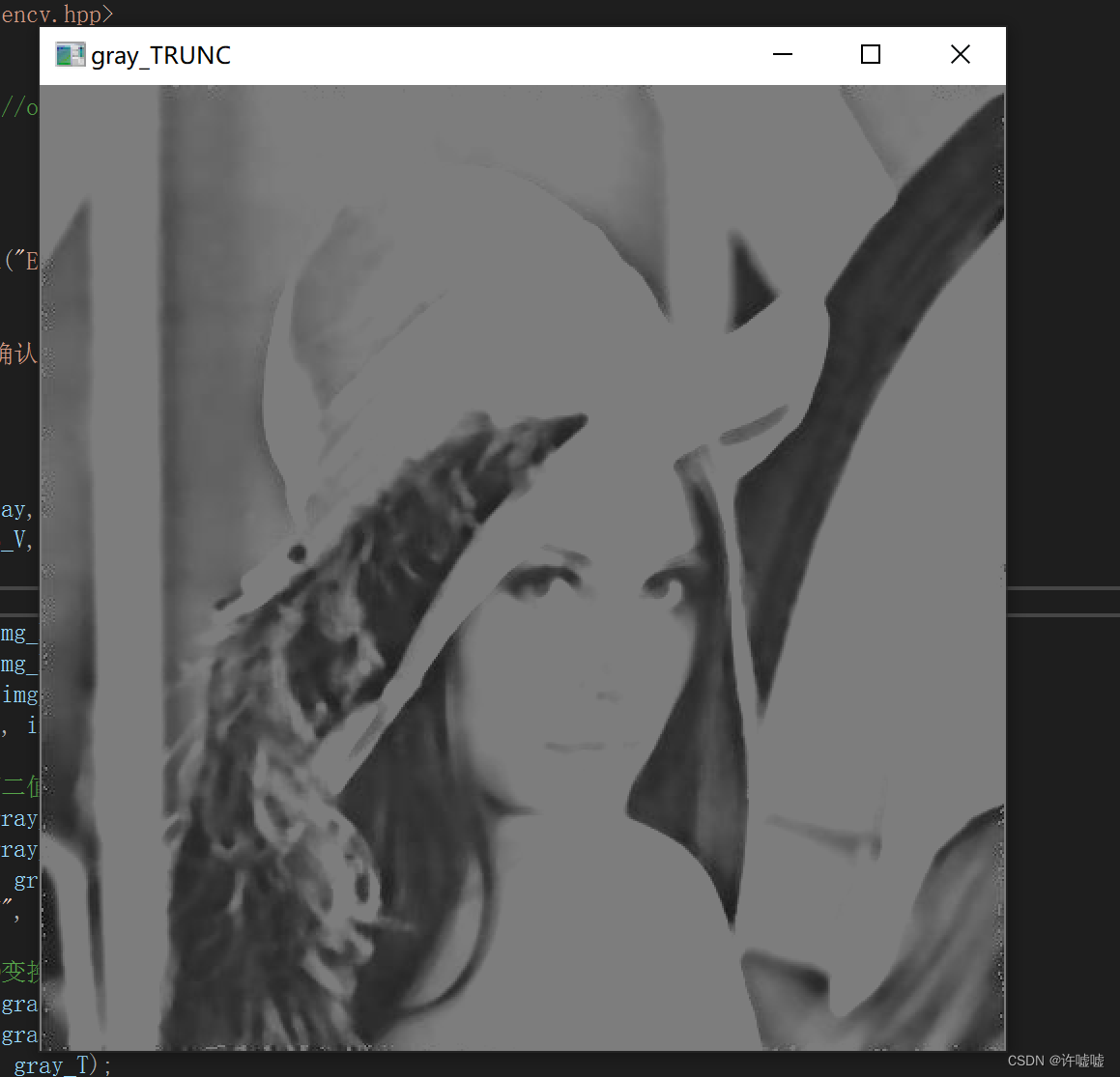

下图两者也是互补形式，当两者叠加在一起时，就可以恢复原先的图像。

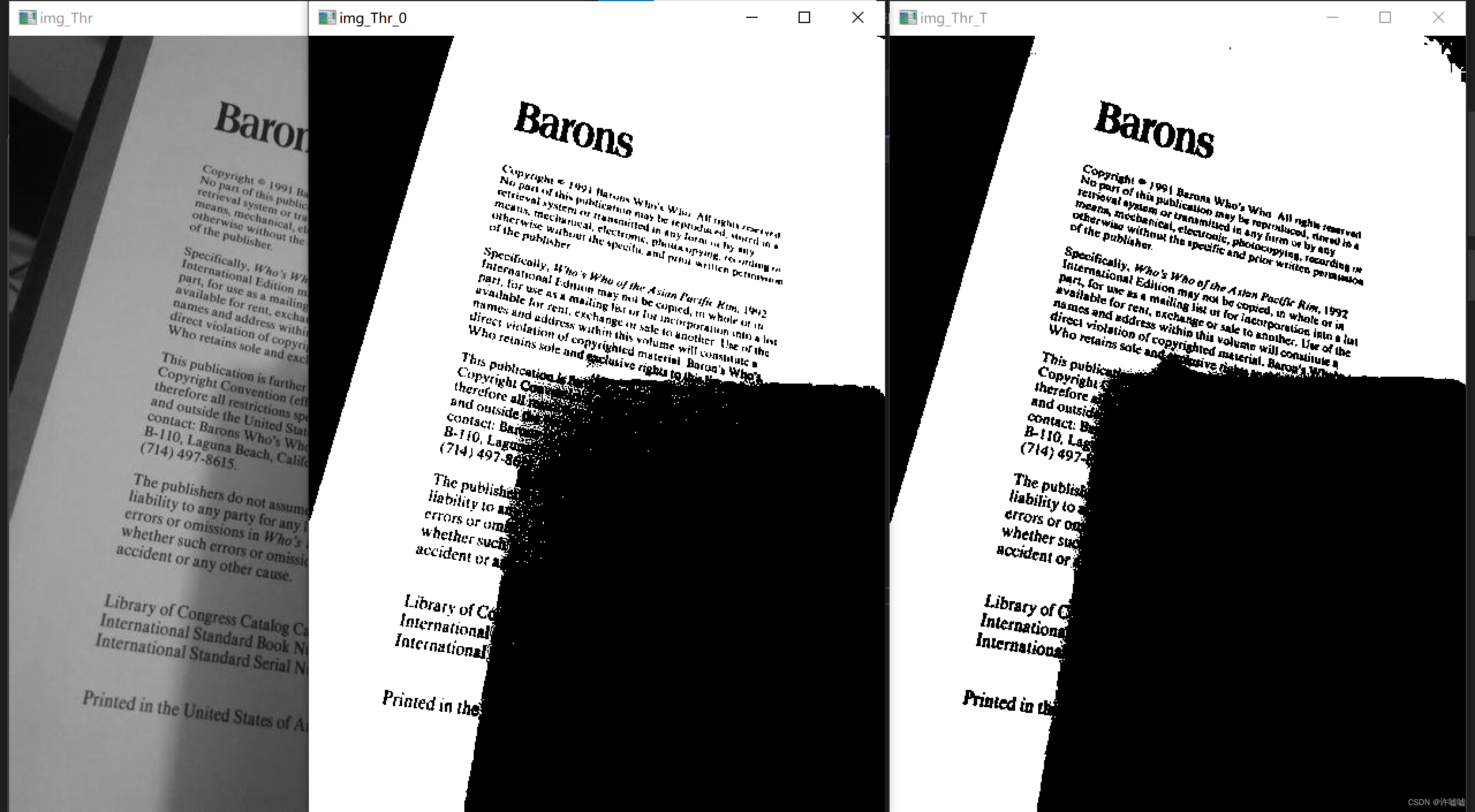

下面是对图片进行了自动选取阈值的方式。整个图像选取的最佳阈值 之后，均方差最大，这种方式对于全局梯度是有阴影变化的形式的时候，是没办法选出来一个很好的阈值，能够实现像人眼一样自动区分的功能。如果我们将原始图像分解为多个区域，之后再进行大津法或者三角形法，是否会得到更好的效果？当然。

为了解决上述情况，我们想要在一个比较小的区域内选取合适的阈值，在另外一个小区域内，再选取一个合适阈值，将这张图像分为多个较小的区域，之后进行二值化。opencv也提供了对应的函数。

自适应阈值的图像二值化

adaptive Threshold()

void cv::adaptive Threshold(InputArray   src,
                            OutputArray  dst,
                            double       maxValue,
                            int          adaptiveMethod,
                            int          thresholdType,
                            int          blockSize,
                            double       C
                            )

 ·src:待二值化的图像，图像只能是CV_8UC1（0~255，灰度图（单通道））数据类型。

·dst:二值化后的图像，与输入图像具有相同的尺寸，数据类型。

·maxValue:二值化的最大值。

·adaptiveMethod:自制应确定阈值的方法，分为均值发ADAPTIVE_THRESH_MEAN_C和高斯法ADAPTIVE_THRESH_GAUSSIAN_C这两种。

·thresholdType:选择图像二值化方法的标志，只能是THRESH_BINARY和THRESH_BINARY_INV。

·blockSize:自适应确定阈值的像素邻域大小，一般为3，5，7的奇数。

·C：从平均值或者加权平均值中减去的常数，可以为正，也可以为负。

示例2:加入了自适应阈值二值化

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv; //opencv的命名空间
using namespace std;

int main()
{
	Mat img = imread("E:/opencv/opencv-4.6.0-vc14_vc15/opencv/lenac.png");
	if (img.empty())
	{
		cout << "请确认图像文件名称是否正确" << endl;
		return -1;
	}

	Mat gray;
	cvtColor(img, gray, COLOR_BGR2GRAY);
	Mat img_B, img_B_V, gray_B, gray_B_V, gray_T, gray_T_V, gray_TRUNC;

	//彩色图像二值化
	threshold(img, img_B, 125, 255, THRESH_BINARY);
	threshold(img, img_B_V, 125, 255, THRESH_BINARY_INV);
	imshow("img_B", img_B);
	imshow("img_B_V", img_B_V);

	//灰度图像BINARY二值化
	threshold(gray,gray_B, 125, 255, THRESH_BINARY);
	threshold(gray,gray_B_V, 125, 255, THRESH_BINARY_INV);
	imshow("gray_B", gray_B);
	imshow("gray_B_V", gray_B_V);

	//灰度图像TOZERO变换
	threshold(gray, gray_T, 125, 255, THRESH_TOZERO);
	threshold(gray, gray_T_V, 125, 255, THRESH_TOZERO_INV);
	imshow("gray_T", gray_T);
	imshow("gray_T_V", gray_T_V);

	//灰度图像TRUNC变换
	threshold(gray, gray_TRUNC, 125, 255, THRESH_TRUNC);
	imshow("gray_TRUNC", gray_TRUNC);

	//灰度图像大津法和三角形法二值化
	Mat img_Thr = imread("E:/opencv/opencv-4.6.0-vc14_vc15/opencv/threshold.jpeg", IMREAD_GRAYSCALE);
	Mat img_Thr_0, img_Thr_T;
	threshold(img_Thr, img_Thr_0, 100, 255, THRESH_BINARY | THRESH_OTSU);
	threshold(img_Thr, img_Thr_T, 125, 255, THRESH_BINARY | THRESH_TRIANGLE);
	imshow("img_Thr", img_Thr);
	imshow("img_Thr_0", img_Thr_0);
	imshow("img_Thr_T", img_Thr_T);

	//自适应阈值二值化
	Mat adaptive_mean, adaptive_gauss;

	adaptiveThreshold(img_Thr, adaptive_mean, 255, ADAPTIVE_THRESH_MEAN_C, THRESH_BINARY, 55, 0);
	adaptiveThreshold(img_Thr, adaptive_gauss, 255, ADAPTIVE_THRESH_GAUSSIAN_C, THRESH_BINARY, 55, 0);

	imshow("adaptive_mean", adaptive_mean);
	imshow("adaptive_gauss", adaptive_gauss);



	waitKey(0);
	return 0;

}

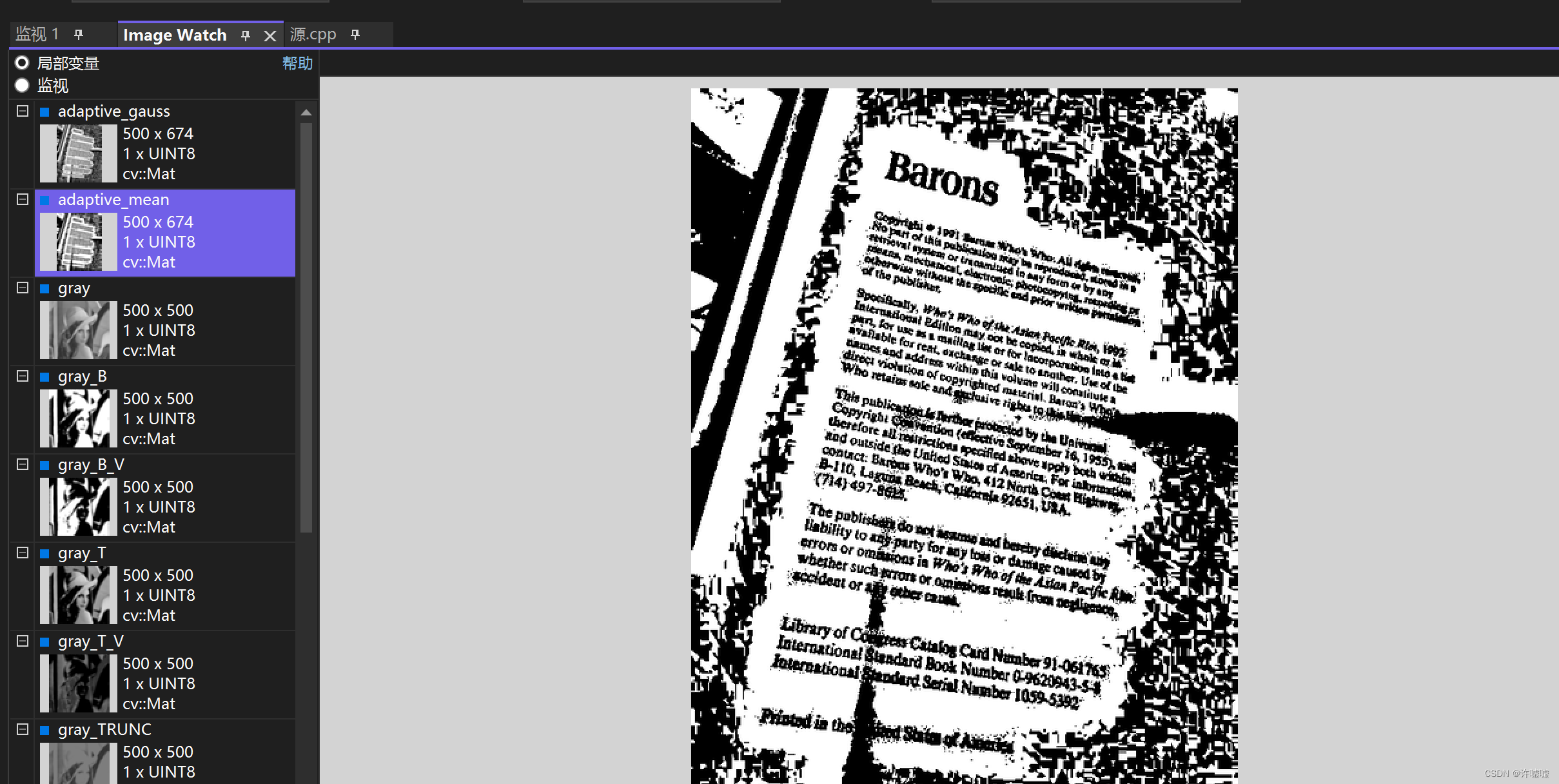

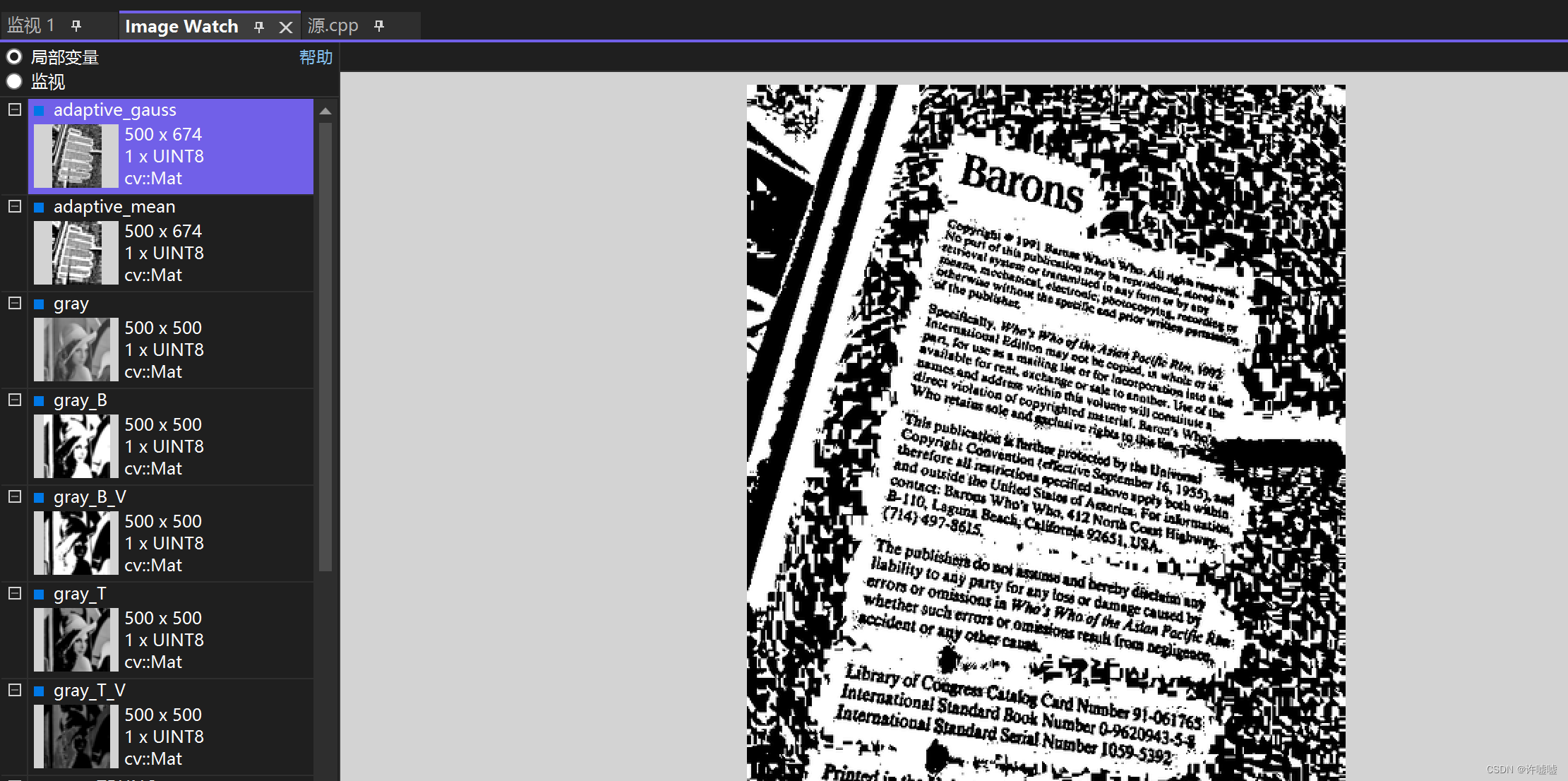

结果
