STM32学习从入门到摆烂--串口

串口(USART)的含义

USART:

U-Universal通用

S-Synchronous同步（共享时钟）

A-Asynchronous异步（不共享时钟）

R-Reciver接收

T-Transmitter发射器

如何使用用USART

cpu通过发送数据寄存器发送控制到TX引脚，通过Rx引脚从接收数据寄存器接收数据到CPU。

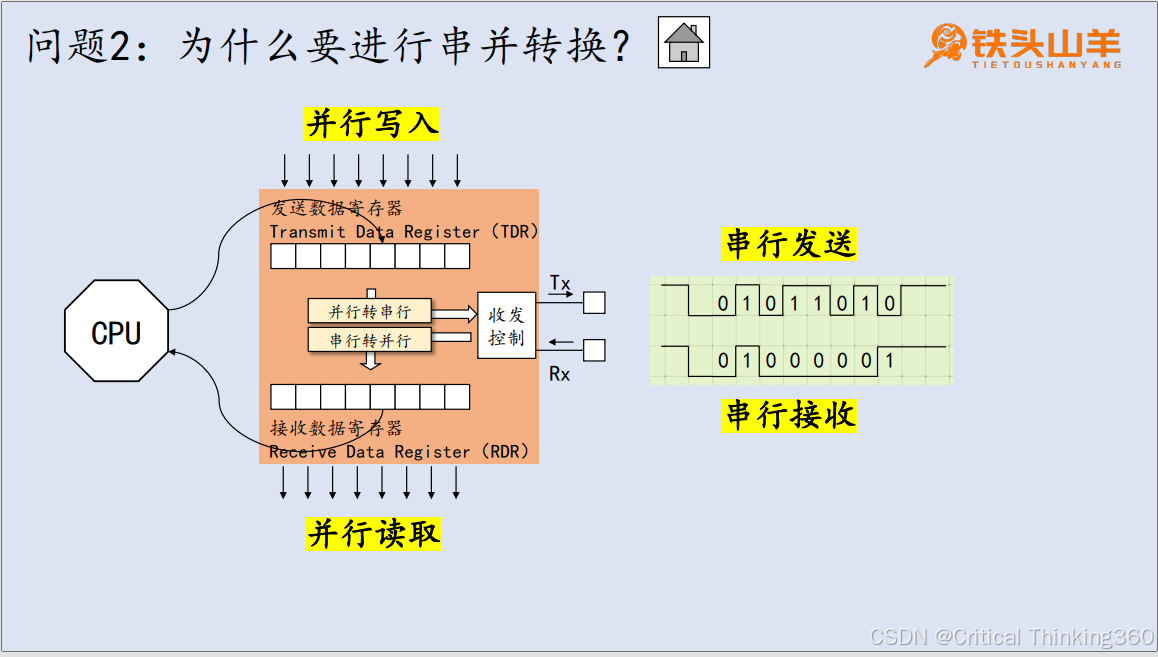

USART的工作原理

串并转换电路：在CPU向发送数据寄存器发送数据时采用的是并行写入收发控制到TX引脚，向外部设备发送采用的是串行发送，同理外部接收数据时采用的是RX引脚串行接收数据，紧接着CPU并行读取接收数据寄存器中的数据。

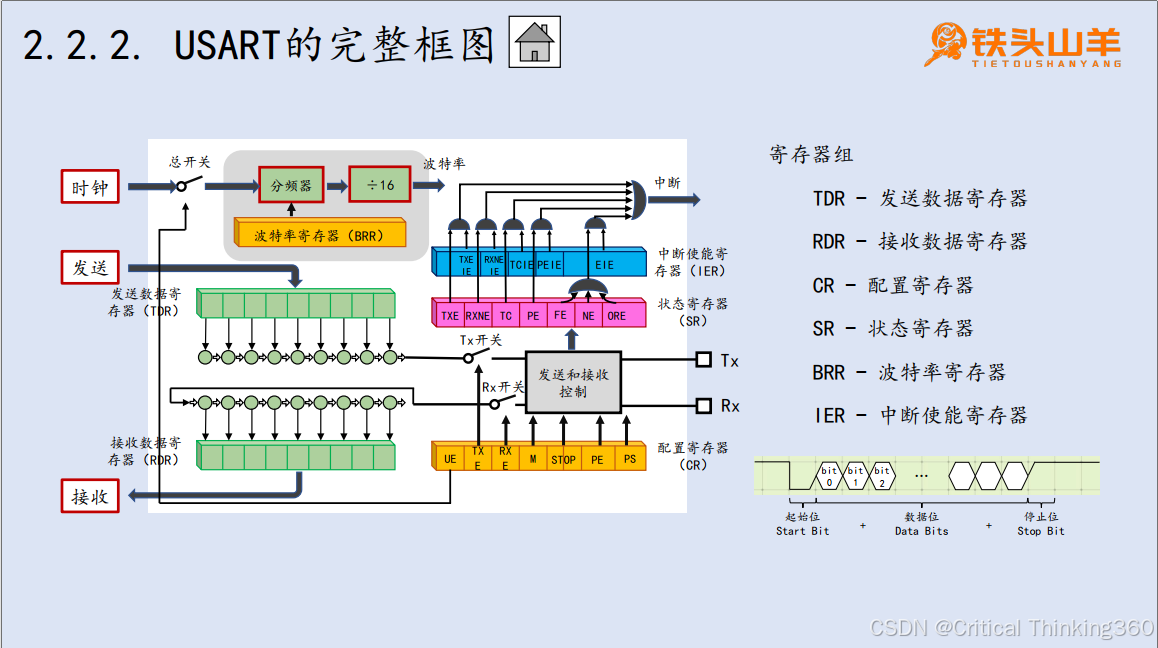

USART的完整框图

数据帧格式设置

寄存器：配置寄存器

M-（Word Length）数据位长度

M=0，8位；M=1，9位

PCE-奇偶校验使能

PCE=0，禁止；PCE=1，使能

PS（Selection）奇偶选择

PS=0，偶校验；PS=1,奇校验

STOP-停止位长度

TXE，发送，RXE，接收

UE-USART的总开关

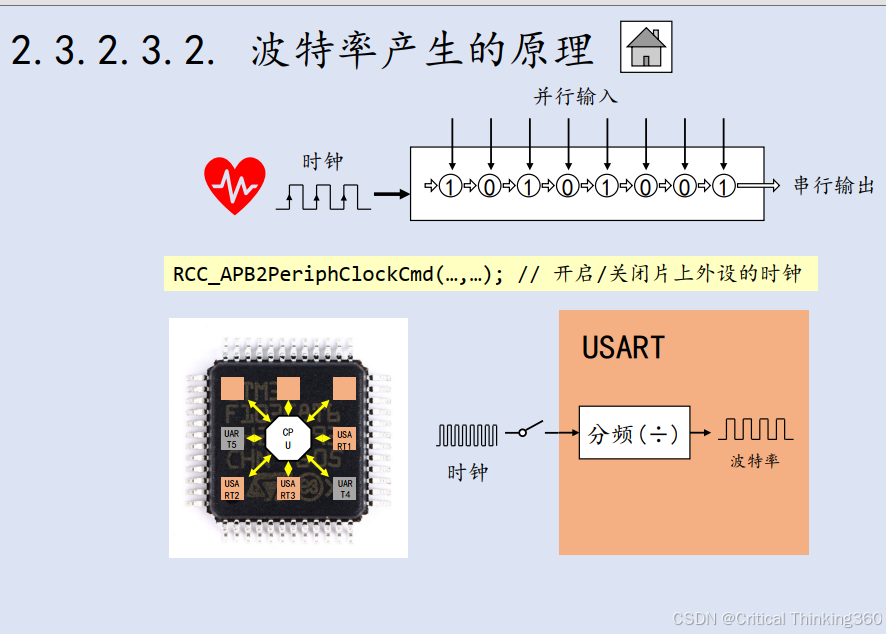

波特率设置

波特率：每秒钟传输码元的个数

数据发送过程

2.2.4.1双缓冲与连续发送

TXE发送数据寄存器空

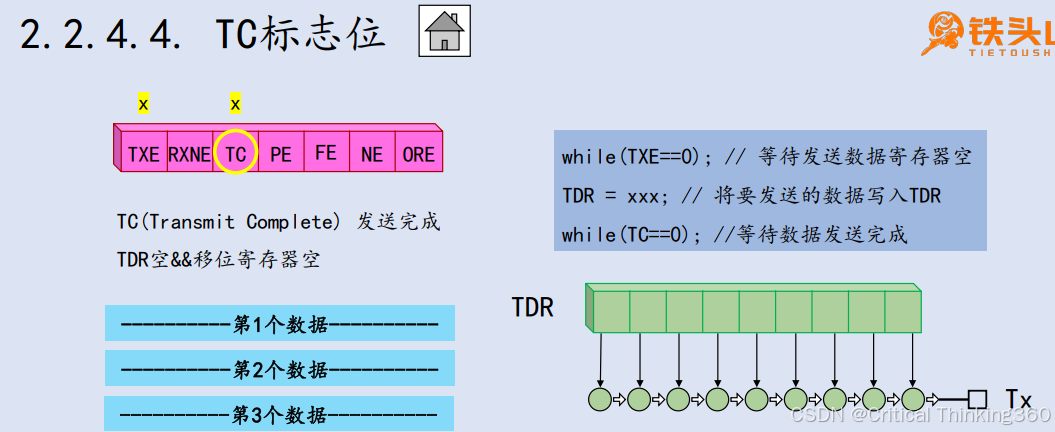

TC发送完成

RXNE标志位

RXNE接收数据寄存器非空

RXNE=0,无数据，RXNE=1，有数据

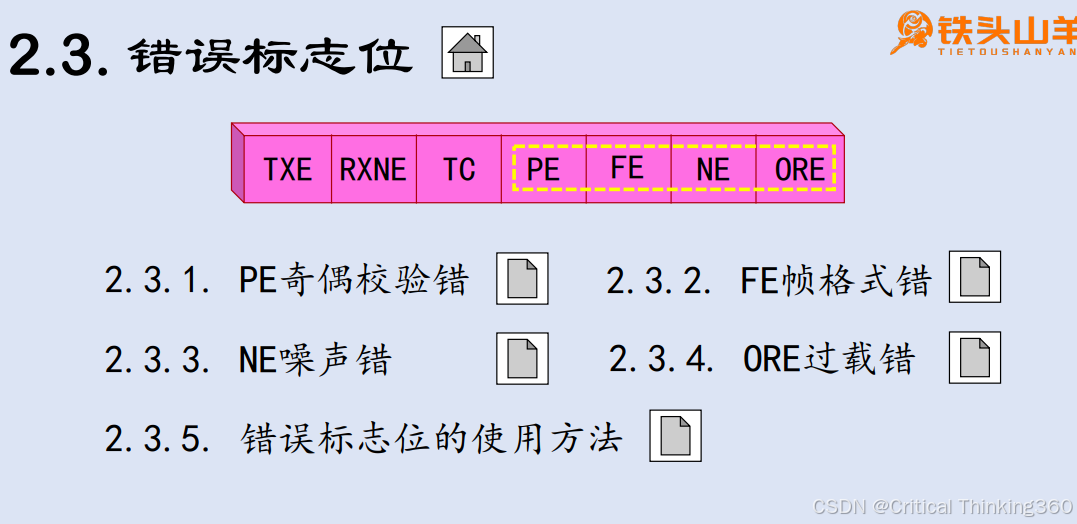

错误标志位

示例代码

	void My_USART1_Init(void)
{
  GPIO_InitTypeDef GPIOInitStruct;



	//初始化TX PB6 10MZ AF_PP
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	GPIOInitStruct.GPIO_Mode =GPIO_Mode_AF_PP;
	GPIOInitStruct.GPIO_Pin=GPIO_Pin_6;
	GPIOInitStruct.GPIO_Speed=GPIO_Speed_10MHz;
	GPIO_Init(GPIOB,&GPIOInitStruct);

	//初始化RX PB7 IPU
	GPIOInitStruct.GPIO_Mode=GPIO_Mode_IPU;
	GPIOInitStruct.GPIO_Pin=GPIO_Pin_7;
	GPIO_Init(GPIOB,&GPIOInitStruct);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
  GPIOInitStruct.GPIO_Mode=GPIO_Mode_Out_OD;
	GPIOInitStruct.GPIO_Pin=GPIO_Pin_13;
	GPIOInitStruct.GPIO_Speed=GPIO_Speed_2MHz;
	GPIO_Init(GPIOC,&GPIOInitStruct);

	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);

	//重映射USART的Tx和Rx的引脚
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_USART1,ENABLE);

  //使能USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	//设置USART1的参数
	 USART_InitTypeDef USARTInitStruct;
	 USARTInitStruct.USART_BaudRate=9600;
	 USARTInitStruct.USART_WordLength=USART_WordLength_8b ;
	 USARTInitStruct.USART_StopBits=USART_StopBits_1;
	 USARTInitStruct.USART_Parity=USART_Parity_No;
	 USARTInitStruct.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
	 USARTInitStruct.USART_Mode =USART_Mode_Tx|USART_Mode_Rx;

	 USART_Init(USART1,&USARTInitStruct);

	 //闭合USART的总开关
	 USART_Cmd(USART1,ENABLE);

}
