【CW32模块使用】人体红外传感器

人体红外感应模块使用的是热释电红外传感器，它是利用温度变化的特征来探测红外线的辐射，利用双灵敏元互补的方法抑制温度变化产生的干扰，提高了传感器的工作稳定性。产品应用广泛，例如:保险装置、防盗报警器、感应门、自动灯具、智能玩具等。

一、模块来源

模块实物展示：

资料下载链接：
https://pan.baidu.com/s/1Bu0DL-1quXvY1Ede4c9ELw
资料提取码：8888

二、规格参数

工作电压：4.5~20V

工作电流：< 50uA

电平输出：高3.3V/低0V

感应角度：< 100度锥角

输出方式: GPIO

管脚数量：3 Pin

以上信息见厂家资料文件

三、移植过程

我们的目标是将例程移植至CW32F030C8T6开发板上【能够测量人体】。首先要获取资料，查看数据手册应如何实现读取数据，再移植至我们的工程。

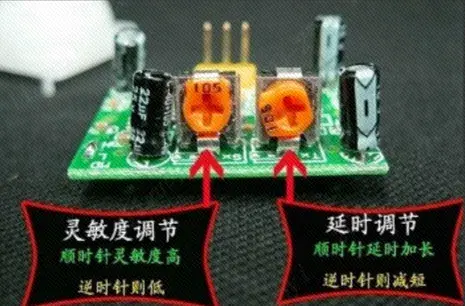

3.1查看资料

全自动感应：人进入其感应范围则输出高电平， 人离开感应范围则自动延时关闭高电平，输出低电平；

两种触发方式：（可跳线选择）

• 不可重复触发方式: 即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；
• 可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平。

HC-SR501人体感应模块使用说明

1. 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3 次，一分钟后进入待机状态。
2. 避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；尽量避免流动的风，风也会对感应器造成干扰。
3. 感应模块采用双元探头，探头的窗口为长方形，双元（A 元B 元）位于较长方向的两端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。为了增加感应角度范围，本模块采用圆形透镜，也使得探头四面都感应，但左右两侧仍然比上下两个方向感应范围大。

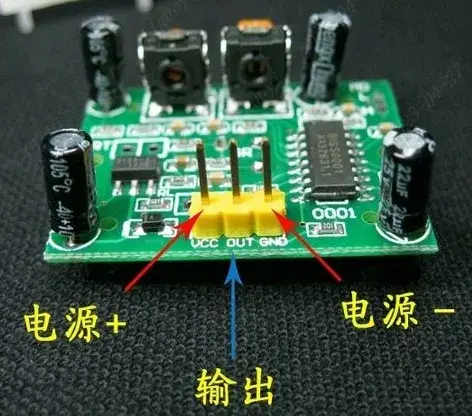

3.2引脚选择

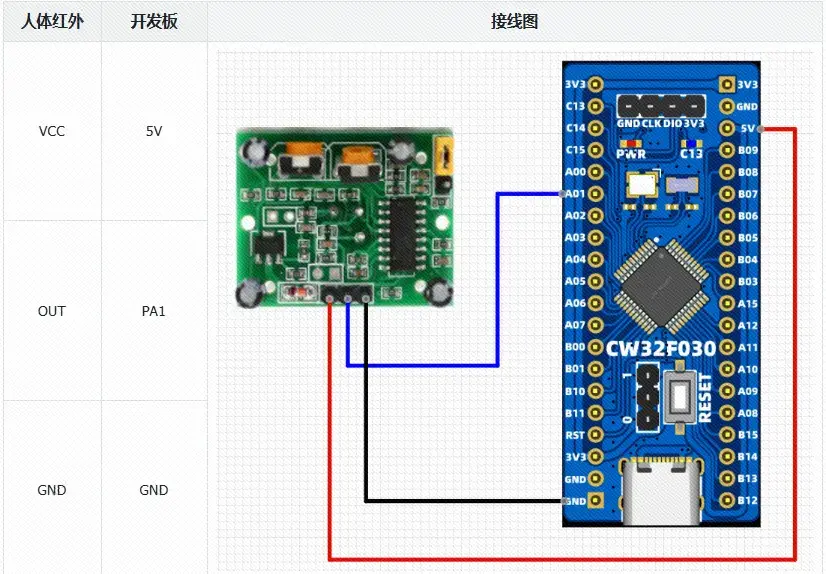

模块接线图

3.3移植至工程

移植步骤中的导入.c和.h文件与【CW32模块使用】DHT11温湿度传感器相同，只是将.c和.h文件更改为bsp_HumanIR.c与bsp_HumanIR.h。这里不再过多讲述，移植完成后面修改相关代码。

在文件bsp_HumanIR.c中，编写如下代码。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-20     LCKFB-LP    first version
 */


#include "bsp_HumanIR.h"
#include "board.h"

/******************************************************************
 * 函 数 名 称：HumanIR_Init
 * 函 数 说 明：人体红外模块初始化
 * 函 数 形 参：无
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
******************************************************************/
void HumanIR_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化结构体

    RCC_HUMANIR_ENABLE();        // 使能GPIO时钟

    GPIO_InitStruct.Pins = GPIO_HUMANIR;            // GPIO引脚
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT_PULLUP;  // 上拉输入
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;        // 输出速度高
    GPIO_Init(PORT_HUMANIR, &GPIO_InitStruct);      // 初始化
}

/******************************************************************
 * 函 数 名 称：Get_HumanIR
 * 函 数 说 明：获取人体红外输出引脚的电平状态
 * 函 数 形 参：无
 * 函 数 返 回：0=感应到人体红外    1=未感应到人体红外
 * 作       者：LC
 * 备       注：无
******************************************************************/
char Get_HumanIR(void)
{
    return ( GPIO_ReadPin(PORT_HUMANIR, GPIO_HUMANIR)?GPIO_Pin_SET:GPIO_Pin_RESET);
}

在文件bsp_HumanIR.h中，编写如下代码。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-20     LCKFB-LP    first version
 */
#ifndef _BSP_HUMANIR_H_
#define _BSP_HUMANIR_H_

#include "board.h"


#define RCC_HUMANIR_ENABLE()    __RCC_GPIOA_CLK_ENABLE()
#define PORT_HUMANIR            CW_GPIOA
#define GPIO_HUMANIR            GPIO_PIN_1

void HumanIR_Init(void);
char Get_HumanIR(void);
#endif

四、移植验证

在自己工程中的main主函数中，编写如下。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-20     LCKFB-LP    first version
 */
#include "board.h"
#include "stdio.h"
#include "bsp_uart.h"
#include "bsp_HumanIR.h"

int32_t main(void)
{
    board_init();        // 开发板初始化

    uart1_init(115200);        // 串口1波特率115200

    HumanIR_Init();

    printf("Start.....\r\n");

    while(1)
    {
        printf("%d\r\n", Get_HumanIR() );

        delay_ms(500);
    }
}

移植现象：检测到人时输出1，未检测到人时输出0；

模块移植成功案例代码：

链接：https://pan.baidu.com/s/1G8KjRf8hsS41wngW8cC_8w?pwd=LCKF

提取码：LCKF
