本文详细介绍了在计算机视觉领域，特别是使用OpenCV进行图像处理时的形态学操作，包括连通性概念、腐蚀和膨胀的基本原理及其API应用，以及开闭运算和特殊形态如礼帽和黑帽的用途和计算方法。

2-2 形态学操作

2-2-1 连通性

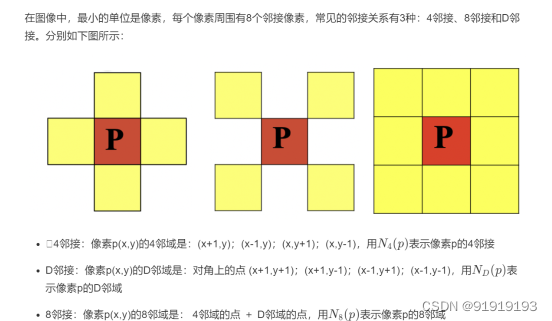

连通性是描述区域和边界的重要概念，两个像素连通的两个必要条件是：

两个像素的位置是否相邻
两个像素的灰度值是否满足特定的相似性准则（或者是否相等

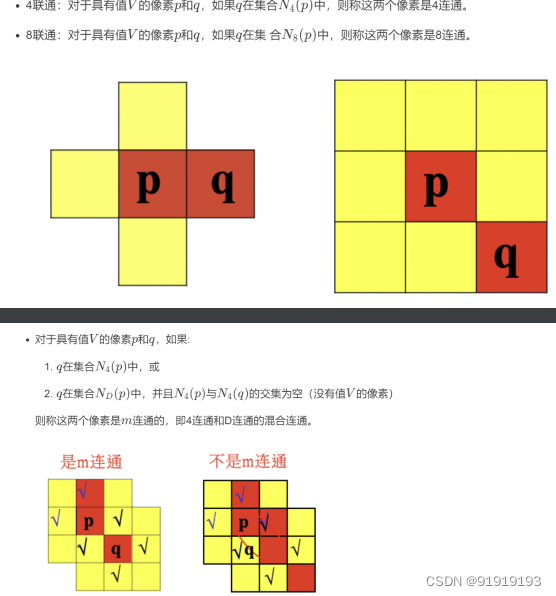

根据连通性的定义，有4联通、8联通和m联通三种。

2-2-2 形态学操作

2-1 腐蚀和膨胀

腐蚀和膨胀是最基本的形态学操作，腐蚀和膨胀都是针对白色部分（高亮部分）而言的。

膨胀就是使图像中高亮部分扩张，效果图拥有比原图更大的高亮区域；腐蚀是原图中的高亮区域被蚕食，效果图拥有比原图更小的高亮区域。膨胀是求局部最大值的操作，腐蚀是求局部最小值的操作。

1，腐蚀

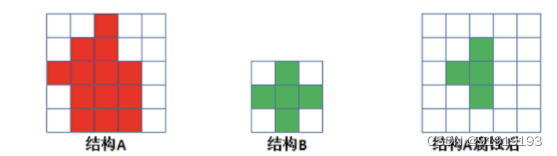

具体操作是：用一个结构元素扫描图像中的每一个像素，用结构元素中的每一个像素与其覆盖的像素做“与”操作，如果都为1，则该像素为1，否则为0。如下图所示，结构A被结构B腐蚀后：

腐蚀的作用是消除物体边界点，使目标缩小，可以消除小于结构元素的噪声点。

API：

   cv.erode(img,kernel,iterations)

参数：

img: 要处理的图像
kernel: 核结构
iterations: 腐蚀的次数，默认是1

2，膨胀

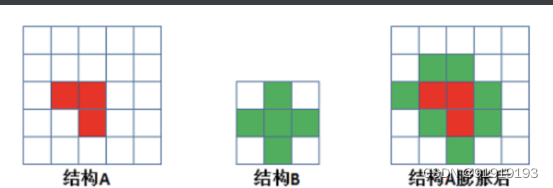

具体操作是：用一个结构元素扫描图像中的每一个像素，用结构元素中的每一个像素与其覆盖的像素做“与”操作，如果都为0，则该像素为0，否则为1。如下图所示，结构A被结构B腐蚀后：

API：

   cv.dilate(img,kernel,iterations)

参数：

img: 要处理的图像
kernel: 核结构
iterations: 腐蚀的次数，默认是1

示例

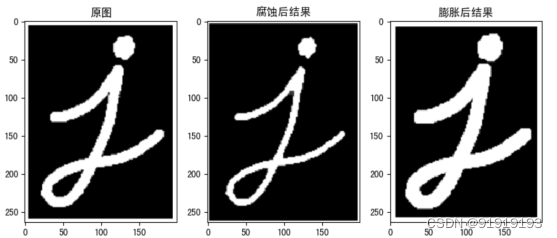

我们使用一个5*5的卷积核实现腐蚀和膨胀的运算：

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
# 1 读取图像
img = cv.imread("./image/image3.png")
# 2 创建核结构
kernel = np.ones((5, 5), np.uint8)

# 3 图像腐蚀和膨胀
erosion = cv.erode(img, kernel) # 腐蚀
dilate = cv.dilate(img,kernel) # 膨胀

# 4 图像展示
fig,axes=plt.subplots(nrows=1,ncols=3,figsize=(10,8),dpi=100)
axes[0].imshow(img)
axes[0].set_title("原图")
axes[1].imshow(erosion)
axes[1].set_title("腐蚀后结果")
axes[2].imshow(dilate)
axes[2].set_title("膨胀后结果")
plt.show()

2-2 开闭运算

开运算和闭运算是将腐蚀和膨胀按照一定的次序进行处理。但这两者并不是可逆的，即先开后闭并不能得到原来的图像。

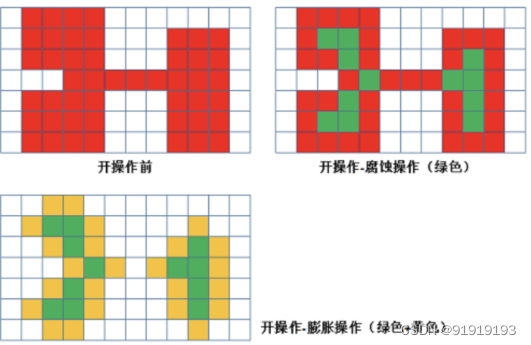

开运算

开运算是先腐蚀后膨胀，其作用是：分离物体，消除小区域。特点：消除噪点，去除小的干扰块，而不影响原来的图像。

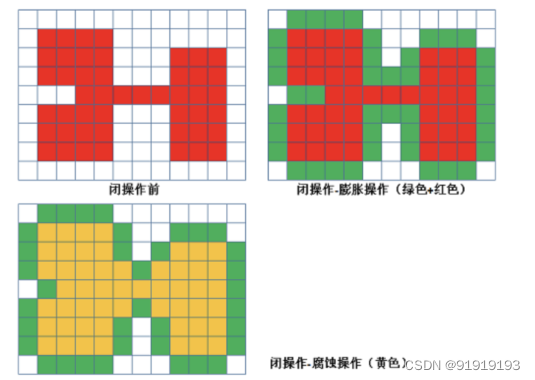

闭运算

闭运算与开运算相反，是先膨胀后腐蚀，作用是消除/“闭合”物体里面的孔洞，特点：可以填充闭合区域。
API
```
cv.morphologyEx(img, op, kernel)
```
参数：
- img: 要处理的图像
- op: 处理方式：若进行开运算，则设为cv.MORPH_OPEN，若进行闭运算，则设为cv.MORPH_CLOSE
- Kernel：核结构

示例

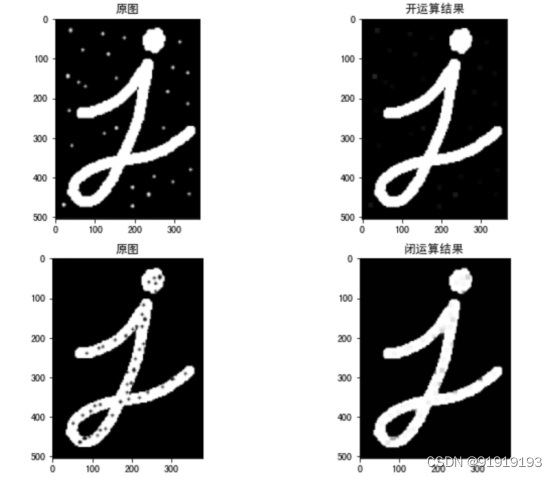

使用10*10的核结构对卷积进行开闭运算的实现。

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
# 1 读取图像
img1 = cv.imread("./image/image5.png")
img2 = cv.imread("./image/image6.png")
# 2 创建核结构
kernel = np.ones((10, 10), np.uint8)
# 3 图像的开闭运算
cvOpen = cv.morphologyEx(img1,cv.MORPH_OPEN,kernel) # 开运算
cvClose = cv.morphologyEx(img2,cv.MORPH_CLOSE,kernel)# 闭运算
# 4 图像展示
fig,axes=plt.subplots(nrows=2,ncols=2,figsize=(10,8))
axes[0,0].imshow(img1)
axes[0,0].set_title("原图")
axes[0,1].imshow(cvOpen)
axes[0,1].set_title("开运算结果")
axes[1,0].imshow(img2)
axes[1,0].set_title("原图")
axes[1,1].imshow(cvClose)
axes[1,1].set_title("闭运算结果")
plt.show()

2-3 礼帽和黑帽

礼帽运算

原图像与“开运算“的结果图之差，如下式计算：
因为开运算带来的结果是放大了裂缝或者局部低亮度的区域，因此，从原图中减去开运算后的图，得到的效果图突出了比原图轮廓周围的区域更明亮的区域，且这一操作和选择的核的大小相关。

　　礼帽运算用来分离比邻近点亮一些的斑块。当一幅图像具有大幅的背景的时候，而微小物品比较有规律的情况下，可以使用顶帽运算进行背景提取。
黑帽运算

为”闭运算“的结果图与原图像之差。数学表达式为：

　

黑帽运算后的效果图突出了比原图轮廓周围的区域更暗的区域，且这一操作和选择的核的大小相关。

黑帽运算用来分离比邻近点暗一些的斑块。
API
```
cv.morphologyEx(img, op, kernel)
```
参数：
- img: 要处理的图像

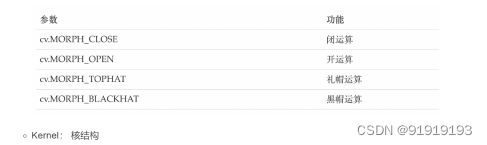

- op: 处理方式：
- Kernel：核结构

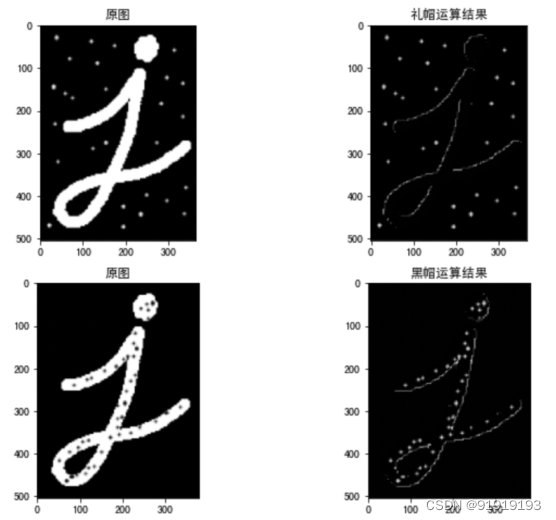

示例

import numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
# 1 读取图像
img1 = cv.imread("./image/image5.png")
img2 = cv.imread("./image/image6.png")
# 2 创建核结构
kernel = np.ones((10, 10), np.uint8)
# 3 图像的礼帽和黑帽运算
cvOpen = cv.morphologyEx(img1,cv.MORPH_TOPHAT,kernel) # 礼帽运算
cvClose = cv.morphologyEx(img2,cv.MORPH_BLACKHAT,kernel)# 黑帽运算
# 4 图像显示
fig,axes=plt.subplots(nrows=2,ncols=2,figsize=(10,8))
axes[0,0].imshow(img1)
axes[0,0].set_title("原图")
axes[0,1].imshow(cvOpen)
axes[0,1].set_title("礼帽运算结果")
axes[1,0].imshow(img2)
axes[1,0].set_title("原图")
axes[1,1].imshow(cvClose)
axes[1,1].set_title("黑帽运算结果")
plt.show()
