本文介绍了如何使用Python的matplotlib库和FuncAnimation函数，实现一个在正弦曲线上移动并实时显示坐标的动态红点动画。详细步骤包括数据准备、画布创建、动画设计和保存为GIF格式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

#绘制一个具有动画效果的图表，具体要求如下：
#（1）	绘制一条正弦曲线；
#（2）	绘制一个红色圆点，该圆点最初位于正弦曲线的左端；
#（3）	制作一个圆点沿曲线运动的动画，并时刻显示圆点的坐标位置。
 #    (具体效果参考运行结果gif图)

函数FuncAnimation

fig:表示动画所在的布。

func:表示每帧动画週用的通教。

frames表示动画的长度(一次动画包含的帧数)

init_ func:表示用于开始绘制帧的函数，它会在第一帧动画之前调用一次。若未设置该参数，则程序将使用 frames序列中第一项的绘图结果。

fargs:表示传递给func函数的其他参数。

interval :表示更新动画的频率，以毫秒为单位，默认为200。

blit:表示是否更新所有的点，默认为False。官方推荐将blit参数设为True，但建议macOS的用户将blit 参数设为False,否则将无法显示动画。

代码如下

import numpy as np
import matplotlib
import matplotlib.pyplot as plt
import matplotlib.animation as animation

# 0. 设置中文黑体
plt.rcParams["font.sans-serif"] = ["SimHei"]
plt.rcParams["axes.unicode_minus"] = False


# 1. 准备正弦曲线数据
x = np.linspace(0, 2 * np.pi, 100)
y = np.sin(x)

# 2. 创建画布和坐标系
fig = plt.figure(tight_layout=True)      #调整布局
plt.plot(x, y)                           #绘制正弦函数
point_ani, = plt.plot(x[0], y[0], "ro")  #绘制红圆点
text_pt = plt.text(4, 0.8, '', fontsize=16)


# 3. 动画设计
def update_points(num):   #更新画面函数（回调函数）
    if num % 5 == 0:
        point_ani.set_marker("o")
        point_ani.set_markersize(8)
    else:
        point_ani.set_marker("o")
        point_ani.set_markersize(83

    point_ani.set_data(x[num], y[num])
    text_pt.set_text("x=%.3f, y=%.3f" % (x[num], y[num]))
    return point_ani, text_pt,

# 4.开始制作动画
#核心要素1：fig 索要绘制的目标画布
#核心要素2：interval=10 帧的刷新间隔（回调update的时间间隔）
#核心要素3：指定更新图表的函数（即需要回调的函数）

ani = animation.FuncAnimation(fig, update_points, np.arange(0, 100), interval=10, blit=True)

# 5.将动画保存为gif图片（用于上传博客）
ani.save('sin_test3.gif', writer='imagemagick', fps=10)
# 6.展示图表
plt.show()

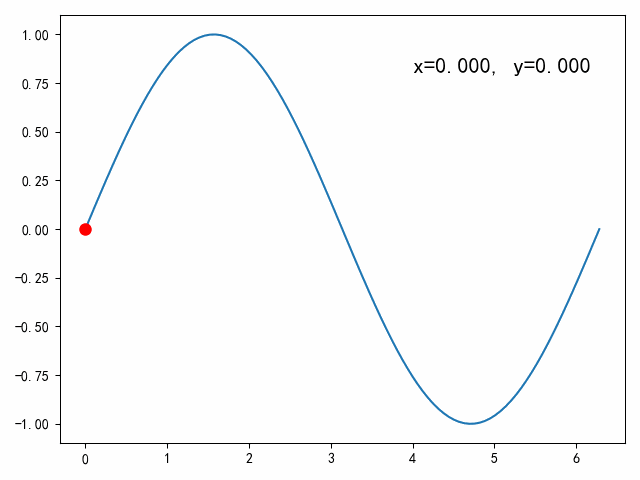

效果图如下
