_ELF加载_动态库

一.可执行文件和.o文件和库的格式

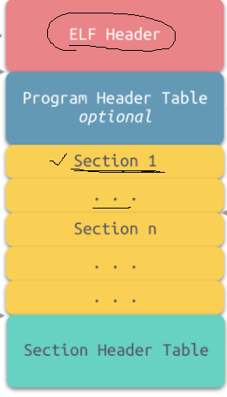

两个都是elf格式的文件，格式如下：

section：节，代码编译完的原代码段，数据段等都是一个一个section

（注意：在 ELF（Executable and Linkable Format）文件中，数据段（Data Segment） 通常由多个 Section 组成，主要用于存储程序运行时的已初始化数据和全局/静态变量）

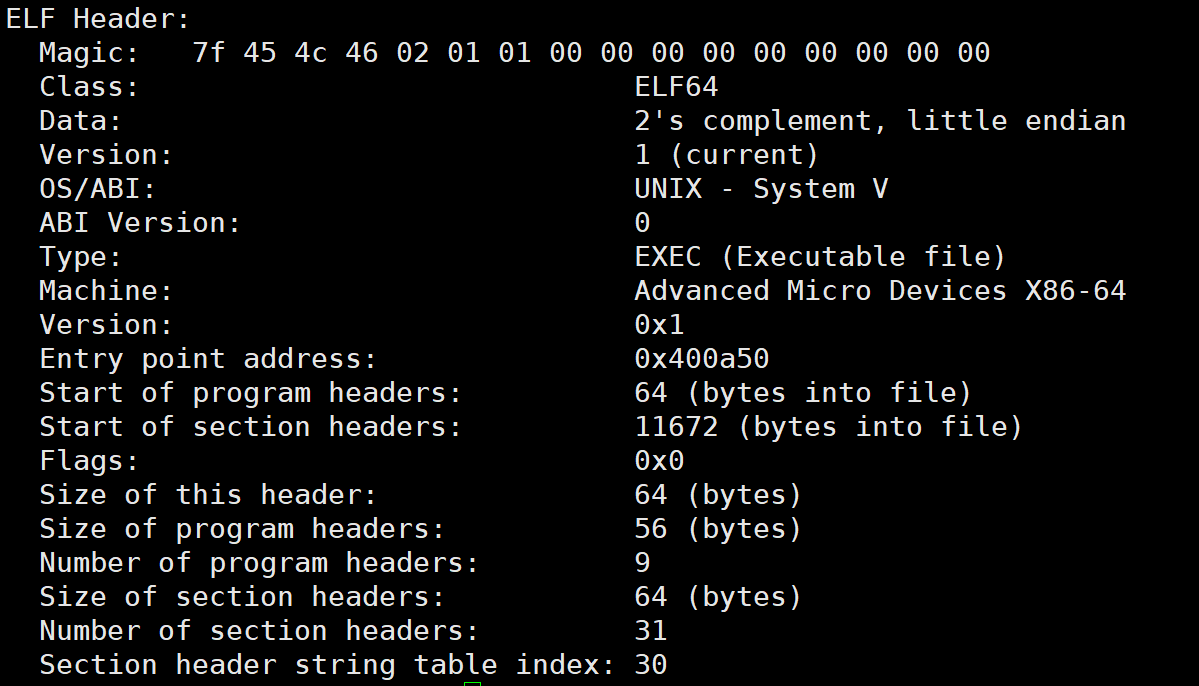

1.ELF Header:elf的头部信息，起始执行指令地址，段大小，数量等附加信息，一般用readelf -h 程序名读取

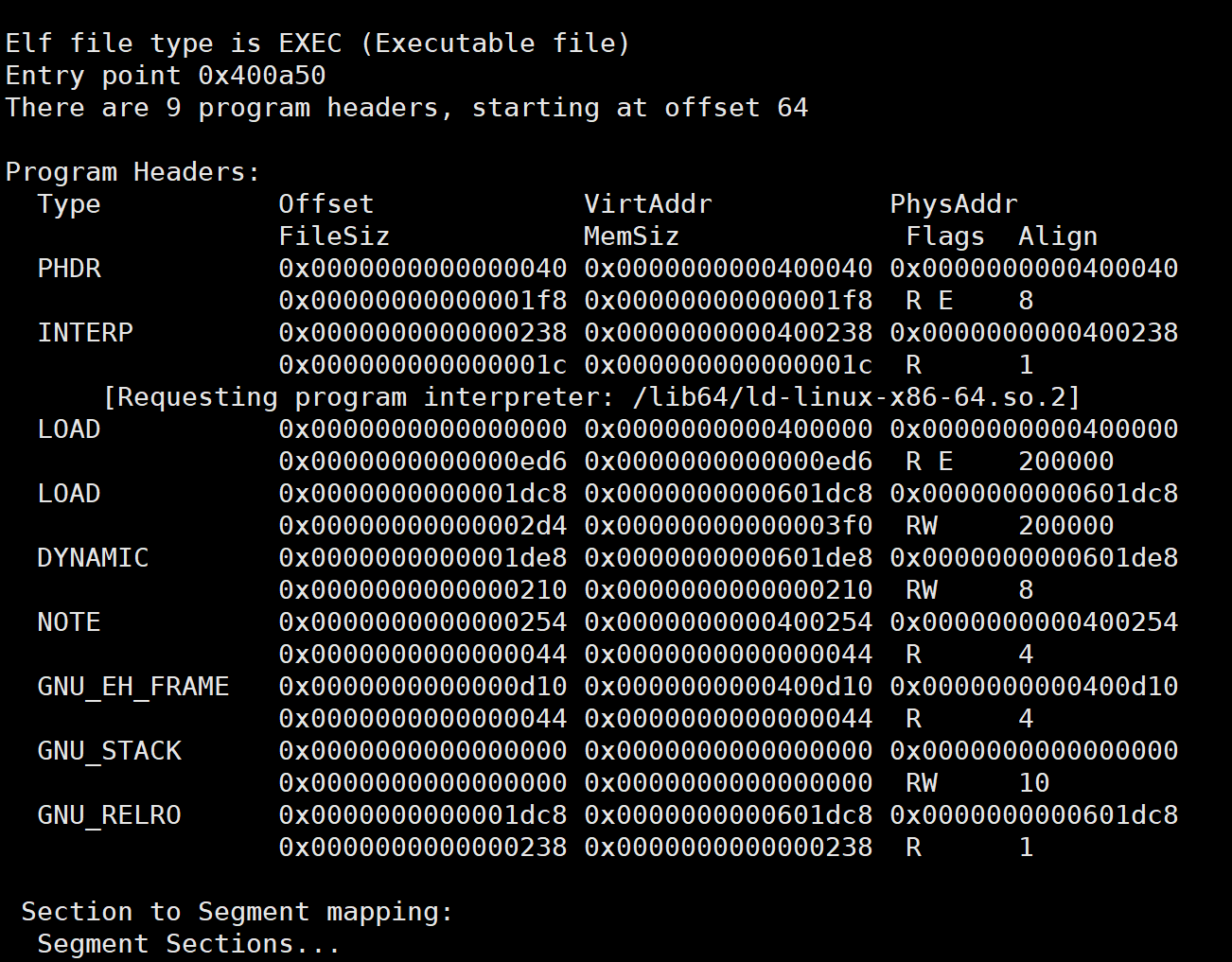

2.Program Header Table:整个程序的内存布局和访问权限

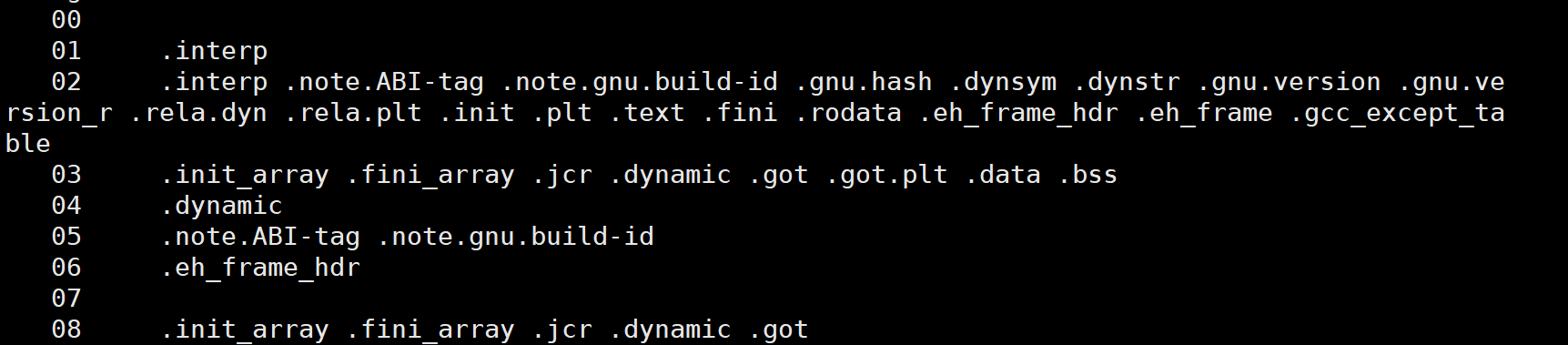

LOAD表示要将文件加载入内存的部分。下面两个LOAD分别表示代码区和数据区

注意：elf文件由节组成，故抽象为了一维数组，是以偏移量+节大小来定位数据的。

                                                                (readelf -l 文件名)

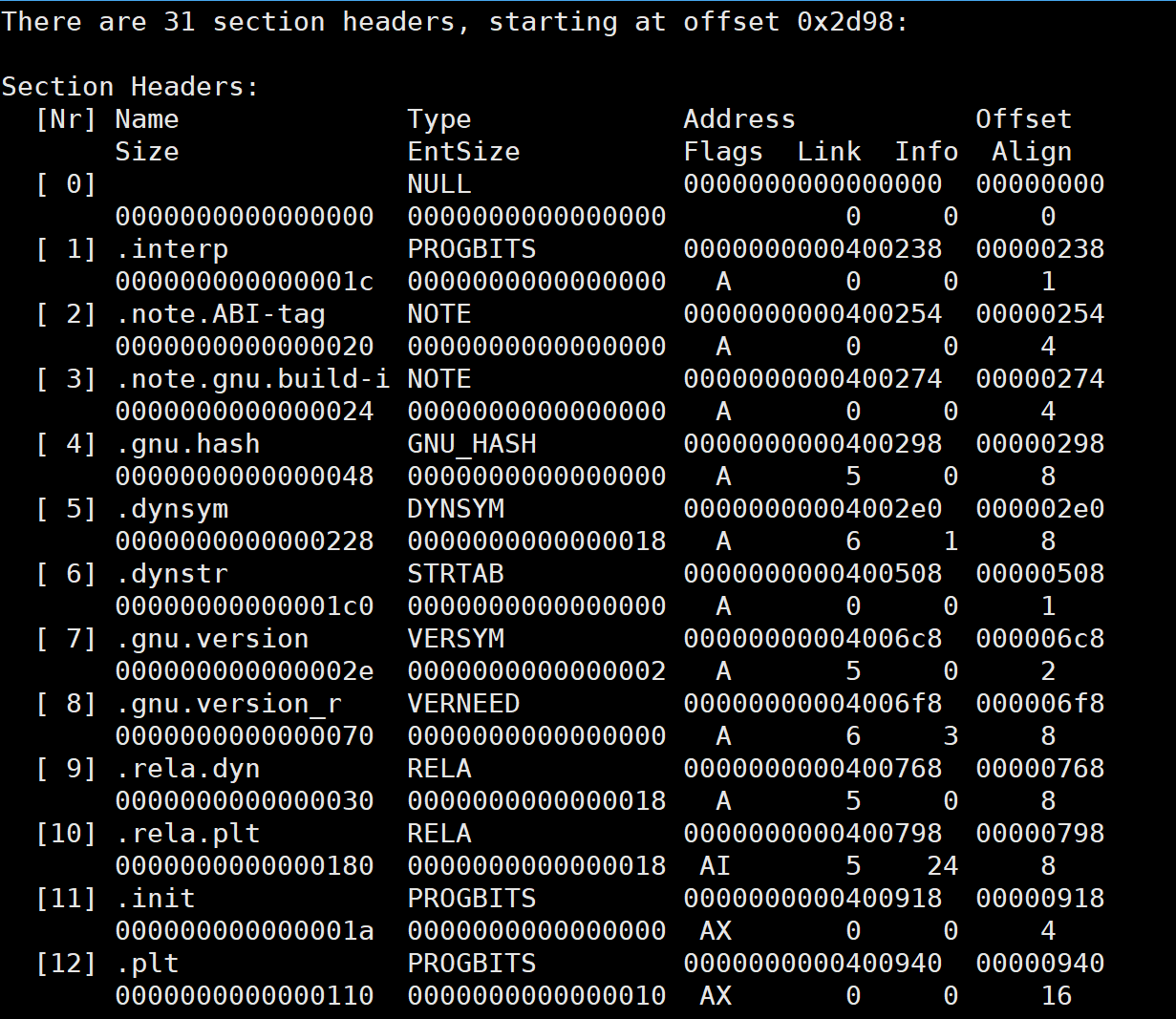

3.Section Header Table:文件中节的信息，如节相对文件起始位置的偏移量（字节），大小（字节），类型等

                                                     readelf -S 文件名

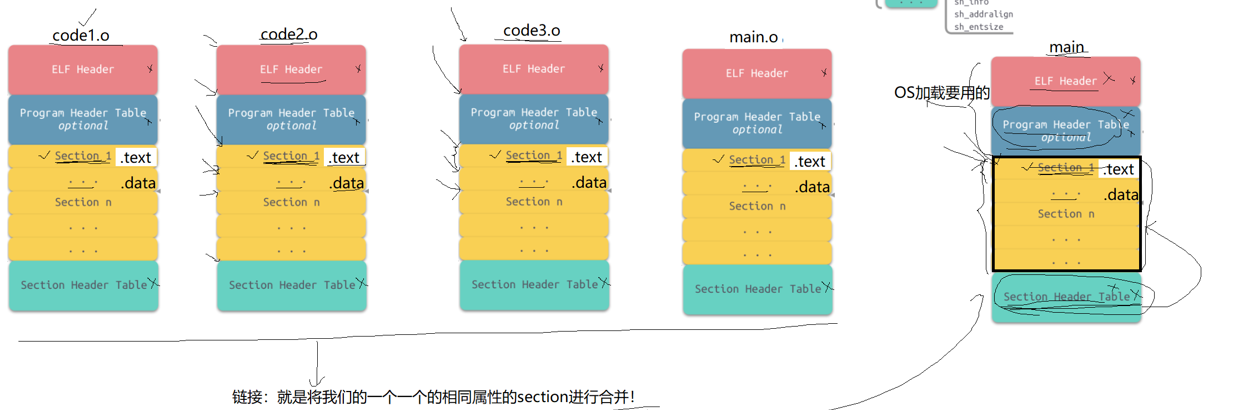

补充：链接本质是什么呢？

答：将.o文件的elf内每个部分进行合并成一个大的elf格式文件。（能找到函数等定义原因）

二.重谈进程地址空间

前提：

进程的虚拟地址空间是谁规定的?

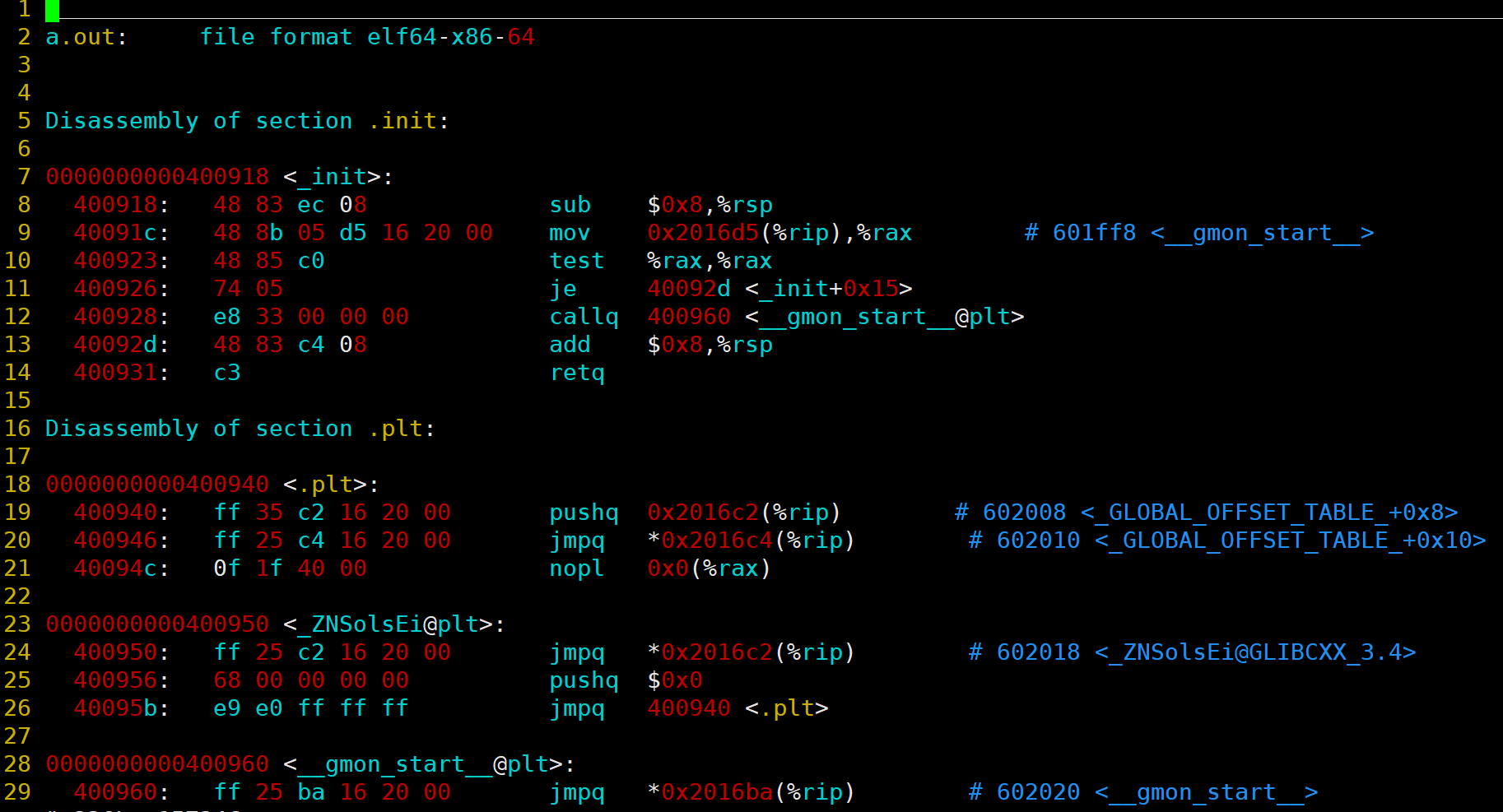

答：编译时确定的，通过加载可执行程序的节来。验证：反汇编（反汇编出的是节的部分）

可见，编译完程序就有逻辑地址（=起始地址+偏移量），平坦模式（从00000开始，非平坦模式起始地址不是0）下就是进程虚拟地址空间内的虚拟地址

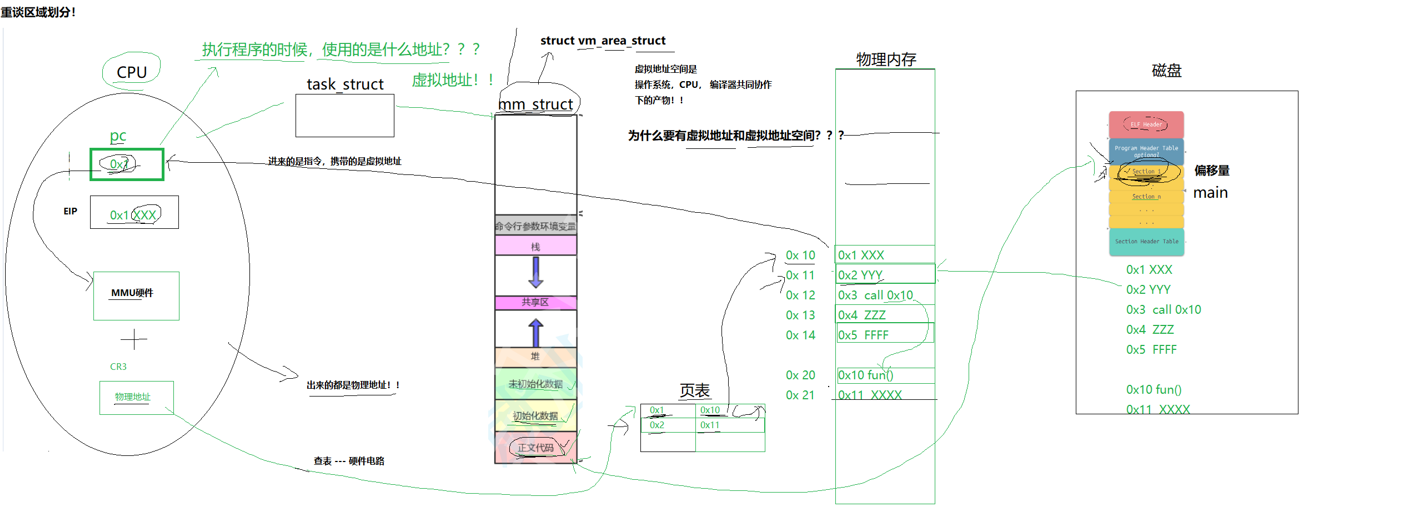

问2：CPU执行程序的时候用的是什么地址？

答：虚拟地址：因为pc寄存器拿到的是head table里的entry就是虚拟地址的。

问3：拿怎么加载实际地址拿到指令的？

答：CR3寄存器其实保存了页表的物理地址，MMU（内存管理单元）硬件可以直接拿pc寄存器里的虚拟地址去页表找物理地址，找到给cpu IR寄存器加载指令

问4：再谈为什么要有虚拟地址？

答：让编译器不用再考虑物理地址，让编译器和操作系统解耦。

问5：为什么有的程序8G，内存只有4G，是怎么让他运行的？

答：分批加载（懒加载）。

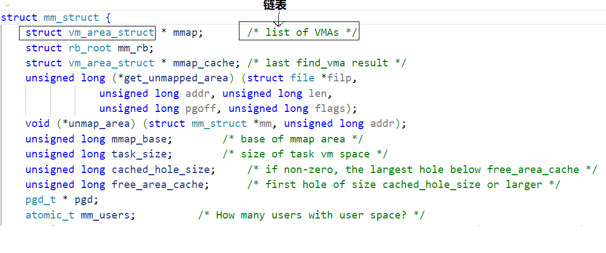

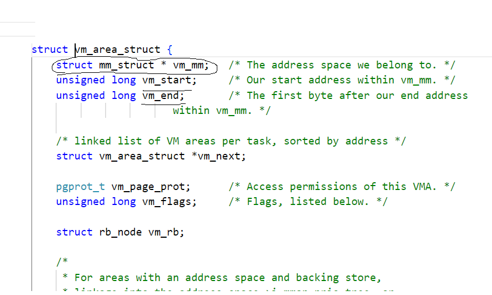

进程的虚拟地址空间其实是一个链表，也就是mmstruct内存了一个vm_area_struct指针，每个链表节点都是一个连续区域（一个大型的段，如代码段会被拆分成多个vm_area_struct)。程序加载时仅标记为“需要时加载”，实际页表条目为空，只记录那块的elf内偏移量。程序加载只要先给cpu entry入口地址，首次访问触发缺页异常，内核再按需加载数据并插入 vm_area_struct（如果尚未存在）/

问：为什么mmstruct要设计成内容为链表？

1.分批加载

2. 程序加载时的“确定”是初始布局，但运行时会动态变化

操作系统将elf部分载入内存时，就确定了mmstruct大小信息等，再建立页表映射。
