GC8838低压直流电机驱动器详解：12V/1.5A高效PWM控制方案

概述

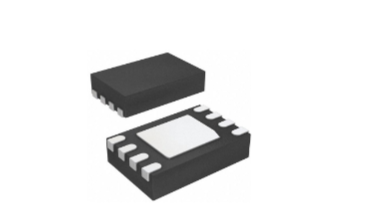

GC8838是2V单通道全桥驱动器，专为摄像机、消费类产品、玩具等低压或电池供电的运动控制应用设计。该芯片采用DFN8封装（2×2mm），集成H桥驱动电路和多重保护功能，可提供1.5A持续电流和2.5A峰值电流输出，待机功耗低至纳安级。

核心特性

• 超低工作电压：0-12V宽范围供电

• 高驱动能力：

  • 持续电流：1.5A

  • 峰值电流：2.5A

• 超低导通阻抗：350mΩ（HS+LS，典型值）

• 高效PWM控制：支持400kHz高频PWM输入

• 超低功耗：

  • 工作电流：214μA（典型值）

  • 休眠电流：<1μA（nSleep模式）

• 多重保护机制：过温/过流/短路/欠压保护

• 小尺寸封装：DFN8（2×2mm）

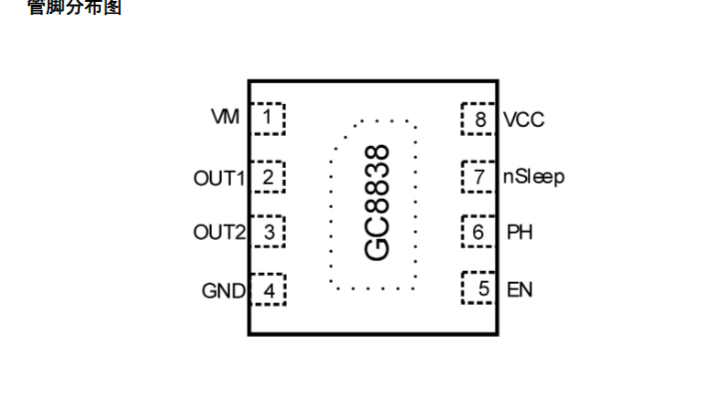

引脚配置

引脚号	名称	类型	功能描述
1	VM	电源	电机驱动电源(0-12V)
2	OUT1	输出	H桥输出1
3	OUT2	输出	H桥输出2
4	GND	地	系统接地
5	EN	输入	使能控制（内置100kΩ下拉）
6	PH	输入	相位控制（内置100kΩ下拉）
7	nSleep	输入	低电平有效的休眠控制
8	VCC	电源	逻辑电源(2-7V)

控制逻辑表

nSleep	PH	EN	功能模式	OUT1	OUT2
0	X	X	休眠模式	Z	Z
1	X	0	刹车模式	L	L
1	1	1	反向驱动	L	H
1	0	1	正向驱动	H	L

关键性能参数

电气特性（VM=12V, VCC=3V, T=25℃）

参数	最小值	典型值	最大值	单位
逻辑电源电压(VCC)	2.0	-	7.0	V
负载电源电压(VM)	0	-	12	V
持续输出电流	-	-	1.5	A
峰值输出电流	-	-	2.5	A
PWM频率范围	0	-	400	kHz
导通电阻(RDS(on))	-	350	450	mΩ
工作温度范围	-40	-	85	℃

保护特性

保护类型	触发阈值	迟滞值	恢复时间
过温保护	169℃	26℃	自动恢复
过流保护	3.0A（上下桥）	-	1.5ms
欠压保护	VCC<1.9V	1.8V	自动恢复

动态性能（VCC=5V, RL=20Ω）

参数描述	典型值	单位
PH→OUT1下降延迟	160	ns
PH→OUT2上升延迟	200	ns
EN→OUTx上升延迟	200	ns
输出上升时间(10%-90%)	30	ns
输出下降时间(90%-10%)	30	ns
休眠唤醒时间	30	μs

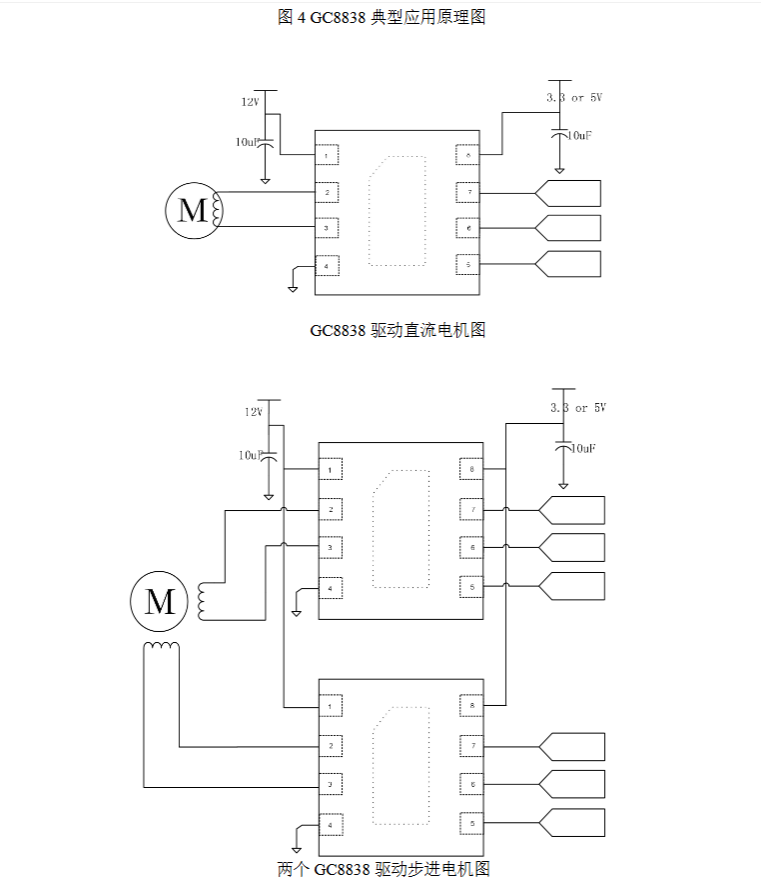

典型应用电路

1. 单电机驱动方案：

   • VM接12V电源（建议并联56μF电容）

   • VCC接3.3V/5V逻辑电源

   • OUT1/OUT2接电机两端

   • EN/PH接MCU PWM输出

2. 步进电机驱动方案：

   • 使用两颗GC8838组成双H桥

   • 分别控制步进电机的两个绕组

设计注意事项

1. 电源设计：

   • VM电源建议并联≥56μF电解电容

   • VCC需加0.1μF去耦电容

2. 散热考虑：

   • 持续1.5A输出时功耗约1.6W（@RDS(on)=350mΩ）

   • 需考虑PCB散热设计

3. 保护机制：

   • 异常情况下自动进入保护状态

   • 故障排除后自动恢复

应用场景推荐

• 消费电子：相机镜头对焦、玩具电机控制

• 物联网设备：共享单车锁、智能水表阀门

• 医疗设备：微型泵控制

• 机器人：小型伺服驱动

封装信息（DFN8 2×2mm）

参数	最小值	典型值	最大值	单位
长度	1.90	2.00	2.10	mm
宽度	1.90	2.00	2.10	mm
高度	0.70	0.75	0.80	mm
引脚间距	0.50	-	-	mm

总结

GC8838以其超小尺寸、超低功耗和完备的保护功能，成为12V以下低压电机驱动应用的理想选择。特别适合需要高集成度和长电池寿命的便携式设备，是替代传统电机驱动方案的优质选择。
