芯麦GC26L32S：低压5V四通道差分线路接收芯片

在现代电子系统中，差分信号传输因其抗干扰能力强、传输距离远等优点，被广泛应用于各种通信和控制场景。芯麦科技推出的GC26L32S芯片，作为一款低压5V四通道差分线路接收芯片，凭借其高性能和灵活的控制特性，成为差分信号接收的理想选择。

1. 芯片概述

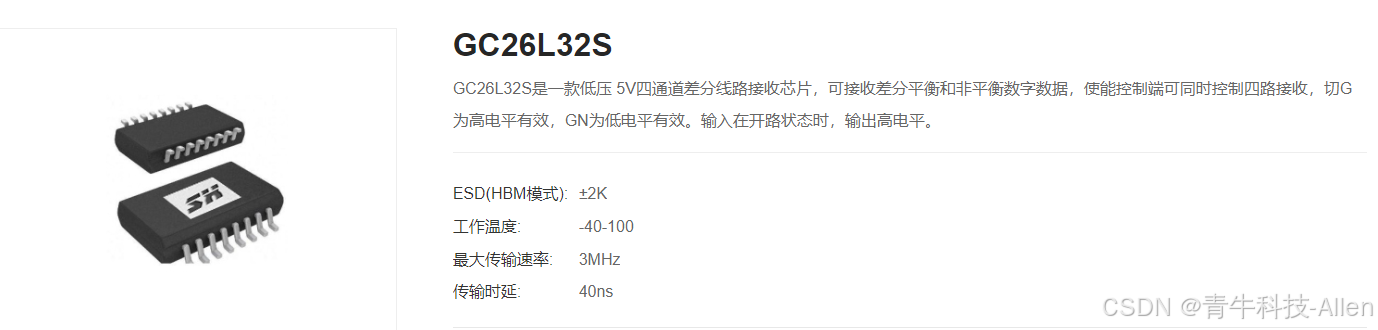

GC26L32S是一款低压5V四通道差分线路接收芯片，能够接收差分平衡和非平衡数字数据。该芯片支持使能控制端，可同时控制四路接收，其中使能端G为高电平有效，GN为低电平有效。当输入处于开路状态时，输出为高电平。

2. 主要特性

• 工作电压：5V单电源供电。

• 输入特性：

  • 共模输入范围：±7V。

  • 输入灵敏度：±200mV。

  • 输入迟滞：50mV。

  • 最小输入阻抗：12KΩ。

• 输出特性：

  • 三态输出，支持高阻态。

  • 输出在输入开路时为高电平。

• 控制特性：

  • 互补使能输入控制（G为高电平有效，GN为低电平有效）。

• 低功耗设计：采用肖特基电路，降低功耗。

• 封装形式：采用SOP-16封装。

3. 应用场景

GC26L32S凭借其高性能和灵活的控制方式，适用于多种应用场景，包括：

• 汽车电子：用于汽车内部的通信和控制线路。

• 工厂自动化：在工业自动化设备中，用于信号传输和控制。

• 金融设备：如ATM机和点钞机，用于高可靠性信号传输。

• 电机驱动：用于AC和伺服电机的控制信号传输。

4. 技术优势

• 高兼容性：满足ANSI TIA/EIA-422-B和ITU V1.0、V1.11标准。

• 高抗干扰能力：差分信号传输方式有效抑制共模干扰。

• 低功耗设计：适合对功耗敏感的应用场景。

• 灵活的使能控制：支持高电平和低电平使能，便于系统集成。

5. 总结

芯麦GC26L32S是一款高性能的低压5V四通道差分线路接收芯片，适用于多种工业和消费电子场景。其低功耗设计、高抗干扰能力和灵活的控制特性，使其成为差分信号接收的理想选择。对于需要高可靠性信号传输的开发者来说，GC26L32S无疑是一个值得信赖的芯片
