OLED 显示实验

目录

一、 OLED 简介

 二、介绍

三、步骤

四、 硬件设计

五、软件设计

---

一、 OLED 简介

OLED ，即有机发光二极管（ Organic Light-Emitting Diode ），又称为有机电激光显示（ Organic

Electroluminesence Display ， OELD ）。 OLED 由于同时具备自发光，不需背光源、对比度高、

厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优

异之特性，被认为是下一代的平面显示器新兴应用技术。

LCD 都需要背光，而 OLED 不需要，因为它是自发光的。这样同样的显示， OLED 效果要

来得好一些。以目前的技术， OLED 的尺寸还难以大型化，但是分辨率确可以做到很高。在本

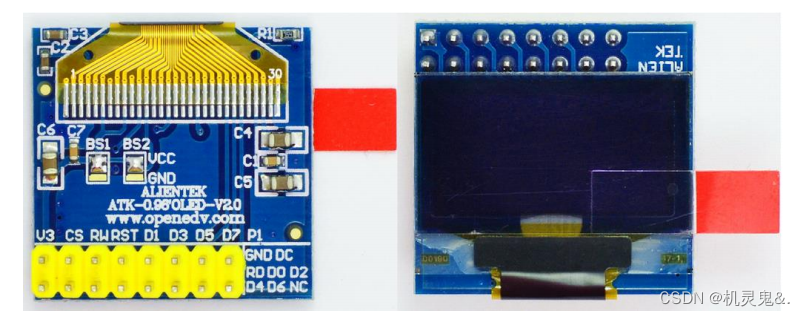

章中，我们使用的是 ALINETEK 的 OLED 显示模块，该模块有以下特点：

1 ）模块有单色和双色两种可选，单色为纯蓝色，而双色则为黄蓝双色。

2 ）尺寸小，显示尺寸为 0.96 寸，而模块的尺寸仅为 27mm*26mm 大小。

3 ）高分辨率，该模块的分辨率为 128*64 。

4 ）多种接口方式，该模块提供了总共 4 种接口包括： 6800 、 8080 两种并行接口方式、 4

线 SPI 接口方式以及 IIC 接口方式（只需要 2 根线就可以控制 OLED 了！）。

5 ）不需要高压，直接接 3.3V 就可以工作了。

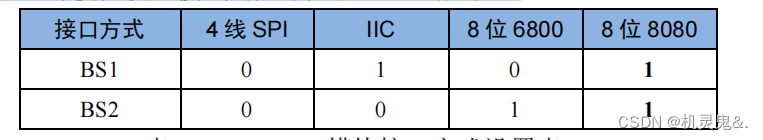

这里要提醒的是，该模块不和 5.0V 接口兼容，在使用的时候一定要小心， 别直接接到 5V 的系统上去，否则可能烧坏模块。以上 4 种模式通过模块的 BS1 和 BS2 设置， BS1 和 BS2 的设置与模块接口模式的关系如表 所示：

“1”代表接 VCC，而“0”代表接 GND。



ALIENTEK OLED 模块默认设置是： BS1 和 BS2 接 VCC ，即使用 8080 并口方式，如果

想要设置为其他模式，则需要在 OLED 的背面，用烙铁修改 BS1 和 BS2 的设置。

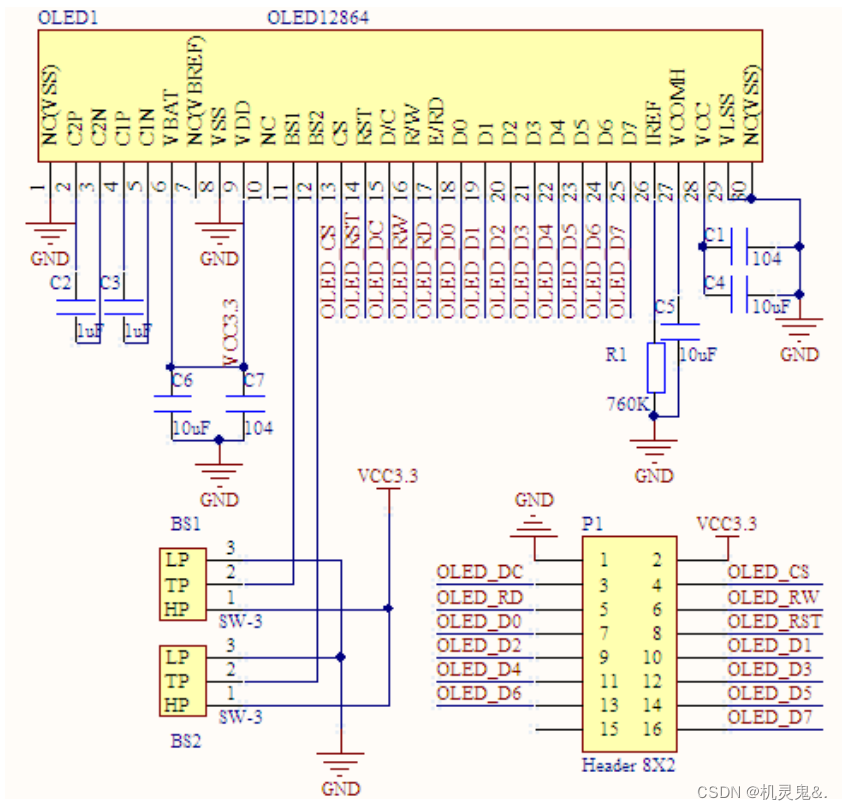

 模块的原理图如图 所示：

该模块采用 8*2 的 2.54 排针与外部连接，总共有 16 个管脚，在 16 条线中，我们只用了 15 条，有一个是悬空的。15 条线中，电源和地线占了 2 条，还剩下 13 条信号线。在不同模式下，
