51单片机学习过程有一些心得和收获，在此略作梳理

本人开发板：普中A2开发板（包括核心STC89C52单片机和其他各种外设）

前置知识

1.C语言（必学）

2.数字电路（必学）

3.电路基础，模拟电路

4.单片机原理/微机原理

5.汇编原理

我学习了C语言，数电，电路基础，微机原理和模电零零散散学了点，个人感觉数字电路和C语言是必学的，其他的有基础最好，没有学问题不大

51单片机学习核心点

个人的学习中的一些理解

1.要明确自己的需求是什么，然后考虑用什么硬件？怎么实现？

2.要学会看懂单片机和其他芯片的手册和芯片硬件原理图，开发过程中这些是核心内容

3.对51单片机来讲，配置寄存器是控制单片机的有效手段（基于寄存器开发），51单片机中寄存器基本都是8位宽，本文阅读过程对寄存器配置有困惑请翻阅相关手册或硬件原理图

单片机杂乱知识

单片机的执行逻辑

正常计算机程序中C语言是从main函数开始执行，执行到最后结尾处结束（只执行一次），但单片机自身工作方式就是循环扫描，所以会反复循环执行main函数。

例：这是一个循环流水灯代码（D1→D8方向），while(1)语句中的内容会循环执行，可以实现循环流水灯。

#include <REGX52.H>
#include <INTRINS.H>


void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{
		P2=0xFE;
		Delay500ms();
		P2=0xFD;
		Delay500ms();
		P2=0xFB;
		Delay500ms();
		P2=0xF7;
		Delay500ms();
		P2=0xEF;
		Delay500ms();
		P2=0xDF;
		Delay500ms();
		P2=0xBF;
		Delay500ms();
		P2=0x7F;
		Delay500ms();
	}
}

如果把while循环去掉（代码如下），循环流水灯的功能还是会正常实现，因为main函数执行完会从头再反复循环执行。

#include <REGX52.H>
#include <INTRINS.H>


void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
		P2=0xFE;
		Delay500ms();
		P2=0xFD;
		Delay500ms();
		P2=0xFB;
		Delay500ms();
		P2=0xF7;
		Delay500ms();
		P2=0xEF;
		Delay500ms();
		P2=0xDF;
		Delay500ms();
		P2=0xBF;
		Delay500ms();
		P2=0x7F;
		Delay500ms();
}

单片机的上电逻辑

单片机默认给IO口上电为1，要记得根据设计需要将目标的IO口初始化为0

例：

void 74HC595_Init()//单片机默认给IO口上电为1，这里根据需要将SCK和RCK初始化为0
{
	SCK=0;
	RCK=0;
}

这里是74HC595芯片的初始化，通过查阅原理图应该将SCK和RCK初始化为0（不将数据移位不将数据输出）再工作。

单片机IO口工作状态

51单片机IO口的四种模式：分别是准双向口模式（弱上拉）、开漏输出模式、推挽输出模式、高阻输入模式。

STC单片机IO口模式

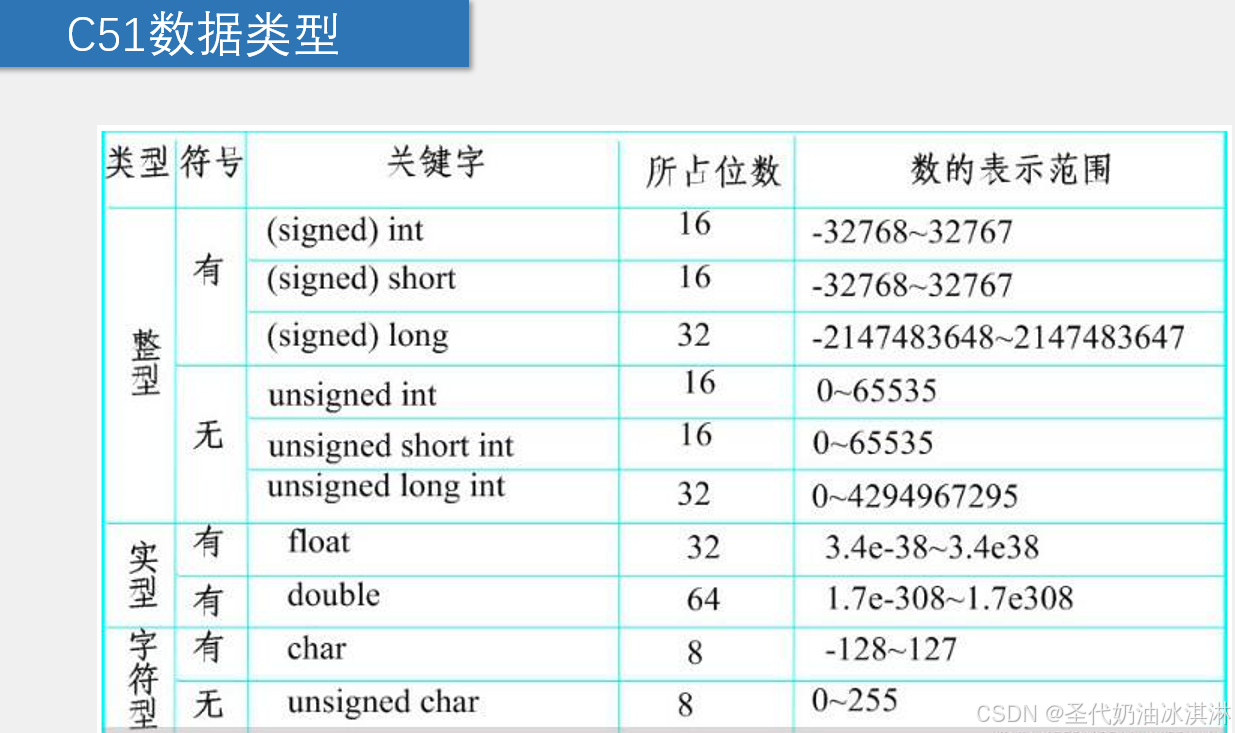

C51数据类型

51单片机比较古老，C51中char位宽是1个字节，但int位宽是2个字节（16位）不是4个字节

unsigned char表示范围0-255；unsigned int表示范围0-65535

C51关键字

static关键字：static关键字修饰的变量具有全局生存周期，存放位置同全局变量，即未初始化的变量存放在BSS段（被初始化为0），已经初始化的变量存放在data段

extern关键字：在此处声明某种变量或函数，在其他文件中已经定义，编译时要放行。

【014 关键字】一文彻底搞懂extern用法-优快云博客

code关键字：code关键字修饰的变量存放在code（text）段，一般存在ROM或者flash中，所以只能读出不可更改，对他写入是违法操作。

单片机C语言code关键字_单片机code的用法-优快云博客

机械按键消抖

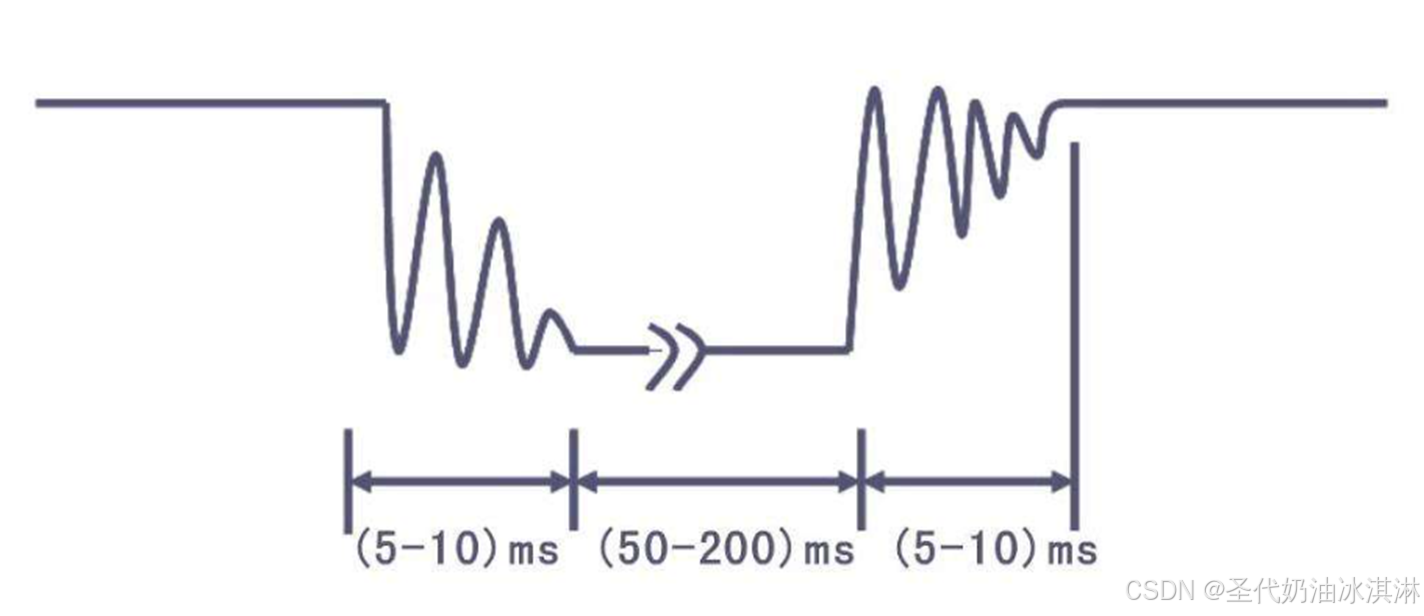

对于机械开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开，开关闭合及断开的瞬间会伴随一连串的抖动，所以需要进行消抖

例：每按一次机械开关，LED1灯切换状态（开→关/关→开），下面代码在开关断开、闭合时分别延时20ms进行消抖

#include <REGX52.H>

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

void main()
{
	while(1)
	{
		if(P3_1==0)			//如果K1按键按下
		{
			Delay(20);		//延时消抖
			while(P3_1==0);	//不松手时卡在这个while循环
			Delay(20);		//延时消抖

			P2_0=~P2_0;		//LED1取反
		}
	}
}

移位的用法

消影

数码管消影

例：8位数码管前三位显示“123”

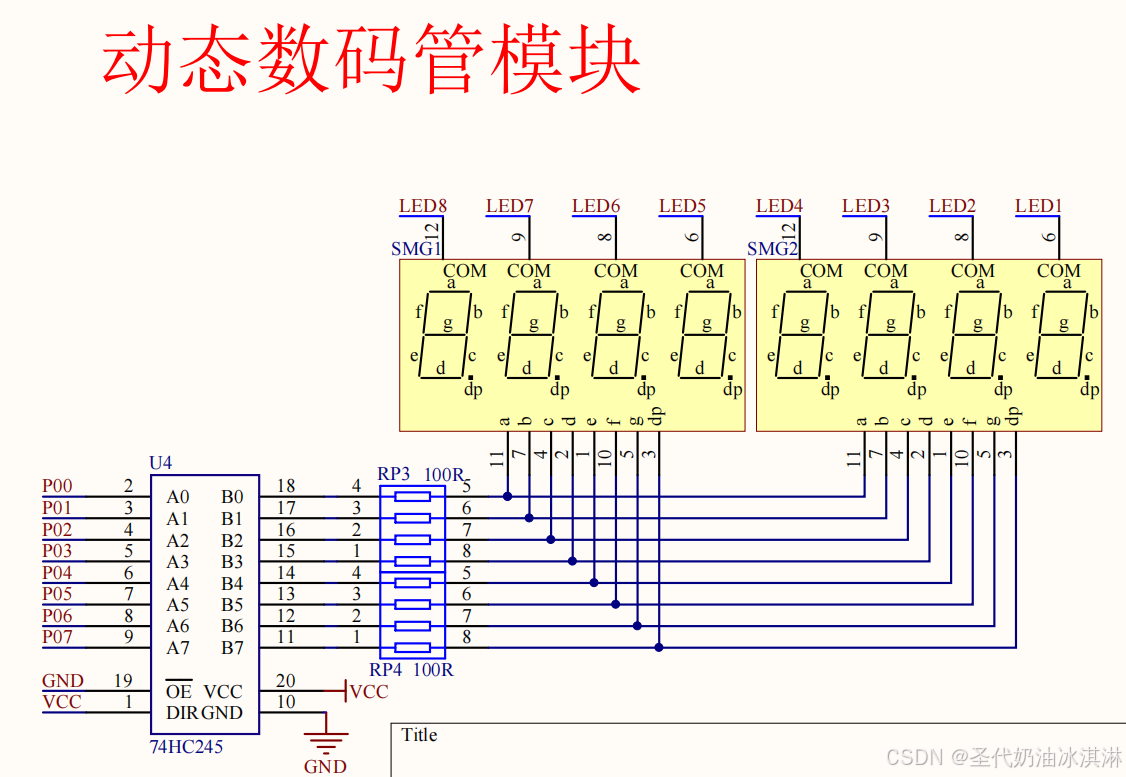

开发板原理图

显示“123”是利用人眼视觉暂留效应

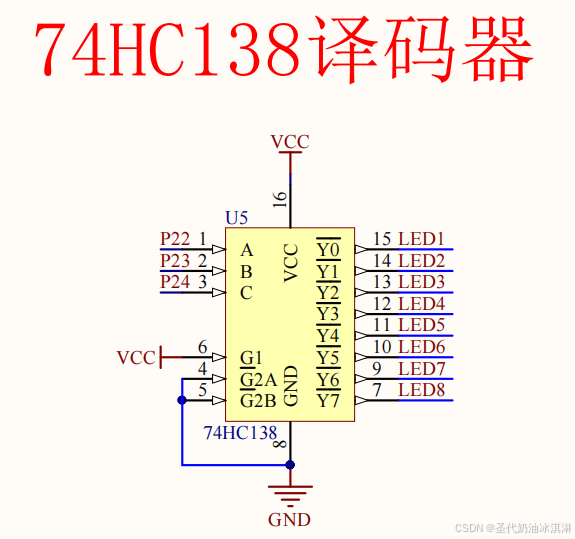

根据原理图：LED1~LED8接口实现数码管位选，LED1~LED8接口接3-8译码器，所以通过配置P22、P23、P24信号实现数码管位选。P00~P07实现数码管段选。

代码：

#include <REGX52.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00};
// NixieTable[]数组包装 0~9和A~F的段码表


void Nixie(unsigned char Location,Number)//进行位
