思科模拟器--08.三层交换机配置实验(两个交换机)--24.5.22

一定会有光的!

一定~

总结语:
在破碎中寻求奇迹!

--孙策

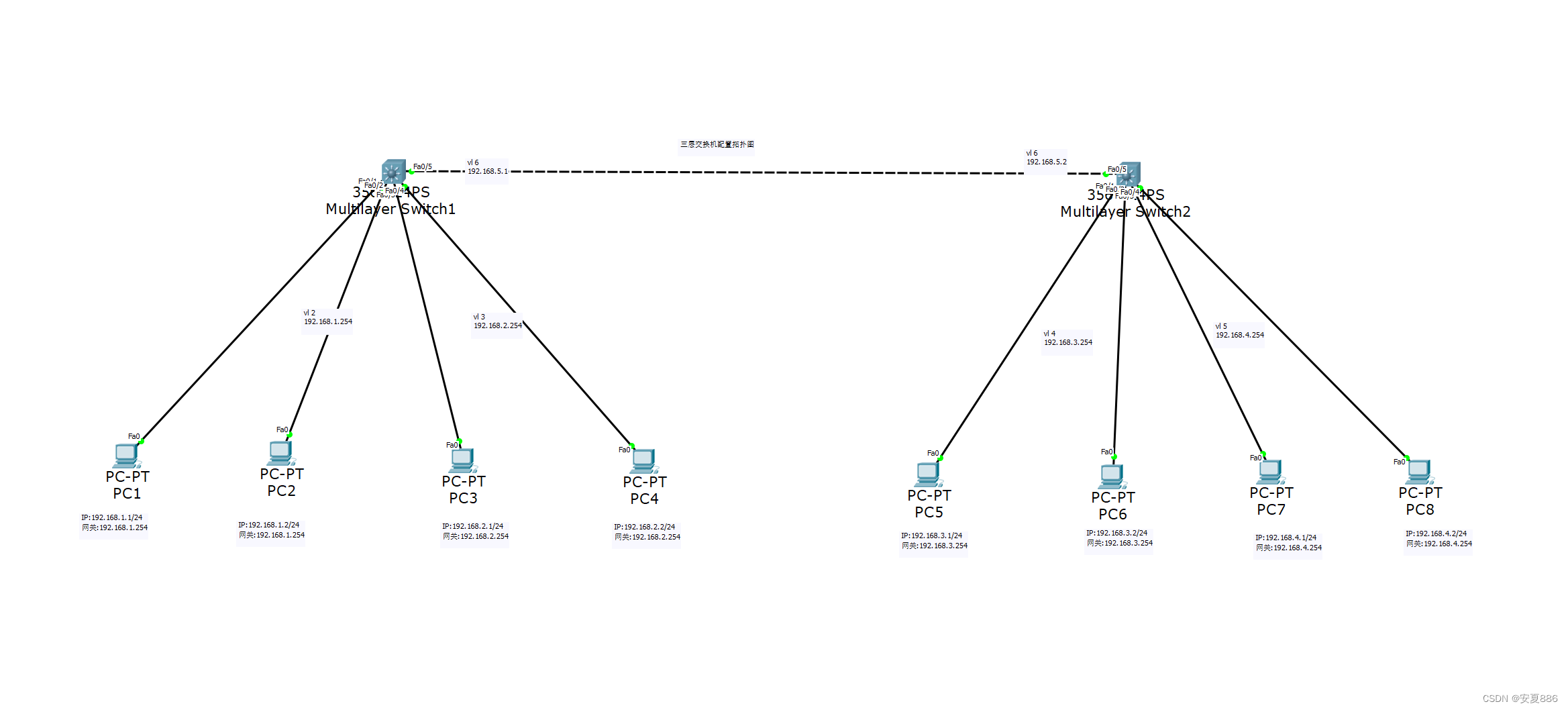

实验拓扑图如下:

第0步:

先放置八台个人电脑,两台交换机

PC1~4的接口F0按顺序依次用直通线连接交换机1的Fa0/1~4接口

交换机1的Fa0/5接口和2的Fa0/5接口用双绞线相连接

PC5~8的接口F0按顺序依次用直通线连接交换机2的Fa0/1~4接口

(小技巧:将重要信息简短标注可以大大提高正确率,节省宝贵时间)

第1步:(配置个人电脑的IP地址,子网掩码和默认路由)

PC1:

IP Address:192.168.1.1

Subnet Mask:255.255.255.0

Default Gateway:192.168.1.254

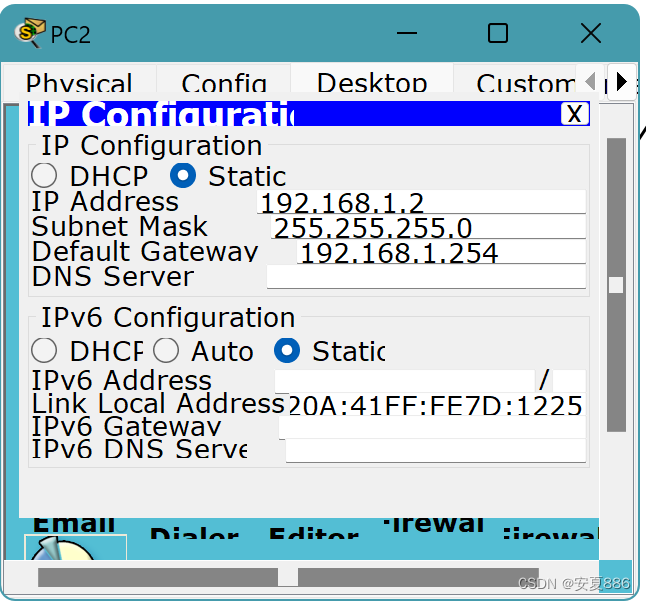

PC2:

IP Address:192.168.1.2

Subnet Mask:255.255.255.0

Default Gateway:192.168.1.254

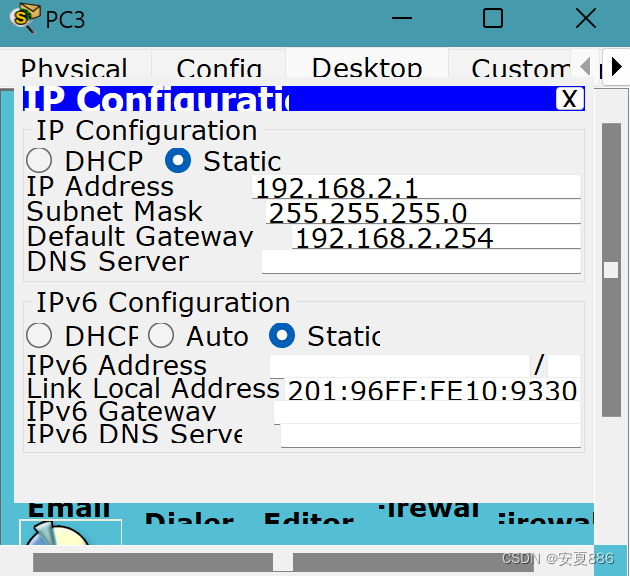

PC3:

IP Address:192.168.2.1

Subnet Mask:255.255.255.0

Default Gateway:192.168.2.254

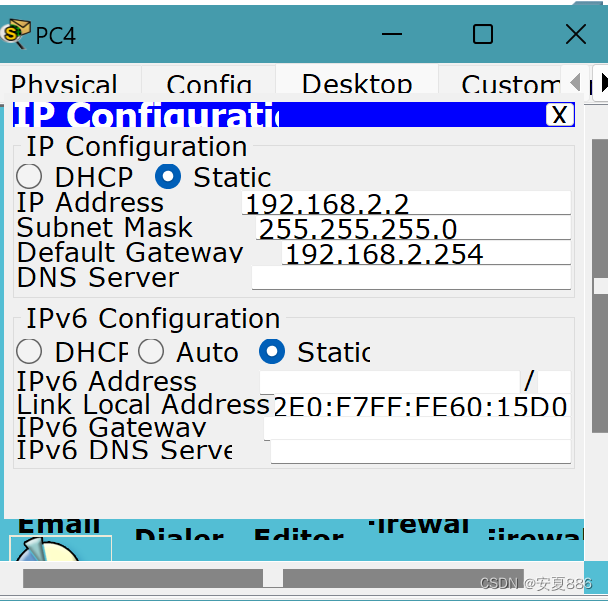

PC4:

IP Address:192.168.2.2

Subnet Mask:255.255.255.0

Default Gateway:192.168.2.254

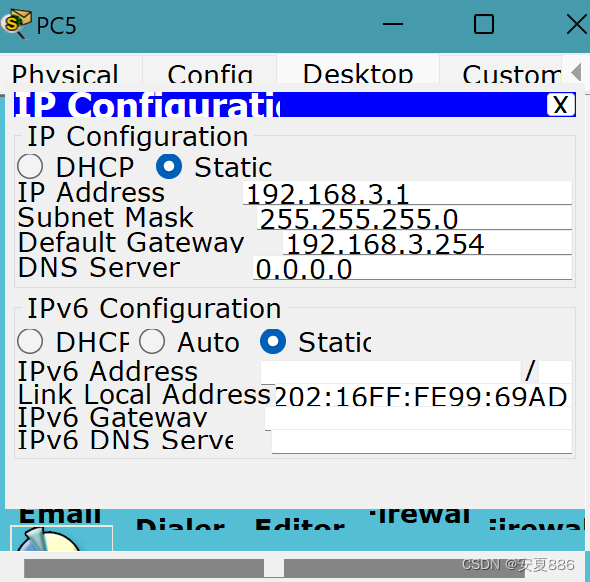

PC5:

IP Address:192.168.3.1

Subnet Mask:255.255.255.0

Default Gateway:192.168.3.254

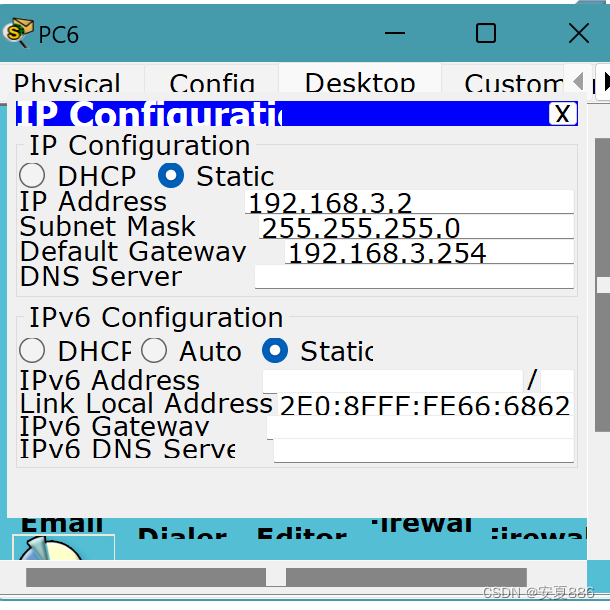

PC6:

IP Address:192.168.3.2

Subnet Mask:255.255.255.0

Default Gateway:192.168.3.254

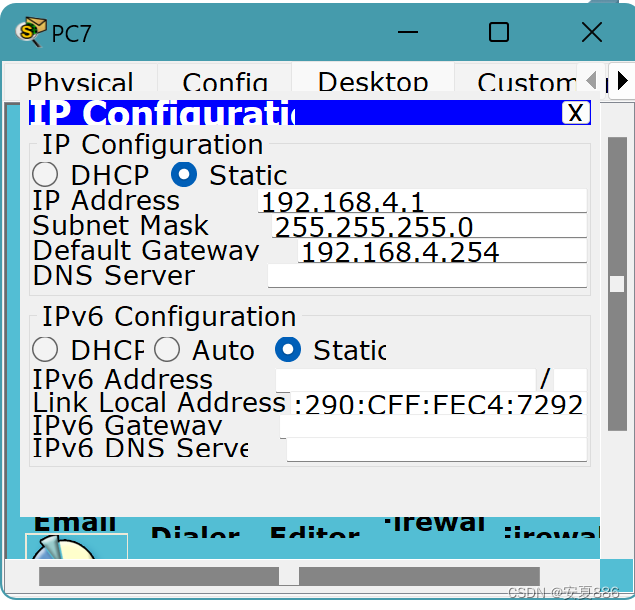

PC7:

IP Address:192.168.4.1

Subnet Mask:255.255.255.0

Default Gateway:192.168.4.254

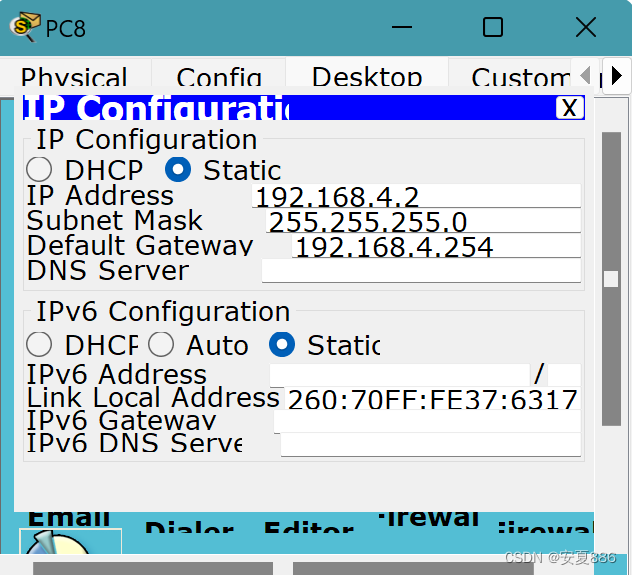

PC8:

IP Address:192.168.4.2

Subnet Mask:255.255.255.0

Default Gateway:192.168.4.254



第2步:(对比实验)

现在我们PC1 ping PC8,不通过

第3步:(交换机1配置:vlan , IP, 启用rip协议)

输入:en

进入特权模式

输入:conf t

进入全局配置模式

输入:ho Liu_anxia

将交换机改名为Liu_anxia

输入:vl 2

创建vl 2

输入:vl 3

创建vl 3

输入:vl 6

创建vl 6

输入:exit

退出vlan配置模式

输入:in r f0/1-2

进入f0/1-2系列的接口配置模式

输入:sw mo ac(switchport mode access简写)

将这部分管理的设备设置为接入模式

输入:sw ac vl 2
