以下内容是本人的实际经验分享。

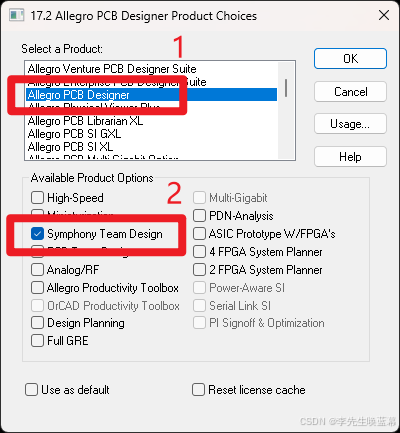

1.启动团队协作。以Cadence17.2版本为例,在启动PCB设计时,必须勾选Symphony Team Design组件,如下图所示:

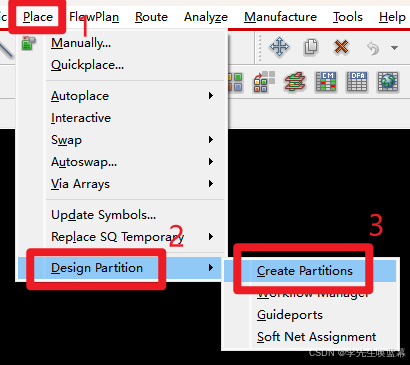

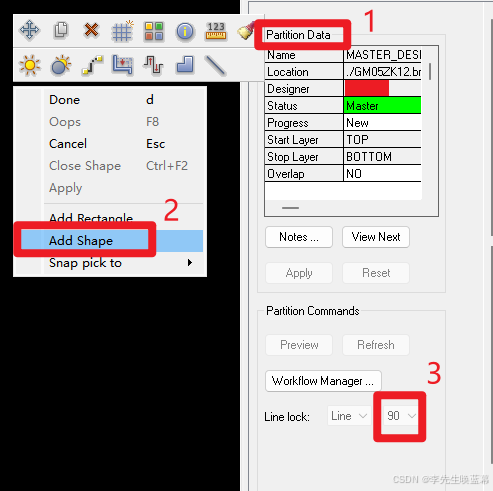

2.设置分区协作区。Place - Design Partition - Create Partition,进入分板设置Partition Data菜单后,可右键选择Add Shape进入形状绘制设置,选择相应的角度 。

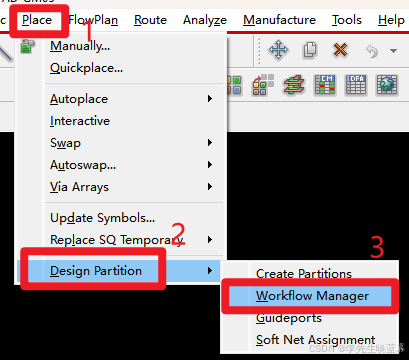

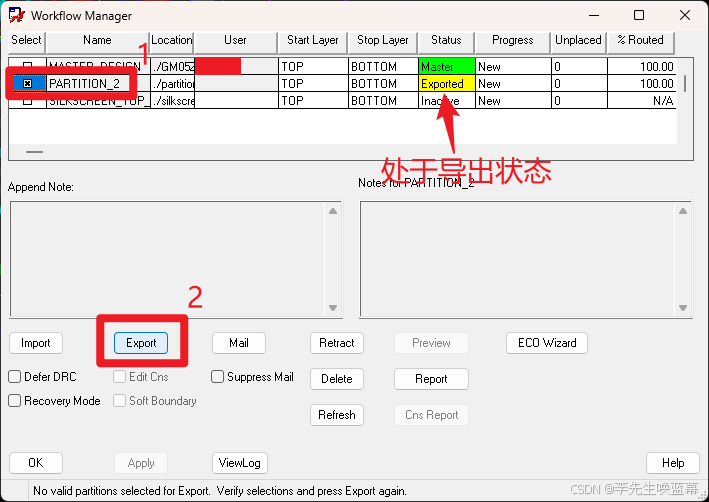

3.设置协作。Place - Design Partition - Workflow Manager,进入协作设置菜单,勾选PARTITION_2文件并点击下方的Export导出含有.dpf的文件,该文件在对应.brd目录下的文件夹—>
。
注:点击Export后弹出的窗口都选择确认或者是。
4.设计.dpf文件。可直接打开文件并进行相应的PCB设计,可编译内容仅为形状区域内,其余部分处于不可编译状态。

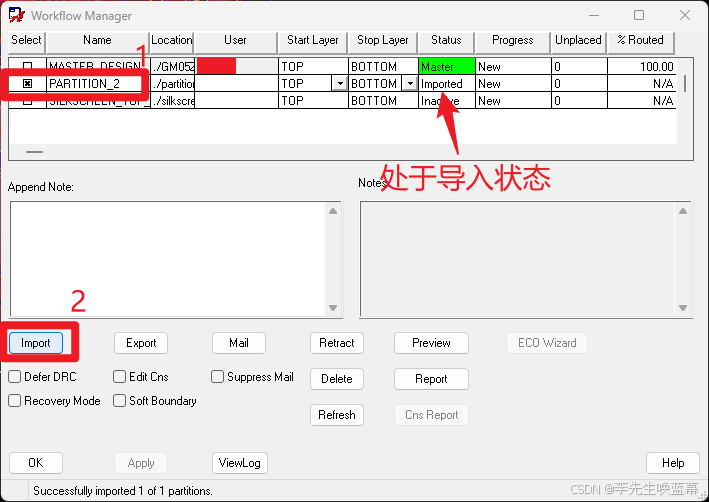

5.合板操作。等.dpf分板设计并保存好后,在.brd主板文件中选择Place - Design Partition - Workflow Manager,进入协作设置菜单,勾选PARTITION_2文件并点击下方的Import导入修改好的.dpf的文件。
注:点击Import后弹出的窗口都选择确认或者是。

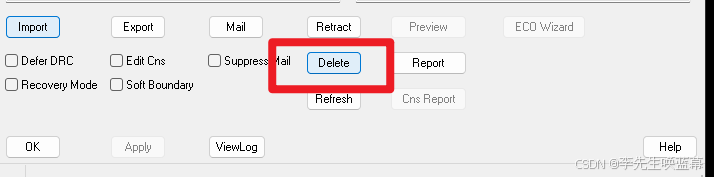

6.删除分区形状。完成合板后,在Workflow Manager菜单中勾选PARTITION_2文件并点击下方的Delete删除分板形状。
至此,即可完成多人协作的PCB设计了。
