步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（即步进角），多用于雕刻机、3D打印机等需要精确控制的设备。本篇使用ULN2003驱动五线四相减速步进电机。

1. 步进电机介绍
步进电机每次能转动的最小角度叫做步距角。
每当步进电机接收到一个驱动信号后，步进电机将按照一定的方向转动一个固定的角度。
通过控制脉冲的个数来精确的控制步进电机的角位移量，通过控制脉冲的频率来控制电机转动的速度及加速度，从而达到调速的目的。
步进电机按照相数不同分为单相、双相、多相三种，励磁方式分为1相励磁方式和2相励磁方式。

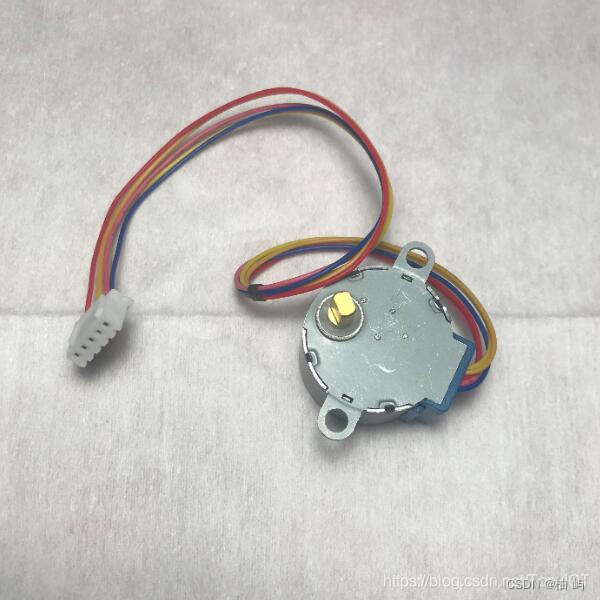

本篇使用的步进电机型号为28BYJ-48，1相励磁方式驱动，通过给ABCD四相依次通电来实现转自不停转动。

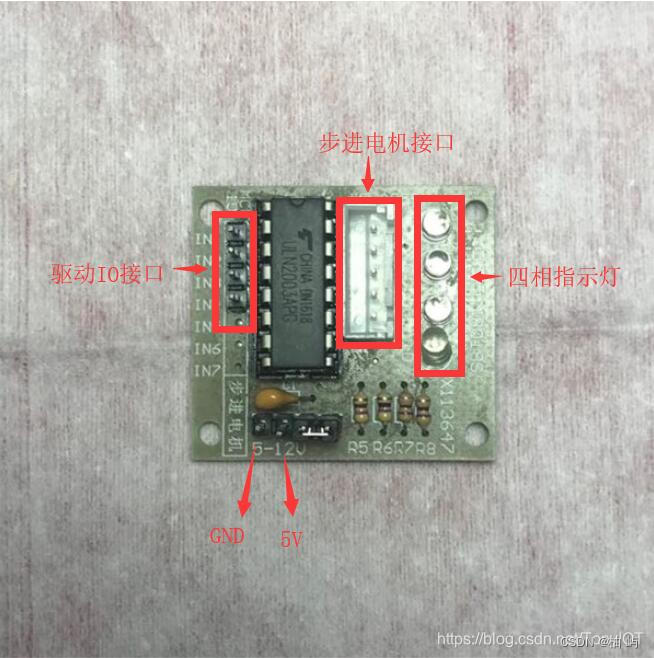

2. ULN2003驱动介绍

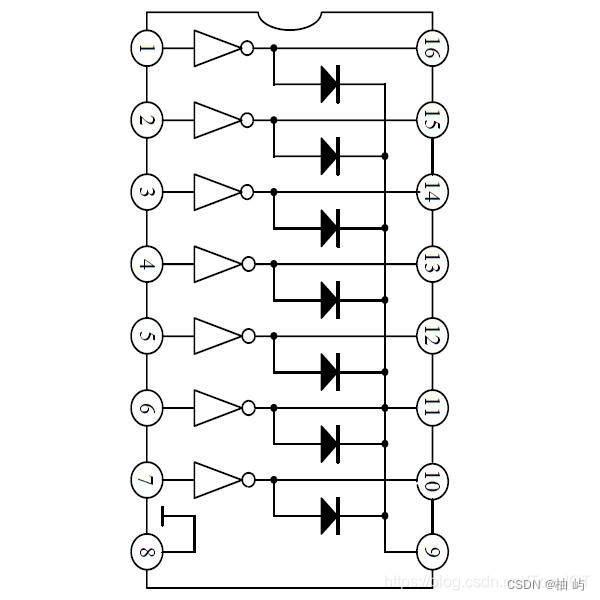

由于Arduino开发板的通用IO驱动能力有限，有些外设不能直接使用IO进行驱动，需要借助一些驱动电路间接控制大功率器件。ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中，可直接驱动继电器等负载

3. 实验材料
Uno R3开发板
配套USB数据线
面包板连接线
ULN2003驱动板
步进电机
4. 实验步骤
1. 根据原理图搭建电路。
ULN2003驱动板上IN1、IN2、IN3、IN4分别连接UNO开发板的数字引脚2，3，4，5；驱动板电源输入+、-引脚分别连接UNO开发板的5V、GND。

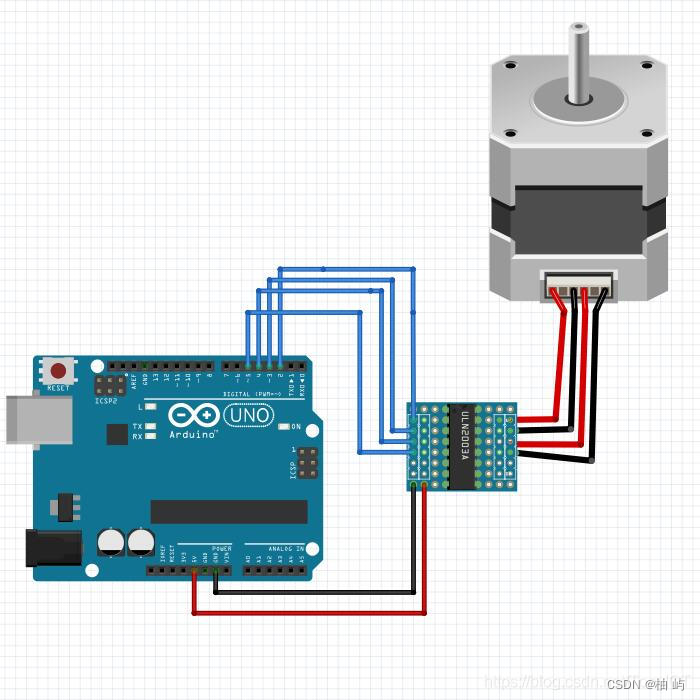

实验原理图如下图所示：

实物连接图如下图所示：

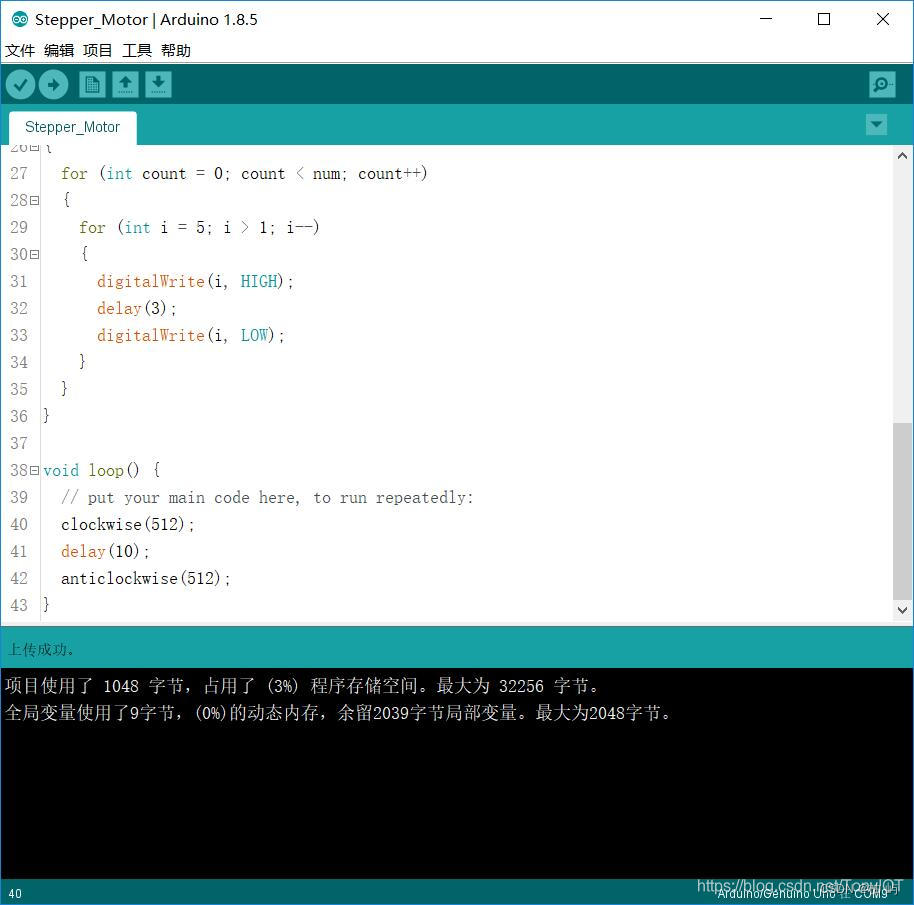

2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。


void setup() {
  // put your setup code here, to run once:
  for (int i = 2; i < 6; i++) {
    pinMode(i, OUTPUT);
  }
}

void clockwise(int num)
{
  for (int count = 0; count < num; count++)
  {
    for (int i = 2; i < 6; i++)
    {
      digitalWrite(i, HIGH);
      delay(3);
      digitalWrite(i, LOW);
    }
  }
}

void anticlockwise(int num)
{
  for (int count = 0; count < num; count++)
  {
    for (int i = 5; i > 1; i--)
    {
      digitalWrite(i, HIGH);
      delay(3);
      digitalWrite(i, LOW);
    }
  }
}

void loop() {
  // put your main code here, to run repeatedly:
  clockwise(512);
  delay(10);
  anticlockwise(512);
}
