硬件基础-元器件

ESR（Equivalent Series Resistance）：
ESR指的是等效串联电阻，主要用于描述电容器的一个电阻性质。即使在理想情况下，电容器也会有一定的电阻。这种电阻由于内部结构、材料特性和制造工艺的限制而产生。ESR的存在对于电容器的性能有重要影响：

功耗：ESR导致电容器在工作时产生额外的热量，这会导致能量损失，并可能影响电容器的性能。

稳定性：在某些电路中，特别是在高频应用中，ESR可能导致电容器对电路的影响不稳定，或者在特定频率下产生共振。

电压降：大电流流过具有较高ESR的电容器时，会导致较大的电压降，这可能对电路中的其他元件造成影响。

DCR（DC Resistance）：
DCR指的是直流电阻，主要用于描述电感器件的电阻性质。电感器件是通过线圈来实现的，因此会有一定的直流电阻。DCR通常用来衡量电感器件对直流电流的阻抗：

功率损耗：DCR会导致电感器件在通过电流时产生热量，这会造成能量损耗。

电流限制：较高的DCR意味着在通过电流时会产生较大的电压降，从而限制电感器件能够承受的最大电流。

频率响应：DCR也会影响电感器件在不同频率下的阻抗特性，尤其是在高频应用中。

总结：
ESR适用于电容器，表示其内部的等效串联电阻，对于高频电路中的稳定性和功耗有重要影响。

DCR适用于电感器件，表示其直流电阻，对于电感器件在直流和低频电路中的功耗和电流限制起着关键作用。

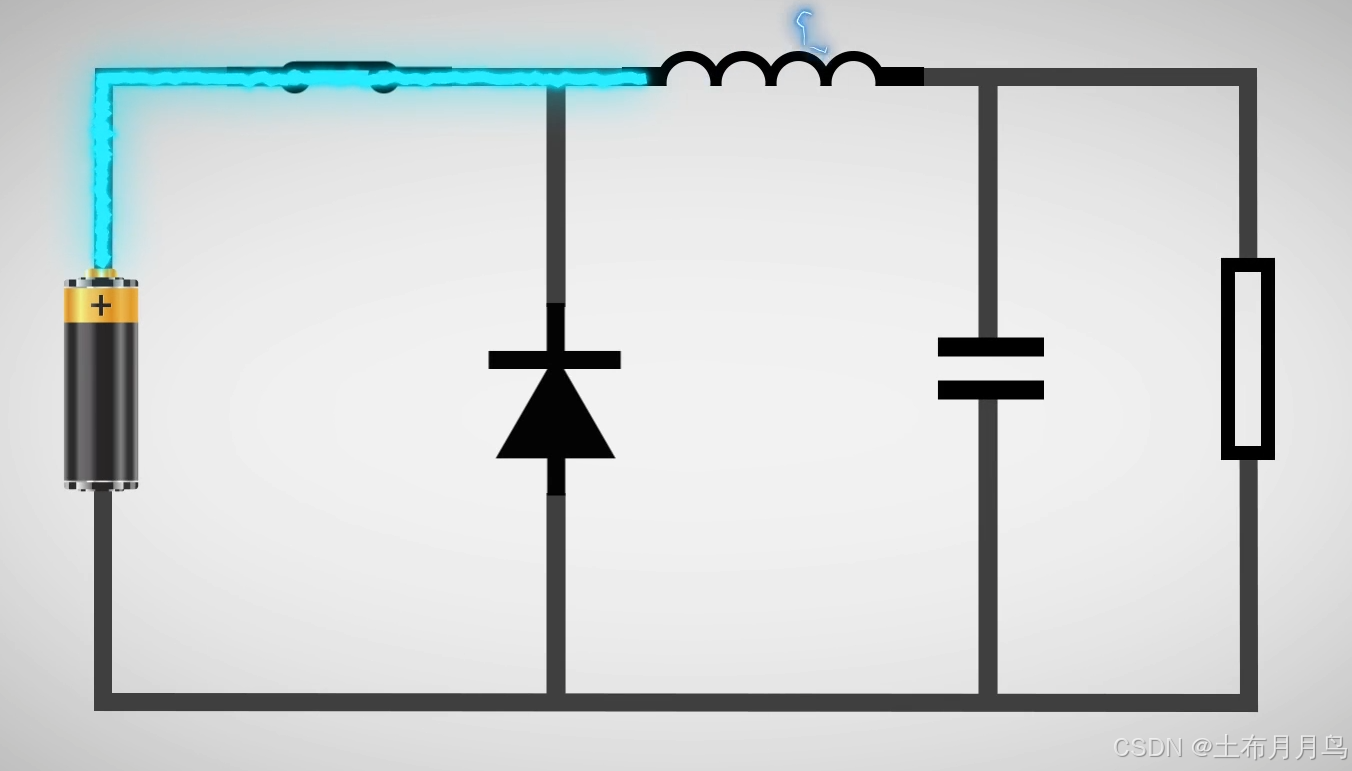

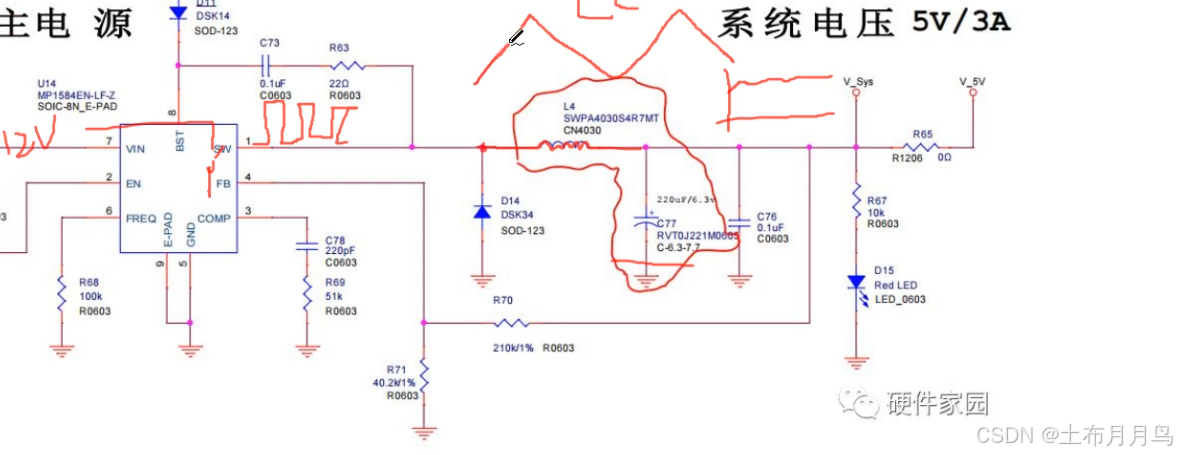

什么是buck电路

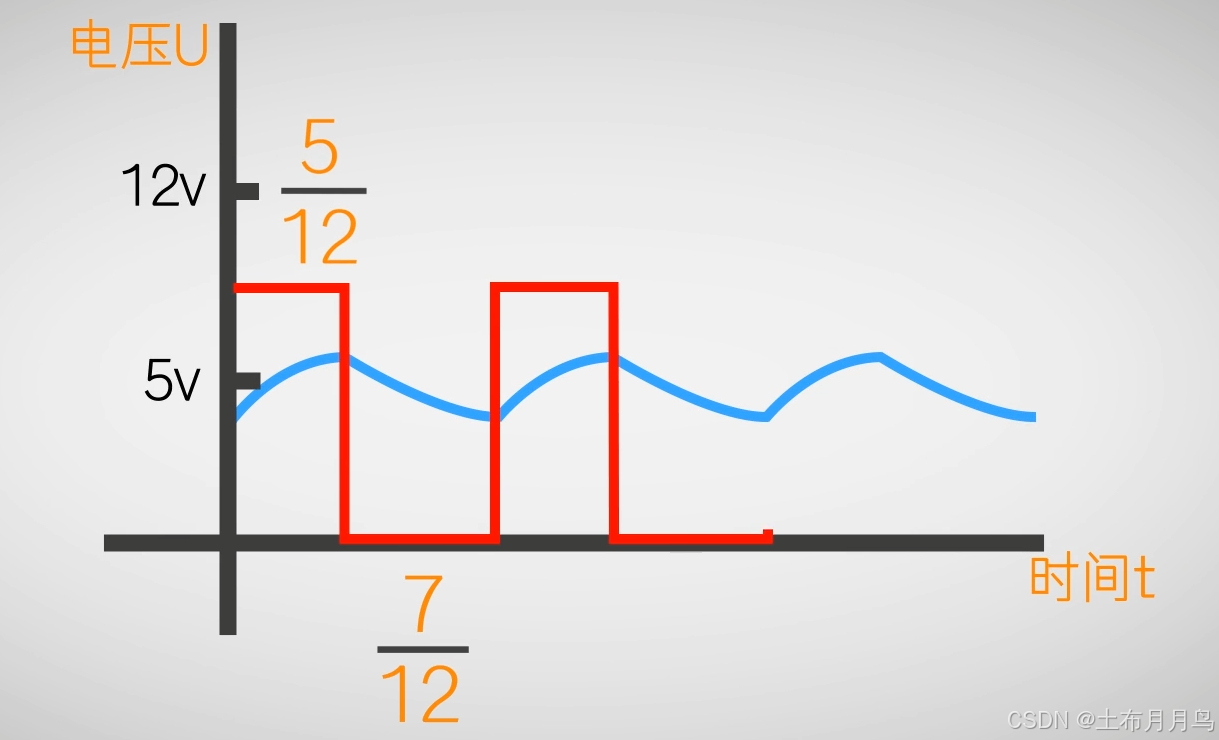

Buck电路是一种直流-直流（DC-DC）转换器电路，通常用于降低电压的目的。它是一种降压型（Step-down）转换器，能够将输入电压降低到更低的输出电压。具体来说，Buck转换器通过切换元件（通常是一个开关管或MOSFET）来周期性地将电源电压连接到电感或变压器上，然后将输出电压连接到负载。这种周期性的开关操作使得Buck电路能够有效地转换电能，并通过控制开关管的导通比例来调节输出电压。
主要特点和应用：

1.高效性：Buck电路通常具有较高的效率，因为它可以在输出电压低于输入电压时通过电感储能并减小能量损耗。
2.稳定性：通过反馈控制可以实现输出电压的稳定性，使得Buck电路在多种应用场景中能够提供稳定的电压输出。
3.应用广泛：常见于电子设备中的电源管理模块，如移动设备充电器、计算机电源、DC电机驱动器等。
4.设计复杂度：尽管基本的Buck电路设计相对简单，但在高功率和高频率应用中，设计和优化仍然需要考虑到电感的选取、开关管的选择、反馈控制电路等因素。

Buck电路的主要优势在于其能够提供稳定且高效的电压转换，使得它在现代电子设备和电源管理中应用广泛。

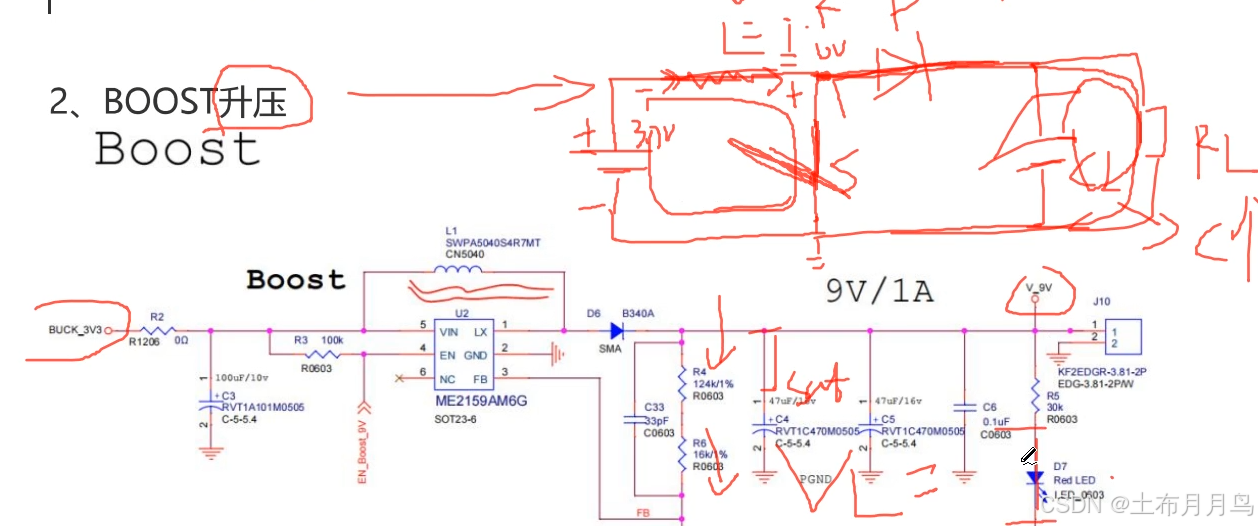

boost电路为升压

两路电流变为一路电流

电阻

不能在
