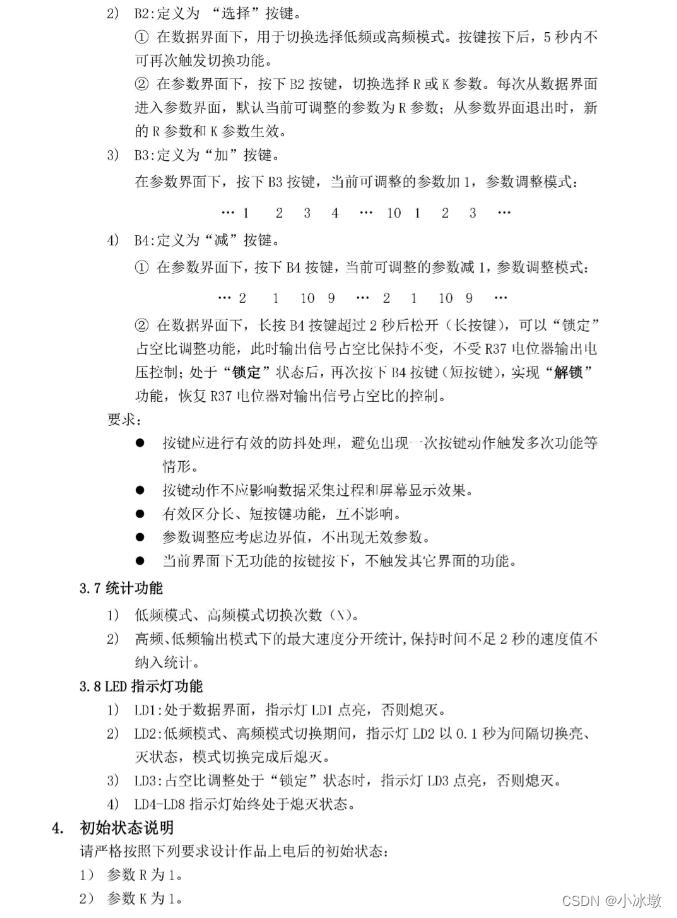

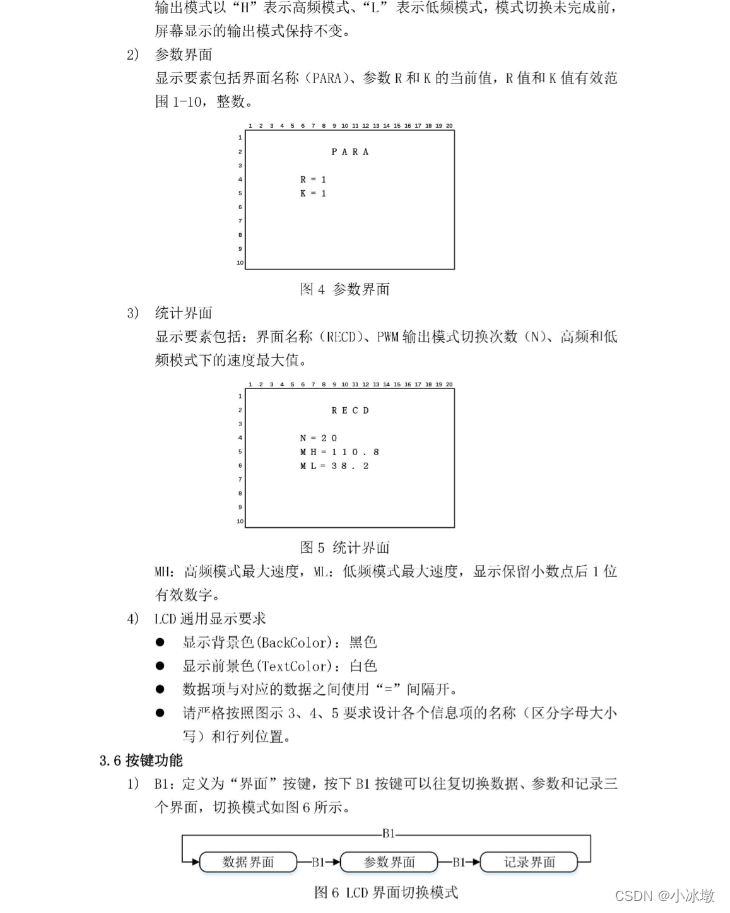

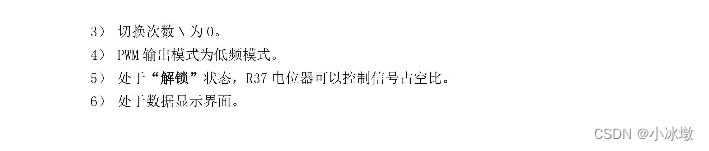

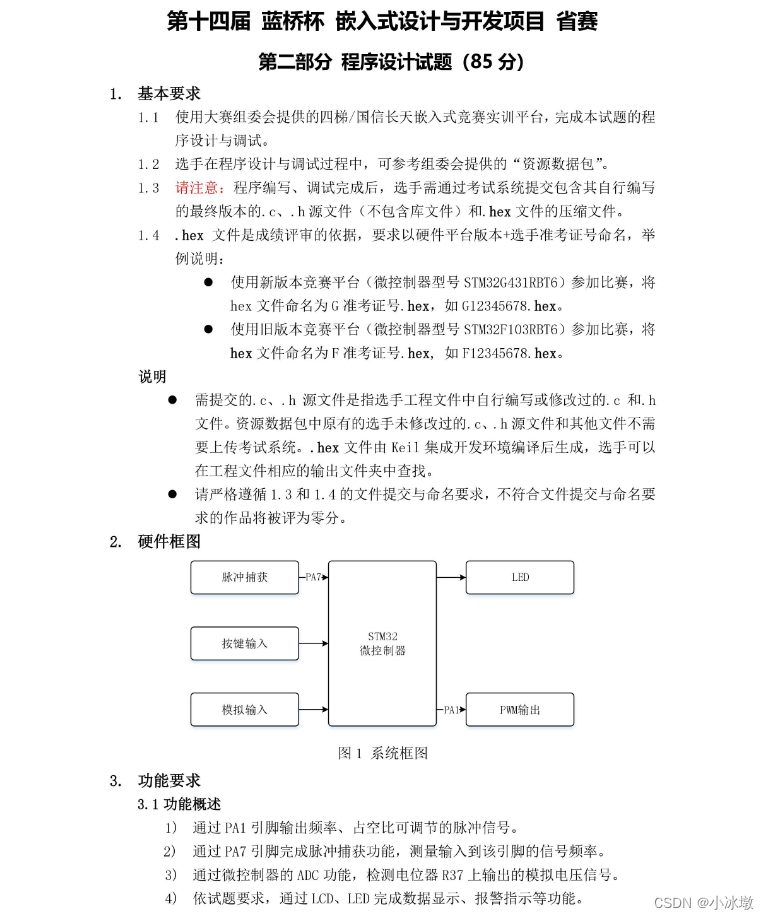

原题展示

考点精练

按键输入、LED、LCD显示、脉冲捕获、PWM、ADC、按键长按（红色为难点，橙色为较难）

CubeMax 配置

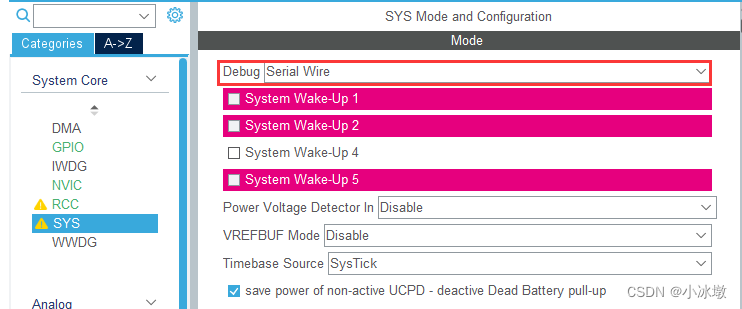

SYS配置：Serial Wire(串行调试)

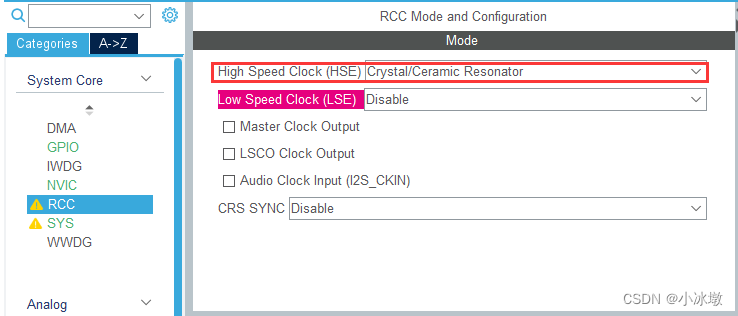

RCC配置：内部时钟

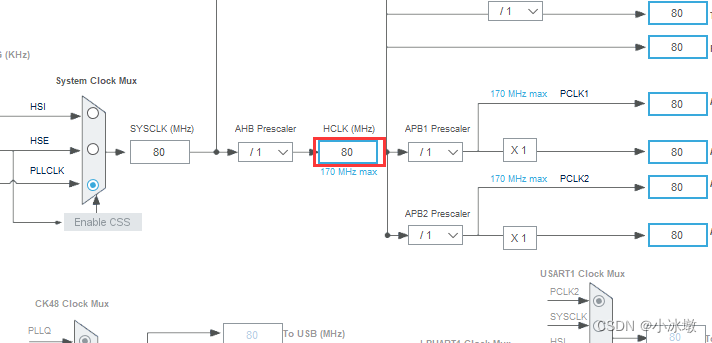

时钟配置

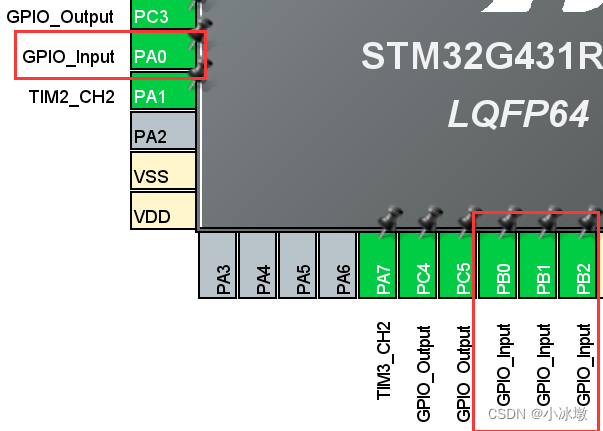

按键配置：PC0~PC3设置为GPIO_Input

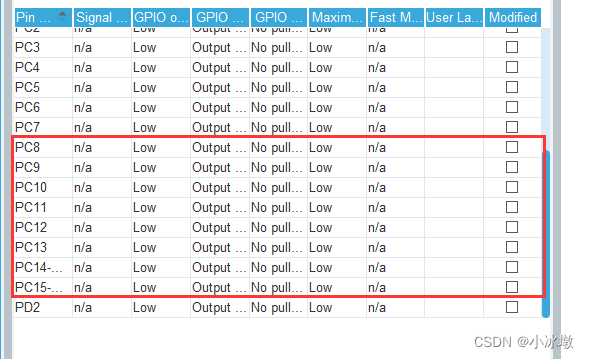

LED配置：PC8~PC15 GPIO_Ouput

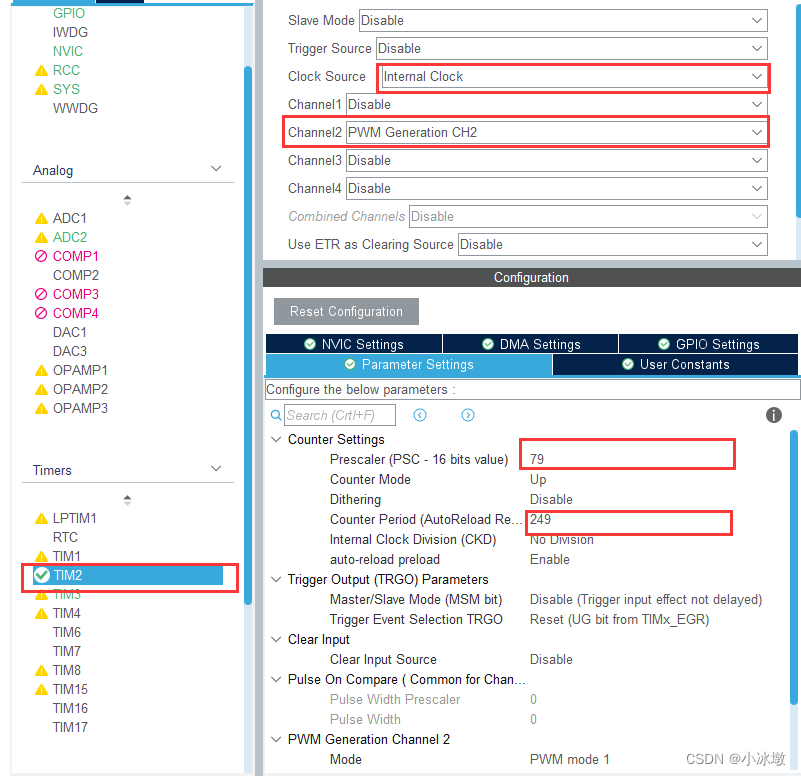

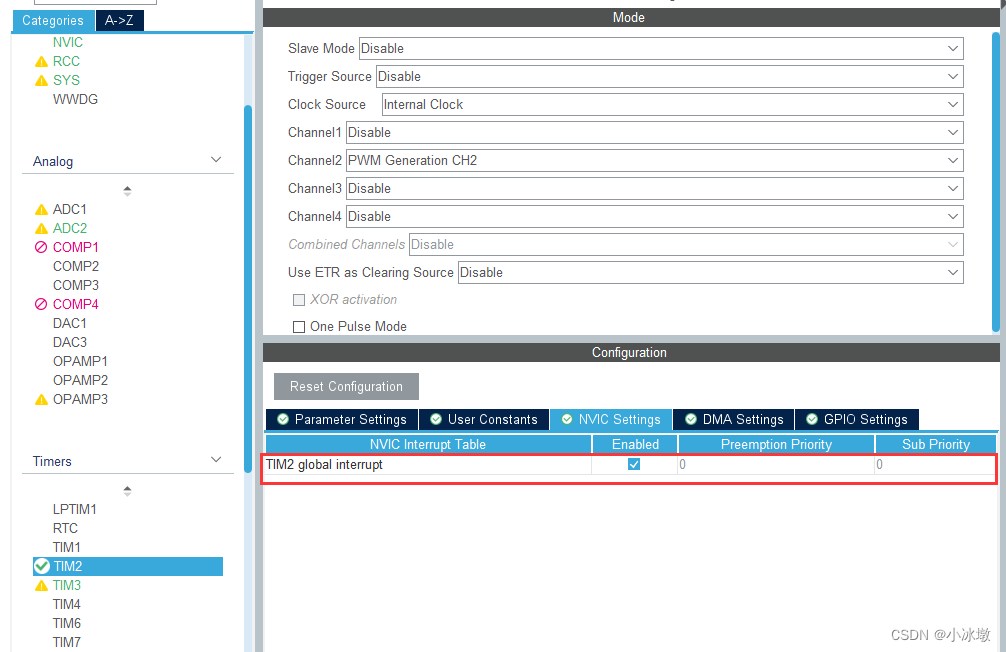

PWM配置：PA1 TIM2_CH2

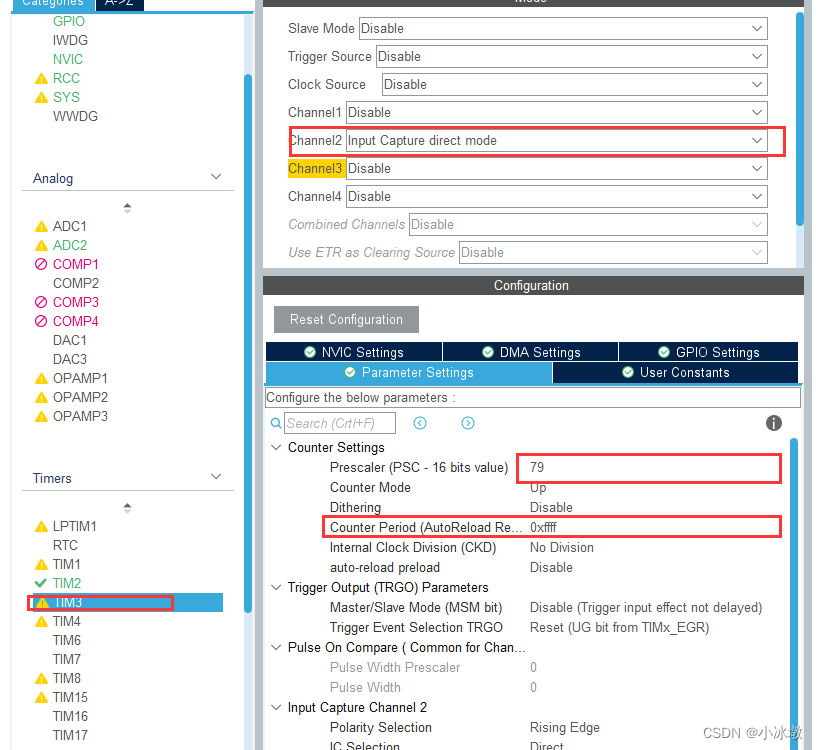

脉冲捕获：PA7 TIM3_CH2

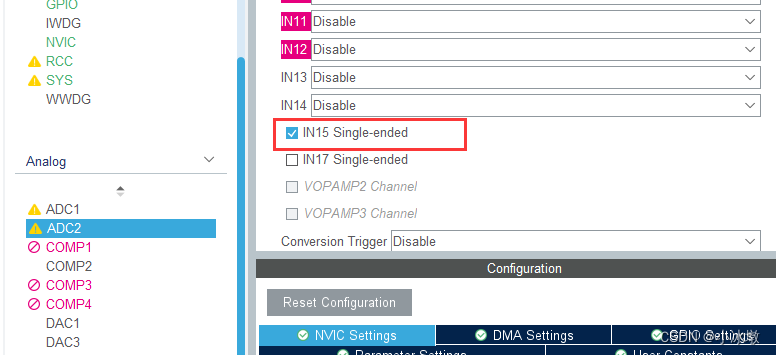

ADC配置：PB15 ADC_IN15

原题题解

相关变量

#define pi 3.14
//lcd
uint8_t jiemian,lcd_buf[21]; //初始化界面
uint8_t r=1,k=1; //参数初始化
uint8_t i_flag;//标志位
//led
uint8_t led_buf1,led_buf2,led_buf3; //赋值led
uint32_t ledTick=0xffffff,led_flag;//led计时
//key
uint8_t pm[2]={'L','H'},Frq_Mode,n;//按键切换高低频
u32 KeyTick,ModeTick;//按键防抖
uint8_t rk;//R&K数值切换
uint8_t modekey; // 判断是否是首次按下
uint8_t flag_b4;  //长按标志位
uint16_t timer2s; //延时超过两秒;
//pwm
uint8_t pc[2];  //
float v[2],v1[2];
uint8_t b4c;
uint32_t pwm_f=4000 ;//频率值
//adc
uint32_t value;
float volt;
uint8_t lock;
uint32_t AdcTick0=0,AdcTick1=0;
uint32_t tim3_cnt =0,tim3_frq;

ADC模块

void ADC_Proc(void)
{
	HAL_ADC_Start (&hadc2 );  //开启ADC2

    value= HAL_ADC_GetValue (&hadc2 );  //获取ADC2的值

	volt = value/4096.0f*3.3f;  //转换模拟值

	if(b4c == 0&jiemian==0)  //R37调节占空比
	{
		if(volt < 1)  //ADC输出小于1V，保持10%占空比
		{
		  Pwm_Control[Frq_Mode]=10;
		}
		if(volt>=1&volt<=3)  //ADC输出在1~3V内，占空比线性增长
		{
		  Pwm_Control[Frq_Mode]=(volt-1)*37.5f+10;
		}
		if(volt>3)  //ADC输出大于3V，保持85%占空比
		{
		  Pwm_Control[Frq_Mode]=85;
		}
    }
}

PWM模块

void PWM_Proc(void)
{
    if(Frq_Mode==0)  //低频模式
	{
    //调整频率
	__HAL_TIM_SET_AUTORELOAD (&htim2 ,1000000/pwm_f-1);
    //调节占空比
    __HAL_TIM_SET_COMPARE (&htim2 ,TIM_CHANNEL_2 ,(uint8_t)(250*(Pwm_Control[Frq_Mode]/100.0f)));
	}
	if(Frq_Mode==1)  //高频模式
	{
    //调整频率
	__HAL_TIM_SET_AUTORELOAD (&htim2 ,1000000/pwm_f -1);
    //调节占空比
	__HAL_TIM_SET_COMPARE (&htim2 ,TIM_CHANNEL_2 ,(uint8_t)(125*(Pwm_Control[Frq_Mode]/100.0f)));
	}
}

脉冲捕获

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
    //PA7引脚捕获脉冲
	if(htim->Instance ==TIM3 )
	{
       tim3_cnt = HAL_TIM_ReadCapturedValue (htim,TIM_CHANNEL_2);
       TIM3->CNT=0;
       tim3_frq = 80000000/(80*tim3_cnt);
	}

    if(Frq_Mode==0)
	{
		v1[0]= tim3_frq *2*pi*r/100.0f/k;
	}
	if(v[0]<v1[0]&&uwTick-AdcTick0 >2000) //统计大于2S赋值
		{
			v[0]=v1[0];
		}
	if(Frq_Mode==1)
	{
		v1[1]= tim3_frq*2*pi*r/100.0f/k;
	}
	if(v[1]<v1[1]&&uwTick-AdcTick1 >2000) //统计大于2S赋值
		{
			v[1]=v1[1];
		}
	HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_2 );
}




LCD模块

1.初始化背景
void LCD_Setting(void)
{
	//设置LCD的背景色
	LCD_Clear(Black);
	//设置LCD字体颜色
	LCD_SetTextColor(White);
	//设置LCD字体的背景色
	LCD_SetBackColor(Black);
}
2.显示功能
void LCD_Proc(void)
{

	if(jiemian == 0) ///数据界面
	{
		LCD_DisplayStringLine (Line1,(u8 *)"        DATA");
		sprintf((char*)lcd_buf ,"     M=%c",pm[i_flag]);
		LCD_DisplayStringLine (Line3,(u8 *)lcd_buf );
		sprintf((char*)lcd_buf ,"     P=%d%%",Pwm_Control[Frq_Mode]);
		LCD_DisplayStringLine (Line4,(u8 *)lcd_buf );
		sprintf((char*)lcd_buf ,"     V=%.1f",v1[Frq_Mode]);
		LCD_DisplayStringLine (Line5,(u8 *)lcd_buf );

	}
	if(jiemian == 1)  //参数界面
	{
		LCD_DisplayStringLine (Line1,(u8 *)"        PARA");
		sprintf((char*)lcd_buf ,"     R=%d",r);
		LCD_DisplayStringLine (Line3,(u8 *)lcd_buf );
		sprintf((char*)lcd_buf ,"     K=%d",k);
		LCD_DisplayStringLine (Line4,(u8 *)lcd_buf );
	}
	if(jiemian == 2) //统计界面
	{
		LCD_DisplayStringLine (Line1,(u8 *)"        RECD");
		sprintf((char*)lcd_buf ,"     N=%d",n);
		LCD_DisplayStringLine (Line3,(u8 *)lcd_buf );
		sprintf((char*)lcd_buf ,"     MH=%.1f",v[1]);
		LCD_DisplayStringLine (Line4,(u8 *)lcd_buf );
		sprintf((char*)lcd_buf ,"     ML=%.1f",v[0]);
		LCD_DisplayStringLine (Line5,(u8 *)lcd_buf );

	}
}

按键模块

1.Key_Read()子程序
#include "key.h"

#define KB1 HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0)
#define KB2 HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1)
#define KB3 HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2)
#define KB4 HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)
#define KEYPORT KB1 | (KB2<<1) | (KB3<<2) | (KB4<<3) | 0xf0

uint8_t Trg;
uint8_t Cont;

void Key_Read()
{
	uint8_t DataRead = (KEYPORT)^0xff;
	Trg = DataRead & (DataRead ^ Cont);
	Cont = DataRead;
}
2.Key_Proc()函数
void Key_Proc(void)
{
	if(uwTick-KeyTick <10)return;  //按键防抖
	KeyTick = uwTick;

    Key_Read ();  //调用KEY_Read子程序

    //B4按键控制PWM占空比
	if(Trg&0x08 && Cont == 0x08 && jiemian==0)  //在数据界面下，短按解锁PWM状态
	{
		flag_b4 = 1;
	}
	else if(Trg!=0x08 && Cont == 0x08 && jiemian==0)  //数据界面下，长按锁定PWM状态
	{
		flag_b4 = 2;
	}
	else  //其他情况，状态保持
	{
		flag_b4 = 0;
	}

	//B1按键功能
	if(Trg & 0x01)
	{
		if(jiemian>1)  //界面切换
			jiemian=0;
		else
			jiemian++;

		if(jiemian ==1) //从数据界面进入参数界面默认可调整参数为R
			rk=0;

		LCD_Clear (Black); //界面切换后自动清屏
	}

    //B2按键功能
	if(Trg & 0x02)
	{
		if(jiemian==0)  //切换高低频
		{
		   if(modekey == 1)
		      {

				if(Frq_Mode==0&&uwTick-ModeTick>=5000) //五秒内不能再次按下
				{
					Frq_Mode=1;  //切换高频率
					ModeTick = uwTick;   //重置ModeTick
					n++;  //高低频率切换次数加一
					ledTick=uwTick;    //重置led
					LCD_Clear (Black);
				}
				else if(Frq_Mode==1&&uwTick-ModeTick>=5000)
				{
					Frq_Mode=0;  //切换低频率
					ModeTick = uwTick;  //重置MoedTick
					n++;  //高低频率切换次数加一
					ledTick=uwTick;   //重置LedTick
					LCD_Clear (Black);
				}
		    }

		    if(modekey==0) //首次切换
	        {
				Frq_Mode=1;
				modekey = 1;
				ModeTick = uwTick;
				n=1;
				ledTick=uwTick;
				LCD_Clear (Black);
			}
			led2_flag =1;
		}

	   if(jiemian==1) //切换R&K调整参数
	   {

			if(rk==0)
			{
				rk=1;  //K可调

			}
			else
				rk=0;  //R可调
		}
	}

    //B3按键功能
	if(Trg & 0x04)
	{
		if(jiemian ==1)  //参数界面下R&K加一
		{
		if(rk==0)
		{
			if(r<10)
				r++;
			else  //循环置为1，清屏一次
			{
				r=1;
				LCD_Clear (Black);
			}
			AdcTick0 =uwTick;
			AdcTick1 =uwTick;
		}
		if(rk==1)
		{
			if(k<10)
				k++;
			else  //循环置为1，清屏一次
			{
				k=1;
				LCD_Clear (Black);
			}
			AdcTick1 =uwTick;
			AdcTick0 =uwTick;
		}
	   }
	}

    //B4按键功能
	if(Trg & 0x08)
	{
		if(jiemian == 1) //参数界面下R&K减一
		{
		  if(rk==0)
			{
			  if(r>1&&r<10)
			  {
				  r--;
			  }
			  else if(r==10) //R减为9，清屏一次
			  {
				  r--;
				  LCD_Clear (Black);
			  }
			  else  //循环置为10
			  {
				  r=10;
			  }
			  AdcTick0 =uwTick;
			  AdcTick1 =uwTick;
			}
		  if(rk==1)
			{
			if(k>1&&k<10)
			{
		     	k--;
			}
			else if(k==10)  //K减为9，清屏一次
			{
				k--;
				LCD_Clear (Black);
			}
			else  //循环置为10
			{
				k=10;
			}
			AdcTick1 =uwTick;
			AdcTick0 =uwTick;
			}
		}
	}
}

LED模块

1.Led_Read子程序
#include "led.h"

void Led_Read(uint8_t led_control1)
{
	HAL_GPIO_WritePin(GPIOC,0xffff,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC,led_control1<<8,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}
void Led_Read2(uint8_t led_control2)
{
	HAL_GPIO_WritePin(GPIOC,led_control2<<8,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}
void Led_Read3(uint8_t led_control3)
{
	HAL_GPIO_WritePin(GPIOC,led_control3<<8,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}
2.Led_Proc函数
void Led_Proc()
{
    //DATA界面，长亮LD1
	if(jiemian==0)
	{
		led_buf1 =0x01;
	}
	else            //熄灭LD1
		led_buf1 &=~0x01;

    //高低频率切换5秒内，LD2间隔0.1秒闪烁
	if(n>0&&uwTick-ModeTick<=5000)
	{
		if(uwTick-ledTick <=100)  //点亮
		{
			led_buf2 = 0x02;
		}
		if(uwTick-ledTick2>100&&uwTick-ledTick<=200)  //熄灭
		{
			led_buf2 &=~ 0x02;

		}
		if(uwTick-ledTick>200)  //重置ledTick
		{
			ledTick=uwTick;
		}
	}
	else   //5秒后关闭LD2
		led_buf2 &=~0x02;

    //PWM锁住，常亮LD3
	if(b4c==1)
	{
		led_buf3 = 0x04;
	}
	else
	{
		led_buf3 &=~0x04;
	}

	Led_Read(led_buf1);
	Led_Read2(led_buf2 );
	Led_Read3 (led_buf3 );

}

计时设计

void Timer_Proc()
{
    //计时数据界面下，按下B4
	if(flag_b4 ==2)
	{
        timer2s+=50;
		if(timer2s >2000&jiemian==0) //数据界面，长按2s锁定PWM占空比状态
		{
			if(lock==0)
			lock=1;
			b4c=1;
		}
		else
		{
			if (jiemian == 0 & lock==1)  //数据界面，短按解锁PWM占空比状态
			{
				lock=0;
			    b4c=0;
			}
		}
	}
	else if(flag_b4 == 0)
	{
		timer2s = 0;   //置位timer2s
	}

    //PWM高低频率切换
	if(n%2==0)
	{
		if(pwm_f >4000) //5秒内PWM输出频率均匀增加
		{
		  pwm_f -=16;
		  AdcTick0 =uwTick;
		  AdcTick1 =uwTick;
		}
	}
	else
	{
		if(pwm_f <8000) //5秒内PWM输出频率均匀降低
		{
		  pwm_f+=16;
		  AdcTick1 =uwTick;
		  AdcTick0 =uwTick;
		}
	}
	if(pwm_f ==8000)
			i_flag = 1;
	if(pwm_f==4000)
			i_flag=0;

	 TIM2->ARR=1E6/pwm_f-1;   //捕获脉冲频率
     TIM2->CCR2 = (TIM2->ARR+1)*pc[i]/100;  //捕获脉冲占空比
}

主函数

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_ADC2_Init();
  MX_TIM2_Init();
  MX_TIM3_Init();
  /* USER CODE BEGIN 2 */

	LCD_Init();
	LCD_Setting();
    //设置自动重载值
    TIM2->ARR=245;
    //设置定时器比较值
    TIM2->CCR2=125;
    //启动TIM2里的PWM
	HAL_TIM_PWM_Start (&htim2 ,TIM_CHANNEL_2 );
    //启动TIM3里的脉冲捕获
	HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_2 );
    //初次上电
	modekey=0;
	//初始AdcTick0和AdcTick1
	AdcTick0 =uwTick;
	AdcTick1 = uwTick;
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */

  while (1)
  {
    /* USER CODE END WHILE */
      LCD_Proc();
	  ADC_Proc();
	  Key_Proc();
	  Timer_Proc();
	  Led_Proc();
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

总结

       蓝桥杯第十四届题目相对较难，考点之间的联系比较紧密。脉冲捕获和按键长按是比较新的考点，很容易让人摸不同头脑，但最重要的还是有扎实的基础和清晰的逻辑。

   好了，以上就是蓝桥杯嵌入式第十四届省赛的编程题目解析，如果有什么问题和建议都欢迎在评论区提出来喔。

小冰墩
关注
蓝桥杯嵌入式省赛模板构建——UART接收
m0_73075546的博客
03-11 448
单片机接收电脑发送的数据 程序设计步骤 1.配置USART1的PA9,PA10为串口收发引脚 2.配置USART的波特率、奇偶校验位、停止位、时钟 3.勾选NVIC Setting中的使能USART1的中断 4.将source生成的.c和.h文件移植到目标工程 4.1 USART初始化部分需要移植NVIC初始化内容 4.2 在it.c中添加USART1_IRQHandler中断服务函数 4.3在主函数中启动HAL_UART_Receive_IT(&huart1,rx_buf,1);
【第十届蓝桥杯嵌入式省赛程序题解析】
m0_65700052的博客
03-05 1201
第十届蓝桥杯省赛程序题解析
蓝桥杯嵌入式基础模板
wei_Embedded_z的博客
03-24 608
蓝桥杯嵌入式基础模块 蓝桥杯嵌入式基本知识点 蓝桥杯比赛
嵌入式蓝桥杯省赛模板
风间琉璃的博客
01-29 2236
1.整体框架 在HAL库底层和MAIN应用层之间建立一个BSP中间层，HAL库底层由官方提供，BSP文件夹里用于各种外设硬件的初始化和基本功能函数编写，MAIN应用层编写程序的整个控制流程。 2.BSP模块 使用STM32CubeMX初始化时钟和外设 变量别名定义： typedef signed char int8_t; typedef signed short int int16_t; typedef signed int int3
第十届蓝桥杯嵌入式省赛程序设计题解析（基于HAL库）
weixin_64259743的博客
03-07 779
第十届蓝桥杯嵌入式设计与开发项目省赛
蓝桥杯单片机预赛项目第十届：工程文件与测试反馈
资源摘要信息: "蓝桥杯单片机第十届预赛工程文件及注释——已上板测试" 蓝桥杯是中国一个知名的计算机类竞赛，主要针对大学生和软件开发者，其中单片机赛事是其组成部分之一。单片机是指一个集成电路芯片，它将微...
7-STM32G431RB蓝桥杯
m0_63459888的博客
06-10 1245
CASE（例程自敲-针对lqb）: 前两个电位器是调电压的，后两个是调频率的 每做一次赛题就要重新开始 希望每次重新做一道主观题时，都能重新构建工程->重新编写每个驱动程序->写逻辑层上的代码希望每写一遍，加深一遍记忆。工程建立越熟练越好，基础驱动编写越快越好。 赛前准备： 十四届解读： 客观15%，设计85% 有机器评审，需要严格按照试题初始要求去做，例如这个如果一开始显示的是PA7,那之后按键的切换顺序就会变的；就会导致没了一定分数的，这是比较可惜的，所以我们一定要严格按照
蓝桥杯嵌入式模板构建_adc
qq_49079545的博客
01-26 623
1.引脚配置 两个引脚一样的配置 2、代码 //实现读取ADC值的函数 uint16_t Get_ADC1() { uint16_t adc; HAL_ADC_Start(&hadc1); adc = HAL_ADC_GetValue(&hadc1); return adc; } uint16_t Get_ADC2() { uint16_t adc; HAL_ADC_Start(&hadc2); adc = HAL_ADC_GetValue(&
2024蓝桥杯嵌入式模板代码详解
DZJ_Nirvana
04-20 3173
打开工程后，首先点击【System Core】，准备配置RCC和SYS。keil文件里，点击项目名Demo_dzj，添加一个新的组，并改名为bsp。打开项目文件夹，创建名为bsp的文件夹，以后自己编写的代码都存放于此。
蓝桥杯嵌入式模板的构建——STM32G431RB(LCD和ADC采集电压)
pixjaofiaf62的博客
05-12 1466
基于LED和按键的模板来写的 下载工程的链接 蓝桥杯嵌入式模板的构建——STM32G431RB（LED和按键的配置）-其它文档类资源-优快云下载 工程的配置 需要用到官方给到的LCD的例程 我们只需要移植就好了 底层驱动不用我们来写 需要移植的文件有 Inc------>lcd.h fonts.h Src------>lcd.c 后面就是直接的简单的相关.c文件的引入 这里就不多描述了 PS:头文件只需要引入l...
蓝桥杯各个模块程序模板
10-20
以上代码都是经过本人精心优化的，蓝桥杯比赛备赛用。比较适合初学者。
蓝桥杯嵌入式扩展板资源包
06-01
蓝桥杯嵌入式决赛使用的扩展板的资料包。里面包括7个测试工程，涉及所有外设。原理图。
蓝桥杯嵌入式模板构建_usart
qq_49079545的博客
01-24 1100
串口的简单使用，滴答定时器优先级与串口优先级，滴答优先级所在的位置，怎么调整优先级
蓝桥杯嵌入式模板构建_tim
qq_49079545的博客
01-27 817
1、基本定时器TIM6配置及说明（需要中断） 代码部分： TIM6_Init(); //初始化定时器不意味着开启了中断，需要下面代码开启中断 HAL_TIM_Base_Start_IT(&htim6);//每100ms触发一次中断 void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)//溢出事件（更新事件）回调函数 { if (htim->Instance == TIM6) { //想干啥干啥 } } 忘记配
蓝桥杯嵌入式模板构建_Start
qq_49079545的博客
01-22 447
1.Pinout & Configuration 1.1 配置时钟相关 基准时钟： System Core->SYS->Timebase Source->SysTick（滴答定时器） 1.2中断分组 System Core->NVIC->Priority Group->4 bit for pre-emption 0 bit for subpriority(16级抢占优先级，0级响应优先级) 1.3RCC 2.Clock & Configuration 蓝
蓝桥杯嵌入式——省赛模板构建
m0_73075546的博客
01-31 582
时钟配置，配置系统时钟为80MHz。
蓝桥杯嵌入式CT117E硬件开发平台经验分享02 | 工程模板
qq_20467929的博客
10-17 494
蓝桥杯CT117E开发板入门讲解 | 使用方法 关于库函数的工程模板： 本章讲解如何建立一个蓝桥杯竞赛驱动模板文件。首要根据的是官方提供的LCD显示DEMO工程，在此工程的基础上进行扩展与使用。 打开LCD驱动工程DEMO，通过下图可以看到整个工程关于组的分类。 配置工程注意事项：查看工程设置，方便记忆：选用STM32的型号为STM32F103RBT6；自行选择输出、链接的文件夹；设置STM32工程的宏和头文件路径包含；查看Debug选项设置；设置所选用的STM32F103的内存大小。 自行设
蓝桥杯笔记——嵌入式省赛模板构建（一）构建源工程和待提交工程
2302_80724333的博客
01-23 333
6.接下来打开工程，添加启动文件（.s文件如果找不到可以去历届蓝桥杯给的资料里找），然后进行编译，零报错零警告就没问题。4.时钟树配置，输入晶振改成24HZ，使得输出晶振输出80HZ,配置如图所示。1.首先打卡cubemx，创建新工程，选择芯片stm32g431rbt。2.系统配置，时基源选择SysTick，其他默认即可。3.时钟配置选择外部晶振时钟源，其他默认即可。5.接下来配置项目，如图配置即可，其他默认。接着点生成就可以了，源工程就创建好了。以上就是最小基本单元的配置全过程。
蓝桥杯嵌入式省赛各种模块总结stm32g431（以及各种配置和细节总结）
abc123sdc的博客
03-03 2847
蓝桥杯嵌入式stm32g431省赛各种模块总结（以及各种配置和细节总结）如有不足，欢迎大伙指正
蓝桥杯嵌入式模板
最新发布
03-14
### 蓝桥杯嵌入式竞赛模板与示例代码 在蓝桥杯嵌入式竞赛中，构建一个高效的工程模板对于快速解决问题至关重要。以下是一个基于STM32 HAL库的UART通信模板示例[^1]： #### UART串口初始化模板 此模板展示了如何使用HAL库完成基本的UART配置。 ```c #include "stm32f4xx_hal.h" UART_HandleTypeDef huart2; void MX_USART2_UART_Init(void) { huart2.Instance = USART2; huart2.Init.BaudRate = 9600; // 波特率设置为9600 huart2.Init.WordLength = UART_WORDLENGTH_8B; // 数据位长度为8位 huart2.Init.StopBits = UART_STOPBITS_1; // 停止位为1 huart2.Init.Parity = UART_PARITY_NONE; // 无校验 huart2.Init.Mode = UART_MODE_TX_RX; // 发送接收模式 huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE; // 关闭硬件流控 huart2.Init.OverSampling = UART_OVERSAMPLING_16; if (HAL_UART_Init(&huart2) != HAL_OK) { // 初始化USART2 Error_Handler(); // 错误处理函数 } } // 发送字符串函数 void SendString(const char *str) { while (*str) { HAL_UART_Transmit(&huart2, (uint8_t *)str, strlen(str), HAL_MAX_DELAY); str++; } } ``` 上述代码片段实现了UART外设的基本初始化，并提供了发送字符串的功能。这可以作为解决涉及串口通信问题的基础框架。 --- #### BSP驱动层设计 为了提高程序可维护性和扩展性，通常会在项目中引入BSP（Board Support Package）架构。以下是创建BSP文件夹并将其集成到Keil工程的具体操作步骤[^4]： 1. **新建文件夹**：在工程根目录下创建名为`bsp`的文件夹。 2. **添加组至Keil工程**：右键点击Keil工程窗口中的“Groups”，选择“Add Group...”，命名为`bsp`。 3. **配置头文件路径**：进入“Options for Target -> C/C++”页面，在“Includes”字段加入`\bsp\`. 通过这种方式分离底层硬件接口逻辑和上层应用业务逻辑，有助于团队协作开发以及后期功能迭代升级。 --- #### 输入输出标准化实践 根据蓝桥杯评分准则[^3]，参赛者需严格按照题目指定的数据格式读取输入参数并通过标准输出返回计算结果。下面是一段用于验证用户按键状态变化的小例子[^5]: ```c #include "main.h" #include "gpio.h" #define DELAY_TIME_MS 500 int main(void) { HAL_Init(); SystemClock_Config(); MX_GPIO_Init(); uint8_t prev_state = GPIO_PIN_RESET; while (1) { uint8_t current_state = HAL_GPIO_ReadPin(USER_BUTTON_GPIO_Port, USER_BUTTON_Pin); if ((current_state == GPIO_PIN_SET) && (prev_state == GPIO_PIN_RESET)) { printf("Button Pressed\n"); } prev_state = current_state; HAL_Delay(DELAY_TIME_MS); // 防抖动延迟时间设定 } } ``` 该实例演示了检测按钮按下事件的过程，同时利用printf语句模拟向控制台打印消息的行为。实际比赛中可能需要替换为特定设备上的显示组件更新动作。 ---
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
