计算机网络—传输层（形象的知识点总结+题目自测）

我们即将进入计算机网络世界的"交通管理局"——传输层！系好安全带，我们这就把枯燥的协议变成刺激的冒险故事！

 🚀 传输层服务

想象你正在网购，传输层就是那个神秘的物流中心。它拍着胸脯保证："亲！您的数据包我们一定使命必达！"

但仔细看它的服务清单：
1. 快递分拣服务：不仅送快递，还要把不同形状的包裹（视频/文字/游戏数据）分类到正确的货架（应用程序）
2.特快专递与平邮选择：着急的用"顺丰加急"（TCP可靠传输），不重要的用"普通包裹"（UDP尽最大努力）
3.破损包赔服务：发现包裹损坏立即要求重发（丢包重传）
4.智能限流系统：根据收件人仓库容量调整发货速度（流量控制）

传输层的核心作用

• 为应用层提供端到端的逻辑通信服务
• 与网络层的区别（网络层：主机到主机；传输层：进程到进程）
• 屏蔽底层网络细节，提供可靠/不可靠传输

突然，快递员小明抱着箱子冲进来："经理！收件人仓库爆仓了！" 这就引出了...

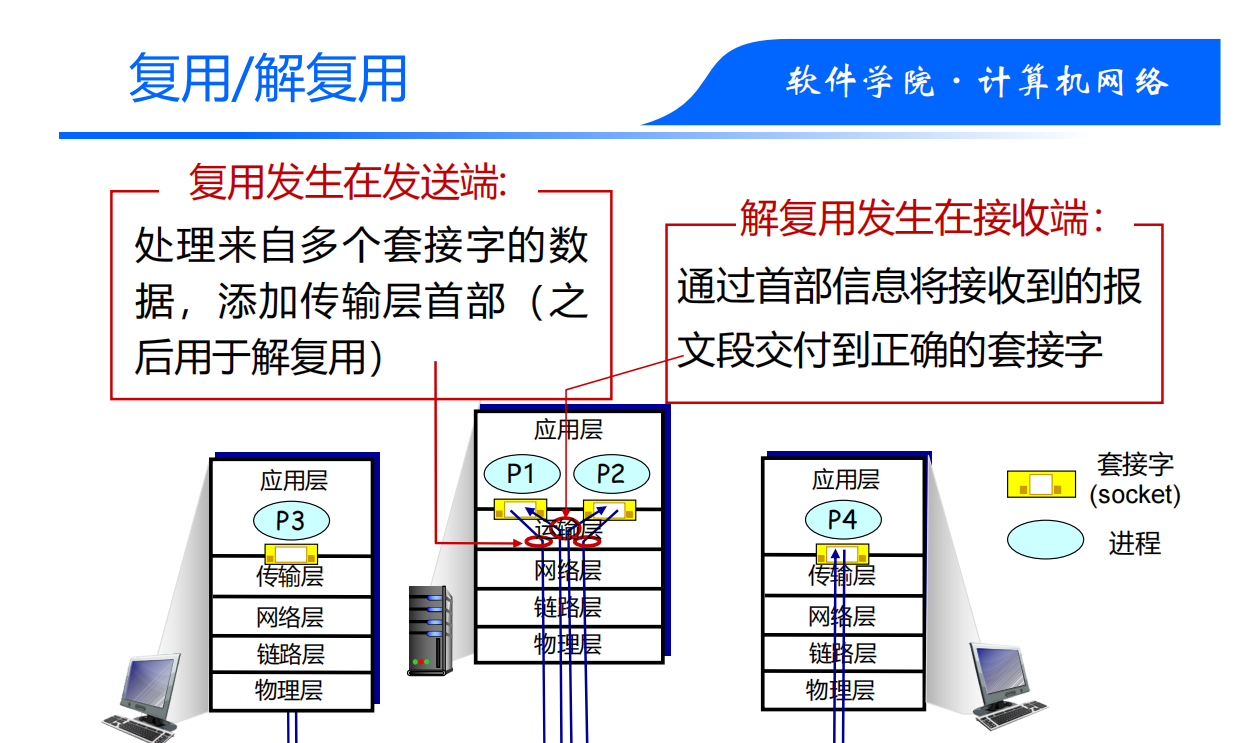

 🎭多路复用与解复用

想象你在大学食堂，所有窗口都喊着："9527号！你的麻辣香锅好了！" 这里的玄机是：
- 多路复用：食堂阿姨把30份外卖装进1辆餐车（把多个应用数据打包进1个网络层数据包）
- 解复用：每个宿舍楼阿姨根据外卖单号分拣（通过端口号区分不同应用程序）

多路复用（Multiplexing）​

• ​定义：在发送端，传输层将来自多个应用进程的数据合并到一个网络层（IP）数据报中，通过同一网络连接发送。
• ​目的：提高网络资源利用率，避免为每个应用进程单独建立物理连接。
• ​实现方式：通过源端口号标识不同应用进程的数据。

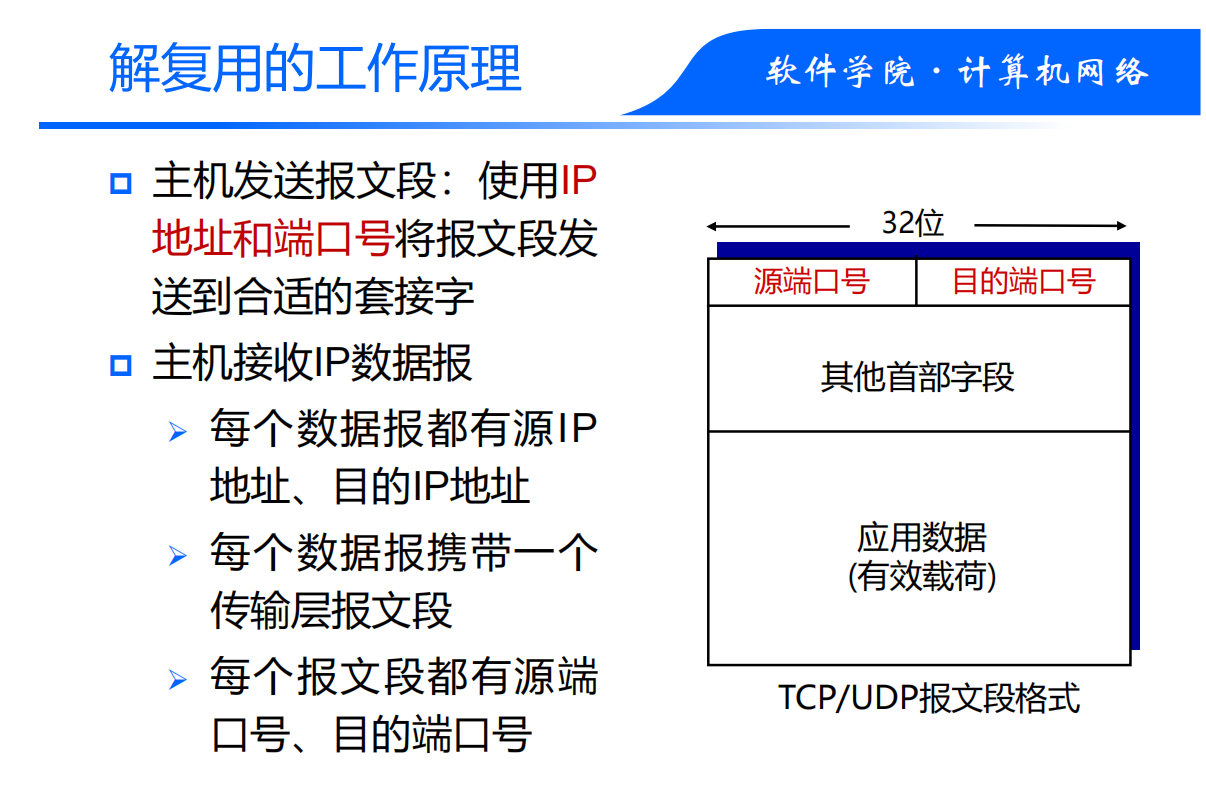

​多路分解（Demultiplexing）​

• ​定义：在接收端，传输层根据报文头部信息（如端口号）将数据正确分发到目标应用进程。
• ​目的：确保数据准确送达目标进程，避免混淆。
• ​实现方式：通过目的端口号匹配目标进程。

实现机制

​1. 关键标识符

传输层通过以下两个字段实现复用与分解：

•  ​端口号（Port）​：16位整数（0~65535），唯一标识主机上的应用进程。
  • ​知名端口：0~1023（如HTTP:80、HTTPS:443）。
  • ​注册端口：1024~49151（如MySQL:3306）。
  • ​动态端口：49152~65535（临时分配给客户端进程）。
• ​IP地址：区分不同主机。

​2. 多路复用的过程（发送端）​

1. 应用进程通过套接字（Socket API）（见后文详细介绍套接字）发送数据。
2. 传输层为数据添加源端口号​（标识发送进程）和目的端口号​（标识接收进程）。
3. 多个套接字的数据被合并到同一网络层数据报中发送。

示例：

• 主机A同时运行浏览器（端口1234）和邮件客户端（端口5678），两者通过同一网络接口发送数据。
• 传输层将两者的数据分别标记为源端口:1234和源端口:5678，合并后通过IP层发送。



 📮 第3站：UDP协议

认识一下UDP先生，他的工作信条是："我送了，收到算你幸运，没收到的...随缘吧～"
- 工作日常：不签合同（无连接）、不记客户信息、包裹扔到门口就跑
- 必杀技三连：DNS查询（"百度的IP是多少？"）、视频会议（丢几帧无所谓）、在线游戏（延迟比准确重要）

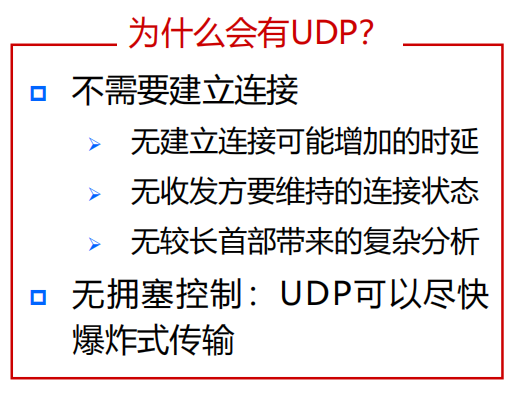

UDP优点

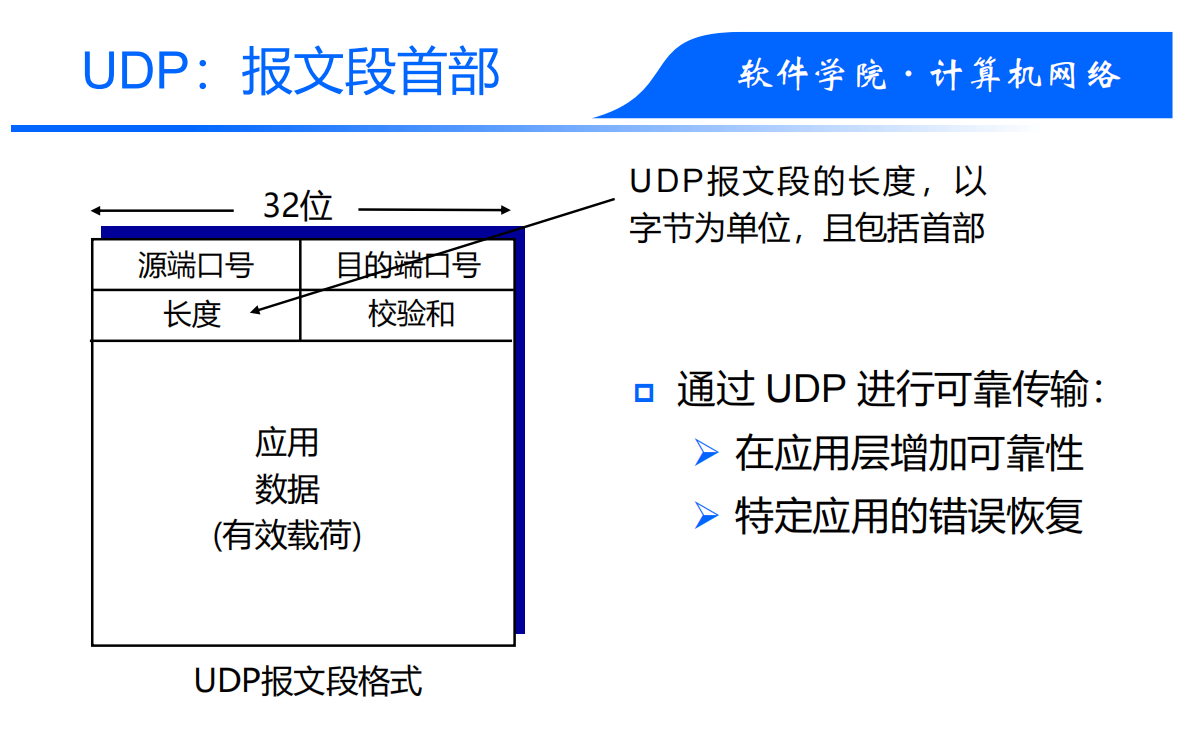

UDP报文段格式

UDP报文段由8字节固定头部和数据部分组成，结构如下

字段说明：

• ​源端口号（Source Port）​：发送方端口（可选，全0表示无端口）。
• ​目的端口号（Destination Port）​：接收方端口（必需）。
• ​长度（Length）​：整个UDP报文的总字节数（最小为8，即仅有头部）。

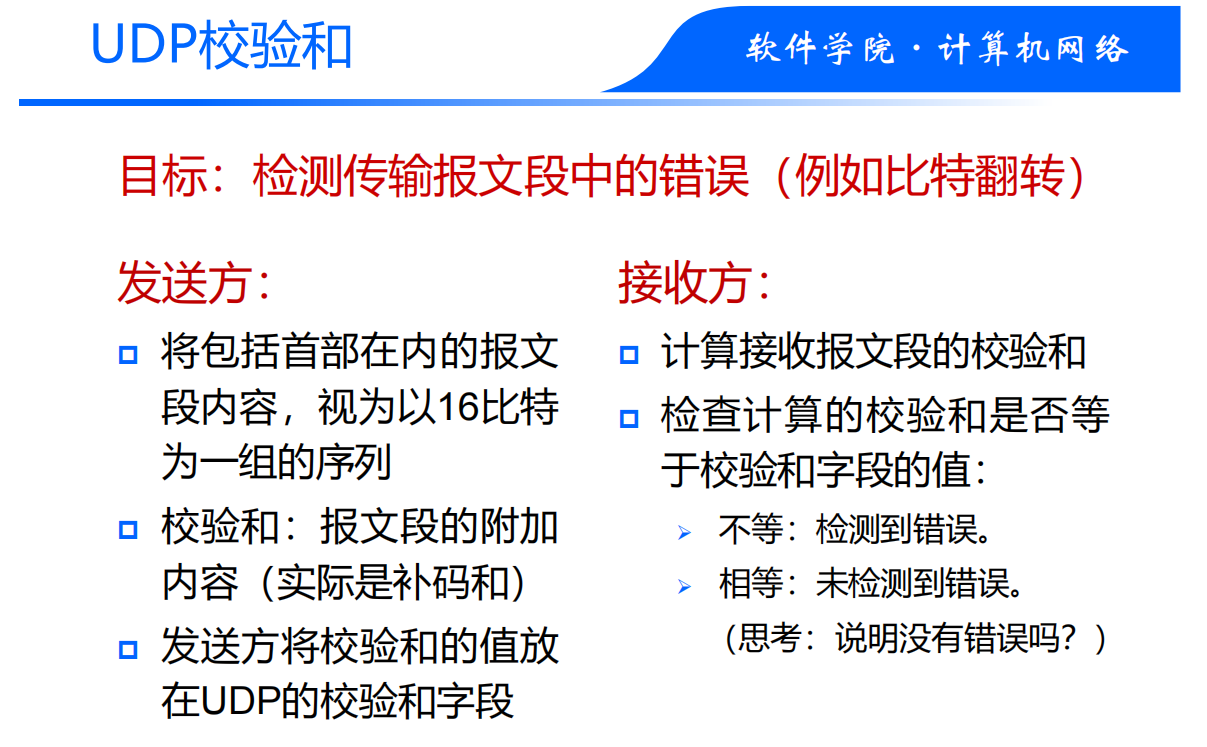

• ​校验和（Checksum）​：用于差错检测（IPv4可选，IPv6强制启用）。

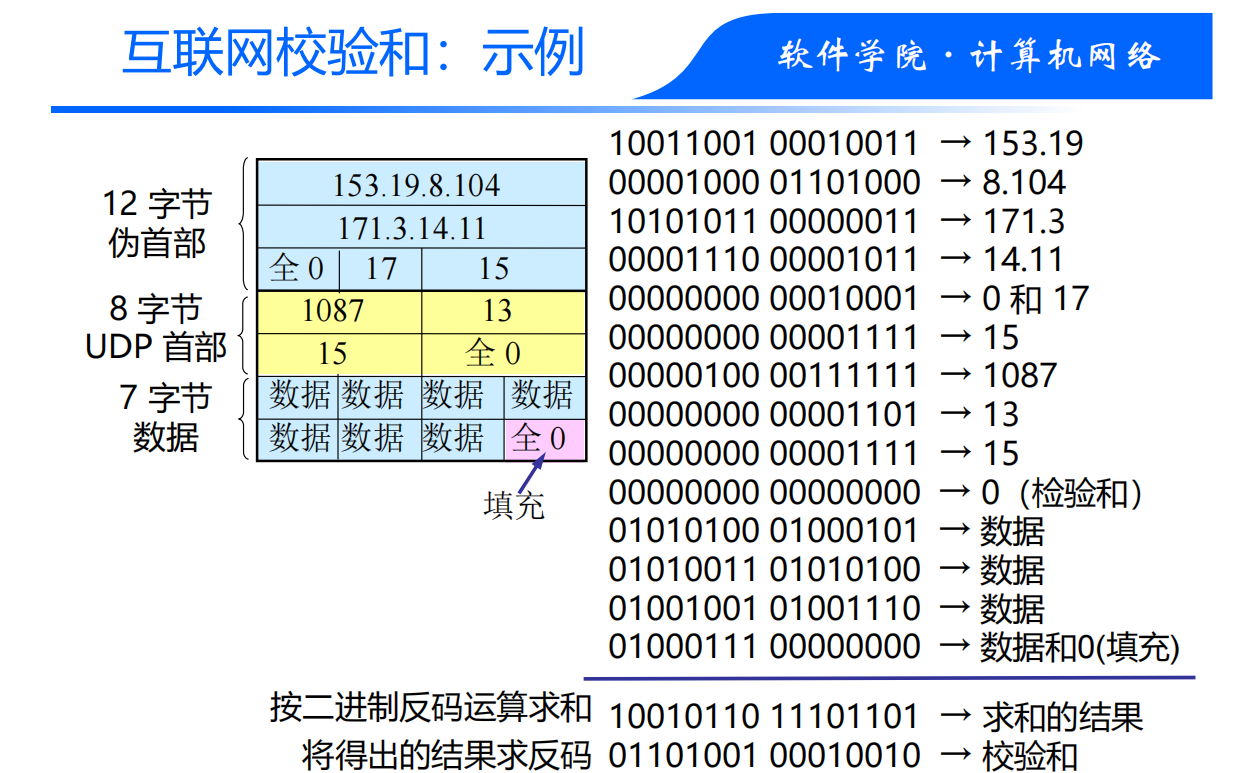

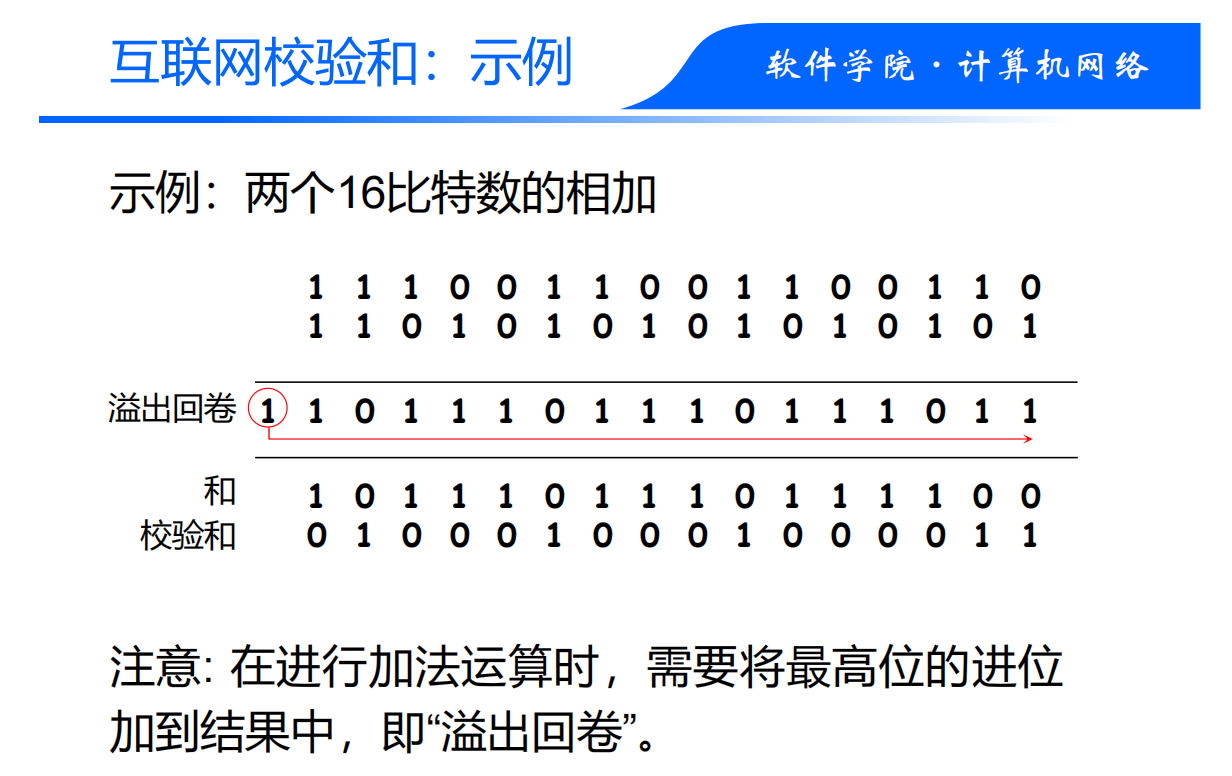

检验和

UDP的可靠传输方式

当某应用程序运行在 UDP 上时，该应用程序可能得到可靠数据传输吗？如果能，如何实现？

虽然UDP本身是一种无连接的、不可靠的传输层协议，但可以通过在应用层实现额外的机制来提供可靠数据传输。以下是常见的实现方法：

1. ​校验和与差错检测

在UDP数据包中添加校验和字段，接收方通过校验和验证数据完整性。若校验失败，可请求重传

2. ​序列号与确认机制（ACK）​

• ​序列号：为每个数据包分配唯一序列号，确保数据有序性和去重

• ​确认应答：接收方发送ACK确认已接收的数据包，发送方未收到ACK则触发重传

3. ​超时重传

发送方设置计时器，若超时未收到ACK，则重传数据包

4. ​流量控制与拥塞控制

• ​滑动窗口：动态调整发送速率，避免接收方缓冲区溢出

• ​拥塞控制：根据网络状况调整发送速率（如模仿TCP的拥塞算法）

5. ​选择性重传

仅重传丢失或损坏的数据包，而非全部数据，减少带宽浪费

6. ​数据分片与重组

将大数据分片传输，接收端按序列号重组，确保完整性和顺序



 🛡️ 第4站：可靠传输原理RDT

这套机制就像一个强迫症快递系统：
1. 编号强迫症：每个包裹贴唯一序号（就像你给女朋友每天的情书编号）
2. 确认强迫症：必须收到"已签收"短信才发下一个（累计确认）
3. 定时强迫症：每发一个包裹就启动沙漏（超时重传）
4. 滑动窗口魔法：允许连续发N个包裹不用等确认（就像自动扶梯不断滚动）

可靠数据传输（Reliable Data Transfer, RDT）是网络协议设计的核心问题，其核心目标是在不可靠的信道上实现数据的无差错、无丢失、无重复、按序交付。

​​一、RDT的核心挑战

1. ​信道不可靠性：

   • 比特差错（Bit Error）

   • 分组丢失（Packet Loss）

   • 分组乱序（Out-of-Order）

   • 分组重复（Duplication）

2. ​关键需求：

   • ​无差错：通过校验和（Checksum）检测错误。

   • ​完整性：通过确认（ACK）和重传（Retransmission）保证数据不丢失。

   • ​有序性：通过序号（Sequence Number）避免乱序和重复。

​二、RDT协议演进

​1. RDT 1.0：理想信道（无差错）​

• ​假设：信道完全可靠（无差错、无丢失）。
• ​行为：
  • 发送方直接发送数据。
  • 接收方直接接收，无需反馈。
• ​问题：现实中不存在理想信道。

​2. RDT 2.0：比特差错信道

• ​新增机制：
  • ​差错检测：校验和（Checksum）。
  • ​确认与重传：
    • 接收方返回ACK（确认）或NAK（否定确认）。
    • 发送方收到NAK后重传分组。
• ​缺陷：
  • ACK/NAK可能损坏，导致发送方无法判断是否需重传。
  • ​解决方案：RDT 2.1引入序号（0和1）。

​3. RDT 2.1：处理ACK/NAK损坏

• ​改进：
  • 为分组添加1比特序号​（0或1）。
  • 接收方通过序号判断是否为重复分组：
    • 若收到重复ACK/NAK，忽略或重发确认。
• ​行为示例：
  • 发送方发送分组0，等待ACK0。
  • 若收到ACK0损坏，超时后重传分组0。
  • 接收方发现重复分组0，丢弃并重发ACK0。

​4. RDT 2.2：无NAK的确认

• ​优化：
  • 取消NAK，仅用ACK。
  • 接收方通过带序号的ACK​（如ACK0、ACK1）隐式表示是否需重传。
    • 例如：收到分组0后返回ACK0；若期望分组1却收到重复分组0，则再次返回ACK0。

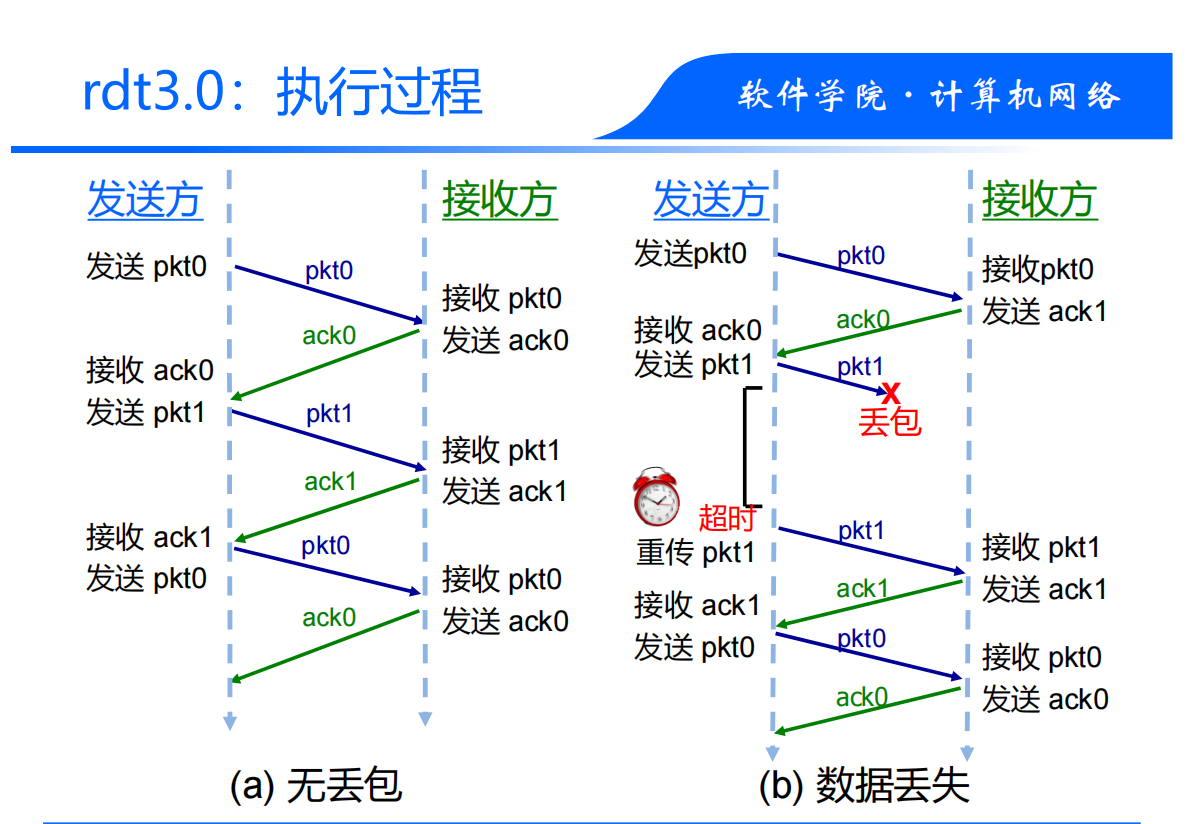

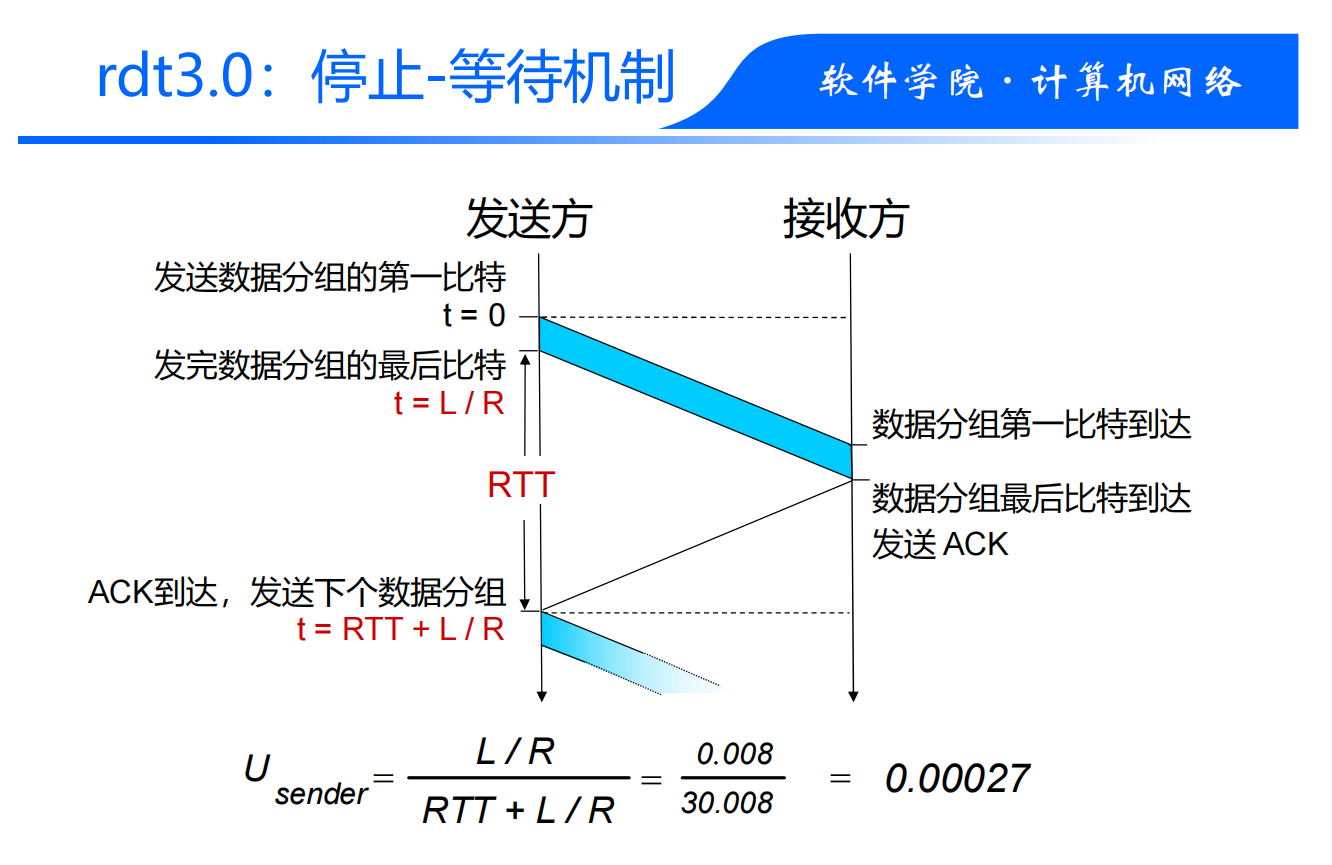

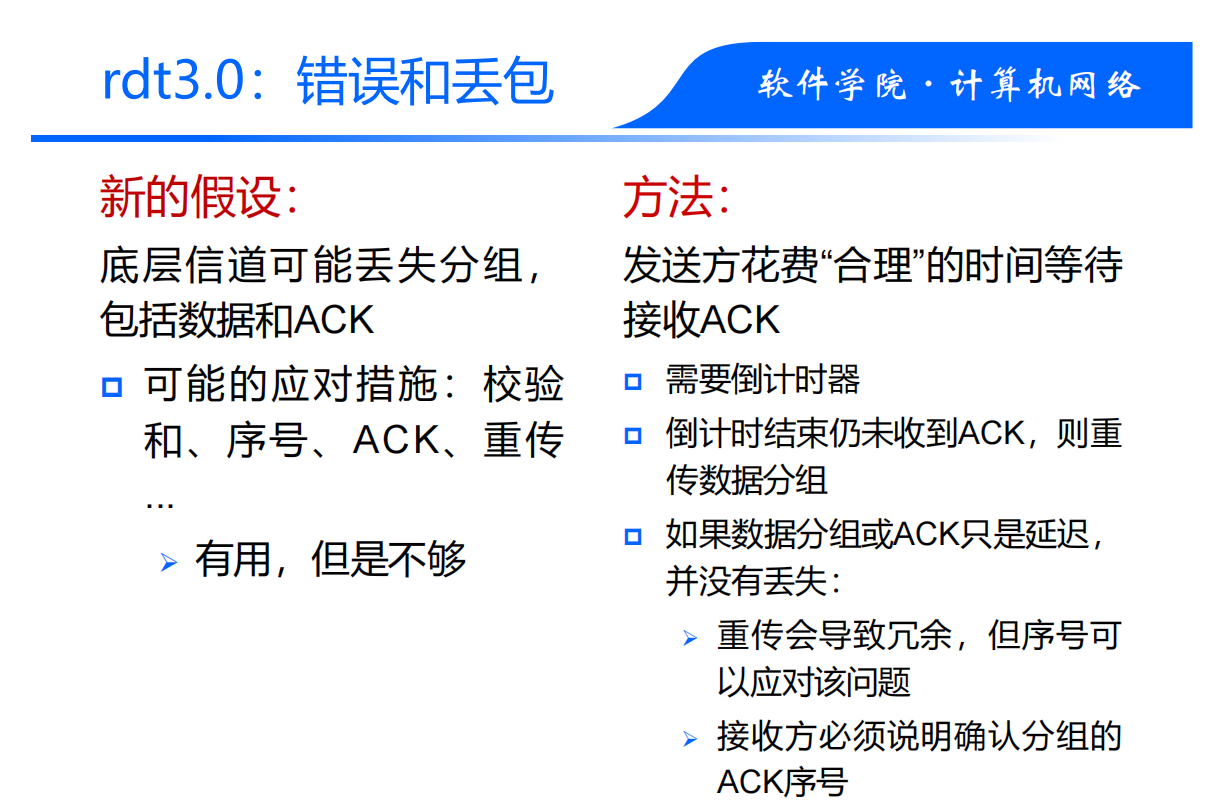

​5. RDT 3.0：丢包信道（超时重传）​

• ​新增机制：
  • ​超时计时器（Timeout Timer）​：
    • 发送方在发送分组后启动计时器。
    • 若超时未收到ACK，重传分组。
  • ​序号扩展：仍用1比特序号（0和1交替）。

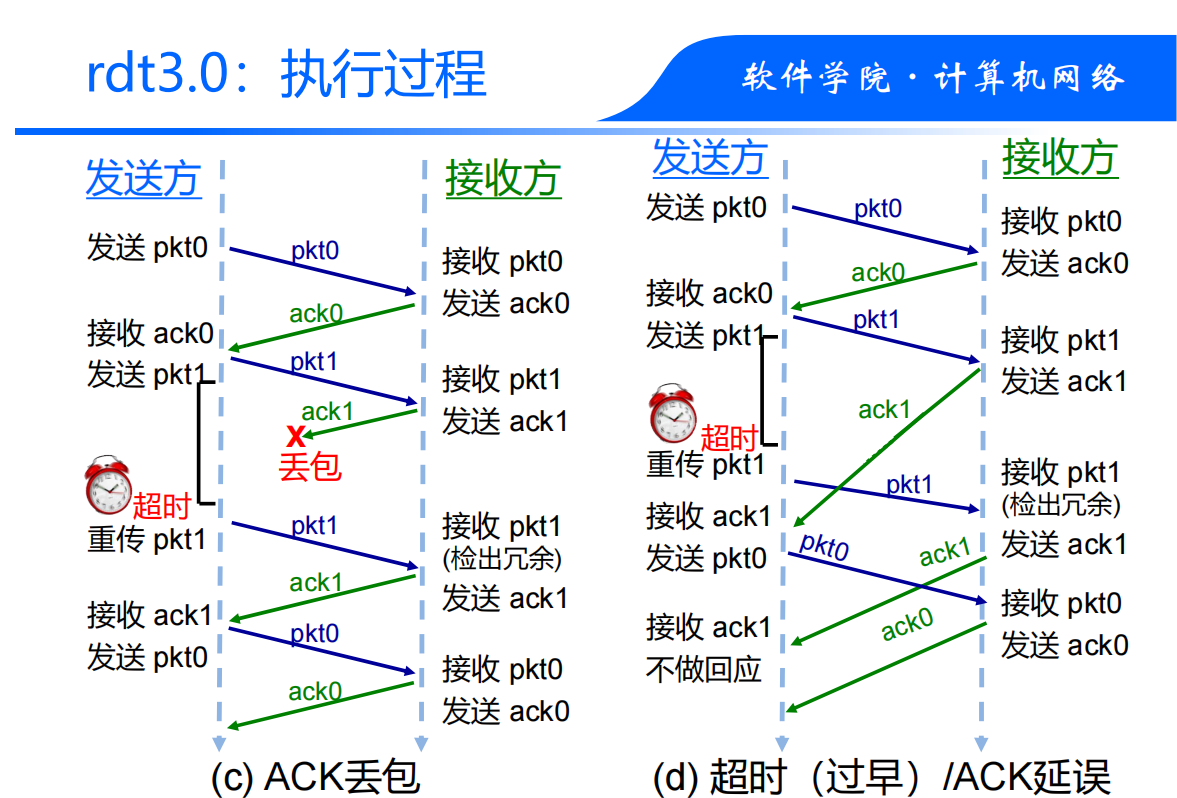

• ​关键场景：
  • ​分组丢失：超时后重传。
  • ​ACK丢失：超时后重传，接收方通过序号去重。
• ​缺陷：
  • 停等协议（Stop-and-Wait）效率低（每次只能发一个分组）。

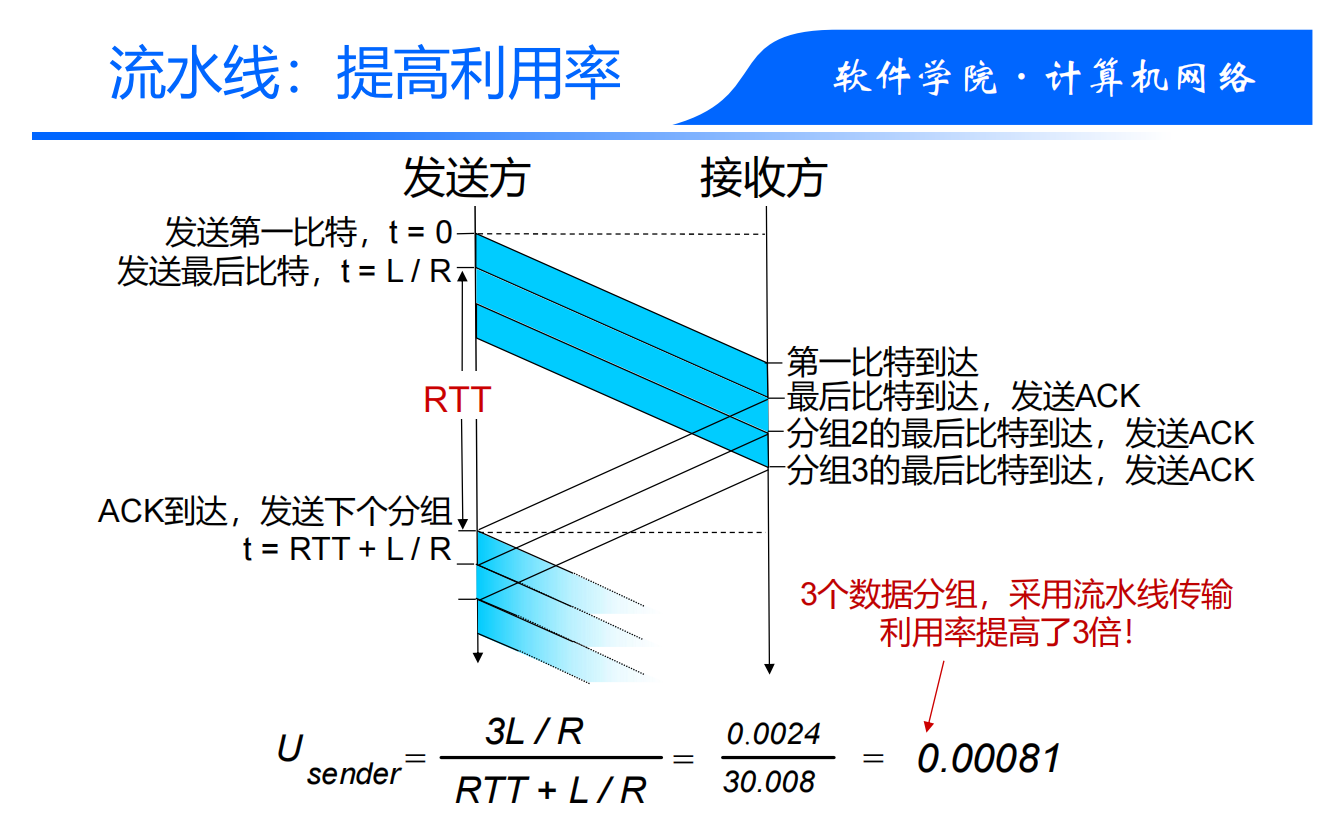

三.​流水线可靠数据传输（Pipelined RDT）

流水线可靠数据传输（Pipelined RDT）是通过允许发送方连续发送多个分组而不需等待确认，显著提升信道利用率的机制。其核心思想是用滑动窗口协议替代停等协议（Stop-and-Wait）​。

流水线RDT的两种实现方式

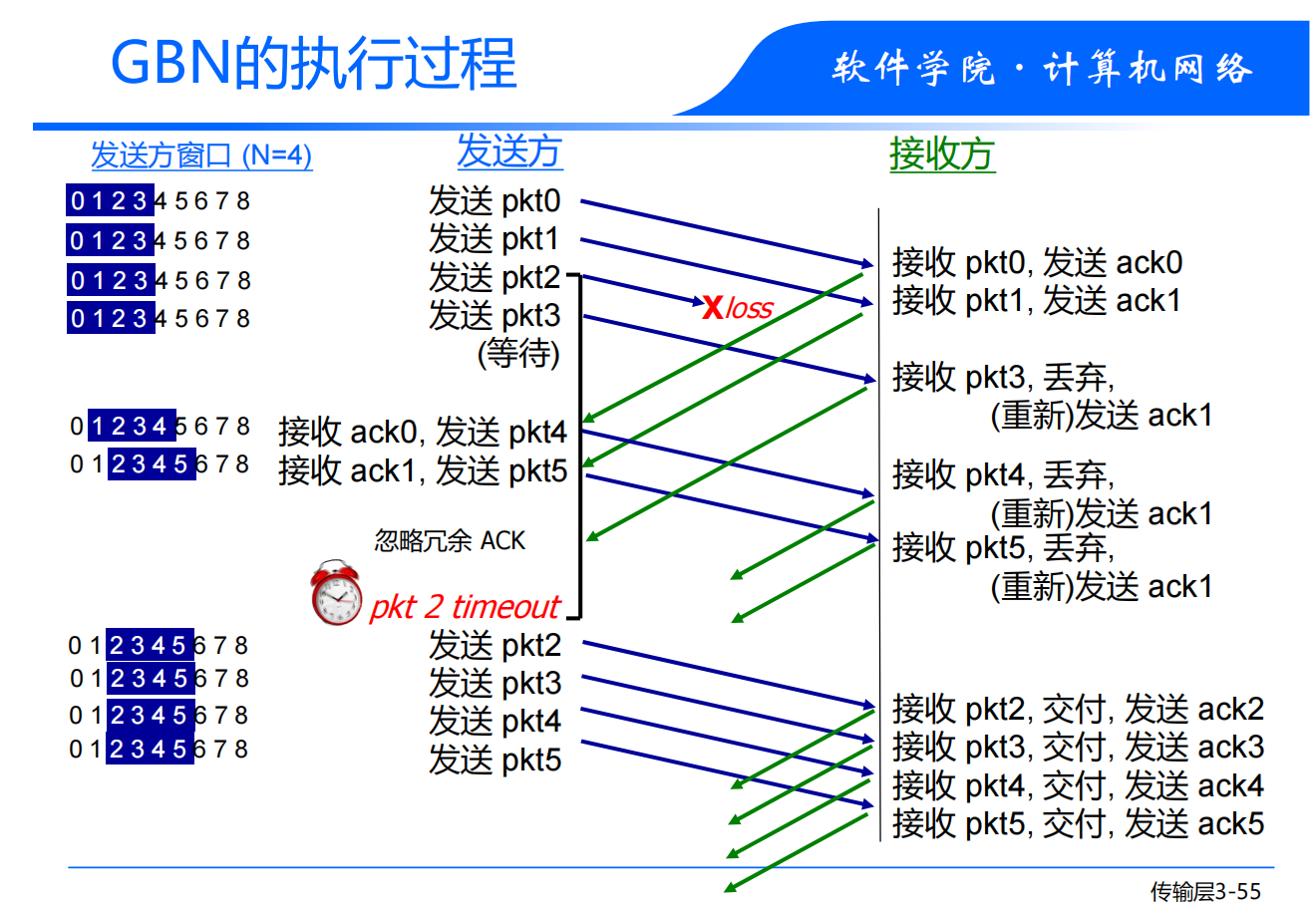

​1. 回退N步（Go-Back-N, GBN）​

• ​核心规则：

  • ​发送方：
    • 维护一个大小为N的窗口，窗口内分组可连续发送。
    • 若超时未收到ACK，重传所有未确认的分组​（从最早未确认的分组开始）。
  • ​接收方：
    • 只按序接收分组，丢弃乱序分组。
    • 返回累计ACK​（如ACK3表示分组0-3已正确接收）。

• ​示例场景：

  • 窗口大小N=4，发送分组0-3。
  • 分组1丢失，接收方丢弃分组2-3，持续发送ACK0。
  • 发送方超时后重传分组1-3。

• ​缺点：

  • 单个分组丢失可能导致大量冗余重传（效率低）。

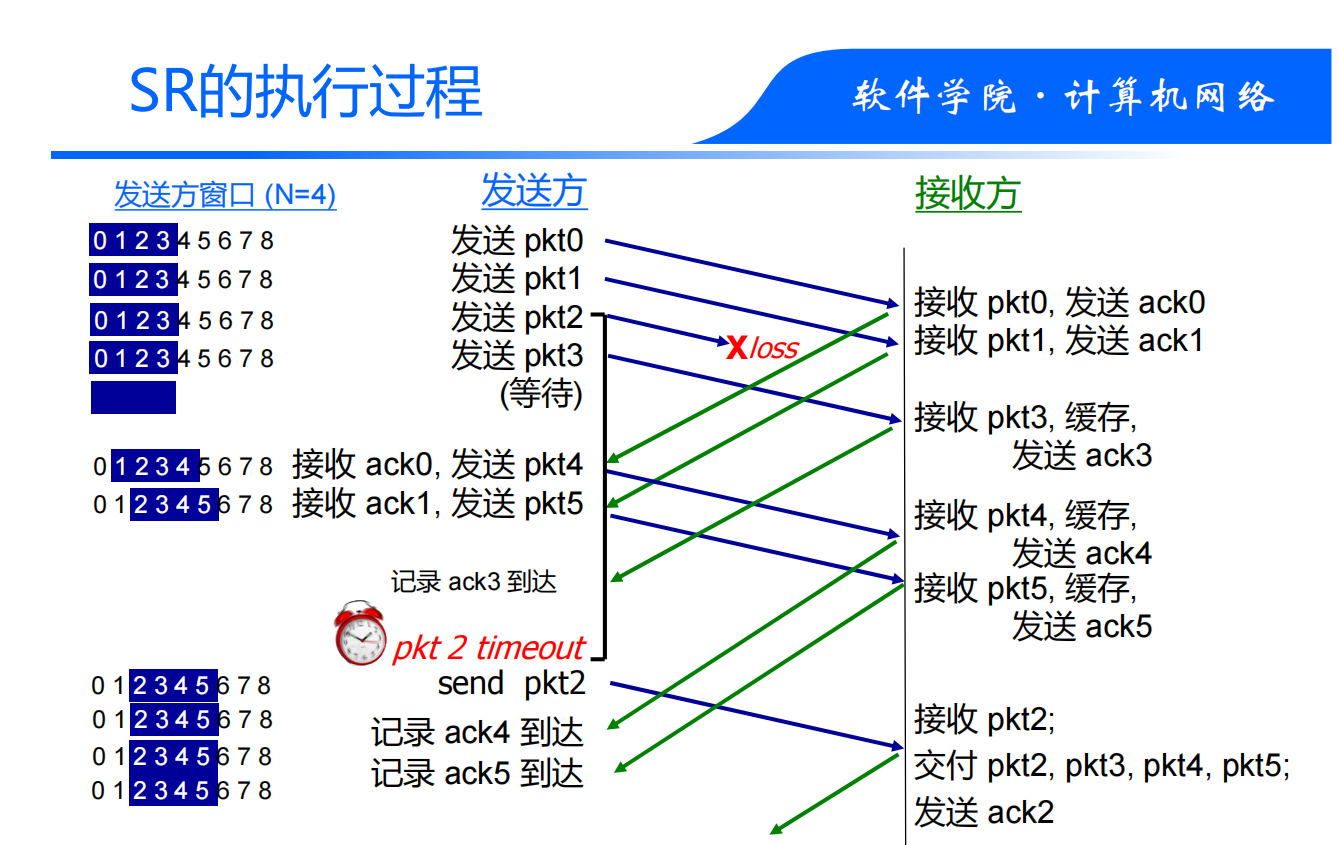

​2. 选择重传（Selective Repeat, SR）​

• ​核心规则：

  • ​发送方：
    • 为每个分组单独维护计时器，仅重传超时的分组。
  • ​接收方：
    • 缓存乱序到达的分组，返回独立ACK​（如ACK0、ACK2）。
    • 当窗口内所有分组按序到达后，一并交付上层。

• ​示例场景：

  • 窗口大小N=4，发送分组0-3。
  • 分组1丢失，但分组2-3被接收方缓存并返回ACK2、ACK3。
  • 发送方仅重传分组1，接收方收齐后交付分组0-3。

• ​优点：

  • 仅重传丢失分组，效率高。

• ​挑战：

  • 需维护多个计时器，接收方需缓存乱序分组（实现复杂）。

​机制	​Go-Back-N (GBN)	​Selective Repeat (SR)
​ACK类型	累计ACK（ACKn表示0-n已接收）	独立ACK（每个分组单独确认）
​重传范围	丢失分组及其后所有分组	仅丢失分组
​接收方行为	丢弃乱序分组	缓存乱序分组
​实现复杂度	简单	复杂（需缓存和多个计时器）
​适用场景	低丢包率环境	高丢包率或长RTT环境

窗口大小与序号空间

• ​序号空间要求：

  • GBN：序号空间 ≥ 窗口大小N（避免新旧分组序号混淆）。

  • SR：序号空间 ≥ 2×窗口大小N（防止ACK延迟导致歧义）。

    • 例如：若N=4，序号至少需要8（0-7）。

• ​为什么SR需要更大序号空间？

  • 若序号空间=窗口大小，可能因ACK延迟导致发送方误判旧分组为新分组（参见“窗口同步问题”）。

流水线RDT与TCP的关系

TCP的可靠传输机制结合了GBN和SR的思想：

1. ​累计ACK：类似GBN，ACK号表示期望的下一个字节序号。
2. ​选择重传：通过SACK（Selective ACK）选项实现部分SR功能（缓存乱序数据）。
3. ​动态窗口：通过拥塞控制算法（如Reno、Cubic）调整窗口大小。

 🚂 第5站：TCP协议

TCP就像一列严谨的高铁：
- 购票实名制：三次握手建立连接（客户端："能买票吗？" 服务端："可以，请付款" 客户端："已付款"）
- 车厢结构：每个数据包都像标准集装箱（20字节固定头部+数据）
- 智能调速：根据铁轨状况自动加速/减速（滑动窗口动态调整）
- 优雅告别：四次挥手断开连接（像极了情侣分手时的"你是个好人..."循环）

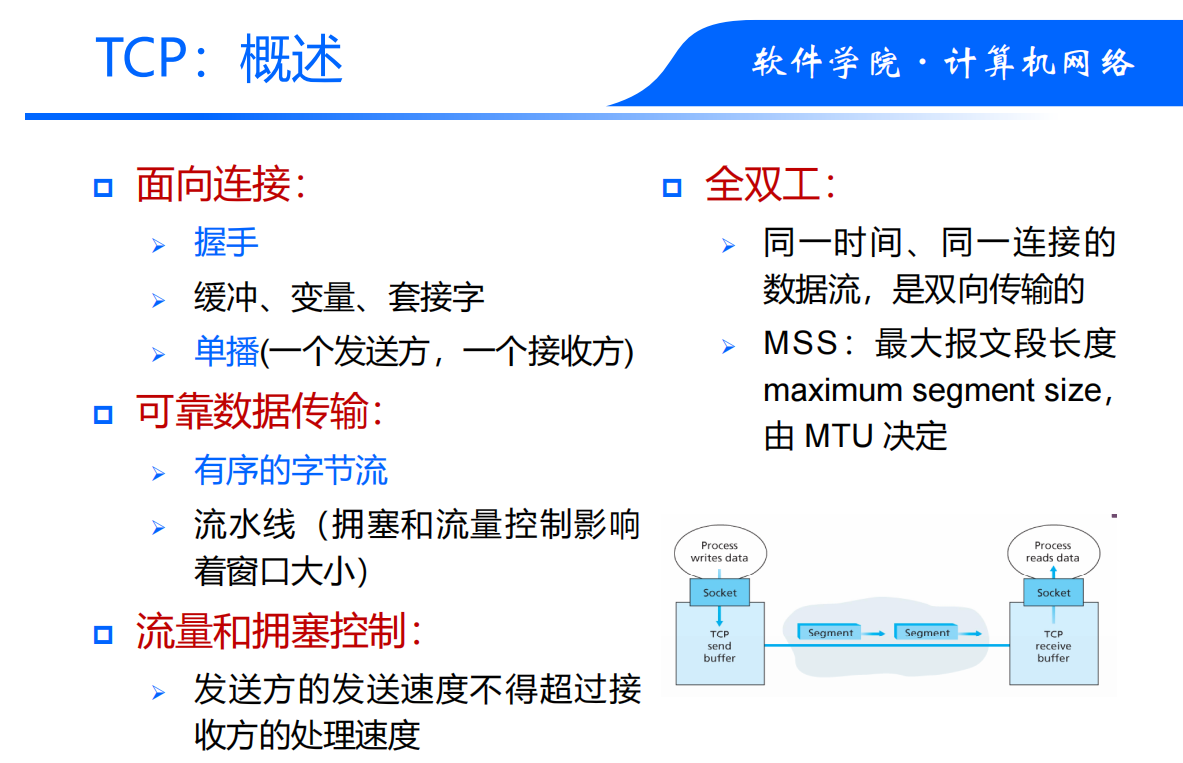

TCP（Transmission Control Protocol）是互联网核心协议之一，位于传输层，提供面向连接的、可靠的、基于字节流的数据传输服务。

​一、TCP的核心特性

1. ​面向连接
   • 通信前需通过三次握手建立连接，结束后通过四次挥手释放连接。
2. ​可靠传输
   • 通过序号、确认、重传、流量控制、拥塞控制确保数据无差错、不丢失、不重复、按序到达。
3. ​全双工通信
   • 双方均可同时发送和接收数据。
4. ​基于字节流
   • 数据被视为无结构的字节序列，由TCP分段为报文段（Segment）传输。
5. ​流量控制与拥塞控制
   • 动态调整发送速率，避免接收方溢出或网络拥塞。

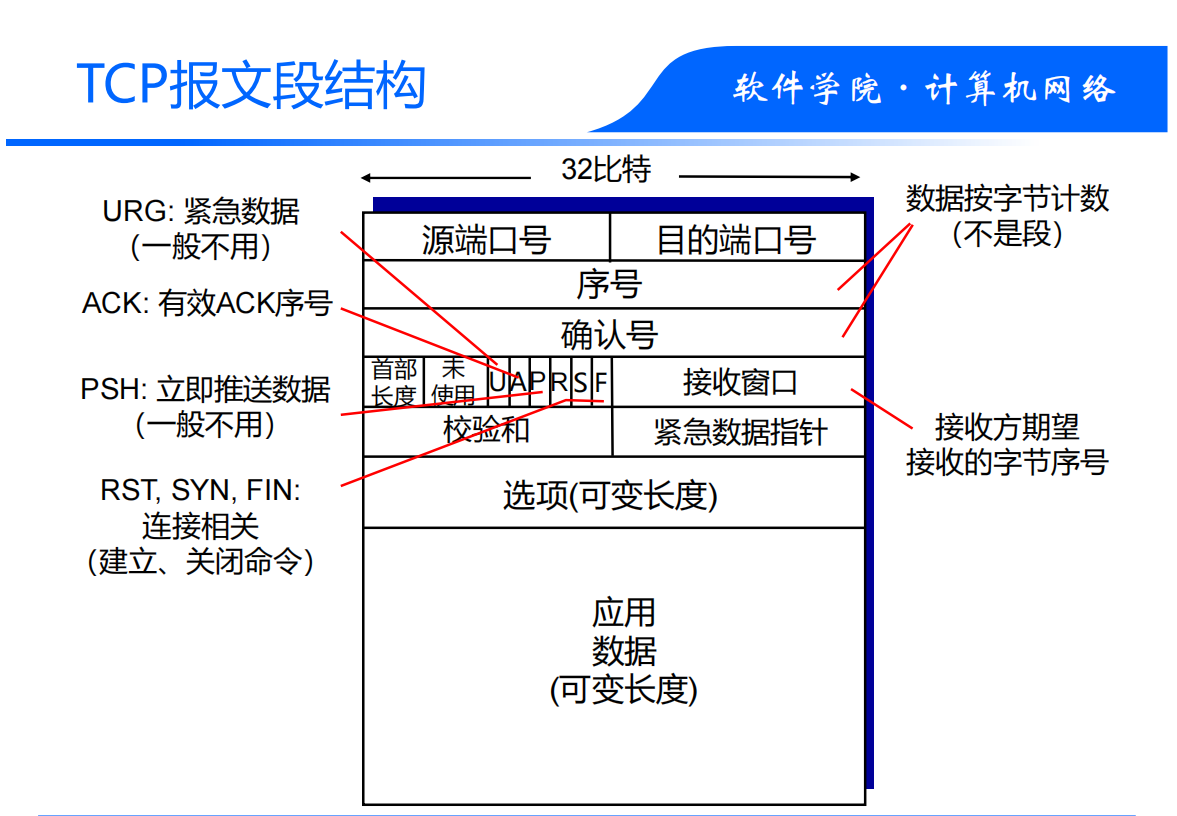

二.TCP报文段结构

三.TCP连接

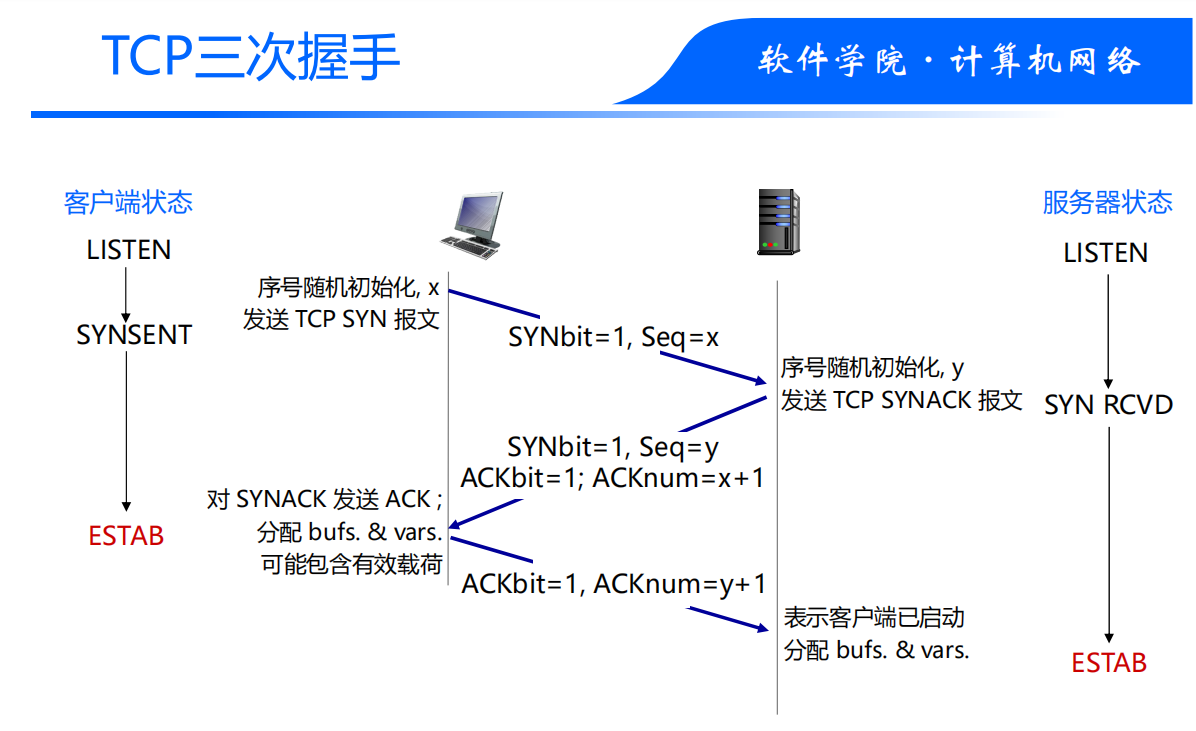

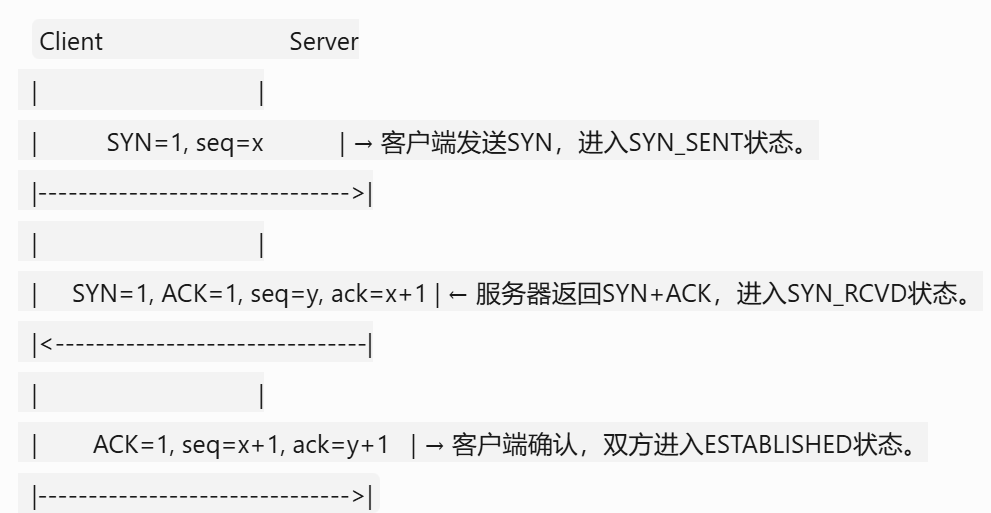

1.三次握手

为什么需要三次握手？

• 防止历史重复连接初始化导致的资源浪费。
• 同步双方的初始序列号（ISN）。

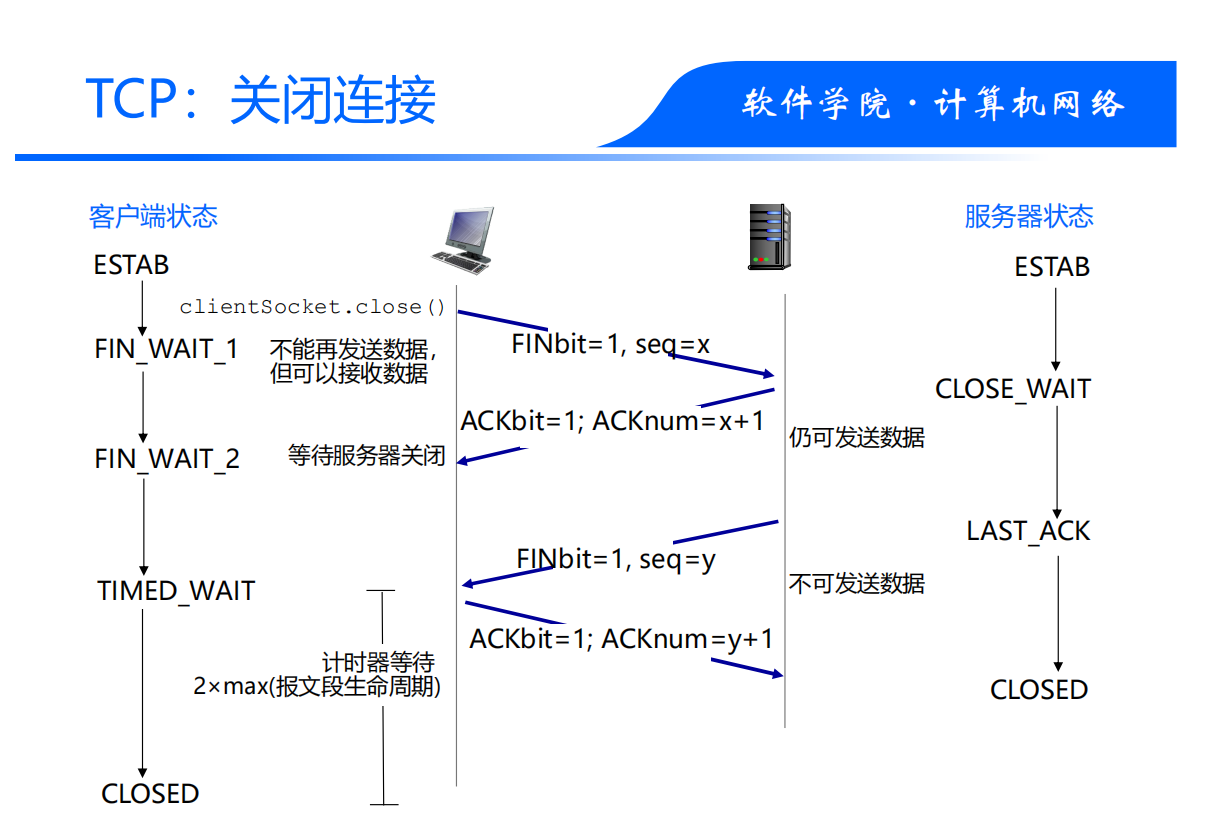

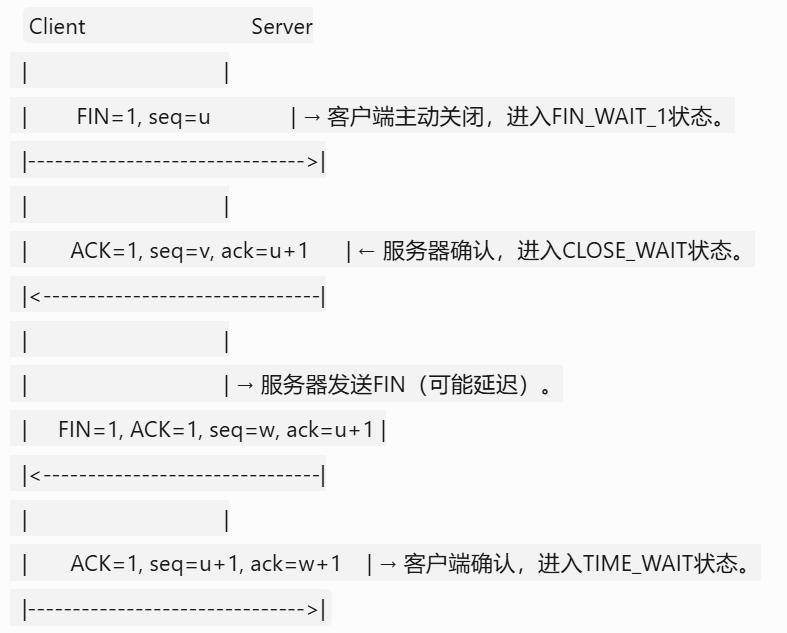

2.四次挥手

四、TCP可靠传输机制

​1. 序号与确认机制

• ​序列号：每个字节唯一编号，报文段携带第一个字节的序号。

• ​确认号（ACK）​：接收方返回ACK=y+1表示已正确接收序号y及之前的所有数据。

​2. 超时重传

• ​RTO（Retransmission Timeout）​：动态计算超时时间（基于RTT）。

• ​快速重传：收到3个重复ACK时立即重传（无需等待超时）。

​3. 滑动窗口协议

• ​发送窗口：允许未确认的字节范围（受接收方窗口和拥塞窗口限制）。
• ​接收窗口：通告剩余缓冲区大小（流量控制）。

五、流量控制与拥塞控制

​1. 流量控制

• 通过接收窗口（rwnd）​限制发送速率，避免接收方缓冲区溢出。

• ​零窗口探测：当rwnd=0时，发送方定期发送探测报文。

​2. 拥塞控制

• ​慢启动（Slow Start）​：窗口指数增长（直到阈值ssthresh）。

• ​拥塞避免（AIMD）​：窗口线性增长，发生拥塞时减半。

• ​快速恢复：针对丢包类型（超时或冗余ACK）调整策略。

​六、TCP的优缺点

​优点

• 可靠性高，适合文件传输、网页浏览等场景。

• 动态适应网络状况（拥塞控制）。

​缺点

• 首部开销大（至少20字节）。

• 建立/释放连接耗时（握手和挥手延迟）。

• 不适合实时应用（如视频通话，推荐用UDP+QUIC）。

 🚧 第6站：拥塞控制

想象十一黄金周的高速公路：
- 慢启动策略：新车刚上路先试探性加速（窗口大小指数增长）
- 拥塞避免模式：当接近堵车临界点时改为谨慎加速（线性增长）
- 快速重传机制：连续收到3个"前方事故"警报立即减速（收到3个重复ACK）
- 快速恢复模式：事故解除后恢复限速行驶（不回归到初始速度）

拥塞控制是TCP的核心机制之一，用于**动态调整发送速率**，避免网络因流量过载而崩溃。其目标是在**高吞吐量**和**低延迟**之间取得平衡，同时保证**公平性**（多流共享带宽）。

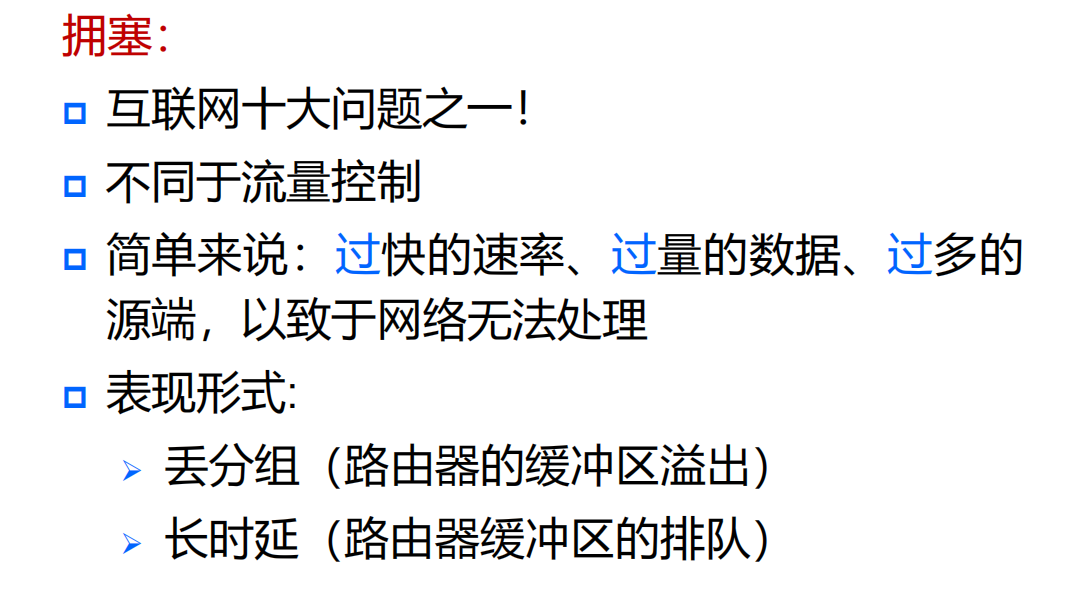

一、拥塞控制的基本原理

1. 为什么需要拥塞控制？

• 网络拥塞的表现：
  • 路由器缓冲区溢出 → 丢包
  • 排队延迟增加 → 高延迟
  • 吞吐量下降

• 根本原因：
  发送方的总发送速率超过网络的承载能力（带宽+缓冲区）。

2. 拥塞控制的实现方式
TCP通过调整**拥塞窗口（cwnd, Congestion Window）**控制发送速率：
• **cwnd**：发送方在未收到ACK前允许发送的最大数据量（单位：字节或报文段）。
• **实际发送窗口** = `min(cwnd, 接收方通告窗口rwnd)`。

## **二、经典拥塞控制算法**

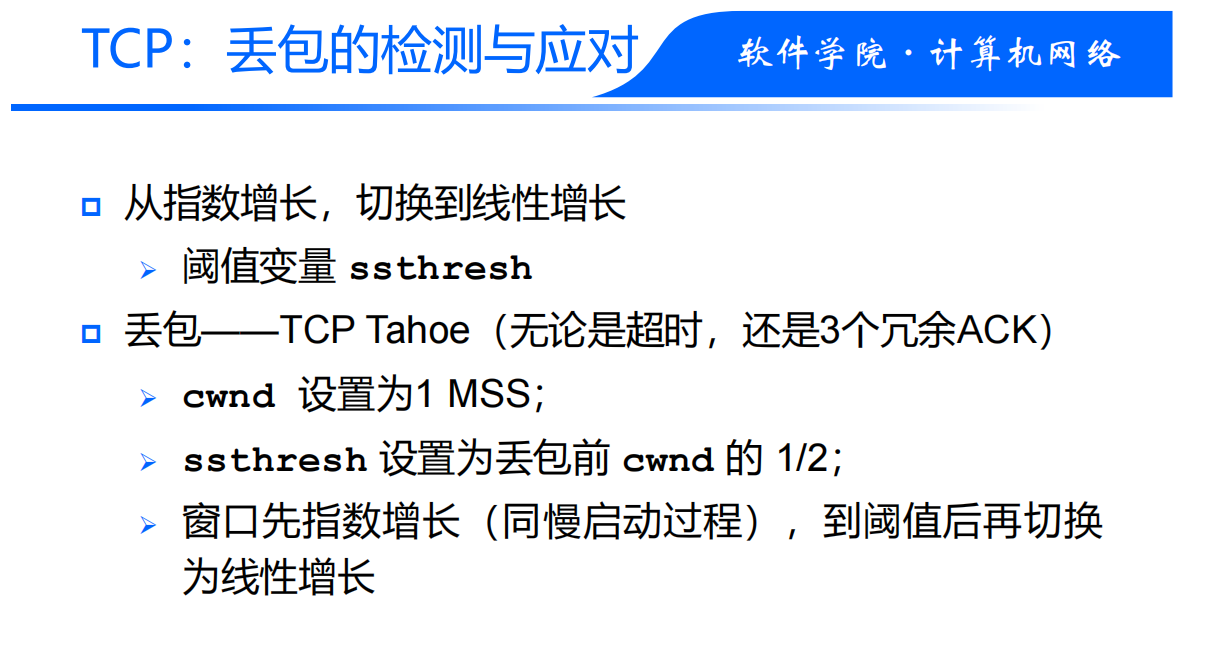

1. Tahoe（1988）
• **核心机制**：
  • **慢启动（Slow Start）**：cwnd指数增长（`cwnd *= 2`每RTT）。
  • **拥塞避免（Congestion Avoidance）**：cwnd线性增长（`cwnd += 1`每RTT）。
  • **检测到拥塞时**：
    ◦ 丢包（超时或冗余ACK） → 将`cwnd`重置为1，重新慢启动。
    ◦ 设置`ssthresh`（慢启动阈值）= `cwnd/2`。

• **问题**：
  超时后激进降为1，导致吞吐量骤降。

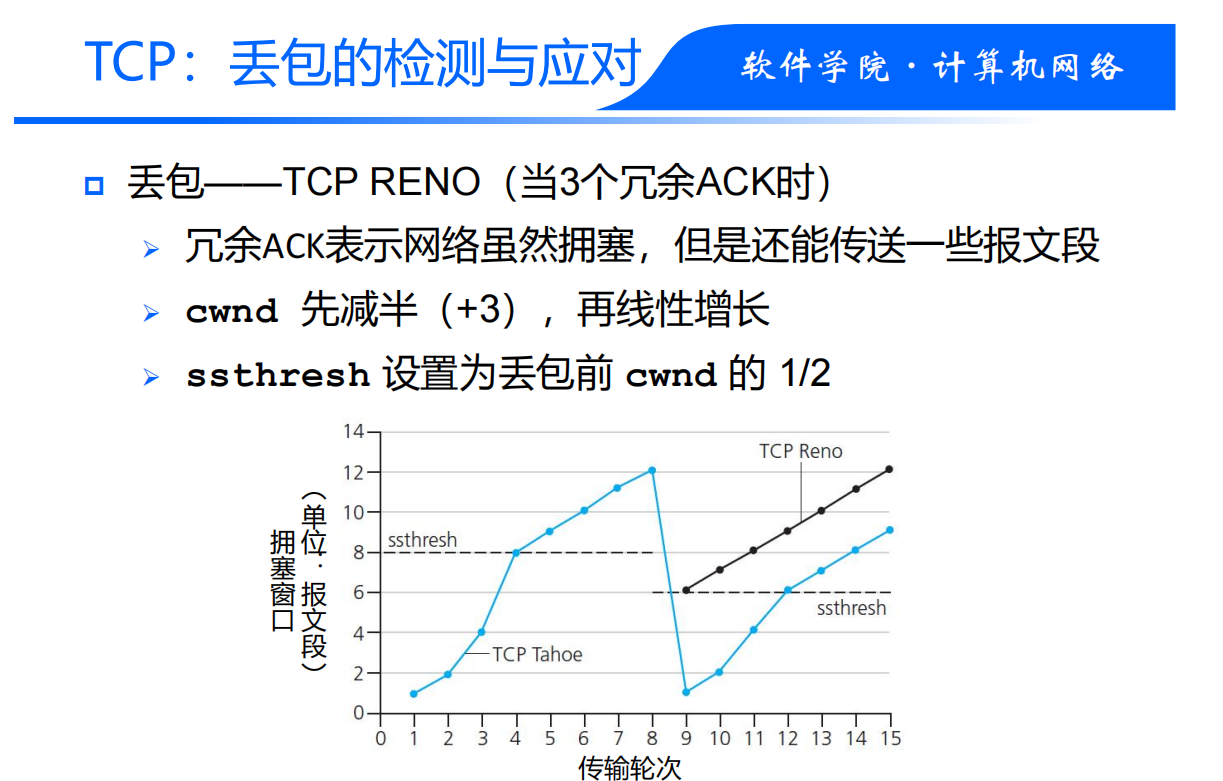

### **2. Reno（1990）**
• **改进点**：
  • **快速重传（Fast Retransmit）**：收到3个重复ACK时立即重传丢失报文。
  • **快速恢复（Fast Recovery）**：
    ◦ 重传后不重置`cwnd`，而是设为`ssthresh + 3`（补偿冗余ACK）。
    ◦ 进入拥塞避免阶段（线性增长）。

• **算法流程**：
  ```text
  1. 慢启动：cwnd指数增长，直到cwnd >= ssthresh。
  2. 拥塞避免：cwnd线性增长。
  3. 快速重传：收到3个重复ACK时重传，不等待超时。
  4. 快速恢复：cwnd = ssthresh + 3，继续传输。
  5. 超时：cwnd = 1，ssthresh = cwnd/2，重新慢启动。
  ```

• **局限性**：
  多个报文丢失时可能失效（需触发超时）。

### **3. NewReno（1999）**
• **改进点**：
  • 在快速恢复阶段**记录部分ACK**（Partial ACK），避免多次丢包导致多次重传。
  • 仅当所有丢失报文被确认后，才退出快速恢复。

### **4. CUBIC（2008，Linux默认）**
• **核心思想**：
  用**立方函数**替代线性增长，更公平且适应高带宽延迟积（BDP）网络。
  • `cwnd = C × (t - K)^3 + W_max`
    ◦ `t`：距离上次拥塞事件的时间。
    ◦ `K`：计算得到的稳定点。
  • **特点**：
    ◦ 对长距离高速网络（如10Gbps）更高效。
    ◦ 减少RTT不公平性（传统AIMD对短RTT流更有利）。

三、拥塞控制的关键机制

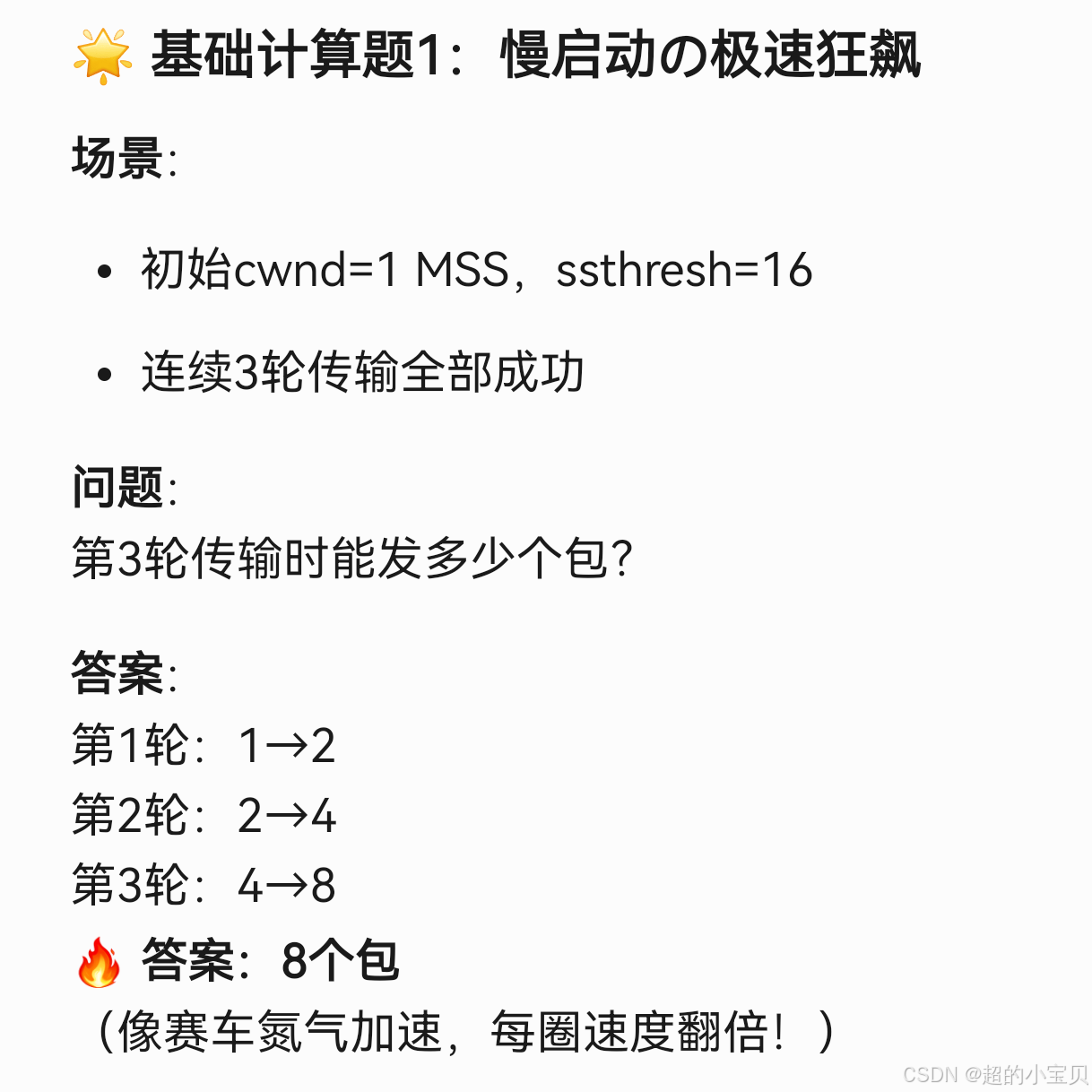

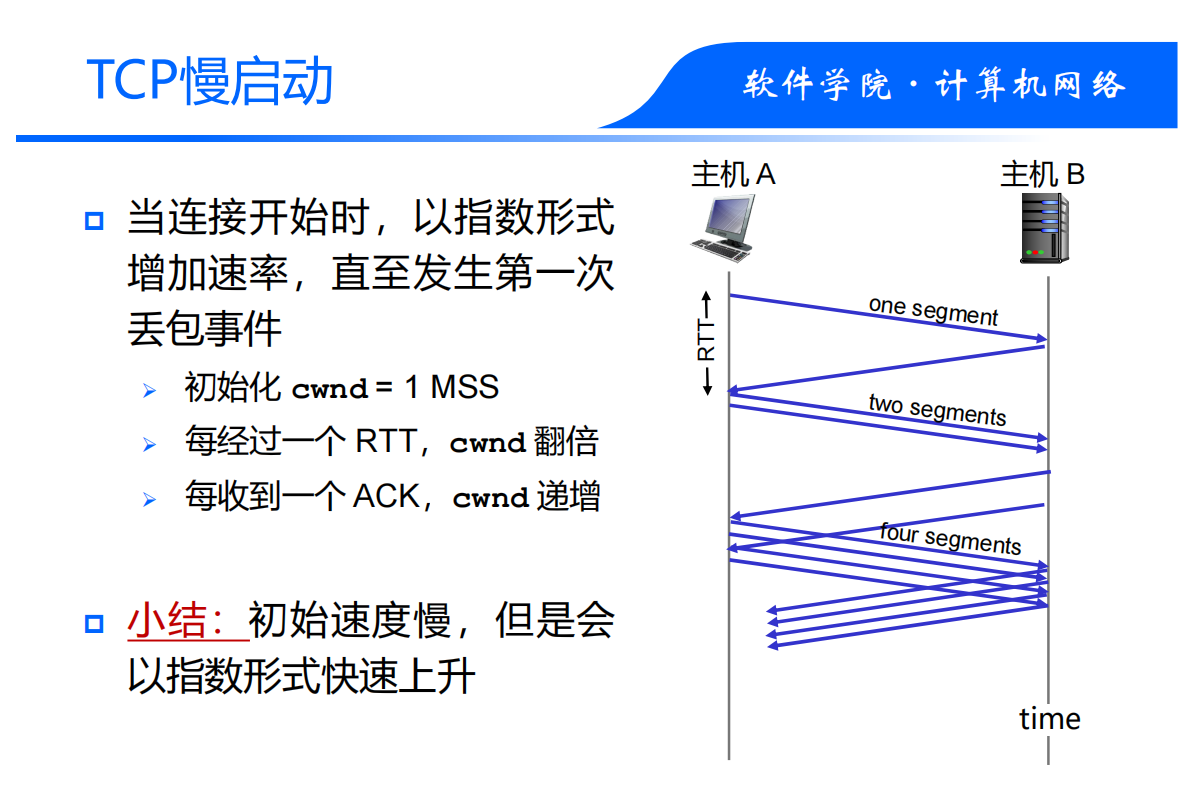

1. 慢启动（Slow Start）

• **目的**：快速探测可用带宽。
• **规则**：
  • 初始`cwnd = 1 MSS`（最大报文段大小）。
  • 每收到一个ACK，`cwnd += 1 MSS` → **每RTT增长一倍**。
  • 当`cwnd >= ssthresh`时，转入拥塞避免阶段。
• **触发场景**：
  • 连接建立时。
  • 超时重传后。

2. 拥塞避免（AIMD）

• **目的**：避免激进增长导致拥塞。
• **规则**：
  • 每RTT `cwnd += 1 MSS`（线性增长）。
  • 检测到拥塞时：
    ◦ `ssthresh = max(cwnd/2, 2)`
    ◦ `cwnd = ssthresh`（Reno）或`cwnd = 1`（Tahoe）。

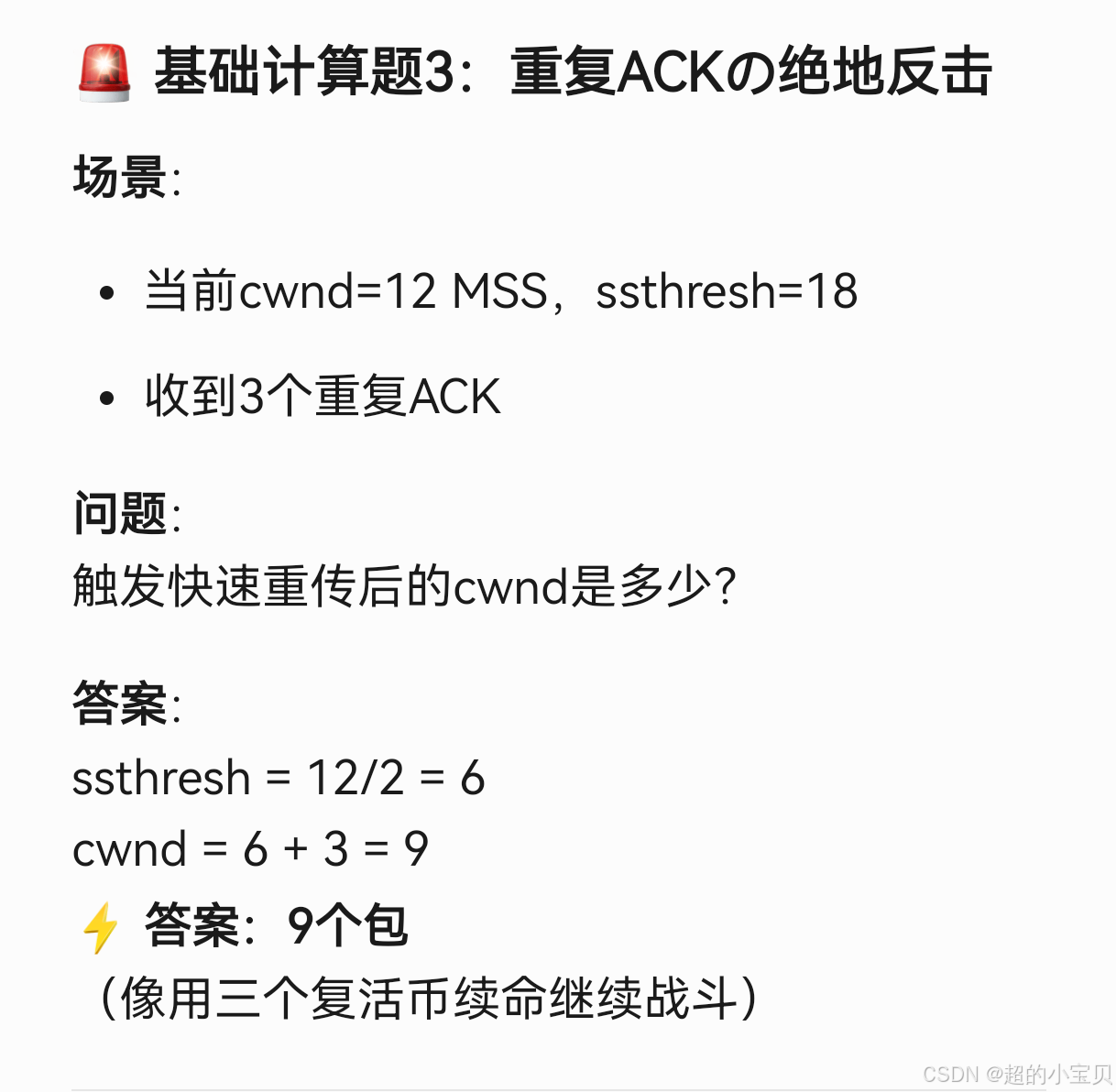

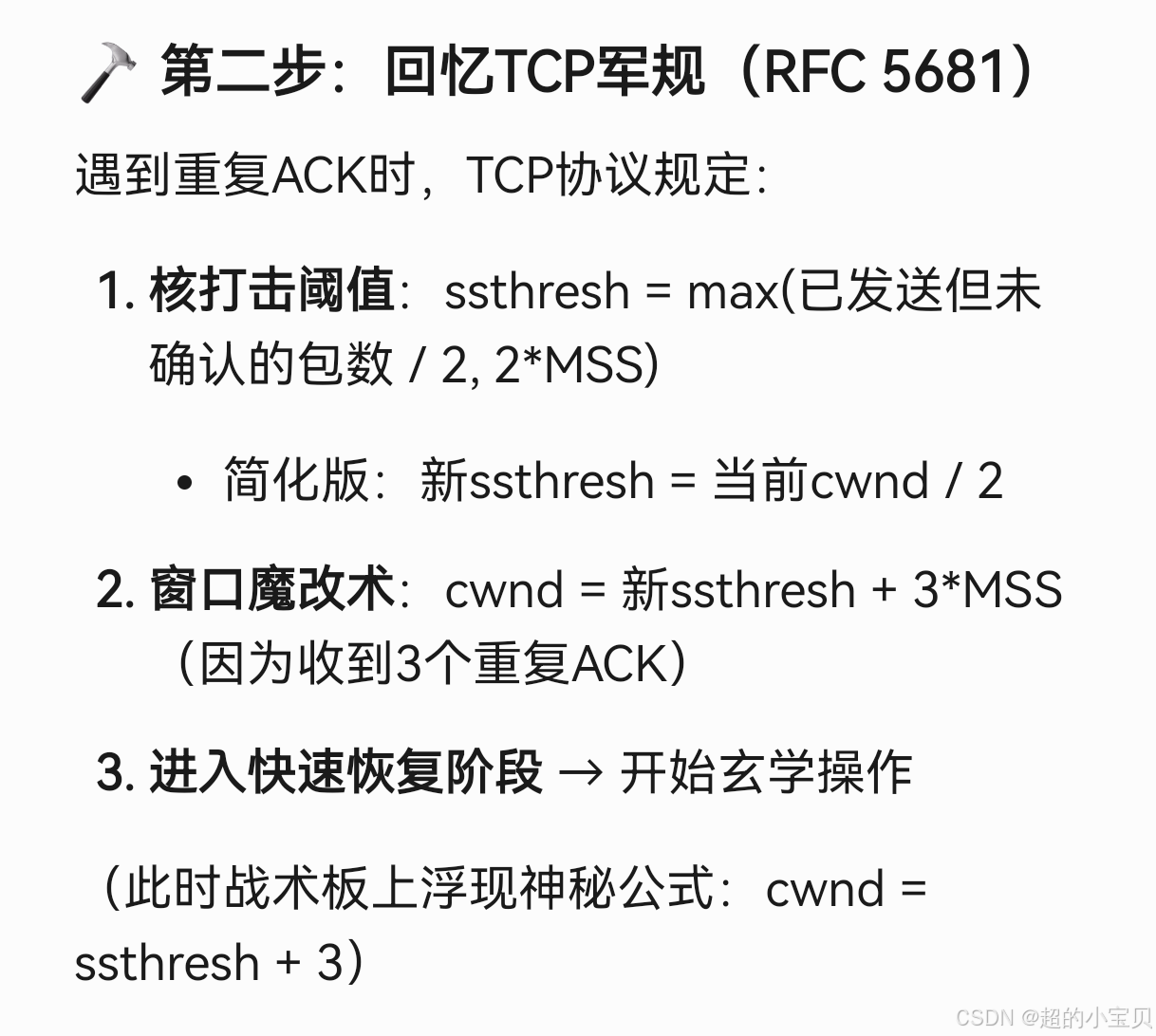

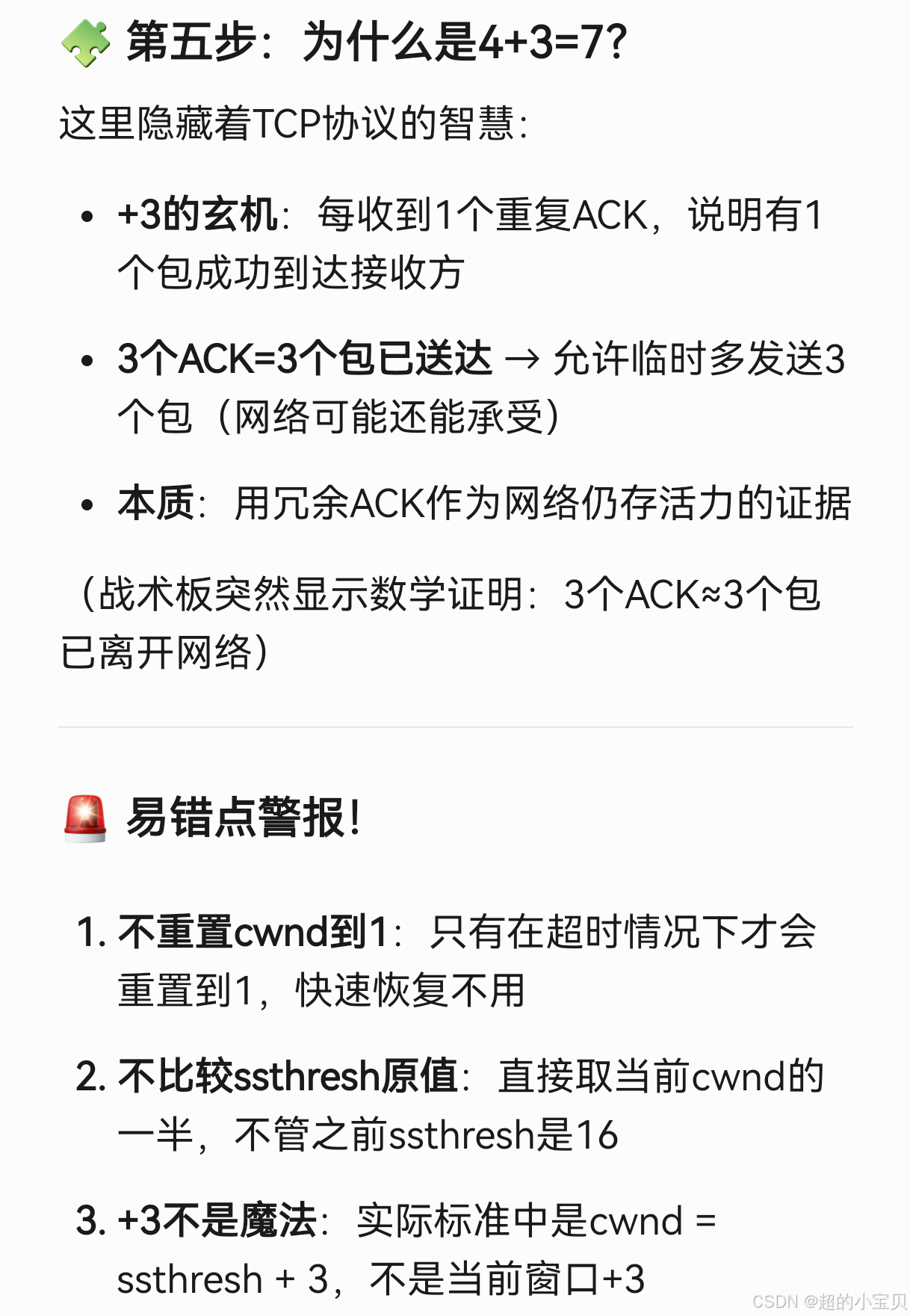

3. 快速重传与快速恢复

• **快速重传**：
  • 收到3个重复ACK时，立即重传丢失报文（无需等待超时）。
• **快速恢复**：
  • 重传后`cwnd = ssthresh + 3`（补偿冗余ACK）。
  • 继续发送新数据（避免空窗期）。

4. 超时处理

• **触发条件**：
  报文段超时未确认（RTO计时器到期）。
• **行为**：
  • `cwnd = 1 MSS`（回到慢启动）。
  • `ssthresh = cwnd/2`。





四、拥塞控制的衡量指标

1. **吞吐量（Throughput）**：
   • 实际有效数据传输速率。
   • 理想吞吐量 ≈ `cwnd / RTT`。
2. **公平性（Fairness）**：
   • 多流共享带宽时是否均衡（如CUBIC比Reno更公平）。
3. **收敛速度**：
   • 从拥塞中恢复的快慢（如BBR比CUBIC更快）。



📕第7站：传输层与网络层

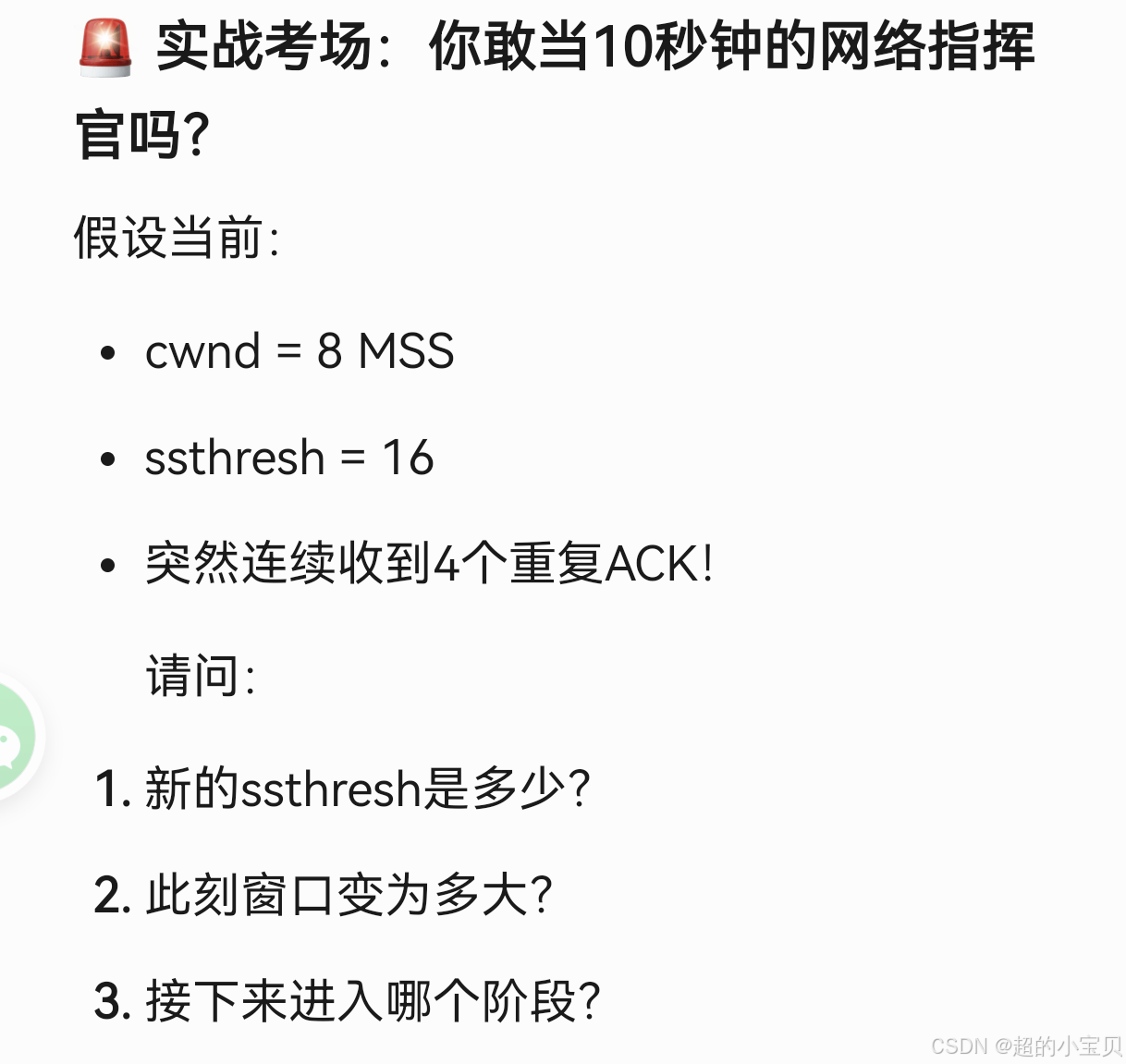

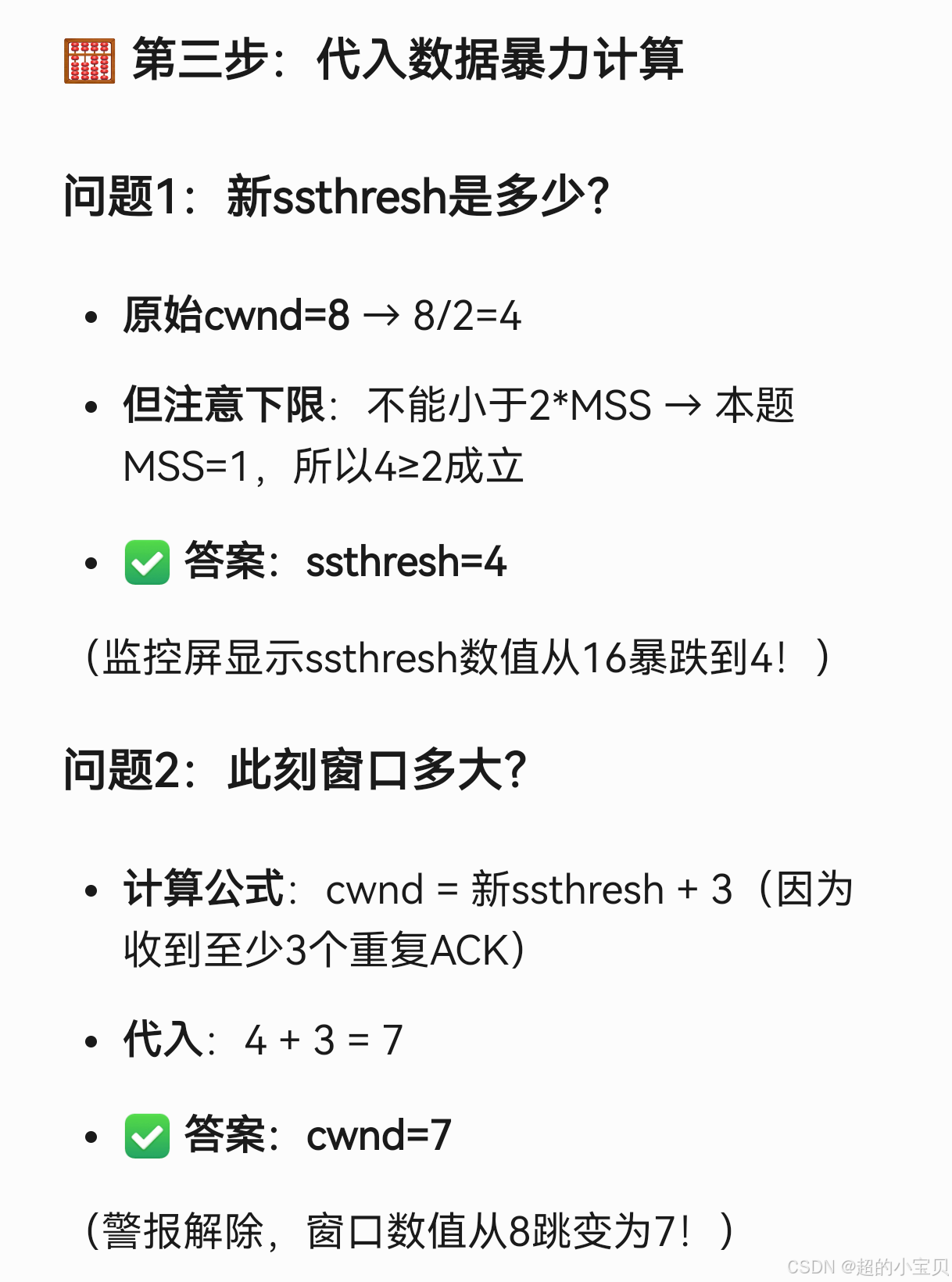

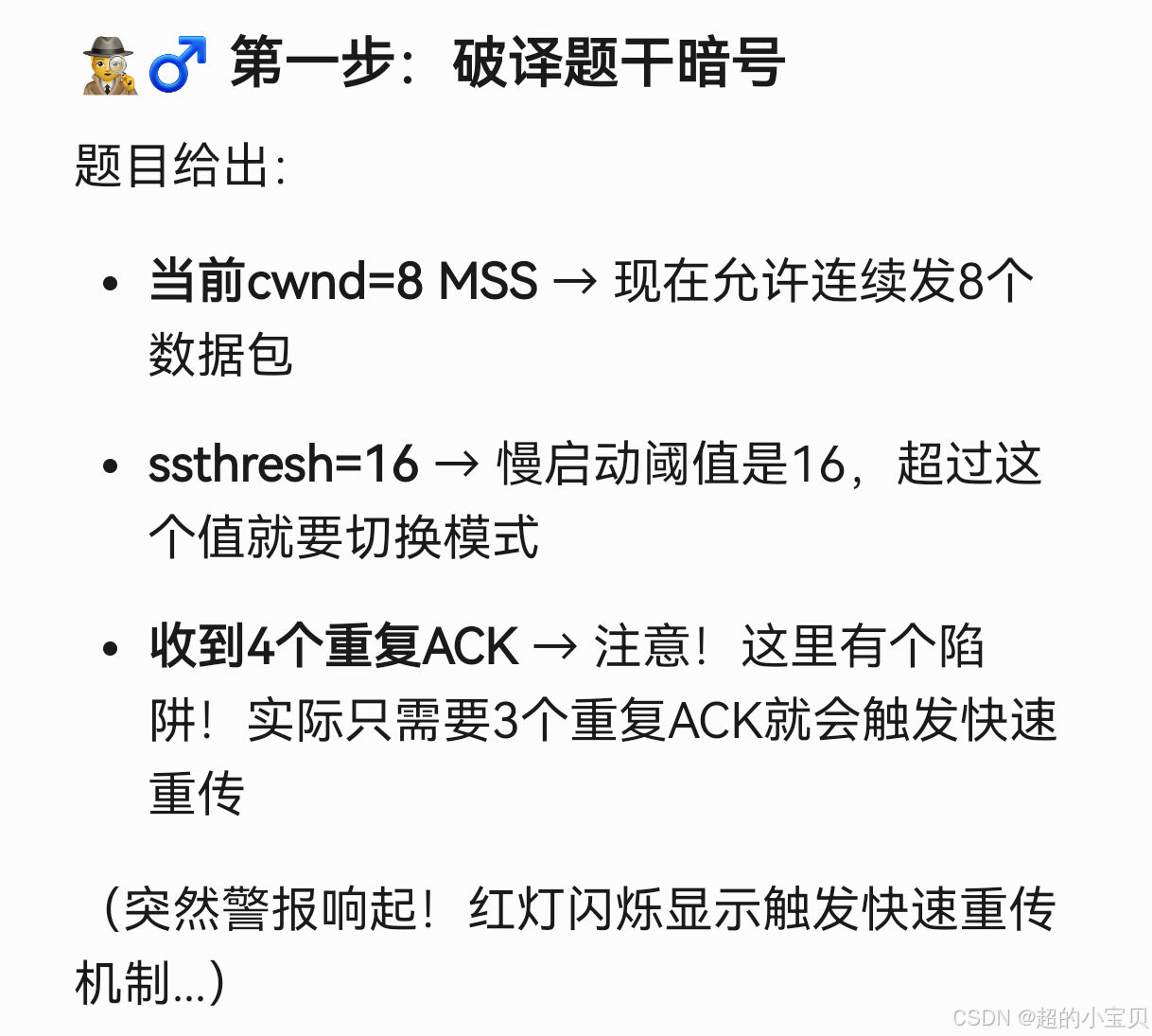

🎮 简单挑战：来当TCP指挥官！

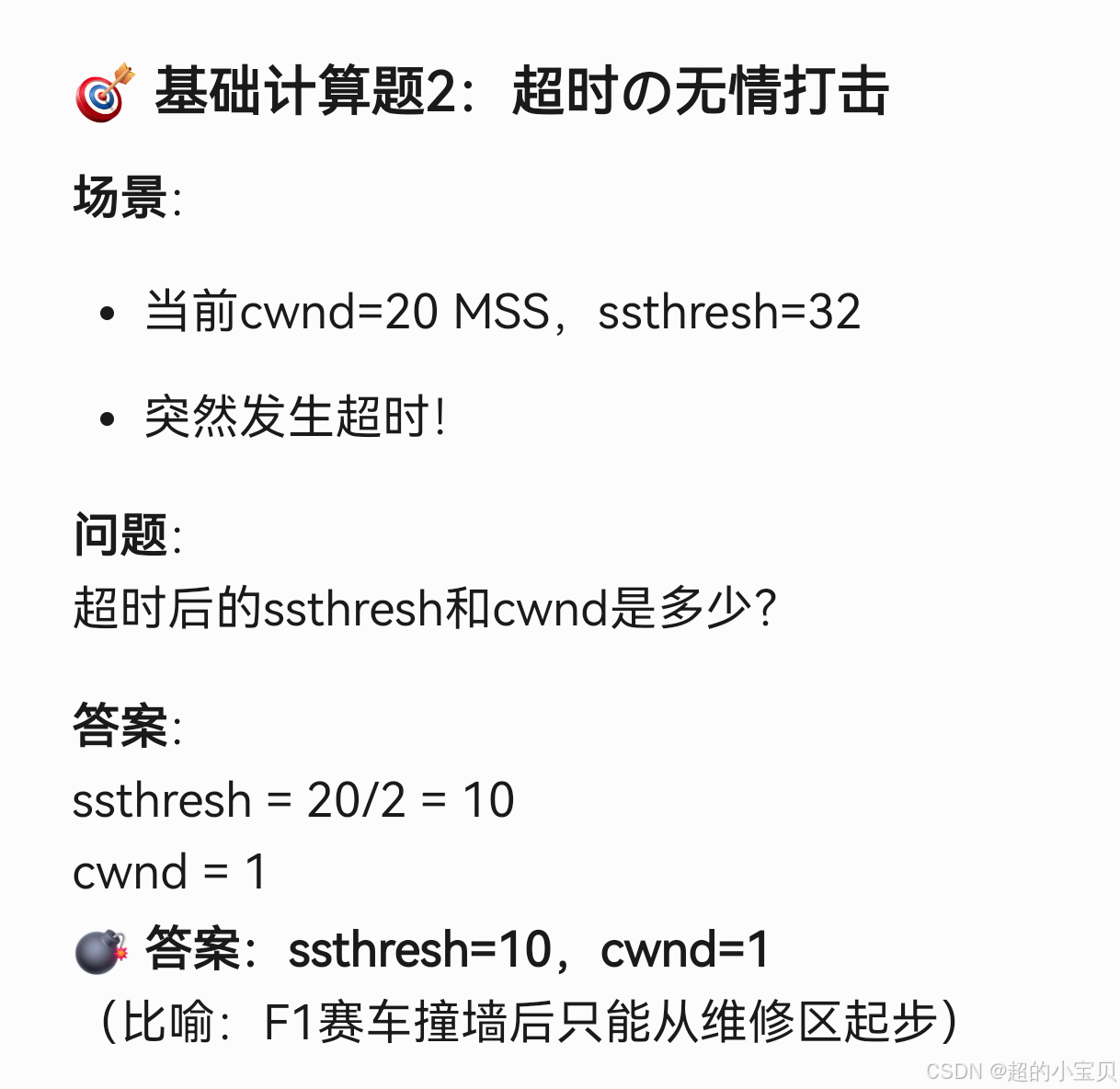

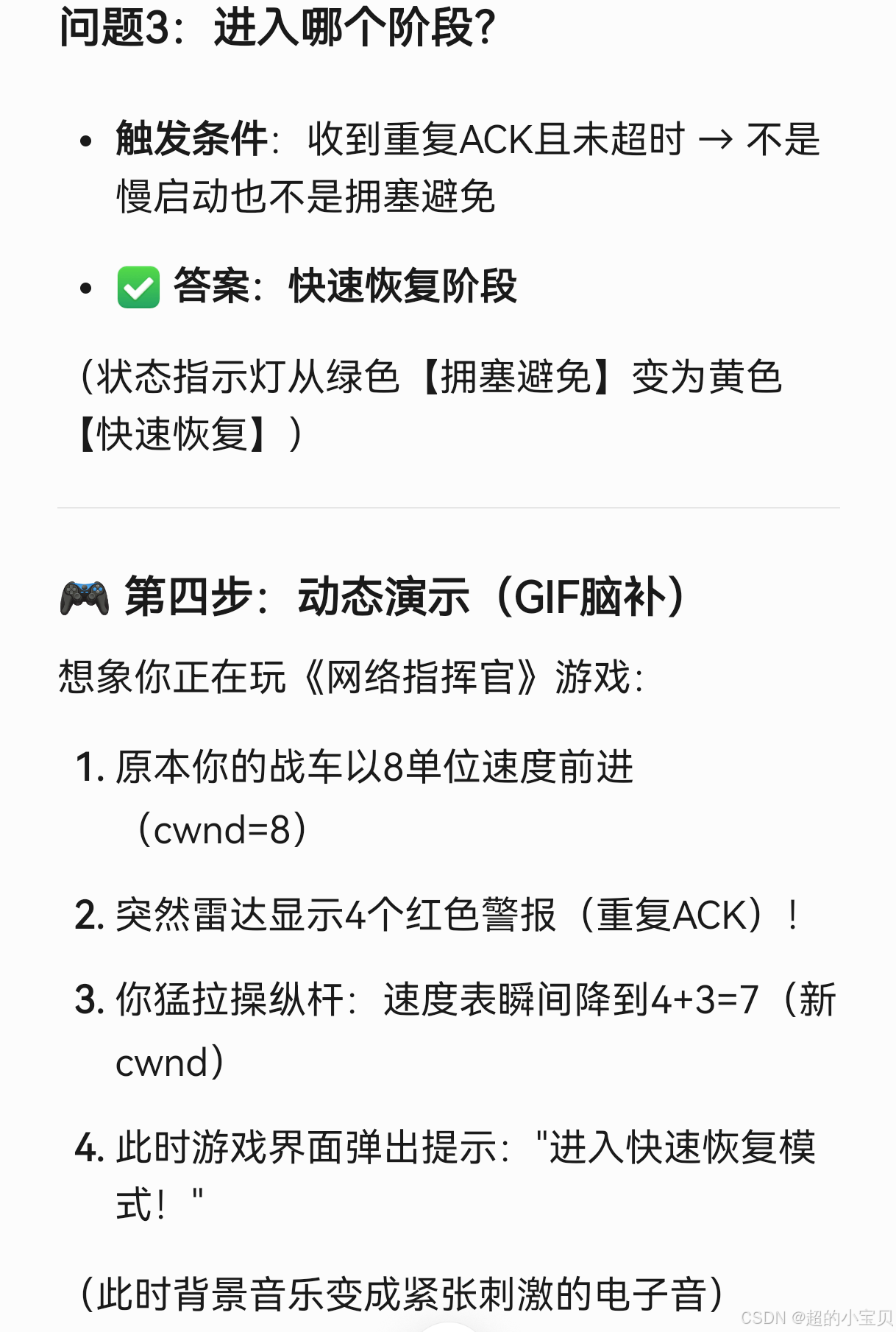

 🎮 终极挑战01：来当15秒TCP指挥官！

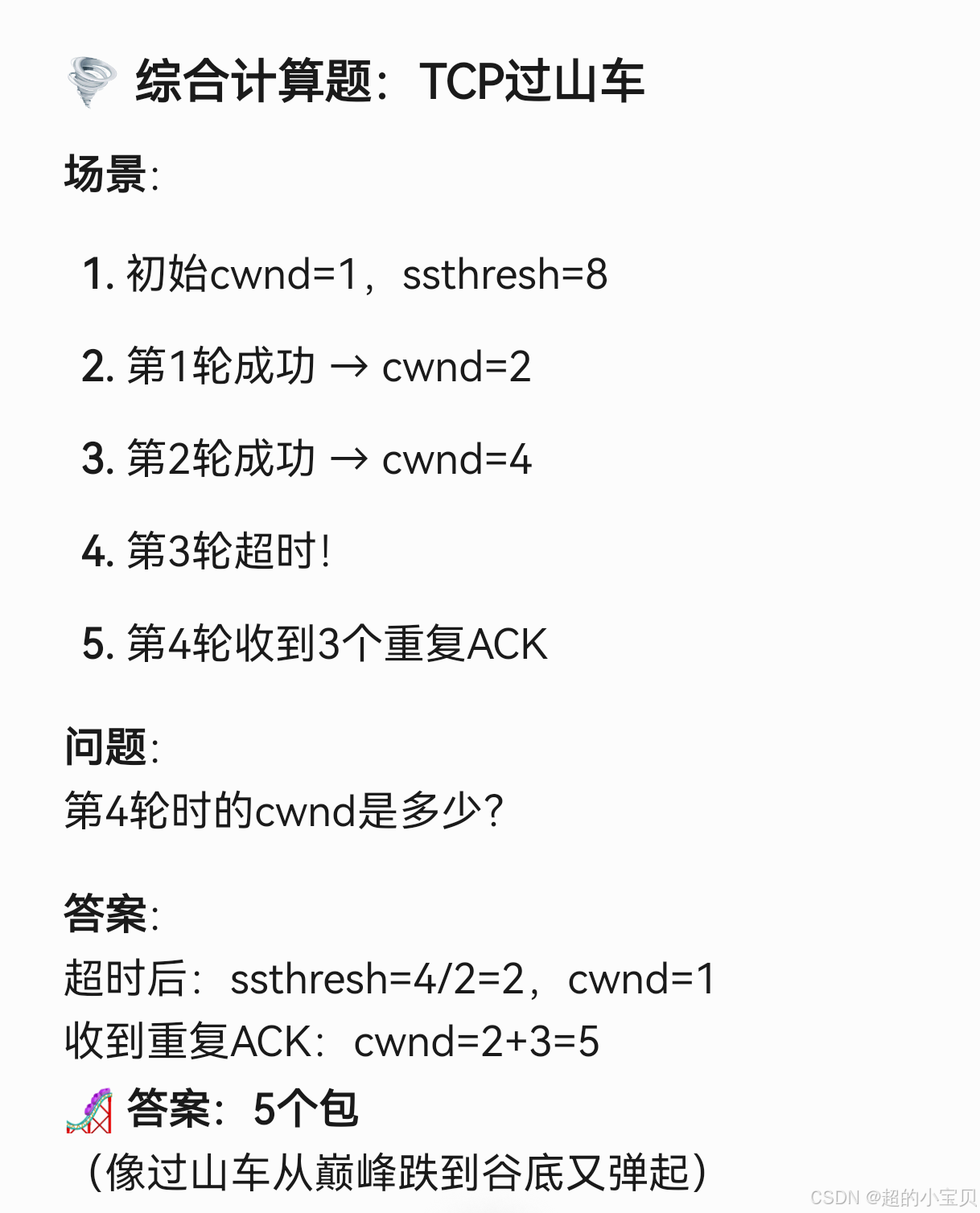

  🎮 终极挑战02：来当15秒TCP指挥官！



看完这些，是不是觉得传输层就像网络世界的交通管理局+快递公司+交警大队综合体？下次当你视频卡顿时，可以中二地喊一句："一定是TCP的拥塞窗口又缩小了！" 保证周围人向你投来"这人一定很懂电脑"的崇拜目光～ 🚦📦💻

编程实践

套接字（Socket）

套接字的核心作用

​进程间通信：通过IP地址 + 端口号唯一标识网络中的进程。​

协议选择：支持TCP（可靠流式传输）或UDP（不可靠数据报传输）。

​资源管理：操作系统通过套接字描述符管理连接、缓冲区等资源。

套接字的工作流程

​TCP套接字	​UDP套接字
1. 创建Socket (socket())	1. 创建Socket (socket())
2. 绑定端口 (bind())	2. 绑定端口 (bind())
3. 监听连接 (listen())	3. 直接收发数据 (sendto()/recvfrom())
4. 接受连接 (accept())
5. 数据读写 (send()/recv())
6. 关闭连接 (close())	4. 关闭套接字 (close())

​关键函数与参数

​函数	​作用	​关键参数
socket()	创建套接字	domain（如AF_INET）、type（如SOCK_STREAM/SOCK_DGRAM）
bind()	绑定IP和端口	sockaddr_in结构体（含IP/端口）
listen()	设置TCP服务端监听队列长度	backlog（最大等待连接数）
connect()	TCP客户端发起连接	服务端地址和端口
accept()	TCP服务端接受连接	返回新套接字描述符
send()/recv()	TCP数据收发（面向连接）	缓冲区指针、长度标志
sendto()/recvfrom()	UDP数据收发（无连接）	目标地址结构体

四元组（Quadruplet）​

​1. 定义

四元组是唯一标识一个网络连接的四个关键参数：

• ​源IP地址：发送方的IP地址。

• ​源端口号：发送方的端口号。

• ​目的IP地址：接收方的IP地址。

• ​目的端口号：接收方的端口号。

​2. 作用

• ​唯一性：四元组组合可以唯一确定一个网络连接（如TCP连接或UDP数据流）。

• ​多路复用：传输层通过四元组将数据正确分发到目标进程（如一台服务器的多个HTTP连接）。

• ​NAT/防火墙：设备（如路由器）通过四元组映射管理内外网通信。

​3. 示例

• 一个TCP连接的四元组：
  [源IP:192.168.1.2, 源端口:54321, 目的IP:93.184.216.34, 目的端口:80]
  表示从本地主机访问example.com的HTTP服务。

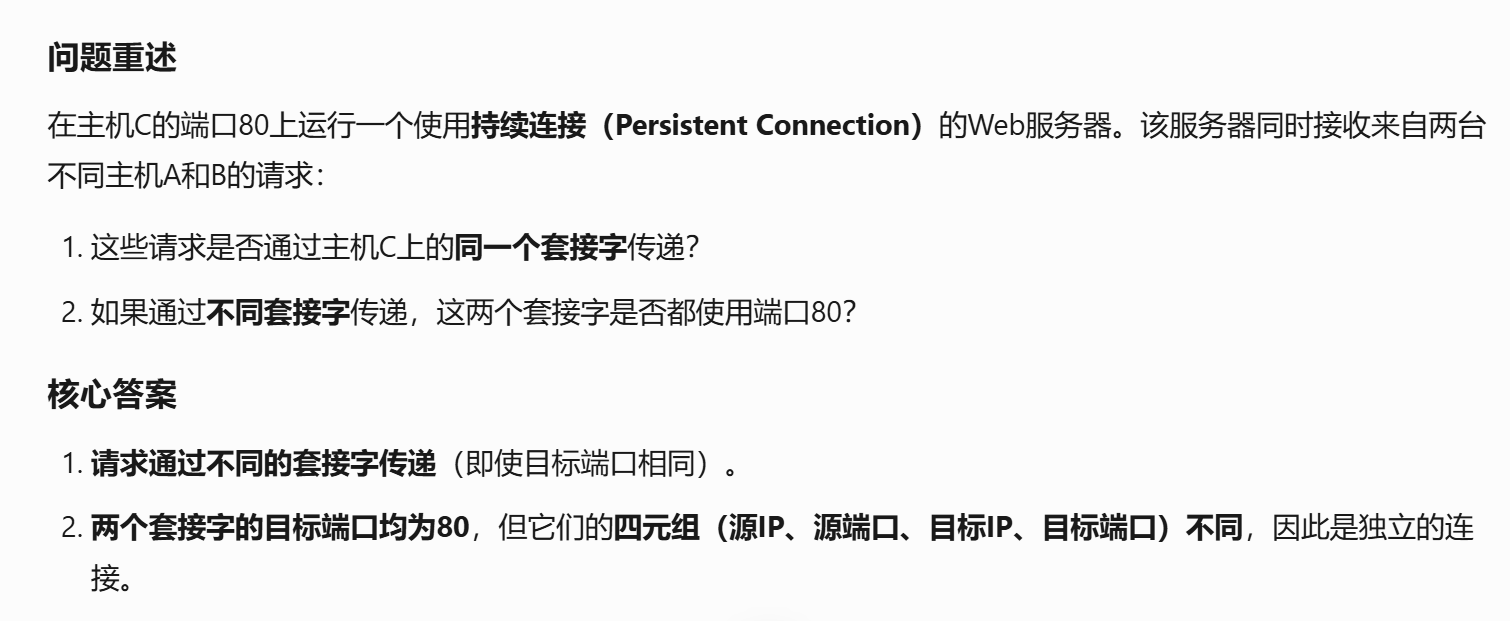

4.题目

四元组在套接字中的应用

1. TCP套接字示例

// 服务端绑定四元组中的源IP和端口
int server_fd = socket(AF_INET, SOCK_STREAM, 0);
struct sockaddr_in addr = {.sin_port = htons(8080), .sin_addr.s_addr = INADDR_ANY};
bind(server_fd, (struct sockaddr*)&addr, sizeof(addr));

// 客户端连接后形成完整四元组
connect(client_fd, "93.184.216.34", 80); // 四元组: [客户端IP:端口, 服务端IP:80]

2. UDP套接字示例

# UDP客户端发送数据时动态指定目的IP和端口
sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
sock.sendto(b"Hello", ("93.184.216.34", 53))  # 四元组临时形成
