一.单选

1.可维护性的特性

可理解性 (Understandability)，可测试性 (Testability)，可修改性 (Modifiability)，可扩展性 (Extensibility)，可移植性 (Portability)，可重用性 (Reusability)，易诊断性 (Diagnosability)，低耦合性 (Low Coupling)，高内聚性 (High Cohesion)，自动化工具支持。

相互促进的特性：

- **可理解性**和**可修改性**：代码易懂更方便修改。
- **可测试性**和**可扩展性**：模块化设计便于测试，也支持扩展。
- **低耦合性**和**高内聚性**：低耦合提高了内聚性，使模块独立、清晰。
- **可重用性**和**可理解性**：可复用的代码通常结构清晰，也更易理解。

存在矛盾的特性：

- **可扩展性**和**高内聚性**：扩展需求可能导致模块职责增多，影响内聚性。
- **可理解性**和**可移植性**：跨平台代码可能增加复杂度，降低可理解性。
- **低耦合性**和**可测试性**：减少耦合性可能需要额外接口或抽象层，增加测试难度。

2.程序的三种基本控制结构

顺序结构：代码从上到下逐行执行。
选择结构（条件结构）：根据条件判断执行不同的代码路径，例如 if、switch 语句。
循环结构：重复执行某段代码，直到满足特定条件，例如 for、while 循环。

共同特点：

控制程序的执行流程：三种结构都是用来控制程序的执行顺序，以满足特定的逻辑需求。
可组合性：这三种结构可以相互组合、嵌套，构建出复杂的程序逻辑。
逻辑完整性：可以通过这三种结构表达所有算法逻辑，被称为构成程序的基本控制单元。

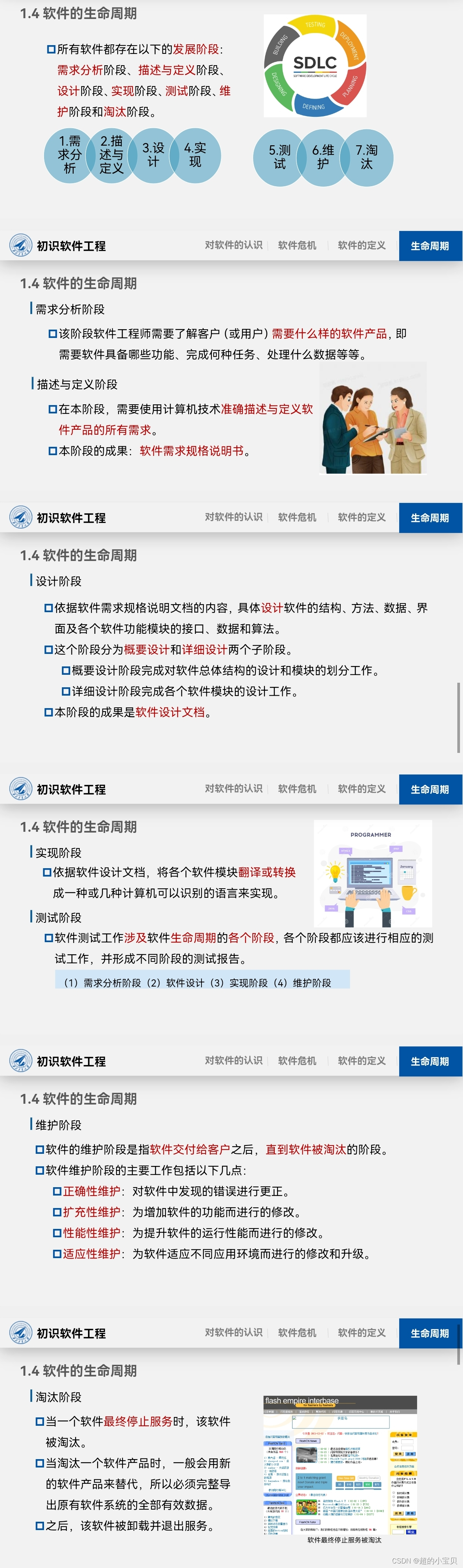

3.软件生命周期（❤❤❤）

需求分析：这个阶段通常在项目开始时占用一定时间，主要用于与用户沟通，理解和明确需求。虽然重要，但时间通常相对较短。
系统设计：设计阶段可能需要较长时间，特别是对于复杂系统。设计的质量直接影响后续阶段的效率。
编码：编码的时间取决于系统的复杂性和开发团队的熟练程度。一般来说，这个阶段的时间也是相对较短的。
测试：测试阶段非常重要，特别是为了确保软件的质量和稳定性。虽然时间投入可能相对较长，但通常仍不及维护阶段。
部署：部署通常是一次性的活动，虽然需要一定时间，但总体上不会过于耗时。
维护：维护阶段通常是软件生命周期中耗时最长的部分。软件投入使用后，会不断出现新的需求、bug、性能问题等。维护需要持续的资源投入，修复和更新软件以适应用户的变化需求。
退役：这个阶段的时间通常较短，因为它涉及的是关闭和迁移。

4.原形化方法

原型化方法（Prototyping）是一种软件开发技术，主要用于快速创建软件的初步模型（原型），以便在开发过程中进行测试和验证。

当用户需求不明确或容易变化时，原型化方法允许开发团队通过快速迭代获得反馈，帮助用户更好地理解他们的需求。如果需求非常明确且不太可能发生变化，传统的瀑布模型可能更合适。原型化过程可能会导致额外的时间和资源投入，这对于时间紧迫或预算有限的项目可能不太理想。

5.经济可行性

经济可行性研究的范围通常包括以下几个方面：

1. **成本分析**：
- 初始投资成本、运营成本和隐性成本。

2. **收益分析**：
- 直接收益、间接收益和收益的持续性。

3. **投资回报率（ROI）**：
- 计算投资回报率和回报周期。

4. **风险分析**：
- 市场风险、技术风险和财务风险。

5. **敏感性分析**：
- 测试关键变量变化对项目经济性的影响。

6. **可比性分析**：
- 比较类似项目的经济表现。

7. **法律和政策影响**：
- 评估相关法律法规对项目的影响。

8. **市场需求评估**：
- 研究市场需求和客户群体。

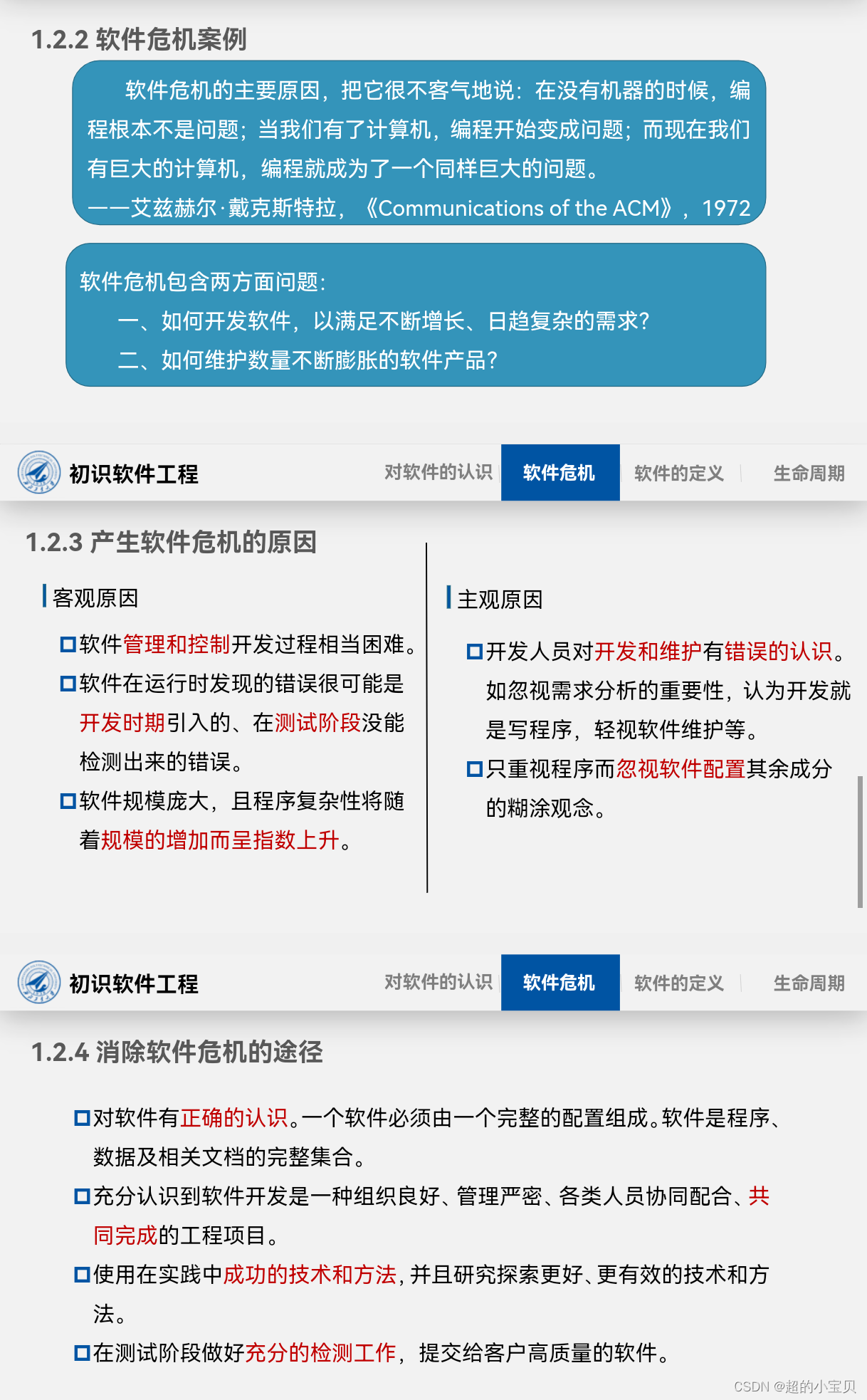

6.软件危机（❤❤）

软件危机（Software Crisis）是指随着计算机技术的迅猛发展，尤其是软件规模和复杂度的不断增加，传统的软件开发方法和工具已无法有效应对这些挑战，导致软件开发质量下降、成本上升、项目延期，甚至失败的现象。

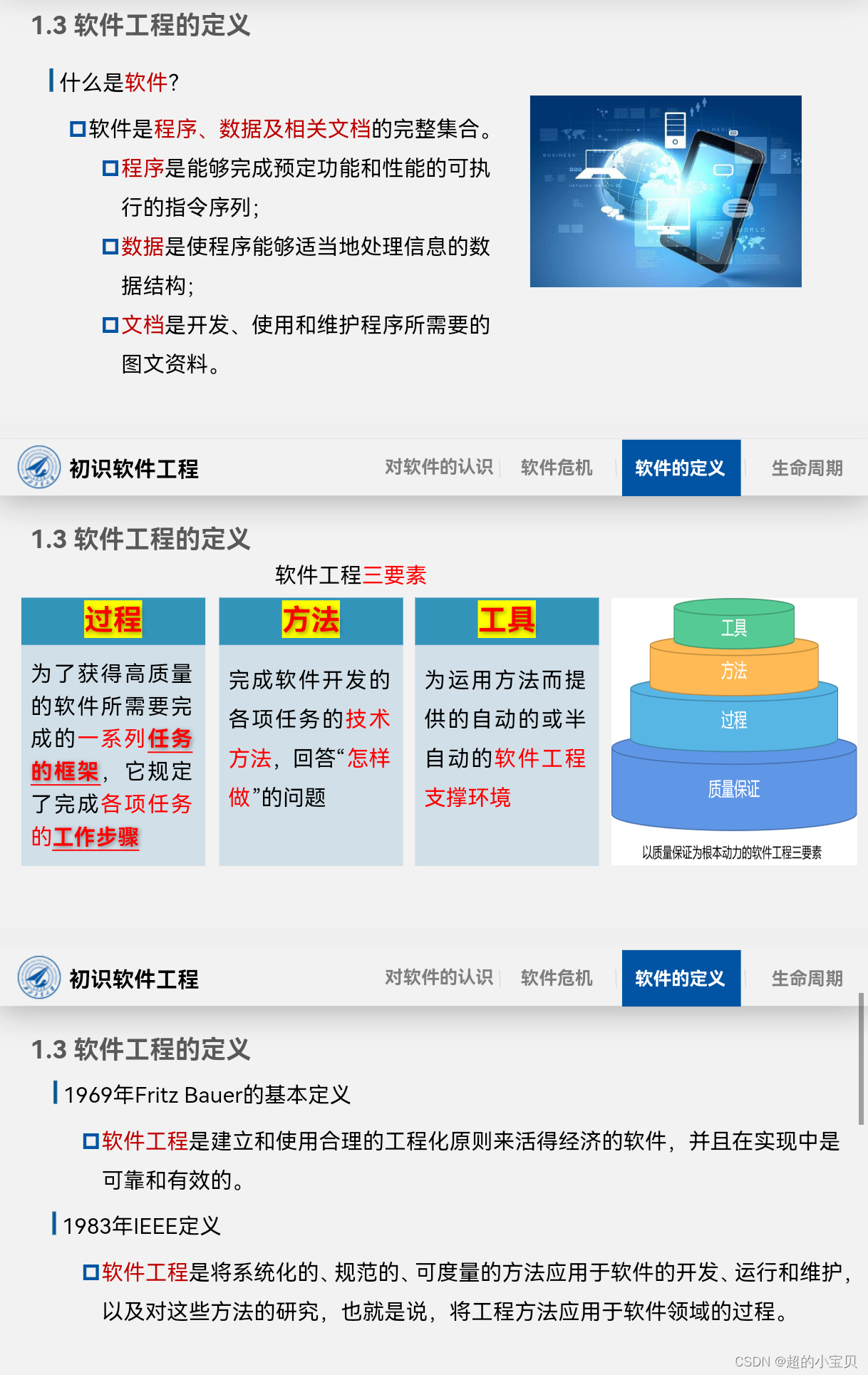

7.软件工程学的目的是什么

软件工程学的目的在于通过系统化、规范化的开发方法来提高软件的质量、效率和可维护性，以确保软件项目能够按时、按预算、按需求交付，并能够在整个生命周期内高效运作。

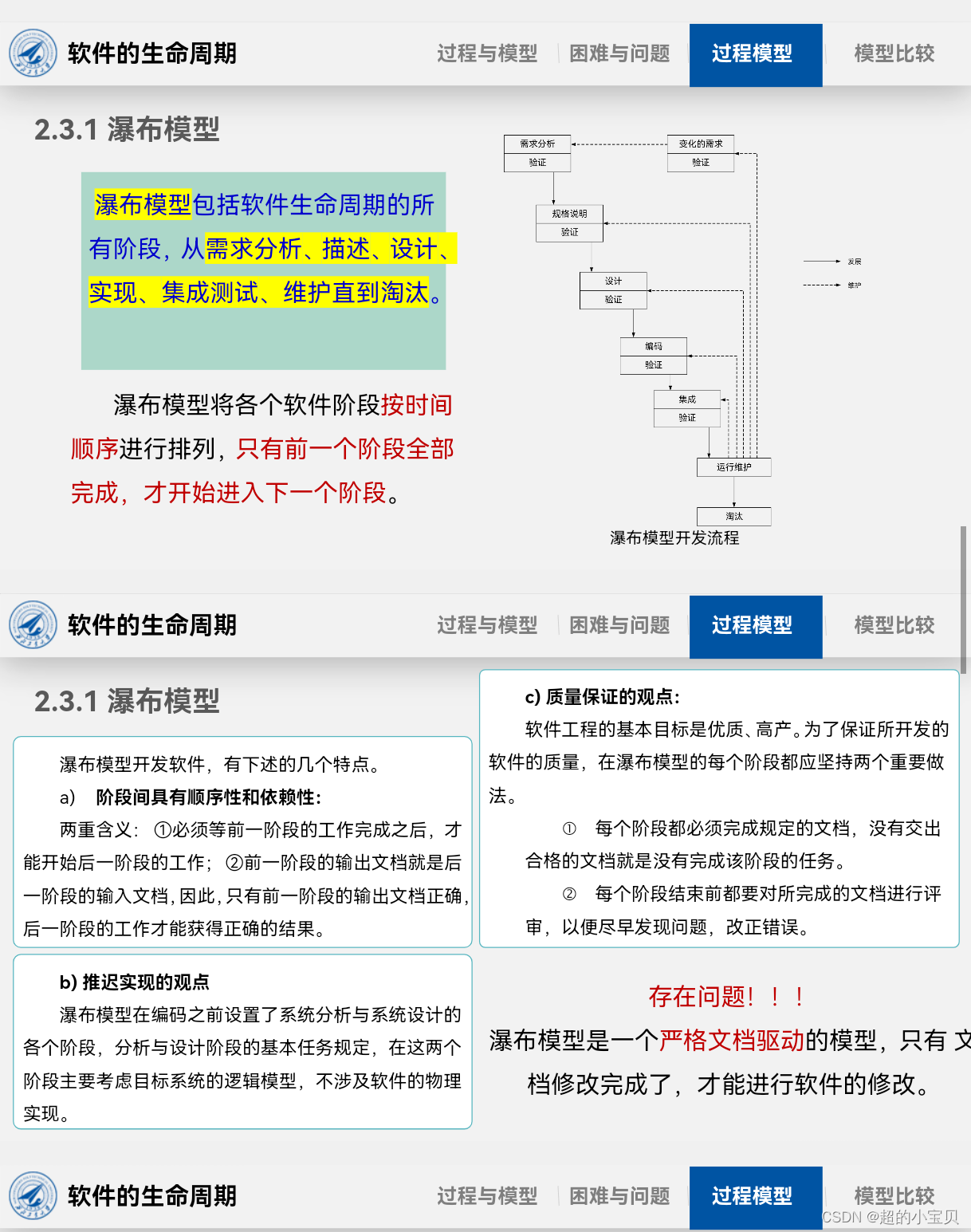

8.瀑布模型（❤❤）

瀑布模型（Waterfall Model）是传统的软件开发模型之一，强调线性顺序的开发过程。它的核心理念是将软件开发划分为一系列严格定义的阶段，每个阶段完成后才能进入下一个阶段。这种模型的特点是每个阶段都有明确的输出，且在上一个阶段完成后不可返回修改。

瀑布模型的开发过程通常按以下顺序进行：

需求分析（Requirements Analysis）
系统设计（System Design）
实现（编码）（Implementation）
测试（Testing）
部署和维护（Deployment and Maintenance）

不过，瀑布模型的关键问题在于它过于依赖于阶段之间的严格顺序，导致对需求变化的响应比较缓慢。因此，瀑布模型在早期的简单系统开发中有一定优势，但对于需求不断变化、复杂性较高的现代软件项目并不适用。

瀑布模型将软件生命周期划分为以下三个主要阶段：

需求阶段：在这一阶段，开发团队与客户或利益相关者一起详细讨论并记录软件的需求，确保团队完全理解客户需要的软件功能和目标。需求定义通常会形成一个详细的文档。
设计阶段：根据需求文档，设计人员会进行系统架构设计和详细设计，规划系统的结构、技术选型、数据库设计等内容。在此阶段，通常会产生系统设计文档。
实现阶段：在设计完成后，开发人员开始根据设计文档编写代码，实现系统的各项功能。这个阶段的输出通常是可执行的软件代码。

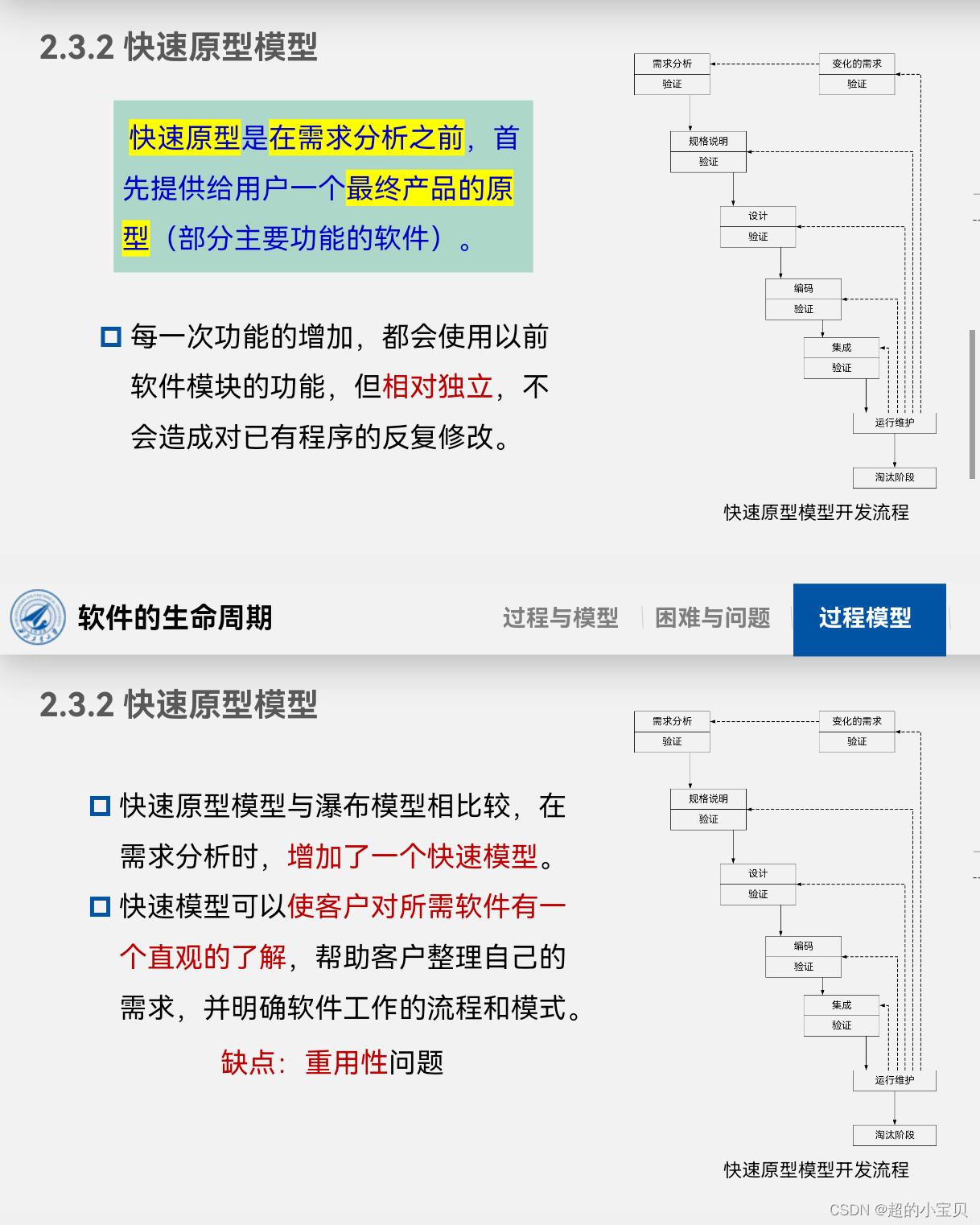

快速原型模型（❤）

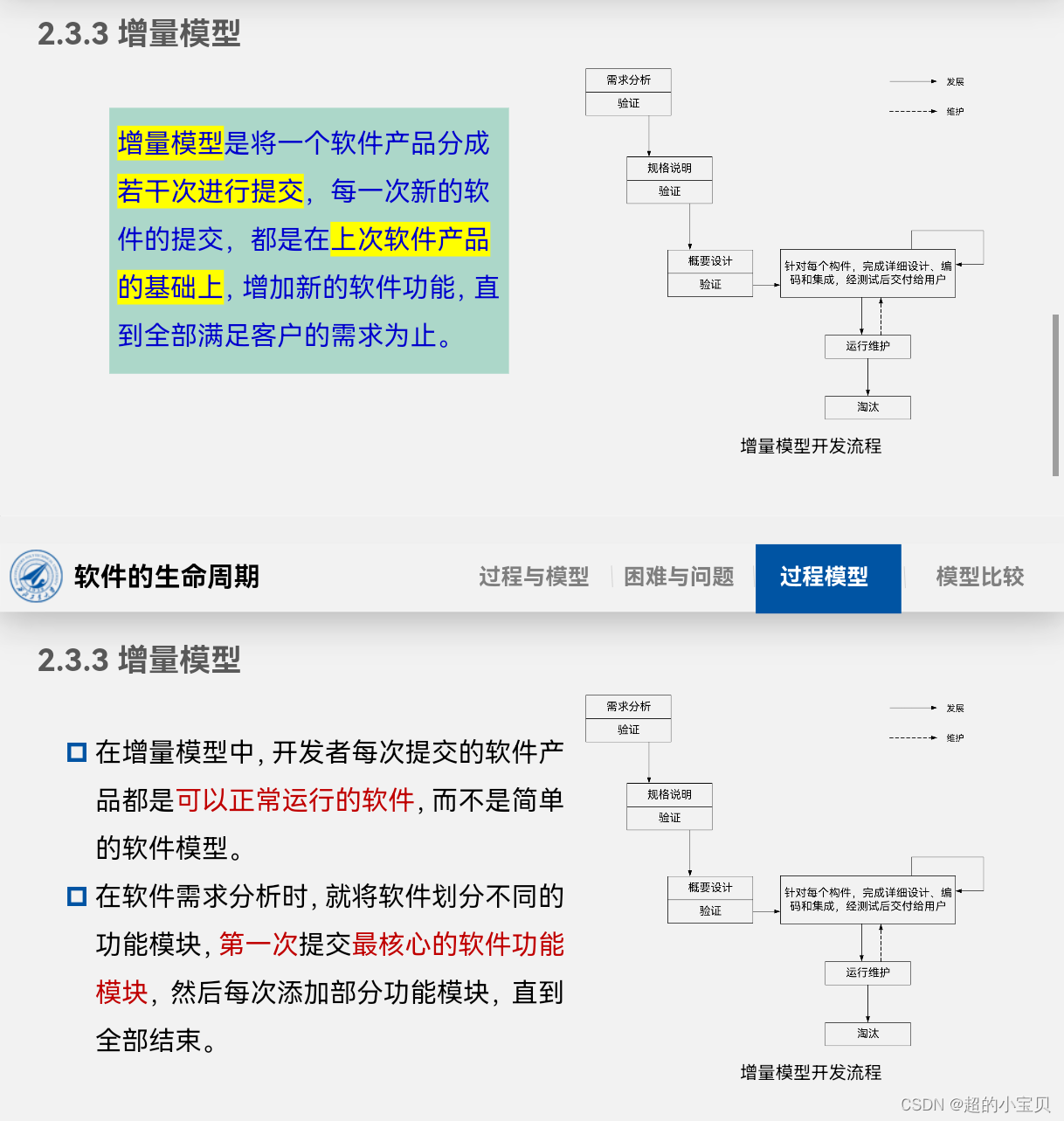

增量模型（❤）

9.需求分析

需求分析的核心任务是明确系统需要完成的功能和质量要求，定义系统的基本功能需求、非功能需求、接口需求和约束条件。这些需求将为后续的系统设计和开发提供基础。然而，具体的实现细节、内部架构、测试用例、优化方案等内容通常在需求分析阶段并不涉及，属于后续设计和开发的工作内容。

回答系统必须做什么的问题

10.类构件的重用方式

类构件的重用方式包括：继承、组合、接口和抽象类、模板方法模式、设计模式、共享库和模块化等，它们都是通过明确的结构和规范来实现系统功能的复用。而不包括代码复制与粘贴、硬编码和滥用全局变量/单例等不推荐的方式，这些方式往往导致代码难以维护和扩展。

不包括动态重用

11.软件维护（❤❤❤）

软件维护通常包括以下四种类型：

纠错性维护：修复软件缺陷和错误。
适应性维护：使软件适应新的环境或平台。
完美性维护：增强功能、提高性能或优化用户体验。
预防性维护：通过分析潜在问题，提前进行优化以减少故障。

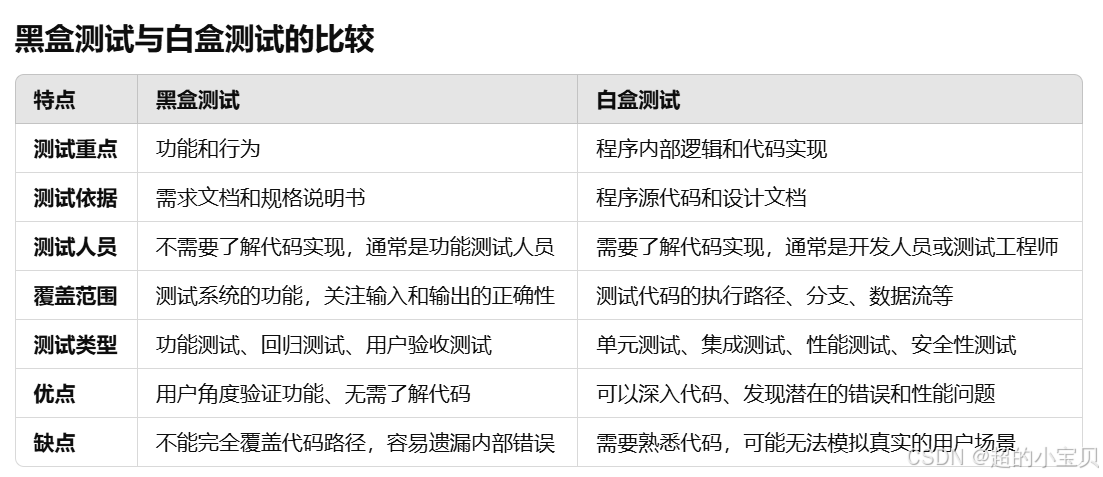

12.黑盒测试（❤❤❤）

定义：黑盒测试是一种基于功能的测试方法，测试人员不关心软件的内部实现细节，而是关注软件的功能是否符合需求和规格说明。测试者只通过输入数据和观察输出结果来验证系统是否按预期工作。

重点：黑盒测试关注的是系统的外部行为，即系统是否完成了应有的功能。
测试依据：黑盒测试基于需求和设计文档，而不是代码实现。
测试过程：测试人员不需要知道系统的内部结构，主要通过以下几个方面进行测试：
- 输入的有效性（有效输入和无效输入）
- 系统对输入的反应（是否正确处理了输入）
- 输出的正确性
- 系统功能的完整性和一致性
- 边界条件、性能、错误处理等
适用场景：
- 功能测试：验证功能是否按预期工作。
- 用户验收测试：用户根据需求文档和规格说明进行测试。
- 回归测试：在修改或更新软件后，验证修改不会破坏原有功能。

优点：

测试人员不需要了解软件的内部代码，适合非技术人员。
可以从用户的角度出发，验证系统是否符合用户需求。

缺点：

不能保证覆盖所有的代码路径。
可能会遗漏一些潜在的代码错误或性能问题。

13.白盒测试（❤❤）

定义：白盒测试是一种基于代码的测试方法，测试人员需要了解系统的内部实现细节，如程序逻辑、数据流、控制流等。测试的目标是通过检查代码内部的执行路径、函数调用和数据流等，来验证系统的实现是否正确。

重点：白盒测试关注的是程序的内部结构和逻辑，通过代码的审查和执行来测试系统的各个部分。
测试依据：白盒测试基于源代码，而不仅仅是需求和设计文档。
测试过程：
- 检查每个代码路径是否被执行，确保程序中的每条逻辑分支和代码都经过测试。
- 进行代码覆盖率分析，确保代码的不同路径（如条件分支、循环）都有被充分测试。
- 检查系统中的数据流和控制流，分析潜在的逻辑错误、资源泄漏、内存溢出等。
- 测试异常处理逻辑，确保代码能够处理所有可能的异常情况。
适用场景：
- 单元测试：测试单个函数或方法的正确性。
- 集成测试：测试多个模块或组件的交互。
- 性能测试：分析代码的性能瓶颈，进行优化。
- 安全性测试：验证程序中是否存在潜在的安全漏洞。

优点：

可以详细地检查代码的每个路径和分支，确保系统的每一部分都被充分测试。
有助于发现程序内部的逻辑错误和潜在的性能问题。
可以实现高的测试覆盖率（如语句覆盖、分支覆盖、路径覆盖等）。

缺点：

用例图帮助确定系统的功能需求，进而影响系统的类图设计。

测试人员需要具备编程技能，并深入了解代码实现。
对于大规模系统，测试的覆盖面和复杂性可能会很高。
14.UML（❤❤❤）
UML（统一建模语言）是一种图形化的建模语言，广泛用于面向对象软件系统的建模和设计。它提供了一套标准化的符号和图形，帮助开发人员和设计人员理解、描述、构建和文档化系统的结构和行为。UML包含了多种类型的图，每种图有不同的用途和侧重点。
15.用例图（Use Case Diagram）
定义：用例图用于描述系统的功能需求，展示系统与外部参与者（如用户、其他系统）之间的交互。用例图关注的是**“用户与系统之间的行为”**，强调用户需求和功能。
组成：
- 参与者（Actor）：代表与系统交互的角色，可能是用户或其他系统。
- 用例（Use Case）：系统提供的功能或服务，用例代表了用户与系统之间的一个交互场景。
- 关联关系：描述参与者与用例之间的交互关系。
- 扩展与包含关系：用来表示用例之间的依赖或扩展。
作用：用于需求分析阶段，帮助明确系统的功能需求以及用户需求。
示例：一个在线购物系统的用例图可能包括参与者"顾客"和用例"浏览商品"、"添加到购物车"、"结账"等。
16.类图（Class Diagram）
定义：类图是UML中最常用的图之一，主要用于描述系统的静态结构，展示系统中的类、接口及其之间的关系。类图关注的是系统的对象结构，描述类之间的继承、实现、关联、依赖等关系。
组成：
- 类（Class）：系统中的对象类型，包含属性（属性）和方法（操作）。
- 关系：如继承、实现、关联、依赖、聚合等。
- 类之间的关系：继承（表示“是一个”的关系）、关联（表示“有一个”或“使用一个”的关系）、依赖（表示类之间的松散关系）等。
作用：类图用于描述系统的静态结构和类之间的关系，是对象导向设计的核心部分。
示例：一个银行管理系统的类图可能包括类"客户"、"账户"、"交易"，它们之间有关联、继承等关系。
17.时序图（Sequence Diagram）
定义：时序图是用于描述对象之间交互的动态行为，特别关注的是时间顺序上的消息传递。它通过时间轴显示对象之间的交互过程和消息的传递顺序。
组成：
- 对象：参与交互的对象通常排列在顶部。
- 生命线（Lifeline）：表示对象的存在周期。
- 消息：表示对象之间的调用或数据传递。
- 激活（Activation）：表示对象在执行某个操作时处于活跃状态。
作用：时序图主要用于描述系统内部对象的交互和消息交换，是行为建模中常用的工具。
示例：一个订单支付过程的时序图可能显示用户、支付系统和银行之间的消息传递，展示支付过程中的步骤和顺序。
18.协作图（Collaboration Diagram）
定义：协作图与时序图类似，也是用来描述对象之间的交互，但是它更加注重的是对象之间的关系，而不是消息的顺序。协作图通过展示对象之间的连接关系来表示消息的交互。
组成：
- 对象：图中的参与者和交互者。
- 消息：表示对象间的通讯和方法调用。
- 连接关系：表示对象之间的关联关系。
作用：协作图比时序图更关注对象的结构和连接关系，适用于描述不同对象之间的协作过程。
示例：一个客户在购物网站上下单的过程，展示了客户对象、购物车对象和支付对象之间的交互和关系。
19.活动图（Activity Diagram）
定义：活动图用于描述系统的工作流或业务流程，它强调的是活动的流动，展示了系统中各个操作的执行顺序、条件判断和并行执行的情况。
组成：
- 活动（Activity）：表示业务或操作的单元。
- 决策节点（Decision Node）：表示流程中的条件判断。
- 起始/结束节点（Start/End Node）：表示活动的开始和结束。
- 控制流（Control Flow）：表示活动之间的流向关系。
- 分支与合并：表示不同路径的选择与合并。
作用：活动图适用于描述复杂的业务流程、工作流和数据流，尤其是在动态行为的建模中非常有用。
示例：一个用户注册流程的活动图，可能展示从填写注册信息、验证信息、提交表单等步骤的流程和条件判断。
20.UML图的关系
用例图描述的是系统的外部功能需求，聚焦用户和系统之间的交互。
类图是系统的静态结构图，展示了系统的类和类之间的关系，是系统设计的基础。
类图是实现系统功能的基础，类之间的交互可通过时序图和协作图来进一步描述。
时序图和协作图可以帮助分析和设计系统中对象的交互细节，而活动图则有助于理解和优化系统中任务或业务流程的执行顺序。
时序图和协作图都是描述系统动态行为的交互图。时序图侧重展示对象之间消息传递的时间顺序，而协作图则关注对象之间的结构和关系。
活动图描述的是系统中的流程和工作流，主要用于表示不同活动之间的顺序和条件流转。
二.简答

1.可行性研究报告的主要内容有哪些？

可行性研究报告的主要内容通常包括以下几个部分：

1. **引言**：
- 项目背景和目的
- 可行性研究的范围和方法

2. **项目描述**：
- 项目的基本概述
- 项目目标和预期成果

3. **市场分析**：
- 市场需求评估
- 目标客户和竞争分析
- 市场趋势和机会

4. **技术可行性**：
- 所需技术的评估
- 技术实现的可行性分析
- 系统架构和设计概述

5. **经济可行性**：
- 成本分析（初始投资和运营成本）
- 收益预测（直接和间接收益）
- 投资回报率（ROI）计算

6. **法律和环境影响**：
- 相关法律法规的分析
- 项目对环境的潜在影响评估

7. **风险分析**：
- 识别和评估项目风险
- 风险管理策略

8. **实施计划**：
- 项目时间表和里程碑
- 资源需求（人力、财力等）

9. **结论和建议**：
- 对项目可行性的总体评估
- 进一步的建议和行动计划

10. **附录**（如有需要）：
- 相关数据和支持材料
- 调查问卷、访谈记录等

2.系统设计的内容主要有哪些？

系统设计的内容主要包括以下几个方面：
1. 系统架构设计：
  - 确定系统的总体结构，包括硬件和软件组件之间的关系。
  - 定义系统的层次结构，如客户端-服务器架构、微服务架构等。
2. 模块设计：
  - 细化系统各个模块的功能和接口。
  - 设计模块之间的交互和数据流。
3. 数据设计：
  - 数据库设计，包括表结构、字段定义、索引、约束等。
  - 数据模型设计，如实体关系图（ER图）和类图。
4. 接口设计：
  - 确定系统内部模块及外部系统之间的接口和协议。
  - 定义API（应用程序接口），确保模块之间的互操作性。
5. 用户界面设计：
  - 设计用户界面的布局、风格和交互方式。
  - 确保用户体验良好，符合用户需求和习惯。
6. 安全设计：
  - 识别潜在的安全风险，设计相应的安全措施。
  - 包括用户认证、授权、数据加密等。
7. 性能设计：
  - 评估系统的性能需求，如响应时间、吞吐量和可扩展性。
  - 设计负载均衡和缓存策略等以优化性能。
8. 可维护性设计：
  - 考虑系统的可维护性和可扩展性。
  - 设计代码的可读性和可重用性，便于后续维护和更新。
9. 测试设计：
  - 制定测试计划，包括单元测试、集成测试和系统测试的策略。
  - 确定测试用例和测试环境的设置。
10. 文档设计：
  - 编写系统设计文档，详细描述设计决策和实现细节。
  - 提供使用手册和技术文档，帮助后续开发和维护。
3.软件质量保证应做好哪几个方面的工作？

软件质量保证（Quality Assurance, QA）是确保软件产品满足预定标准和用户需求的重要过程。以下是软件质量保证应做好的一些关键工作方面：
1. 需求分析：
  - 确保需求的完整性、准确性和可追溯性。
  - 与利益相关者沟通，确认需求的明确性。
2. 制定质量标准：
  - 定义软件质量标准和指标，包括功能性、性能、安全性和可维护性等。
  - 建立质量评估标准，作为后续评估的依据。
3. 测试计划和策略：
  - 制定详细的测试计划，包括测试目标、范围、资源和时间安排。
  - 确定测试策略，包括手动测试和自动化测试的选择。
4. 设计测试用例：
  - 根据需求和设计文档，编写测试用例和测试脚本。
  - 确保测试用例覆盖所有功能和边界情况。
5. 执行测试：
  - 进行各类测试，如单元测试、集成测试、系统测试和用户验收测试。
  - 记录测试结果，追踪缺陷并进行管理。
6. 缺陷管理：
  - 建立缺陷报告和跟踪系统，及时记录和分类缺陷。
  - 确保缺陷得到修复，并验证修复结果。
7. 代码审查：
  - 进行代码审查，确保代码符合编码标准和最佳实践。
  - 提高代码质量，降低后续维护成本。
8. 持续集成和持续交付（CI/CD）：
  - 实施持续集成和交付流程，确保代码在每次提交后都经过测试。
  - 提高交付频率和软件稳定性。
9. 用户反馈和验收：
  - 收集用户反馈，评估软件在实际使用中的表现。
  - 在项目结束时进行用户验收测试，确认软件满足用户需求。
10. 培训和文档：
  - 提供质量保证相关的培训，提高团队的质量意识。
  - 编写和维护质量保证文档，记录质量控制过程和结果。
4.软件测试过程包括哪些部分？

软件测试过程通常包括以下几个主要部分：
1. 测试计划：
  - 制定测试策略和计划，明确测试目标、范围、资源和时间安排。
  - 确定测试的类型和方法，如功能测试、性能测试、安全测试等。
2. 需求分析：
  - 分析需求文档，确保需求的完整性和可测试性。
  - 确定测试用例的基本依据，识别关键功能和边界条件。
3. 测试用例设计：
  - 编写详细的测试用例，包括输入、预期结果和执行步骤。
  - 确保测试用例覆盖所有功能和场景，包括正向和负向测试。
4. 测试环境准备：
  - 配置和准备测试环境，包括硬件、软件和网络设置。
  - 确保测试环境与生产环境尽可能一致，以提高测试的有效性。
5. 测试执行：
  - 按照测试用例执行测试，记录实际结果和任何发现的缺陷。
  - 进行不同类型的测试，如单元测试、集成测试、系统测试和用户验收测试。
6. 缺陷管理：
  - 记录和跟踪缺陷，包括缺陷的严重性、状态和解决方案。
  - 与开发团队协作，确保缺陷得到修复，并重新验证修复的效果。
7. 测试结果评估：
  - 分析测试结果，评估软件的质量和符合性。
  - 确定软件是否满足预定的质量标准和用户需求。
8. 测试报告：
  - 编写测试报告，概述测试过程、结果、缺陷和总体评估。
  - 提供给项目干系人，帮助他们理解软件的质量状况。
9. 回归测试：
  - 在软件修改或缺陷修复后，进行回归测试以确认修复是否有效且未引入新缺陷。
  - 确保软件的稳定性和持续的功能完整性。
10. 持续改进：
  - 根据测试过程中的经验教训和反馈，不断优化测试策略和方法。
  - 提高团队的测试能力和效率，推动软件质量的持续提升。
三.应用题

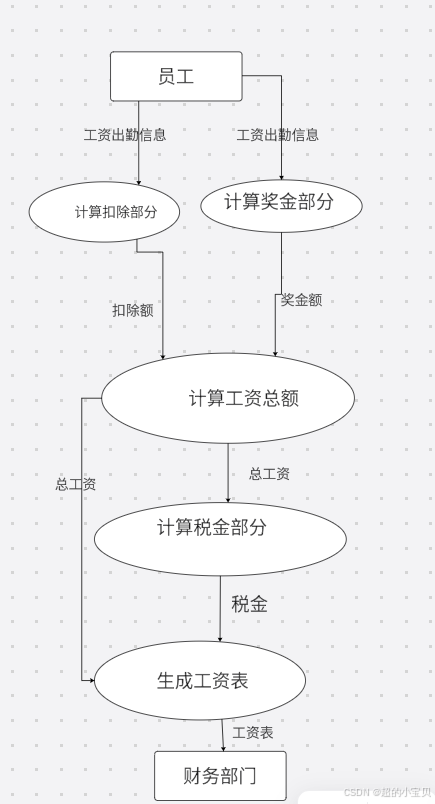

1.工资的数据流程图：

题目：工资计算系统中的一个子系统有如下功能：1.计算扣除部分（由基本工资计算出应扣除的部分，比如水电费，缺勤）2.计算奖金部分（根据出勤情况计算）3.计算工资总额部分（根据输入的扣除额和奖金计算出总额）4.计算税金部分（由工资总额中计算出应扣除各种税金）5.生成工资表（根据总额和税金生成工资表）

试根据要求画出该问题的数据流程图，并将其转换为软件结构图。

数据流程图

（Data Flow Diagram，简称 DFD）：

数据流程图的基本要素：
1. 外部实体（External Entity）：代表系统外部与系统交互的实体，通常是用户、其他系统或外部设备。用方框表示。
  - 例如：用户、银行系统、外部数据库等。
2. 数据流（Data Flow）：数据在系统内部或与外部实体之间的流动，通常用带箭头的线表示。
  - 例如：用户提交的信息、系统发送的响应等。
3. 处理过程（Process）：指系统内的操作或功能，它处理输入数据并产生输出数据。用圆形或椭圆形表示。
  - 例如：登录验证、订单处理等。
4. 数据存储（Data Store）：用来存储数据的地方，通常表示为两个平行的线。数据存储可以是数据库、文件、缓存等。
  - 例如：用户信息数据库、订单信息存储等。
2.银行ATM系统

题目：如果要开发一个银行ATM的存取款系统，1.如何确保这个产品的代码在未来尽可能多的被重用？2.需求分析工作流程，完成产品需求文档3.用面向对象的设计方法设计该ATM系统4.针对这个产品你选择什么语言来实现？列出它们的优势和代价。

作答：

1. 如何确保这个产品的代码在未来尽可能多的被重用？

为了使代码具备良好的重用性，可以采取以下措施：

#### 1.1 **模块化设计**
将系统划分为多个独立模块，每个模块负责单一功能。例如：
- 账户管理模块
- 交易处理模块
- 用户认证模块
- 日志记录模块

#### 1.2 **面向对象设计原则**
- **封装性**：将每个功能设计为独立的类（如账户类、交易类），类内部实现对外隐藏。
- **继承性**：例如，银行卡可以作为一个父类，信用卡和储蓄卡可以继承父类以扩展功能。
- **多态性**：通过接口或抽象类实现不同类型操作的通用化设计。

#### 1.3 **设计模式**
- **工厂模式**：生成不同类型的用户界面（ATM屏幕显示、语言切换）。
- **策略模式**：处理不同交易类型（取款、存款、查询）。
- **单例模式**：确保核心资源（如日志系统）只有一个实例。

#### 1.4 **API接口设计**
设计清晰的、文档完善的API，使得其他开发团队能够直接调用，例如提供账户查询接口、交易记录接口。

#### 1.5 **遵循标准**
采用行业标准（如ISO/IEC 8583规范用于ATM与银行后台之间的通信）来确保系统兼容性，提高可重用性。

2. 需求分析工作流程，完成产品需求文档

#### 2.1 **需求分析工作流程**
1. **需求获取**
- 与客户（银行管理层）访谈。
- 用户问卷调查了解ATM的常用功能需求。
- 分析现有ATM系统的不足。

2. **需求分类**
- 功能需求：用户存款、取款、查询余额、打印交易记录。
- 非功能需求：高安全性、快速响应时间、良好的用户体验。
- 约束条件：系统需兼容现有银行系统。

3. **需求建模**
- 使用**UML用例图**描述用户和系统交互。
- 制作**流程图**表示存取款的具体流程。

4. **需求确认**
- 与客户和开发团队确认需求，生成最终的需求文档。

#### 2.2 **产品需求文档的核心内容**
1. **系统概述**
- 系统名称：银行ATM存取款系统
- 系统目标：提高用户存取款效率，确保交易安全性。

2. **功能描述**
- 用户认证：用户通过银行卡和密码登录。
- 存取款：支持取款、存款，显示交易结果。
- 查询：提供余额查询、交易历史。
- 多语言支持：提供中英双语界面。

3. **非功能需求**
- 安全性：采用加密通信防止数据泄露。
- 响应时间：每次操作的响应时间低于5秒。

4. **系统约束**
- 需支持现有银行卡系统。
- 后台需与银行核心业务系统对接。

5. **用例图**
- 清晰展示用户和系统功能的交互关系。

3. 用面向对象的设计方法设计该ATM系统

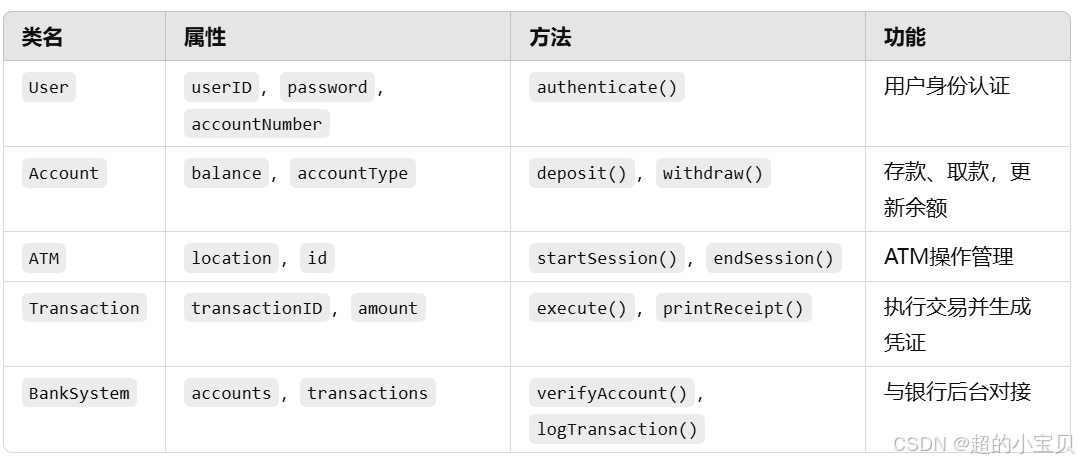

#### 3.1 **核心类的设计**

#### 3.2 **UML用例图**
- **用户**：与ATM交互。
- **ATM**：提供存取款功能，查询余额，生成交易记录。

#### 3.3 **UML类图**
基于上述类的设计，画出类图，标明类与类之间的关系：
- `User`与`Account`关联（一个用户可有多个账户）。
- `ATM`与`Transaction`组合（ATM负责处理交易）。
- `ATM`与`BankSystem`关联（通过后台验证和记录交易）。

#### 3.4 **顺序图**
设计顺序图展示存款或取款的交互流程：
1. 用户插入银行卡。
2. 系统请求密码并验证。
3. 用户输入存取款金额。
4. 系统处理交易并打印凭证。

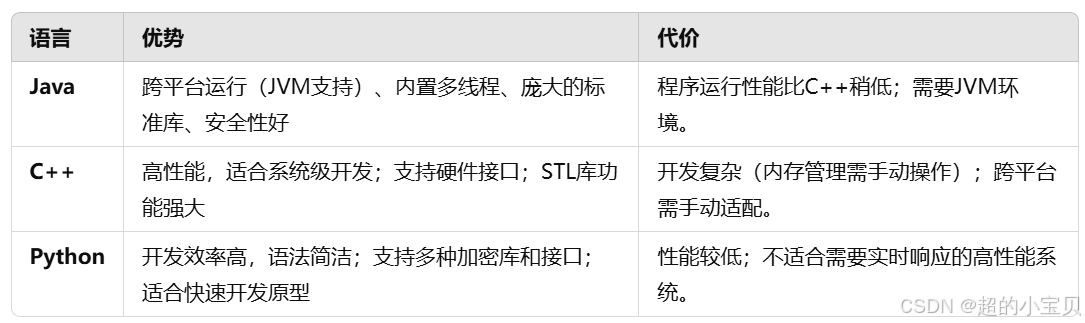

4. 针对这个产品你选择什么语言来实现？列出它们的优势和代价

#### 4.1 **选择的语言**
- **Java**
- **C++**
- **Python**

#### 4.2 **比较分析**

### **建议语言：Java**
选择**Java**是因为：
1. Java的**安全性**强（如支持加密库和沙箱机制），适合金融系统。
2. Java的**跨平台性**使得系统可以运行在多种硬件环境下。
3. Java支持**面向对象编程**，便于实现模块化设计和重用。

当然，如果系统要求极高的实时性和硬件效率，可以选择C++。
