PWM脉宽调制信号的发生与控制

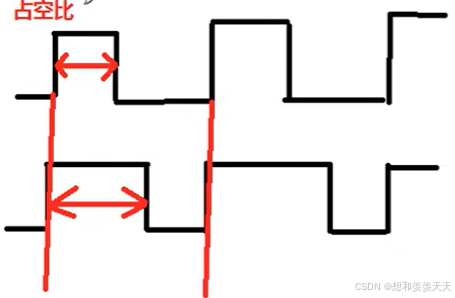

占空比

高电平时间与一个周期的比值;
周期信号,通过调整高电平的宽度实现对电压的控制。
在这里插入图片描述

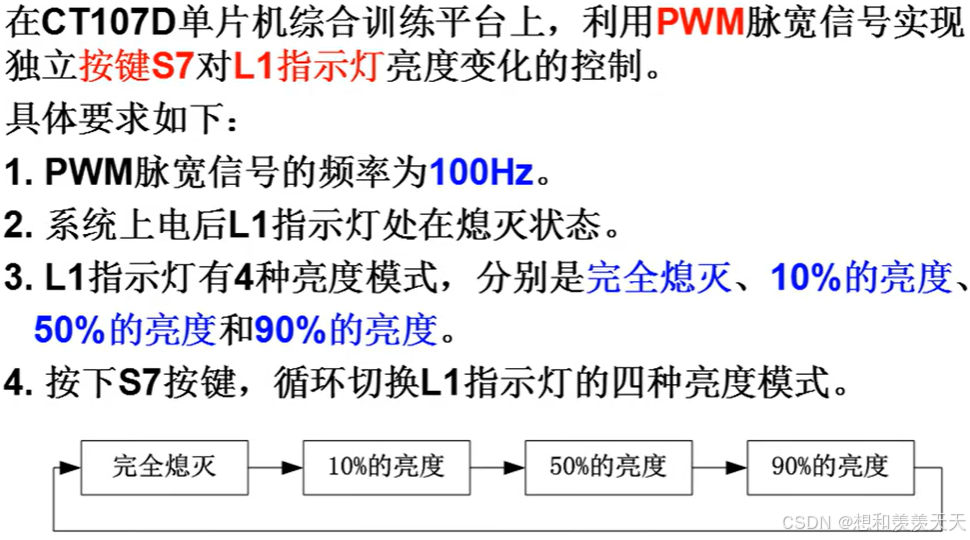

练习内容

1、注意:LED是低电平亮,高电平时间占比越多led越暗,所以10%的亮度对应90%的占空比,即一个周期内90%是低电平。
2、10ms=10000us=100us*100;将10000us分成100份,100份为一个周期,每份100us
3、RT0=1;//定时器0可以在要产生脉宽调制时才打开
在这里插入图片描述

具体代码

#include "reg52.h"
#include <intrins.h>

sbit L1=P0^0;
sbit s7=P3^0;
unsigned char pwm=0;

void hc573(unsigned char channel)
{
	switch(channel)
	{
		case 4:	P2=(P2&0x1f)|0x80;break;
		case 5:	P2=(P2&0x1f)|0xa0;break;
		case 6:	P2=(P2&0x1f)|0xc0;break;
		case 7:	P2=(P2&0x1f)|0xe0;break;
	}
}

void delayxms(unsigned int t)//@11.0592MHz
{
	while(t--)
	{
		unsigned char data i, j;
		_nop_();
		_nop_();
		_nop_();
		i = 11;
		j = 190;
		do
		{
			while (--j);
		} while (--i);
	}
}

unsigned char state=0;
void keyscan()
{
	if(s7==0)
	{
		delayxms(10);
		if(s7==0)
		{
			switch(state)
			{
				case 0:
					L1=0;
				  TR0=1;
					state=1;
					pwm=90;
					break;
				case 1:
					pwm=50;
					state=2;
					break;
				case 2:
					pwm=10;
					state=3;
					break;
				case 3:
					L1=1;
					TR0=0;
					state=0;
					break;
			}
			while(s7==0);
		}
	}
}

void init_timer0()
{
	TMOD=0x01;
	TH0=(65535-100)/256;
	TL0=(65535-100)%256;

	ET0=1;
	EA=1;
	//RT0=1;//可以在要产生脉宽调制时才打开
}

unsigned char count=0;
void servicetimer0()interrupt 1
{
	TH0=(65535-100)/256;
	TL0=(65535-100)%256;

	count++;
	if(count==pwm)//如果等于占空比,将L1置高电平
	{
		L1=1;
	}
	else if(count==100)
	{
		L1=0;//翻转回来,进行下一个周期循环
		count=0;
	}
}

void main()
{
	hc573(4);
	L1=1;//先关闭L1,L1默认点亮
	init_timer0();
	while(1)
	{
		keyscan();
	}
}
