定时器基本原理与应用

定时/计数器基本概念

定时/计数器本质是计数器，当计数达到设定要求，向cpu请求中断。作为定时器时，计数信号来源为周期性的内部时钟脉冲；作为计数器时为非周期的外部输入信号。

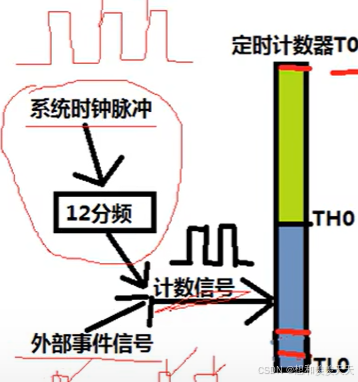

定时器工作原理

51单片机的定时/计数器

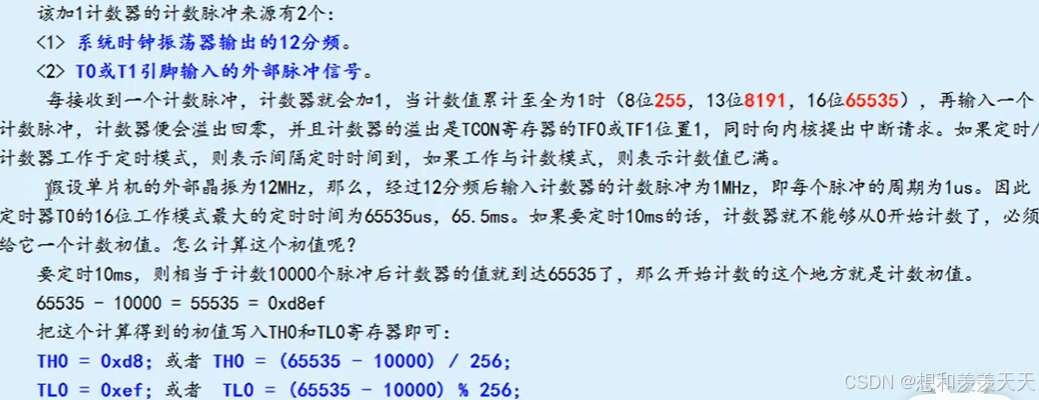

有2个定时/计数器T0、T1，为16位加法计数器，低8位TLx和高八位THx两个寄存器组成，最大计数值为65535。

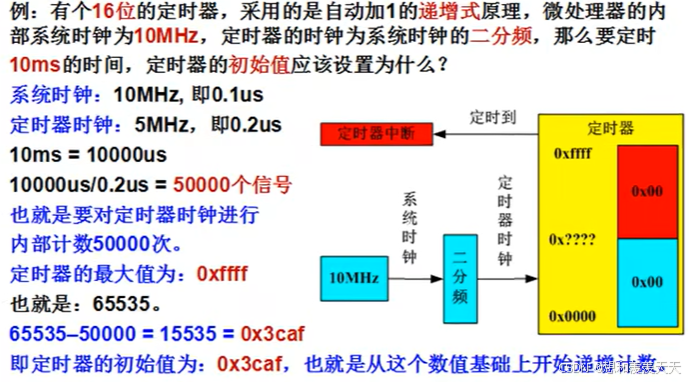

注意：有人说是用65536减，见仁见智吧

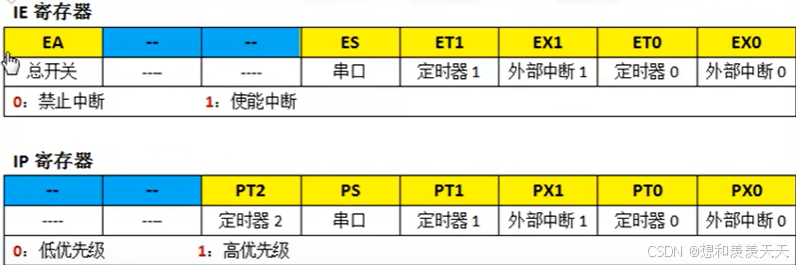

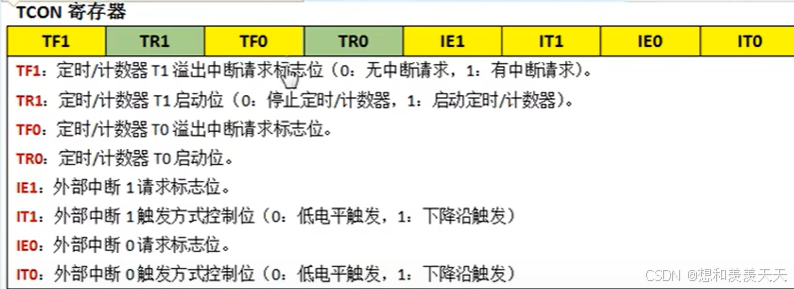

定时器相关寄存器

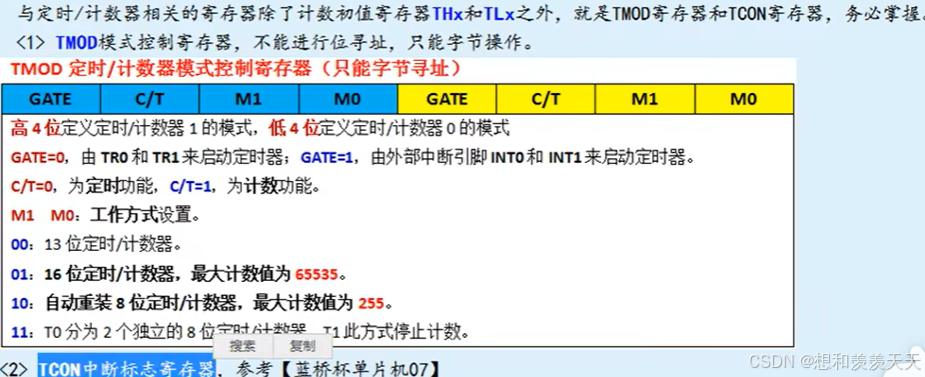

TMOD只能字节寻址！

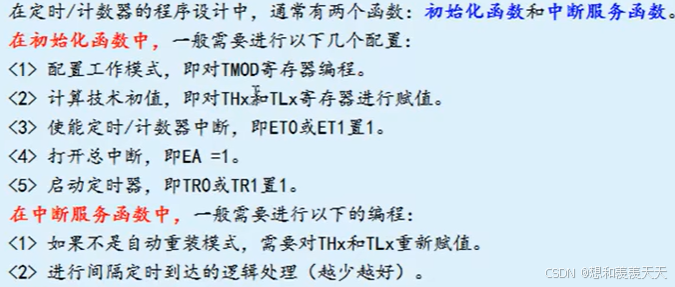

编程思路

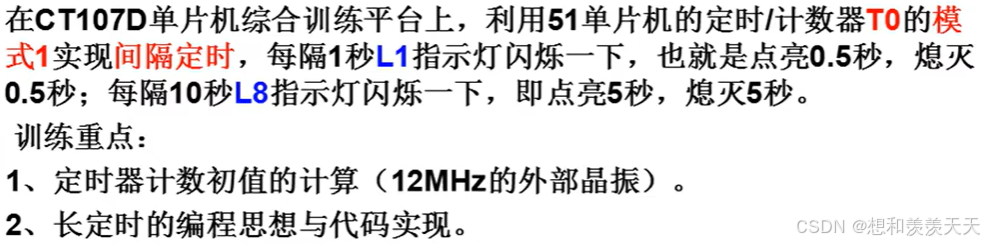

练习内容

定时器0的中断号为1。

具体代码

#include "reg52.h"

sbit L1=P0^0;
sbit L8=P0^7;

void hc573(unsigned char channel)
{
	switch(channel)
	{
		case 4:P2=(P2&0x1f)|0x80;break;
		case 5:P2=(P2&0x1f)|0xa0;break;
		case 6:P2=(P2&0x1f)|0xc0;break;
		case 7:P2=(P2&0x1f)|0xe0;break;
	}
}

void timer0_init()
{
	TMOD=0x01;//选择模式
	TH0=(65535-50000)/256;//设置初值
	TL0=(65535-50000)%256;

	ET0=1;//中断打开
	EA=1;
	TR0=1;//启动定时器
}

unsigned char count1,count2=0;
void service_timer0()interrupt 1
{
	TH0=(65535-50000)/256;//重新赋值
	TL0=(65535-50000)%256;
	count1++;
	count2++;
	if(count1==10)//500ms
	{
		L1=~L1;
		count1=0;
	}
	if(count2==100)//5s
	{
		L8=~L8;
		count2=0;
	}

}
void main()
{
	hc573(4);
	timer0_init();
	while(1)
	{

	}
}

后续优化：减少中断函数中的操作，巧用取余

#include "reg52.h"

sbit L1=P0^0;
sbit L8=P0^7;

void hc573(unsigned char channel)
{
	switch(channel)
	{
		case 4:P2=(P2&0x1f)|0x80;break;
		case 5:P2=(P2&0x1f)|0xa0;break;
		case 6:P2=(P2&0x1f)|0xc0;break;
		case 7:P2=(P2&0x1f)|0xe0;break;
	}
}

void timer0_init()
{
	TMOD=0x01;//选择模式
	TH0=(65535-50000)/256;//设置初值
	TL0=(65535-50000)%256;

	ET0=1;//中断打开
	EA=1;
	TR0=1;//启动定时器
}

unsigned char count=0;
void service_timer0()interrupt 1
{
	TH0=(65535-50000)/256;//重新赋值
	TL0=(65535-50000)%256;
	count++;
	if(count%10==0)//每500ms取反一次
	{
		L1=~L1;
	}
	if(count==100)//5s
	{
		L8=~L8;
		count=0;
	}
}
void main()
{
	hc573(4);
	timer0_init();
	while(1)
	{

	}
}
