共阳极数码管的静态显示（蓝桥杯练习03）

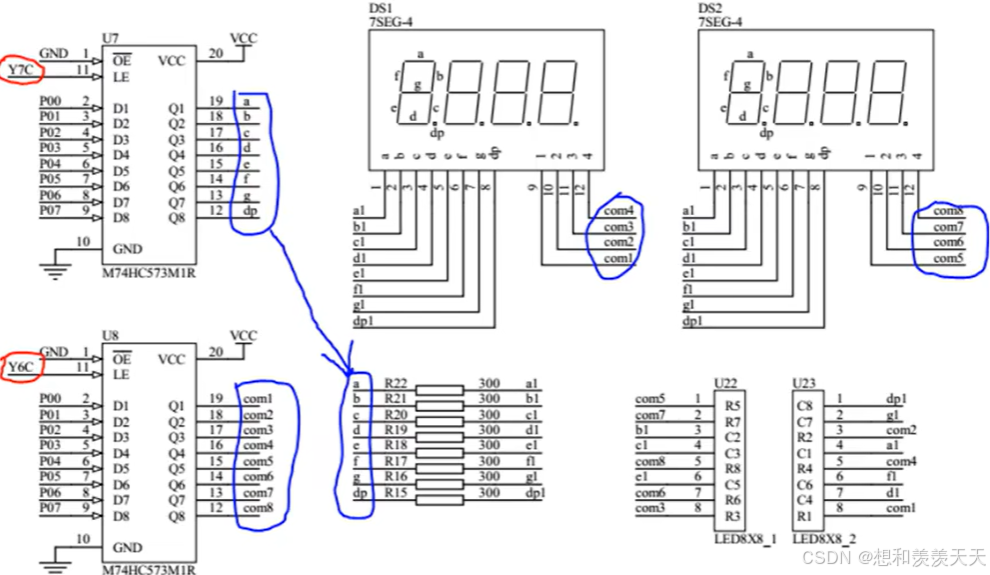

数码管的电路分析
数码管的每一段通过限流电阻连接着一个锁存器，数码管的公共端与另一个锁存器连接着，即Y6控制着公共端，Y7控制着段码。

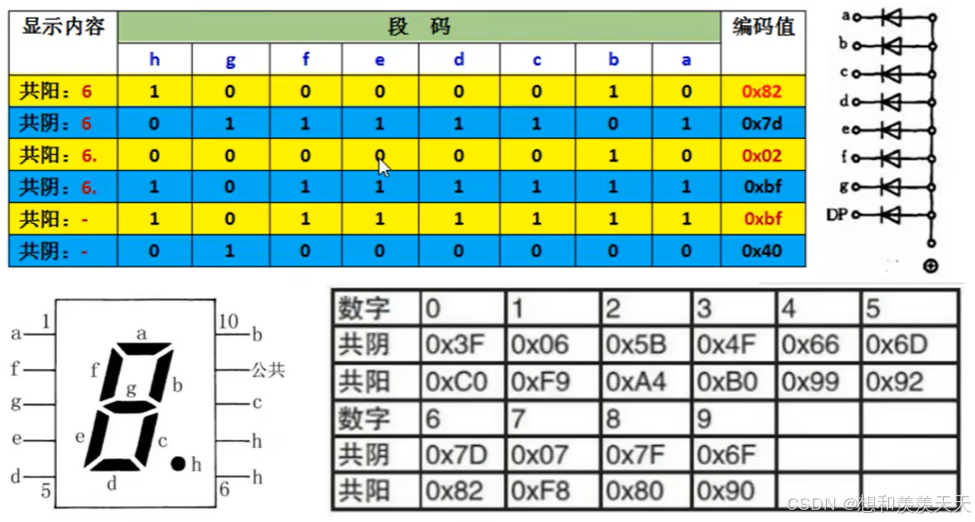

共阳数码管显示内容的编码思路
数码管的每一段对应一个发光二极管，共阳数码管二极管阳极连接在一起，数码管某一阴极置低电平对应段则被点亮。a~g、dp对应p0低位到高位。

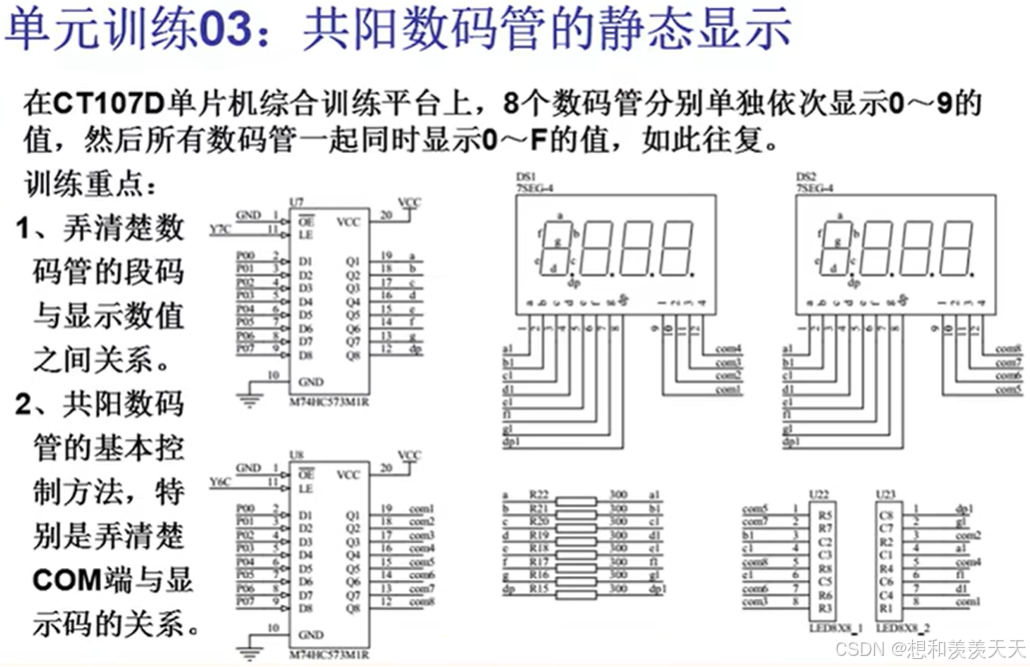

练习内容

具体代码

#include "reg52.h"
#include "inithc138.h"
#include "delay.h"

unsigned char code SMG_duanma[18]=
{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
0xbf,0x7f};//0~F,“-”,“.”对应段码
//声明为“code”，节约ram区资源

void smgshow_bit(unsigned char pos,unsigned char dat )//按位显示
{
		inithc138(6);//位选
		P0=0x01<<pos;//选择pos-1位数码管亮
		inithc138(7);//段选
	  P0=dat;//显示内容
}

void smgshow_static()
{
	unsigned char i,j;
	for(i=0;i<8;i++)
	{
		for(j=0;j<10;j++)
		{
				smgshow_bit(i,SMG_duanma[j]);//在i位置显示
		    delayxms(500);
		}
	}
	for(j=0;j<16;j++)
	{
			inithc138(6);//位选
			P0=0xff;//数码管全亮
			inithc138(7);//段选
			P0=SMG_duanma[j];//显示内容
		  delayxms(500);
	}
}
void main()
{
	while(1)
	{
		smgshow_static();
	}
}
