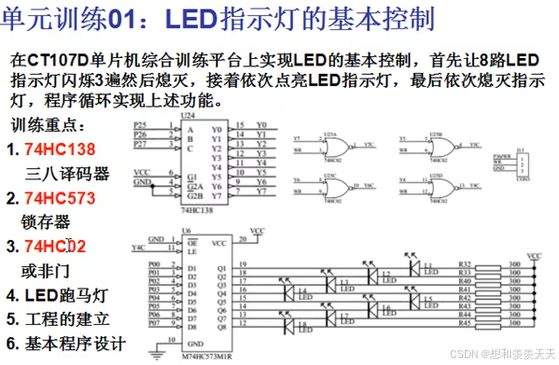

LED指示灯的基本控制（蓝桥杯练习01）

38译码器
三个输入（p25、p26、p27)控制八路互斥、低电平有效输出（y0~y7)

三个输入与输出的二进制对应关系（注意C（即P27）为高位）

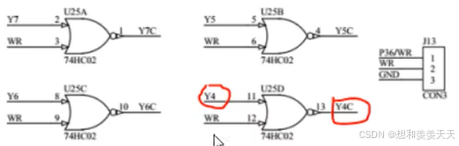

74HC02或非门
IO模式下WR引脚默认为0

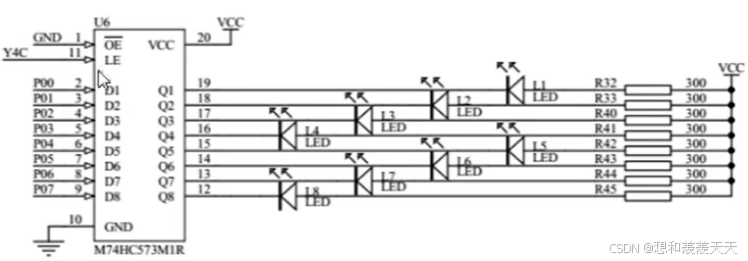

573锁存器
led引脚不是直接接在IO口上，而是接在了573锁存器上，需选通P0口控制led。LE为高电平时，输出同步（D端和Q端相当于打通了，D输出什么Q也是什么），为低电平时数据被锁存。

代码思路
或非门连接着译码器和锁存器，当y4和wr同时为低电平时，输出y4c为高电平即led引脚与p0口同步输出（理解成被打通），led低电平亮，高电平熄灭
练习内容

1、新建工程，找到microchip，选择AT89C52


2、具体代码

#include "reg52.h"

sbit HC138_A=P2^5;//引脚命名
sbit HC138_B=P2^6;
sbit HC138_C=P2^7;

void delayxms(unsigned int x)	//自定义延时函数@12.000MHz
{
	unsigned char data i, j;
	while(x--)
	{
			i = 12;
			j = 169;
			do
			{
				while (--j);
			} while (--i);
	}
}

void ledrunning()
{
	unsigned char i;
	HC138_C=1;//打通D与Q（选择模式为led）
	HC138_B=0;//从高位写到低位（Y4）
	HC138_A=0;


	for(i=0;i<3;i++)//闪烁三次
	{
			P0=0x00;
			delayxms(500);//延时500ms
			P0=0xff;
			delayxms(500);//延时500ms
	}
	for(i=1;i<=8;i++)//依次点亮(左边到右边LED对应低位至高位)
	{
		P0=0xff<<i;
		delayxms(500);//延时500ms
	}
		for(i=1;i<=8;i++)//依次熄灭
	{
		P0=~(0xff<<i);
		delayxms(500);//延时500ms
	}

}

void main()
{
	while(1)
	{
		ledrunning();
	}
}
