“CAN”总线

引入

        CAN是Controller Area Network 的缩写（以下称为 CAN），是ISO*1国际标准化的串行通信协议。 在当前的汽车产业中，出于对安全性、舒适性、方便性、低公害、低成本的要求，各种各样的电子控制系统 被开发了出来。由于这些系统之间通信所用的数据类型及对可靠性的要求不尽相同，由多条总线构成的情况很 多，线束的数量也随之增加。为适应“减少线束的数量”、“通过多个LAN，进行大量数据的高速通信”的需 要，1986年德国电气商博世公司开发出面向汽车的CAN通信协议。此后，CAN通过ISO11898及ISO11519进 行了标准化，现在在欧洲已是汽车网络的标准协议。 现在，CAN的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。

                                                                                                                                ——CAN入门书

        众所周知，能用在汽车领域的东西绝不会像消费领域那样，汽车领域用料都是围绕着安全着想，无论是芯片还是通信协议，都力求“稳”字。学习CAN，了解它的工作方式，也能让我们学习到设计的严谨。接下来简易的介绍一下CAN。

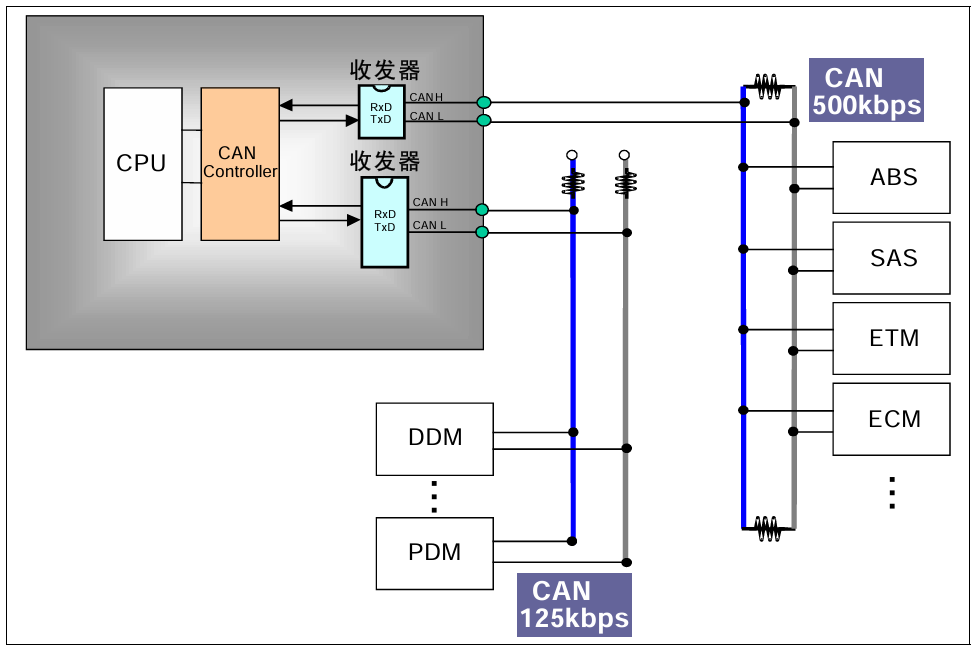

一、CAN的线路结构

        CAN在通信速率上可以分为两种结构“高速CAN”和“低速CAN”。

        高速CAN是闭环网络，终端两边有两个120Ω的电阻，通信速度<=1Mpbs，而低速CAN是开环的，终端两边有两个2.2kΩ的电阻，通信速度<=125Kbps。低速CAN适合通信距离远于高速CAN。这里介绍高速CAN。

        CAN是采用异步通信，即双方约定好波特率，另外也不是使用普通的TTL电平，而是使用差分信号，在高速CAN中，有两条线，CAN_H、CAN_L。其中CAN_H - CAN_L = 0V时，为高电平，此时CAN_H = CAN_L = 2.5V；CAN_H - CAN_L = 2V时，为低电平，此时CAN_H = 3.5V， CAN_L = 1.5V。

        此外，在CAN中，等于0时候的电平叫做显性电平，等于1时候的电平叫做隐性电平，和IIC一样，CAN总线也具有“线与”的特性，为了方便记忆，可采取以下方式记忆：“因为线与特性，0的权限比1高，当0和1同时出现在总线上的时候，总是遇到0而不见1，因此0为显性，1为隐性”。

二、CAN的帧

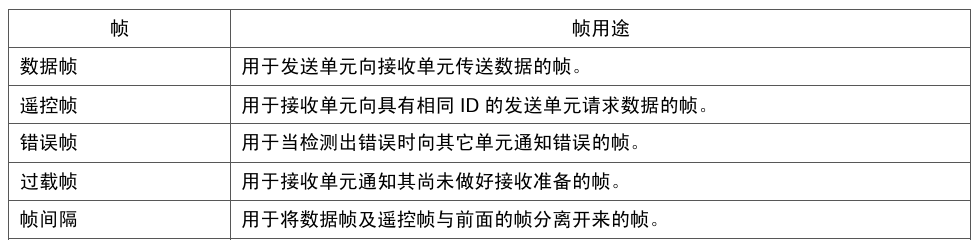

        CAN有五种帧：数据帧、遥控帧、错误帧、过载帧、帧间隔。除开帧间隔以外的帧称之为“报文”。

        1.数据帧

        数据帧用于向接收单元发送数据，它由以下几个结构组成：

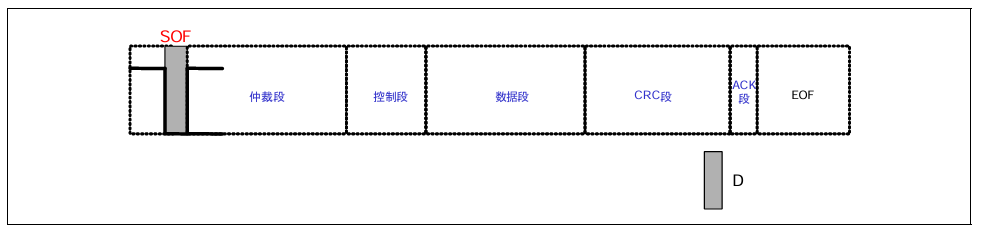

        a：帧起始



        它由一个显性位构成，用于表示一个帧的开始。

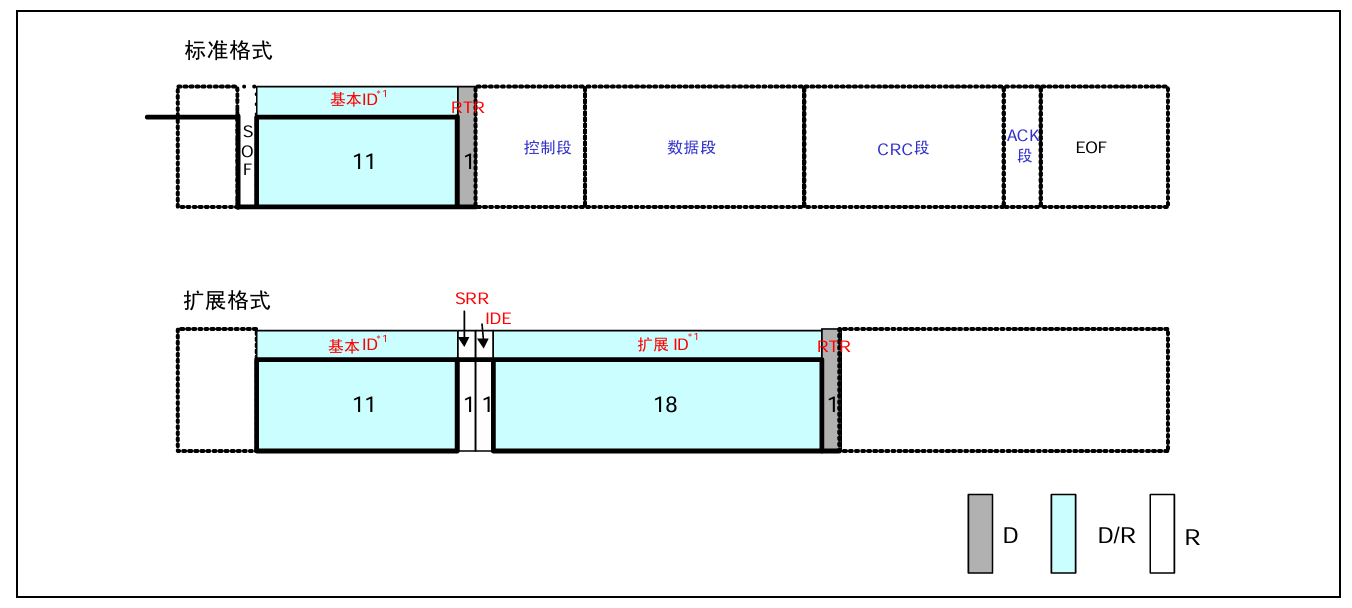

        b：仲裁段

        在标准格式中，仲裁段由11为位的ID和一位的RTR位组成，ID用于仲裁报文的优先级，RTR位用于标识报文是数据帧还是遥控帧，在数据帧里，RTR为显性电平，遥控帧为隐性电平，大概是因为因为数据比请求重要原因吧。

        在扩展格式中，增加了18位的ID位，SRR替代标准帧的RTR位，但是不履行RTR的作用，因为RTR在仲裁段的最后一位，它是一个隐性位，在仲裁时，倘若遇到标准帧，也能因为这一位的不同而放弃发送。在扩展格式中还有IDE位，这一位在标准格式也有，不过在标准格式的控制段，用来区分这一个报文是扩展格式还是标准格式。不过这一帧是在他们相同的位置，即在标准帧的RTR位后。另外ID不允许高七位全为隐性位。

        IDE位在标准格式中为显性，扩展格式中为隐性，遵循标准格式优先于扩展格式。

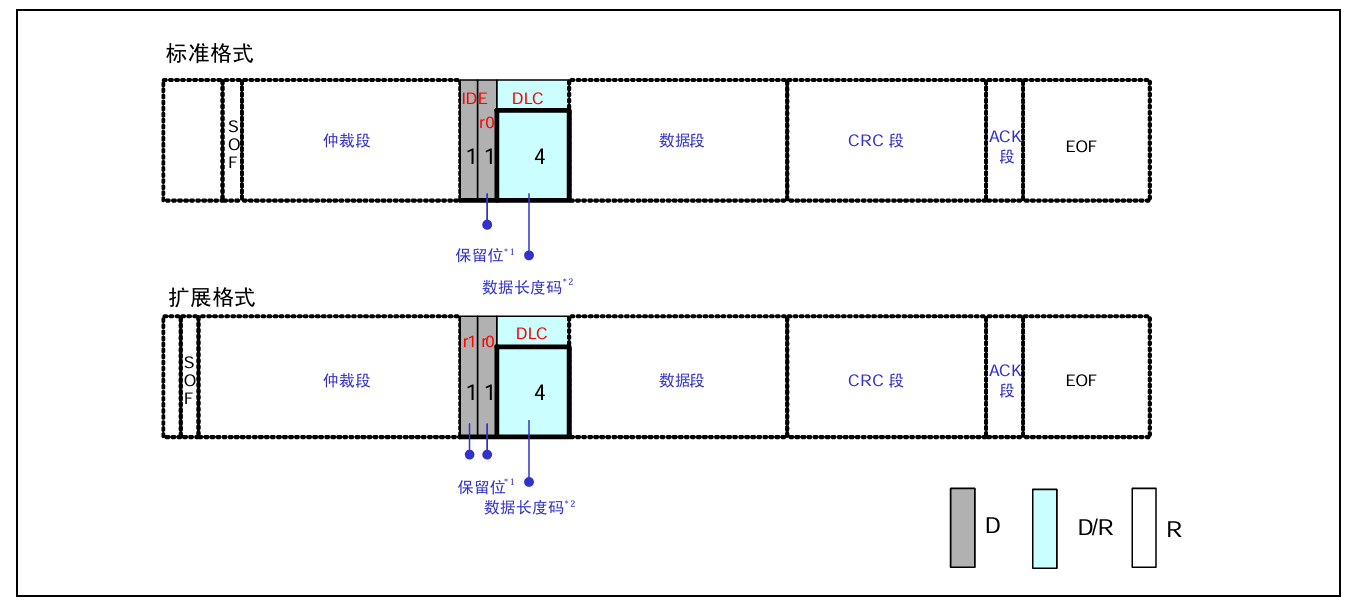

        c：控制段

        在标准格式中，控制段的第一个位是IDE位，用来标识扩展格式和标准格式的，r0是保留位，扩展格式的r1、r0是保留位，保留位均以显性电平发送，标准格式中的DLC和扩展格式的DLC都代表数据长度，占用四个位，但是数据是0~8个字节大小，其他的数值（9~16）不允许使用。

        d：数据段

        数据段占用0~64位，对应0~8字节。数据是高位先发。

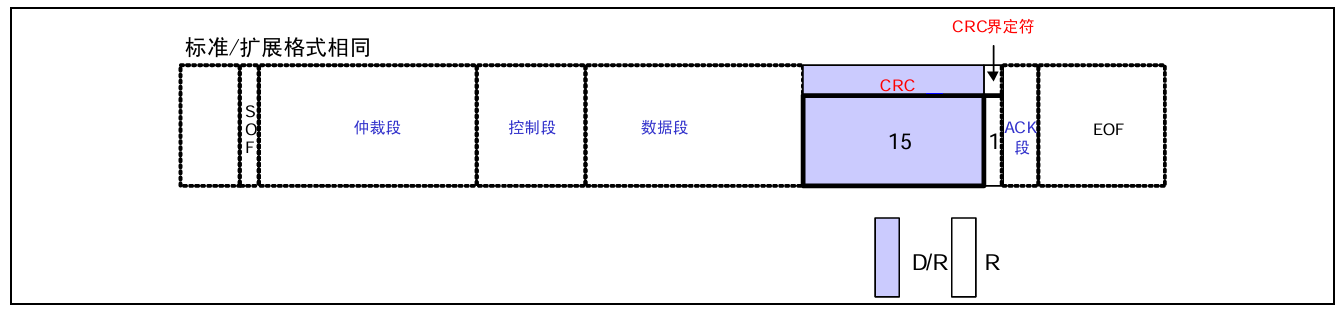

        e：CRC段

        CRC段占用16个位，前15为是CRC值，后一位是CRC界定符，为隐性位。

        为确保数据正确接收，CRC用于检测数据是否正确。接收方计算CRC并与其比较，CRC计算范围为帧起始导数据段。

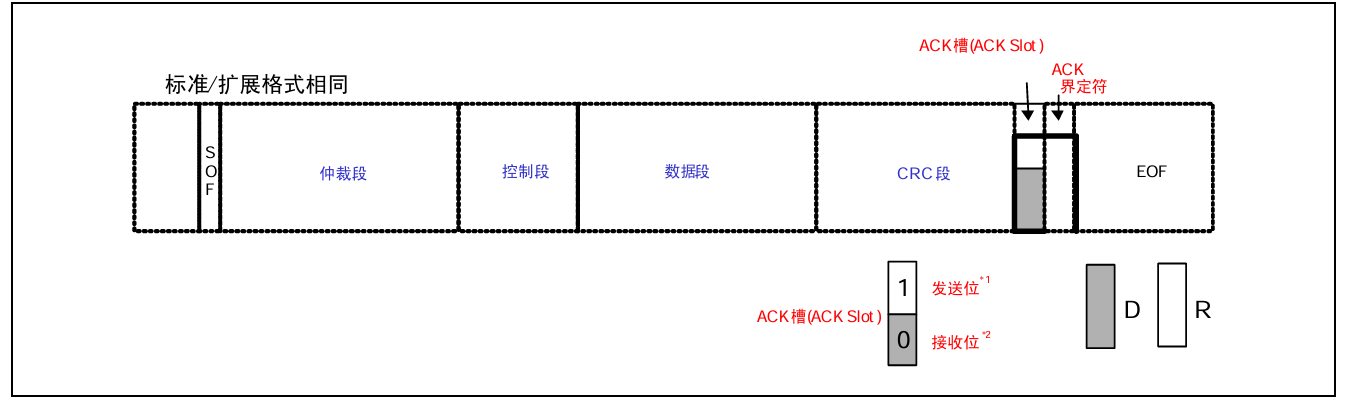

        f：ASK段

        ASK段由两个位组成：ASK槽，ASK界定符，在ASK段，发送单元发送两个隐性电平，接收单元在接收正常消息的前提下（所谓正常消息是指不含填充错误、格式错误、CRC错误的消息），将ASK槽的电平设置为显性位。主机也能检测报文是否发出并正常接收。ASK界定符为隐性电平。

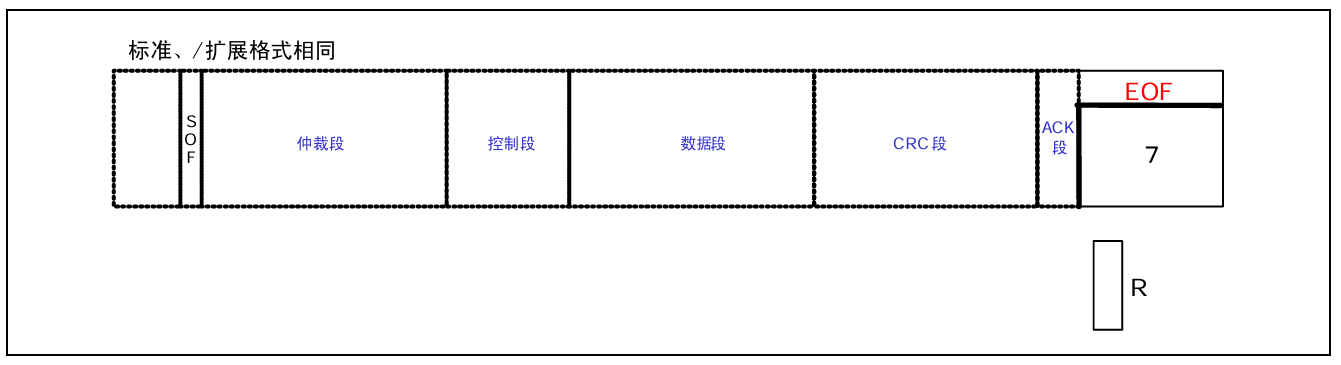

        g：帧结束

        帧结束由连续七个隐性电平组成，代表此报文发送完毕。

综上，在数据帧中，标准帧和扩展帧只在仲裁段和控制段有差距，其他方面的格式一样。

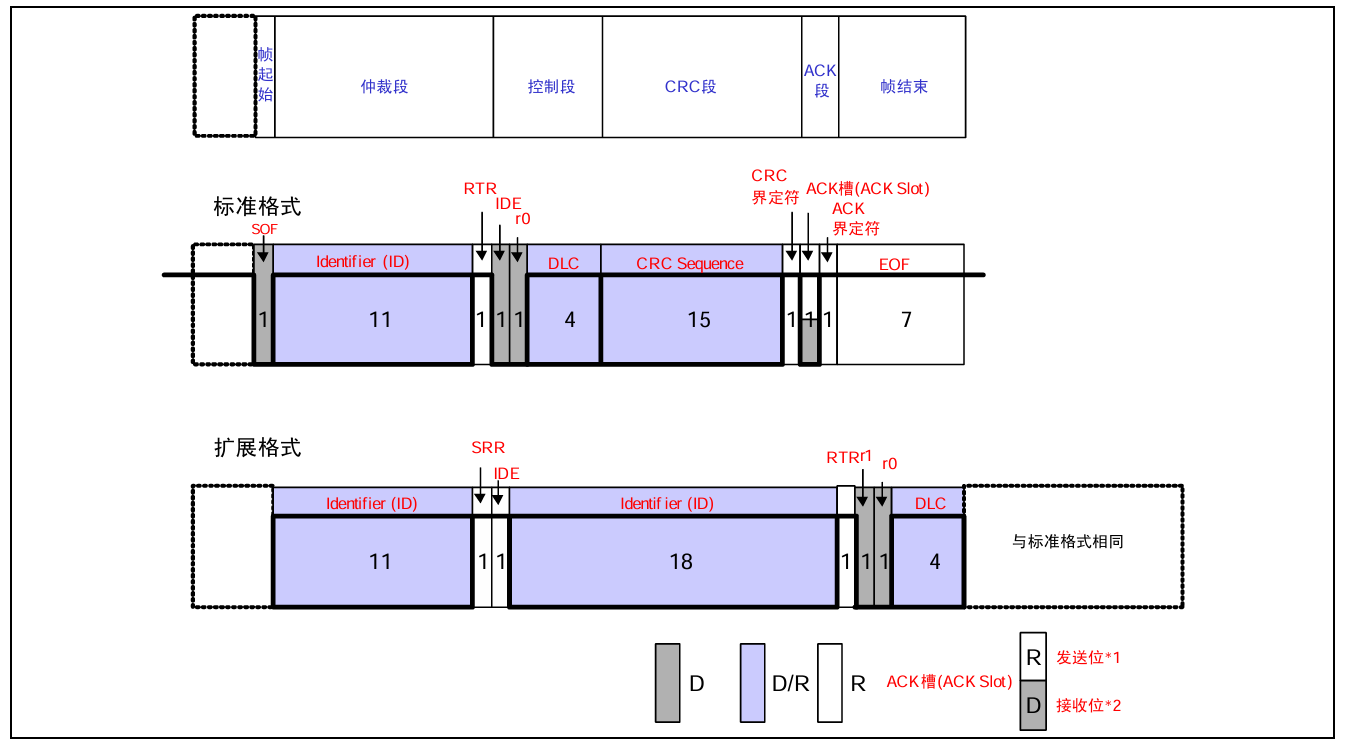

        2.遥控帧

        遥控帧用于请求数据。

        遥控帧和数据帧的结构一样，只不过没有数据段，且RTR位为隐性电平，控制段的DLC可用于表示请求的数据长度。

        3.错误帧

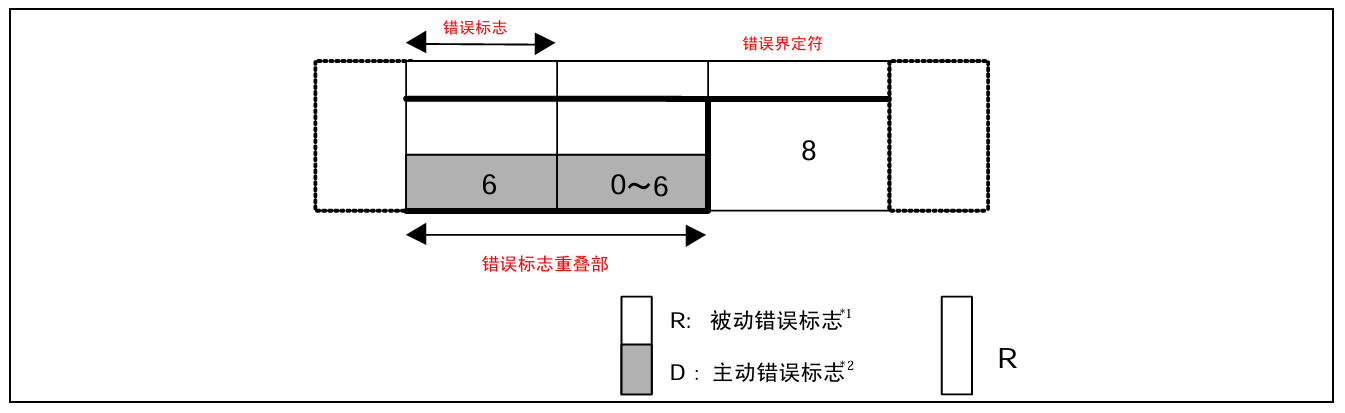

        错误帧是用于在接收和发送消息时检测出错误通知错误的帧，它会打断并毁坏正在发送的报文，由6位错误标志和8位错误界定符组成，在图中，错误标志重叠部是指在总线上有多条错误帧的时候，可能会有0到12位连续的显性电平，后6位电平就是这些不同步的错误帧的电平。

        在错误界定符中，总线一直发送隐性位，直到总线上出现隐性位为止（倘若在此期间错误标志重叠部发送0~12个位），然后继续发送后边7位的隐性位，错误帧结束。

        值得注意的是，处于主动错误状态的单元的错误标志才是显性，被动错误状态的单元是隐性的（因为不能影响总线）。

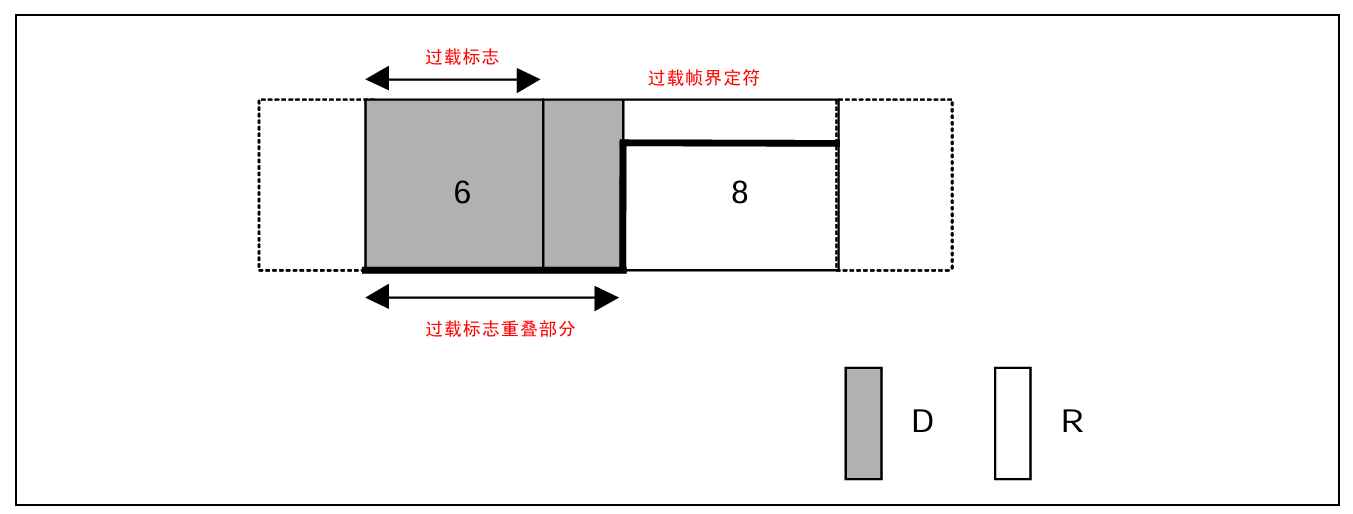

        4.过载帧

        在接收单元尚未准备好接收下一个报文的时候，过载帧将被发送。它和主动错误帧结构一样，不过触发时机不同。

        有三种过载的情况，这三种情况都会引发过载标志的传送：

        1.接收器的内部情况（此接收器对于下一数据帧或远程帧需要有一延时）。

        2. 在间歇的第一和第二字节检测到一个“显性”位。

        3. 如果CAN 节点在错误界定符或过载界定符的第8位（最后一位）采样到一个显性位，节点 会发送一个过载帧（不是错误帧）。错误计数器不会增加。 根据过载情况1而引发的过载帧只允许起始于所期望的间歇的第一个位时间，而根据情况2和情况3 引发的过载帧应起始于所检测到“显性”位之后的位。 通常为了延时下一个数据帧或远程帧，两种过载帧均可产生。        ——CAN总线协议 - v2.0

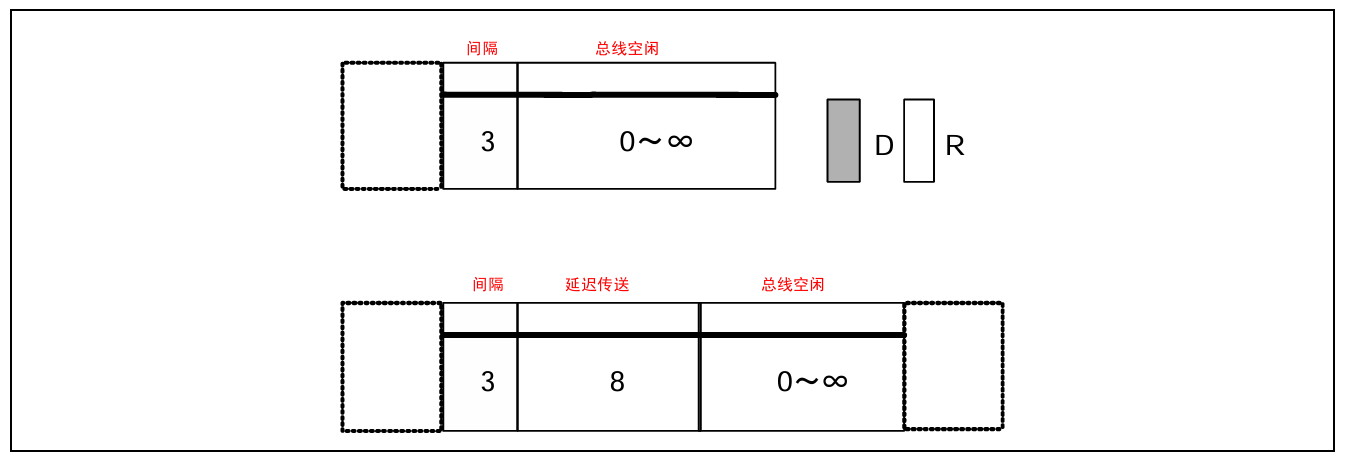

        5.帧间隔

        间隔是三个隐性位，之后的隐性位代表总线空闲，这是正常单元的帧间隔，但是处于被动错误状态的单元发送报文后，就在下一报文开始传送之前或总线空闲之前发出8个“隐性”的位 跟随在间歇的后面。如果与此同时另一单元开始发送报文（由另一站引起），则此单元就作为这个报文的接收器。

        这样做可以降低处于被动错误状态的优先级，限制高错误率节点的发送频率，减少其对总线的干扰。因为处于被动错误状态的节点多少会影响总线。当退回主动错误状态的时候，证明该单元大概率不会干扰总线。

三、优先级的判断

        1.标准帧大于扩展帧，根据IDE位判定，IDE为显性，则为标准帧，反之扩展帧。

        2.数据帧大于遥控帧，根据RTR位判断，RTR为显性，则为数据帧，反之遥控帧。

        3.仲裁的ID判断，ID越小，优先级越高。仲裁段，谁先出现显性电平位，谁的优先级越高。

四、位填充

        CAN规定，在帧起始和CRC段之间，若连续出现五个相同的电平，那么在第六位必定是和前五为相反的电平。这样做的目的是防止突发错误。倘若没有位填充，那么如果连续发送位数据，由于时钟误差，接收方可能只接收63位数据。接收单元将自动把第六位的相反电平去除，倘若接收单元的第六位也和前五位电平相同，则视为帧错误，并发送错误帧。

五、位时序、同步

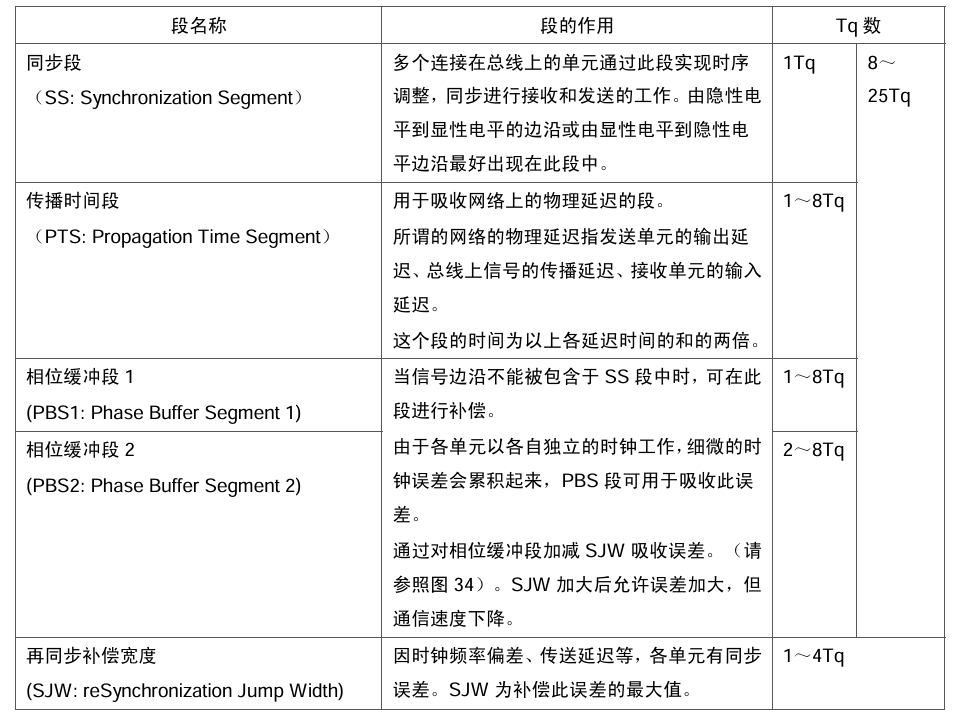

        为了调整采样点，CAN将一个位分成了4份：同步段（SS）、传播时间段（PTS）、相位缓冲段1（PBS1）、相位缓冲段2（PBS2）。每个段由若干个tq组成。其中：

        采样点位于相位缓冲段1（PBS1）和相位缓冲段2（PBS2）交界处。

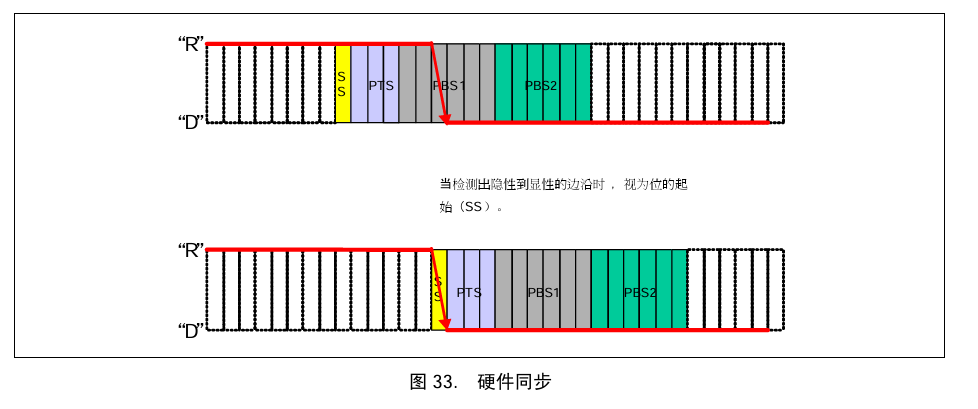

        在发生隐性电平到显性电平的变化时，会进行硬件同步，这一tq将作为SS段

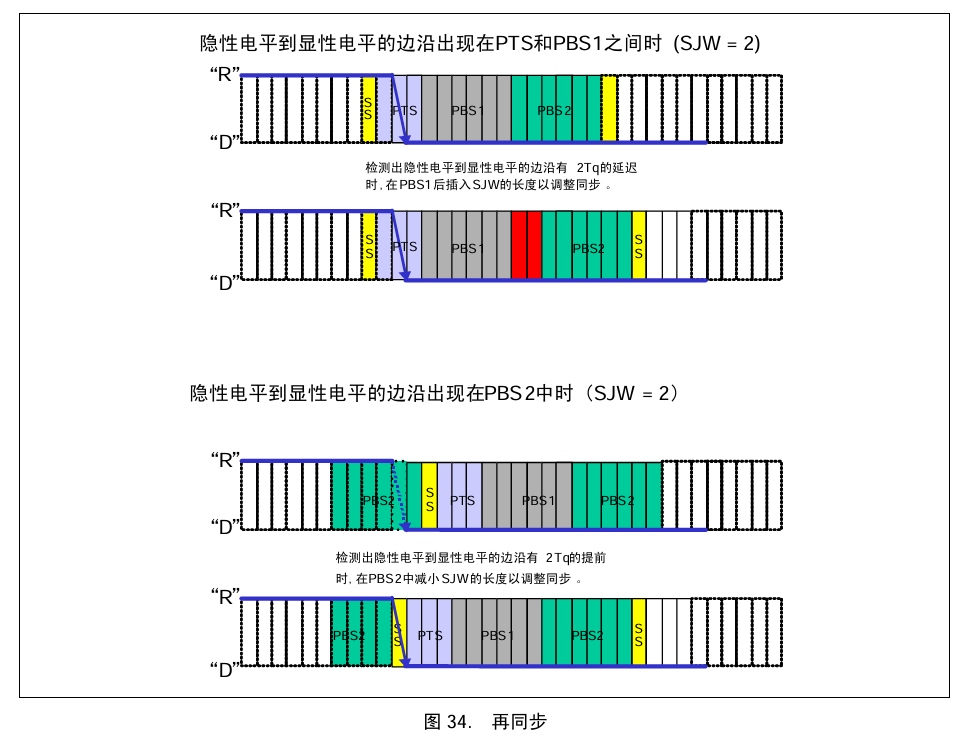

        倘若在接收数据的时候，电平发生变化，但我仍处于上一个位或者此时并未在SS段，则会启用再同步。

       再同步通过增加加长PBS1段，或缩短PBS2段，以调整同步，调整的长度不超过SWJ。

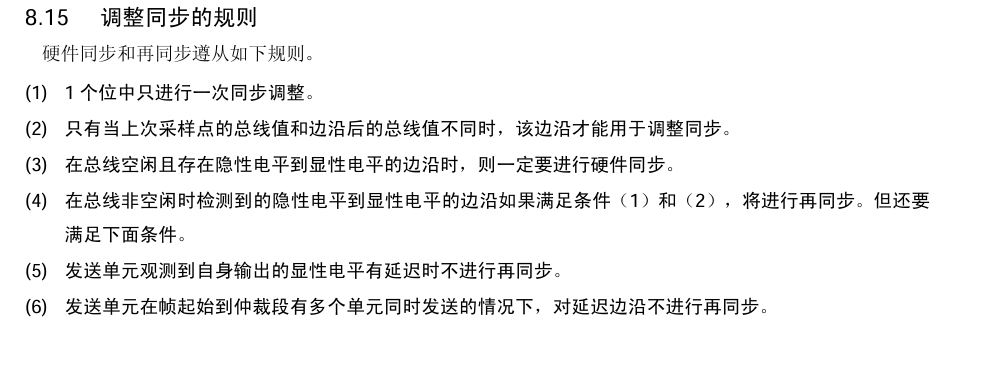

        在CAN入门书中详细说明了什么情况下进行硬件同步和再同步：

六、错误

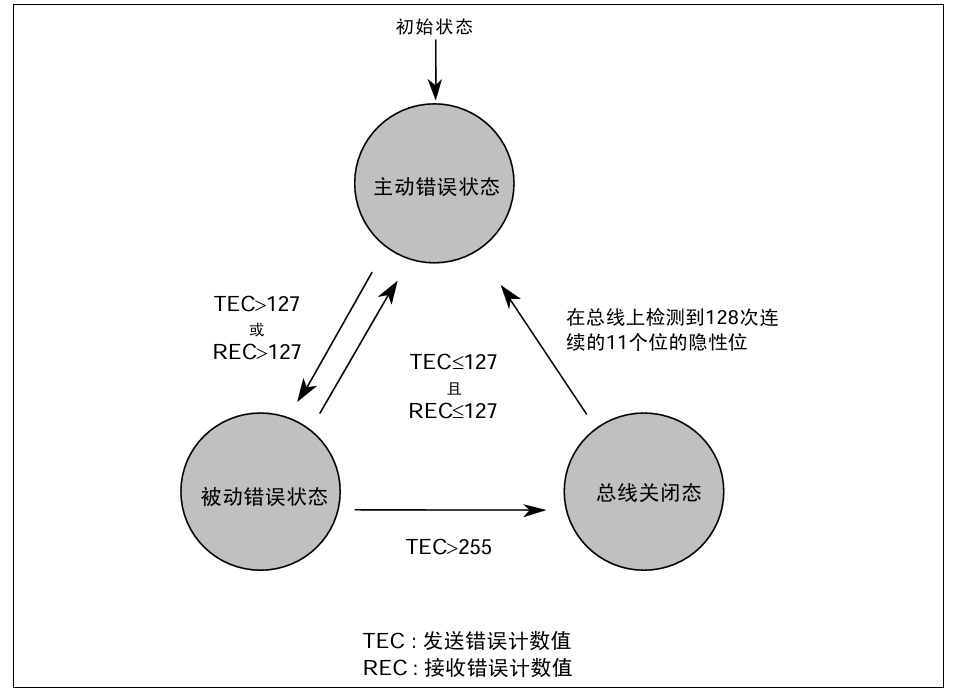

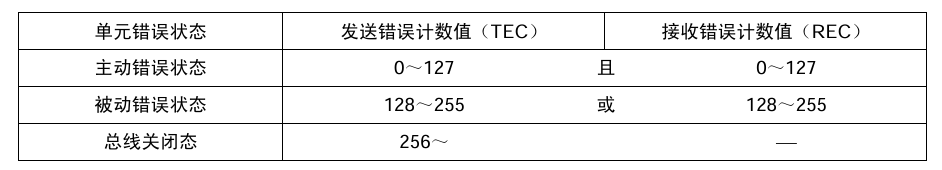

        CAN的节点在发送或者接收时候发生错误，会有两个计数器计数：发送错误计数值（TEC）和接收错误计数值（REC），当它们的值大于某个值的时候，会进行状态的转换。

        总线关闭将不再参与总线的收发，但是接受是可以的（此时接收不影响总线状态）。

        由于每个单元都有自己的用处，所以先是CAN（管理员）禁言单元，倘若过多的捣乱，就给关小黑屋了。改造完（检测到128次连续11隐性位）以后就给恢复。

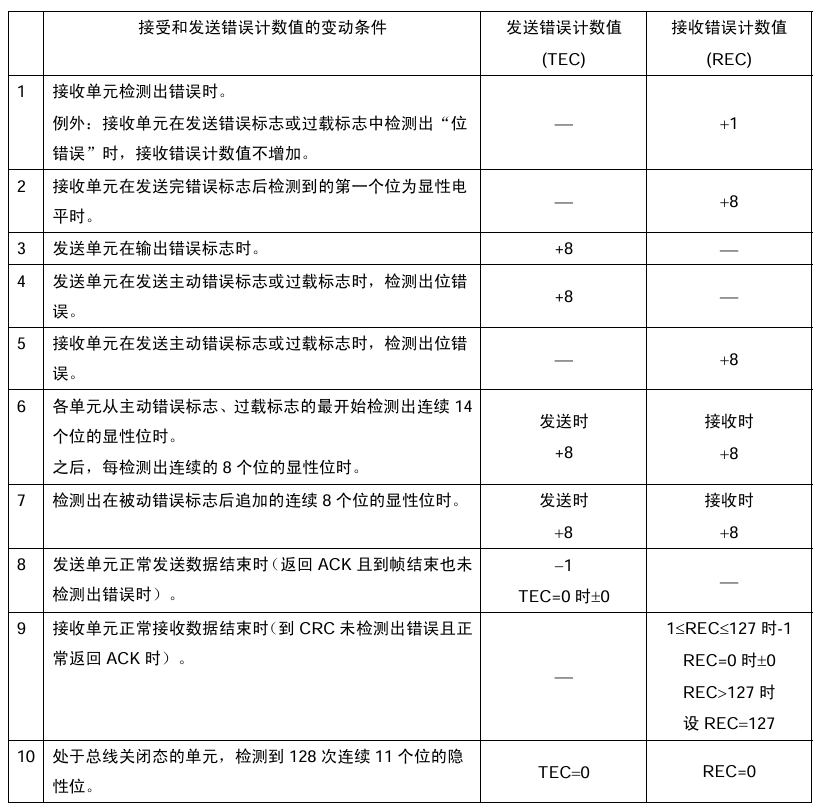

        TEC和REC的加减规则参考以下表格：

手册介绍很详细，但是还是需要仔细琢磨，更重要的是用作实践。
