FMCJ454-基于JESD204B的4路500Msps AD FMC子卡

一、板卡概述

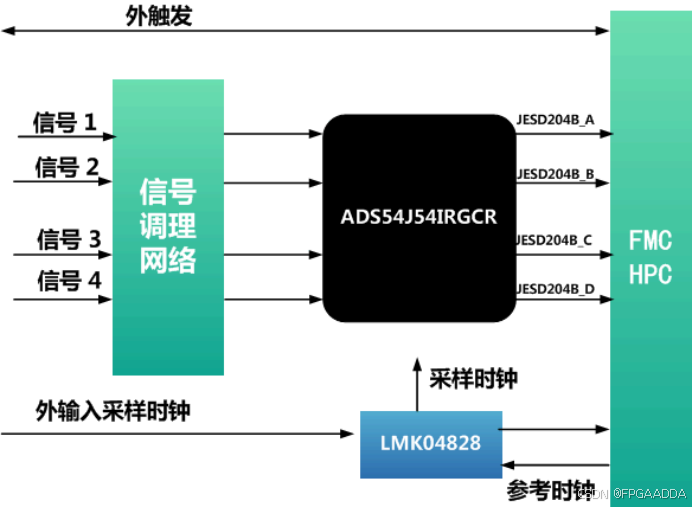

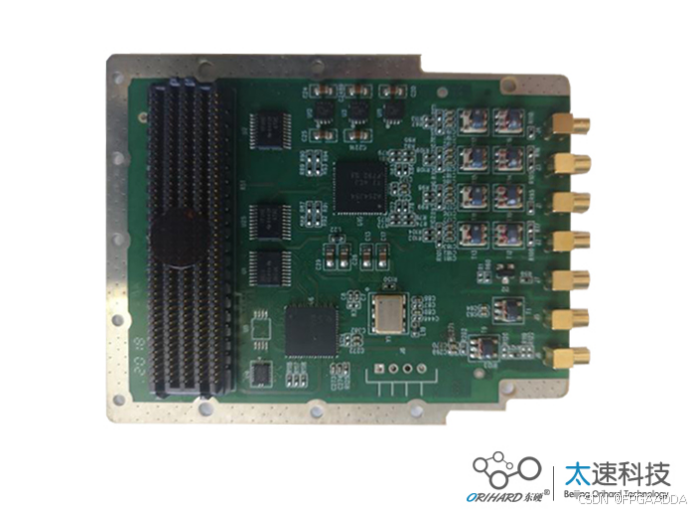

FMCJ-ADC-4CH-500M板卡基于 FMC 标准规范，实现 4 路 14-bit、500Msps ADC 采集功能。板卡ADC 器件采用 TI的 ADS54J54IRGCR芯片，采集之后的数据通过JESD204B接口输出。时钟芯片采用TI的LMK04828,采样时钟可以采用外输入采样时钟，或者由载板提供参考时钟。该板卡主要面向软件无线电、直接射频存储和宽带信号采集等应用。



二、主要指标

ADC性能指标：

分辨率：14bits

采样率：500 Msps；

模拟带宽(-3dB)：0.05MHz～400MHz，交流耦合；

ENOB：11.2bits@150MHz, 392Msps；

信号输入：单端，功率5.4dBm @ 50Ω，MMCX/SSMC；

外输入采样时钟：-2～10dBm@ 50Ω，MMCX/SSMC；

工作温度范围：商业级 0～50℃；工业级 -40～60℃；

典型功耗：6W。
