NAT网络地址转换实验

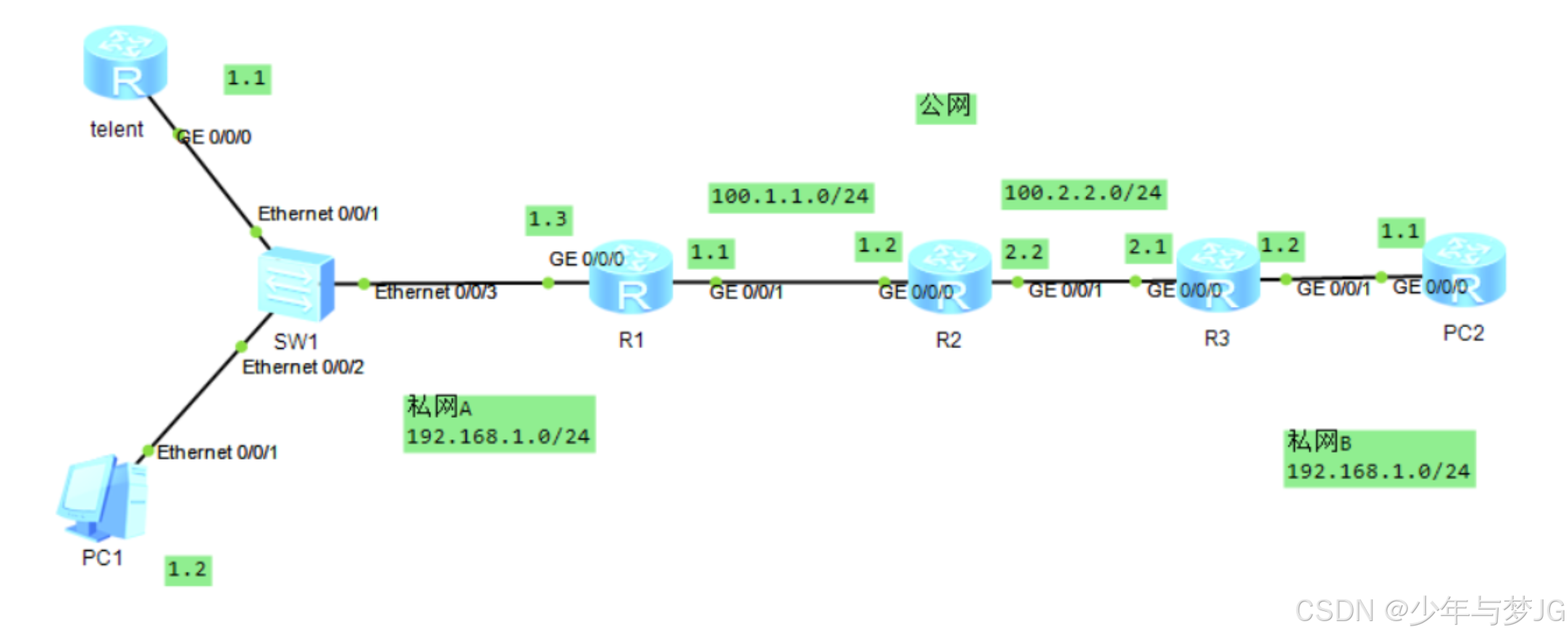

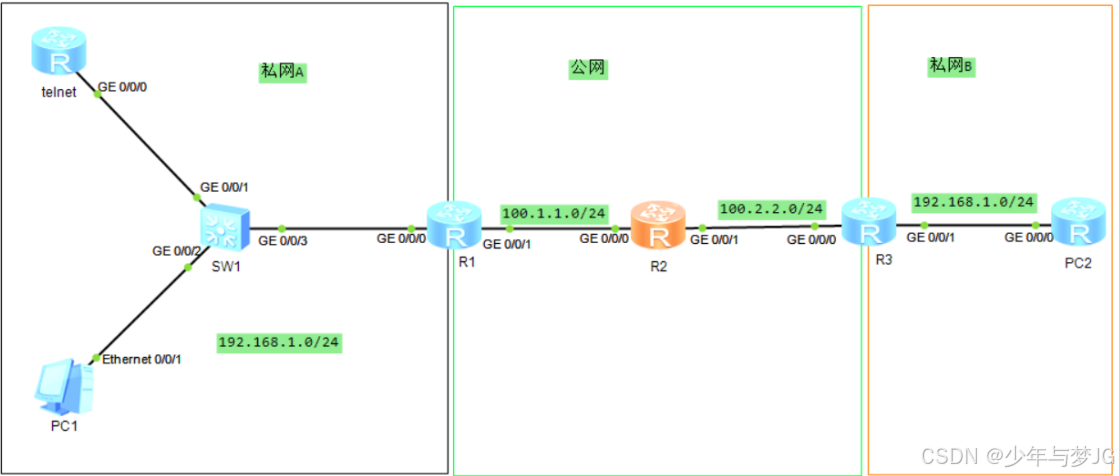

一、实验拓扑

二、实验需求

1.按照图示配置IP地址，公网地址100.1.1.1/24。

2.私网A通过NAPT，使R1接入到互联网，私网B通过EASY IP，使R3接入到互联网。

3.私网A配置NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问。

三、实验思路

1、配置IP地址部分。

2、并配置telnet服务。

3、R1和R3作为连接公私网的网络出口设备，在其上配置默认路由指向公网，实现公网互通。

4、私网A通过NAPT，需要配置地址池，但地址池中的地址数量可自行配置，可配置1个地址或者多个，能够使用 R1 的公网地址访问互联网。

5、私网B通过在R3上配置EASY IP访问互联网。

6、私网A配置NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问。

三、实验步骤

1、配置IP地址

2、配置telnet服务

<telent>system
<telent>system-view
[telent]aaa
[telent-aaa]local-user cx privilege level 15 password cipher 123456
[telent-aaa]local-user cx service-type telnet
[telent-aaa]q
[telent]user-interface vty 0 4
[telent-ui-vty0-4]authentication-mode aaa

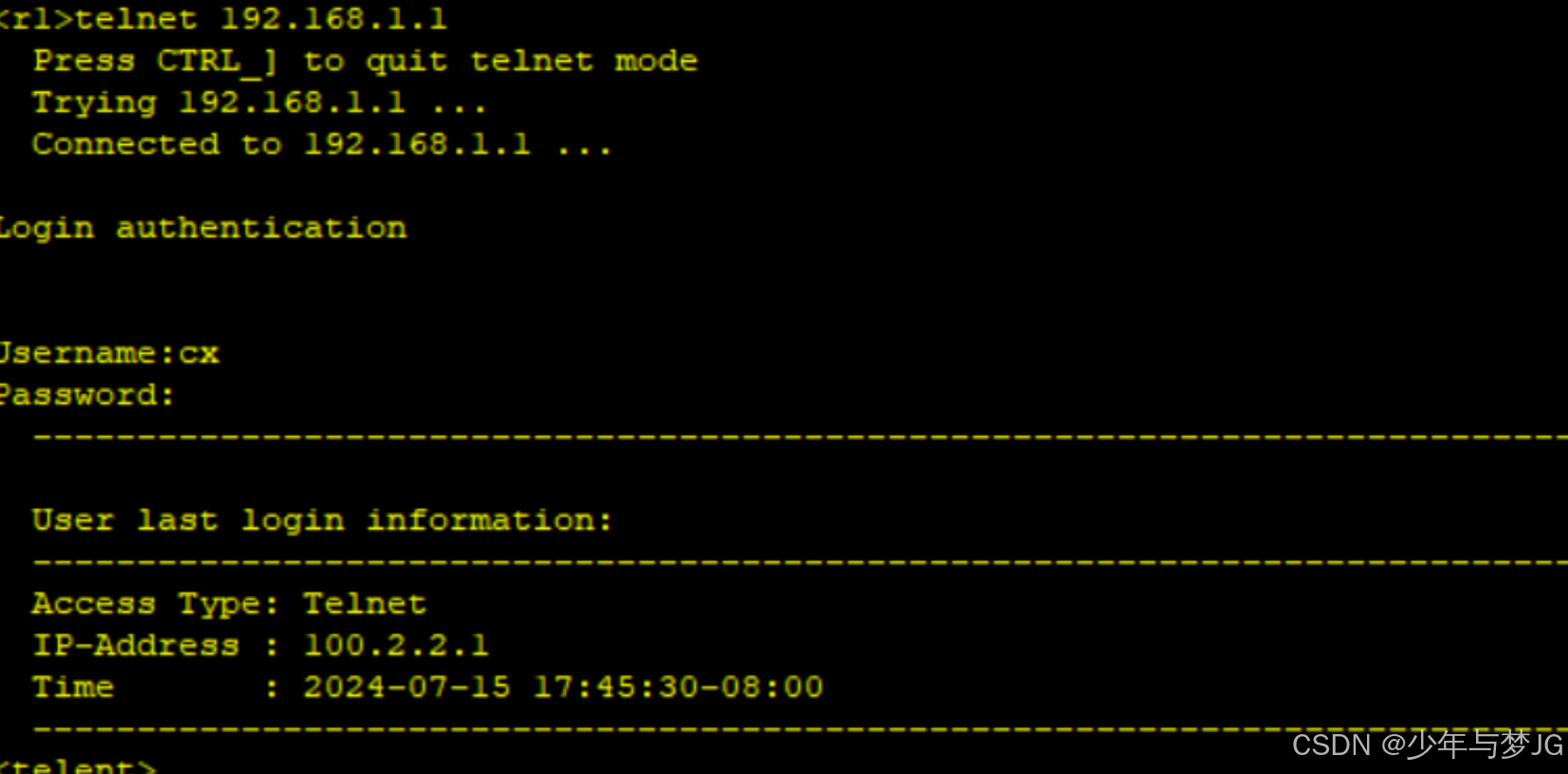

尝试用R1去连接telnet路由器

3、配置公网互通，测试是否可以访问互联网。

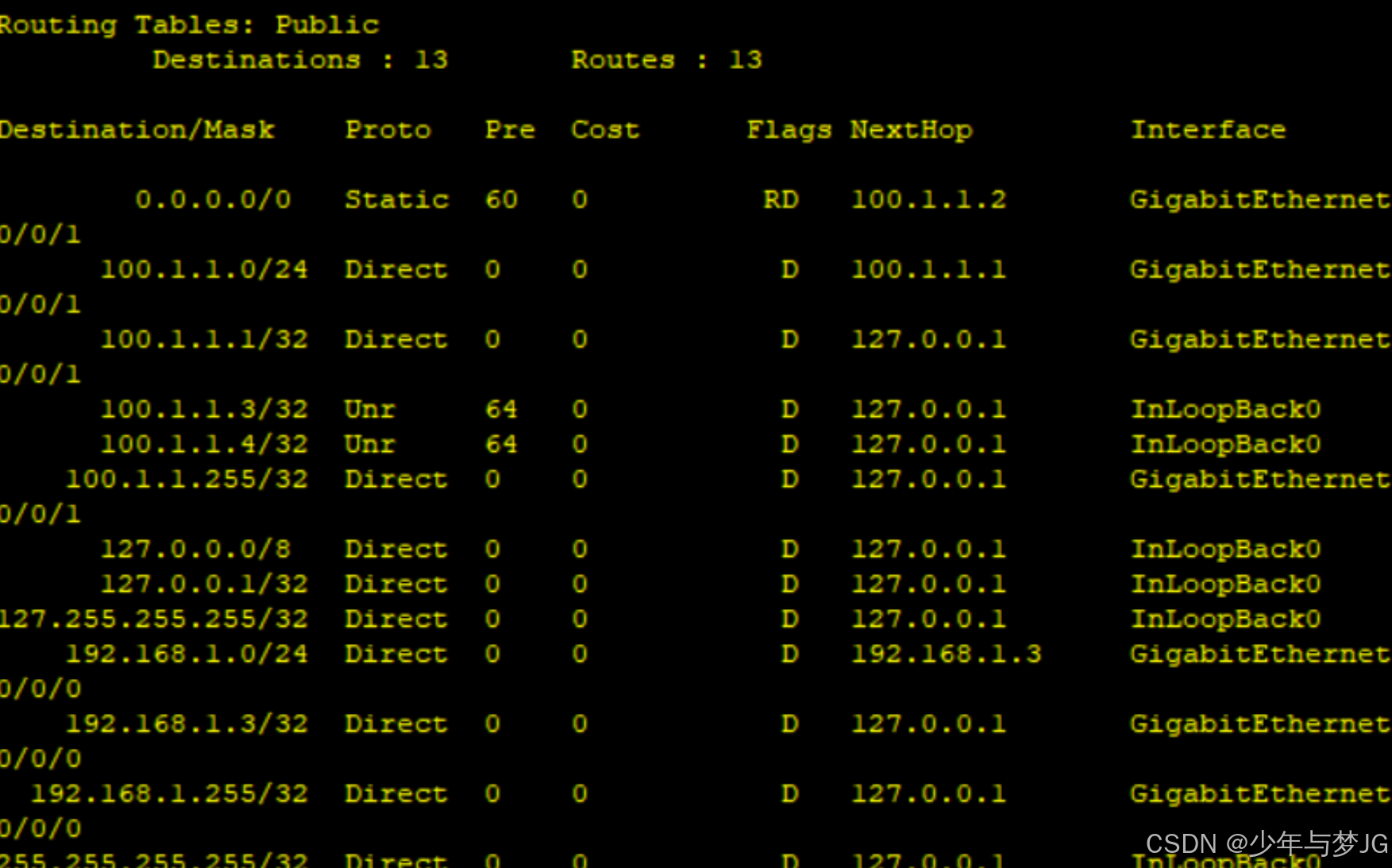

私网A通过NAPT，需要配置地址池，能够使用 R1 的公网地址访问互联网。在地址池里设置了2个地址 100.1.1.3  100.1.1.4

[r1]nat address-group 1 100.1.1.3 100.1.1.4
[r1]acl 2001
[r1-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255
[r1-acl-basic-2001]q
[r1]interface g0/0/1
[r1-GigabitEthernet0/0/1]nat outbound 2001 address-group 1

私网B通过EASY IP访问互联网

[r3]acl 2000
[r3-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r3-acl-basic-2000]q
[r3]interface g0/0/0
[r3-GigabitEthernet0/0/0]nat outbound 2000

4、实现全网互通

我们还要去完成私网上的缺省路由才能实现全网互通。

在PC1上 ：ip route-static 0.0.0.0 0 192.168.1.3，PC2上： ip route-static 0.0.0.0 0 192.168.1.2

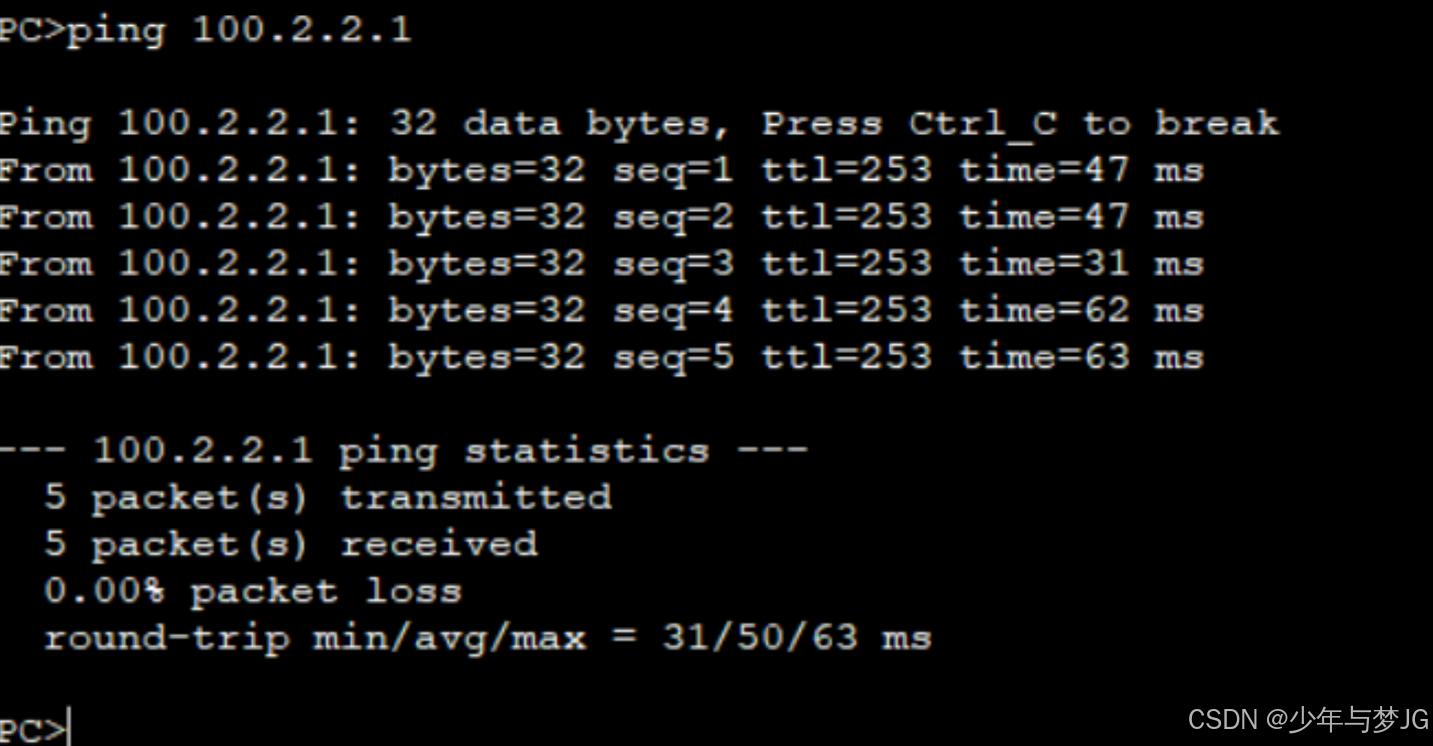

 之后我们可以用PC1去 ping 100.2.2.1 ，来检查是否互通。

5、把Telnet的Telnet服务发布到公网，使PC2可以访问

telent服务的端口号是23，所以我们要针对公有p地址的特点端口进行地址转换。

[r1]interface g0/0/1
[r1-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 23 ins
ide 192.168.1.1 23
Warning:The port 23 is well-known port. If you continue it may cause function fa
ilure.
Are you sure to continue?[Y/N]:y
[r1-GigabitEthernet0/0/1]

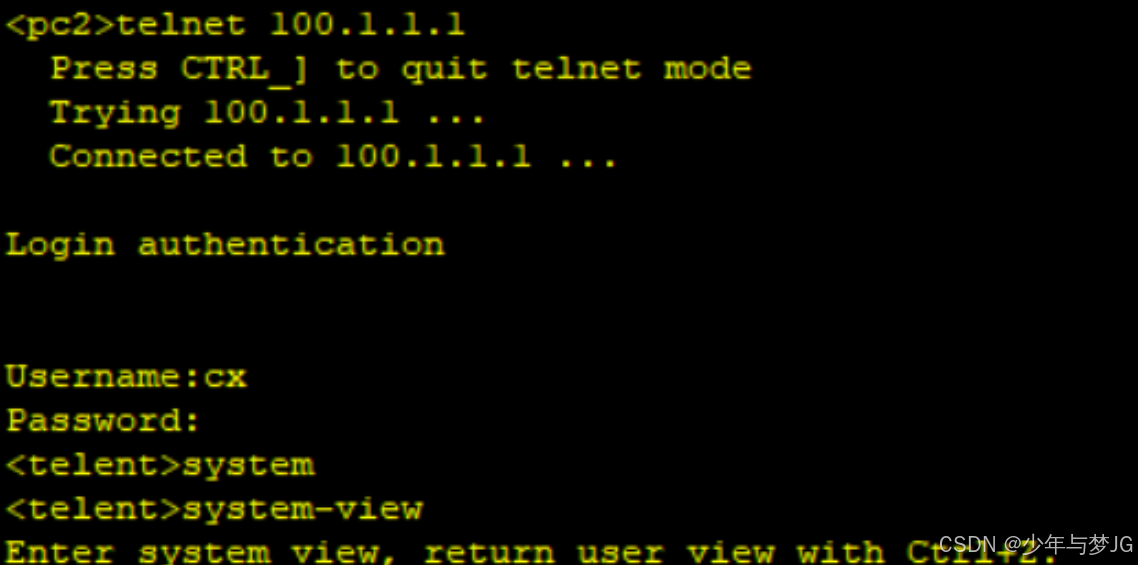

最后用PC2访问telent的服务来验证是否能成功访问内网远程登录服务器
