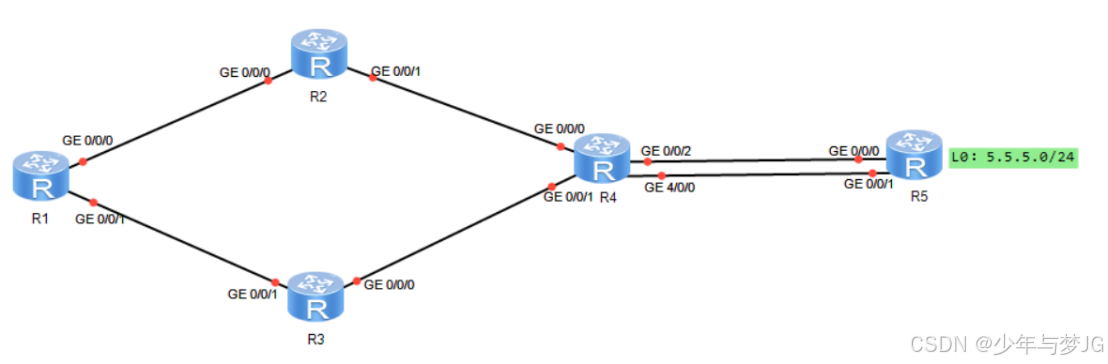

一、实验拓扑
二、实验需求
1.除了R5的环回地址固定5.5.5.0/24,其他网段基于192.168.1.0/24进行合理划分;
2.R1-R4每个路由器存在两个环回接口,模拟PC,地址也在192.168.1.0/24网络内;
3.R1-R4不能直接编写到达5.5.5.0/24的静态路由,但依然可以访问;
4.全网可达,尽量减少每台路由器路由条目数量,避免环路;
5.R4与R5间,正常1000M链路通信,故障时自动改为100M;
三、实验思路

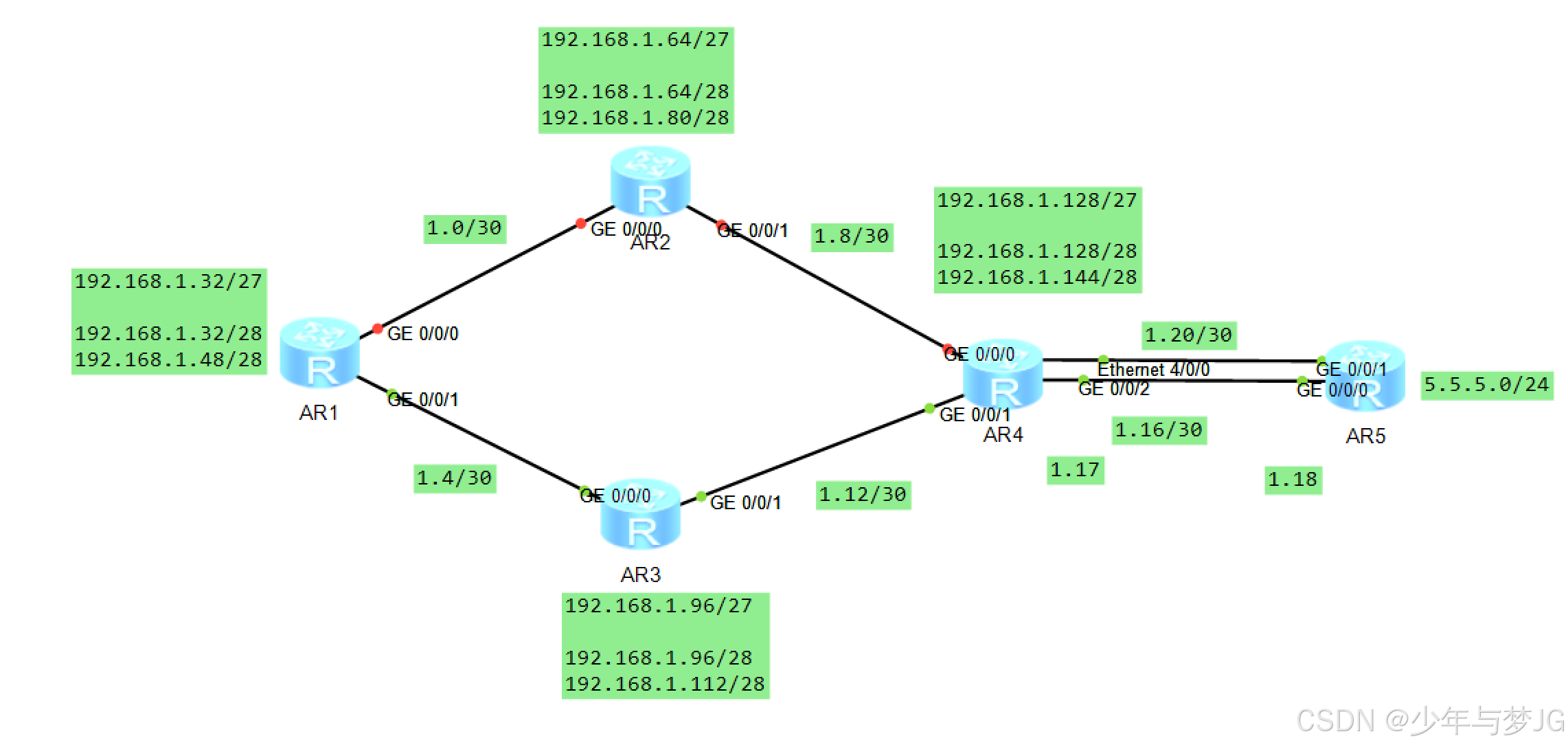

1、划分IP(划分IP的方式有多种,以下划分方式可做为参考),并给相应设备配置IP地址。
分析:纵观整个网络拓扑(包括环回网段,考虑汇总),可将192.168.1.0/24划分为5个大的网段。网段最终的划分结果写在报告册中
2、编写除了到达5.5.5.0/24之外,到达其他网段的静态路由
3、配置缺省路由,实现5.5.5.0/24互通,至此实现全网通,并测试
4、防环,做黑洞路由配置
5、做备份,通过改变路由条目优先级实现,并观察静态路由表变化
6、测试,观察1000Mb/s链路故障时,数据能否走100Mb/s链路。
四、实验步骤
1、配置IP地址(截各设备配置图片)

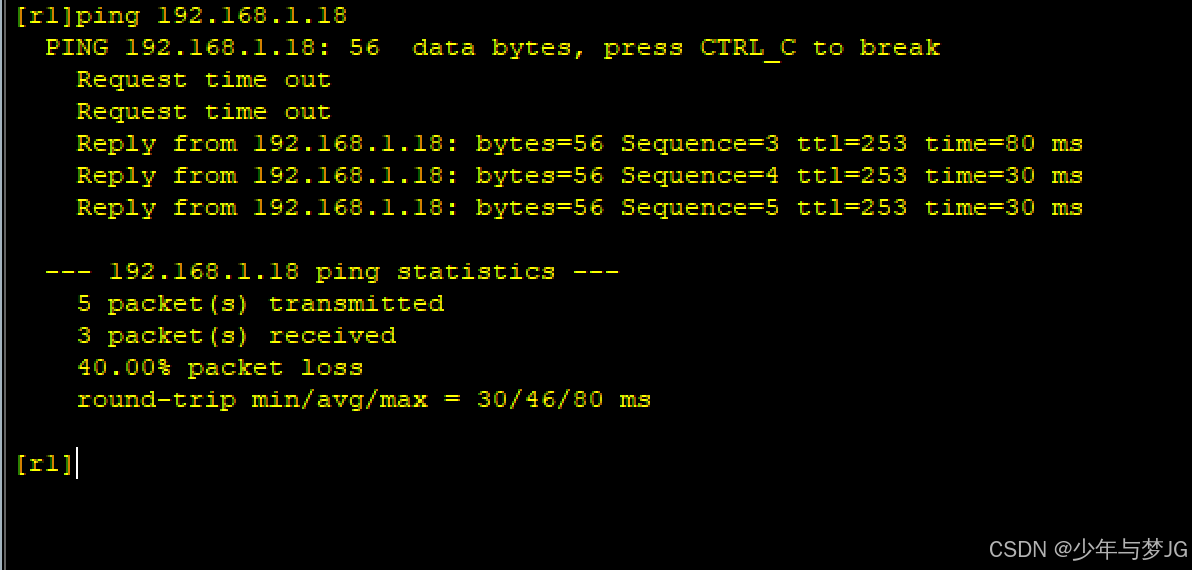

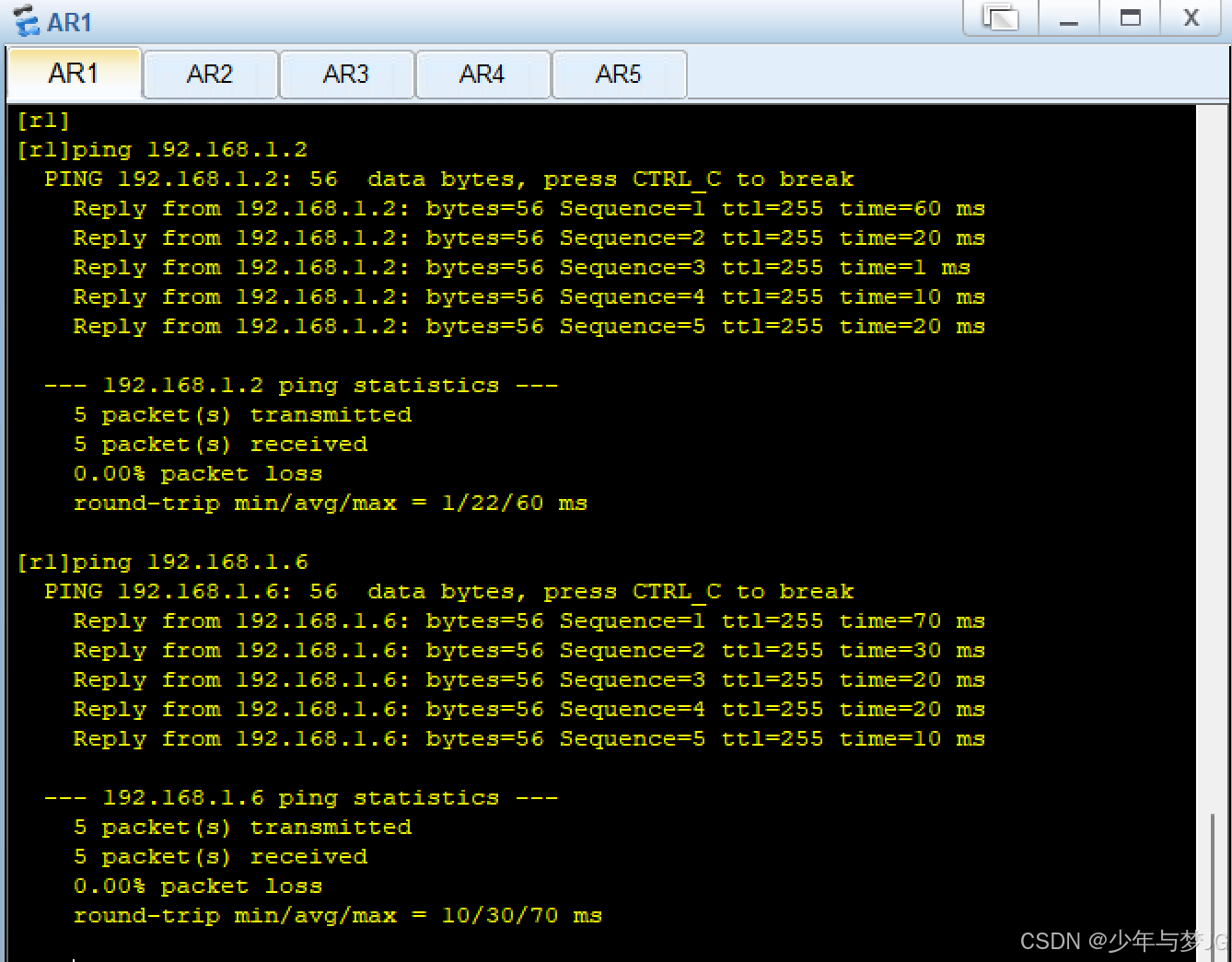

2、配置路由,除5.5.5.0/24外,实现其他网段可达(连通测试图)
ping某两个地址

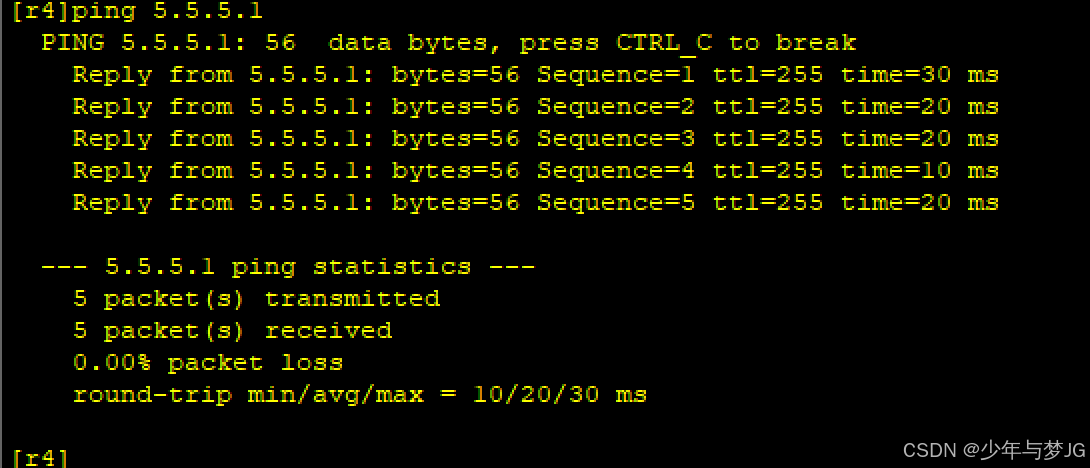

3、配置缺省路由,实现5.5.5.0/24互通,测试(截连通测试截图):
ping某个地址

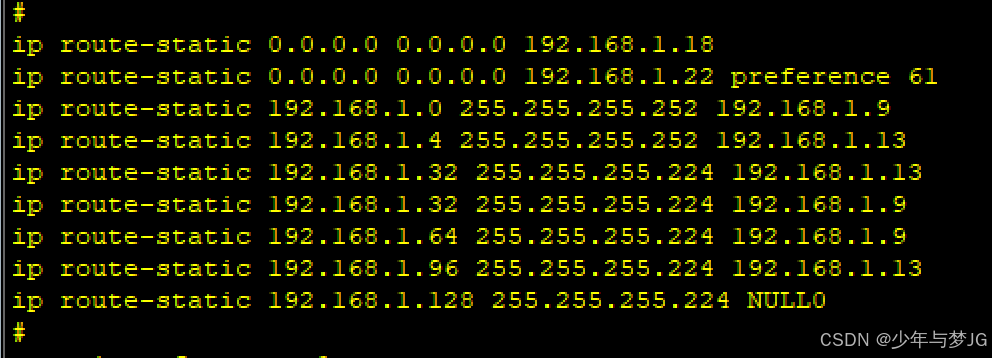

4、防环,做黑洞路由配置(连通测试图,ping某个地址)(截各设备配置图片)

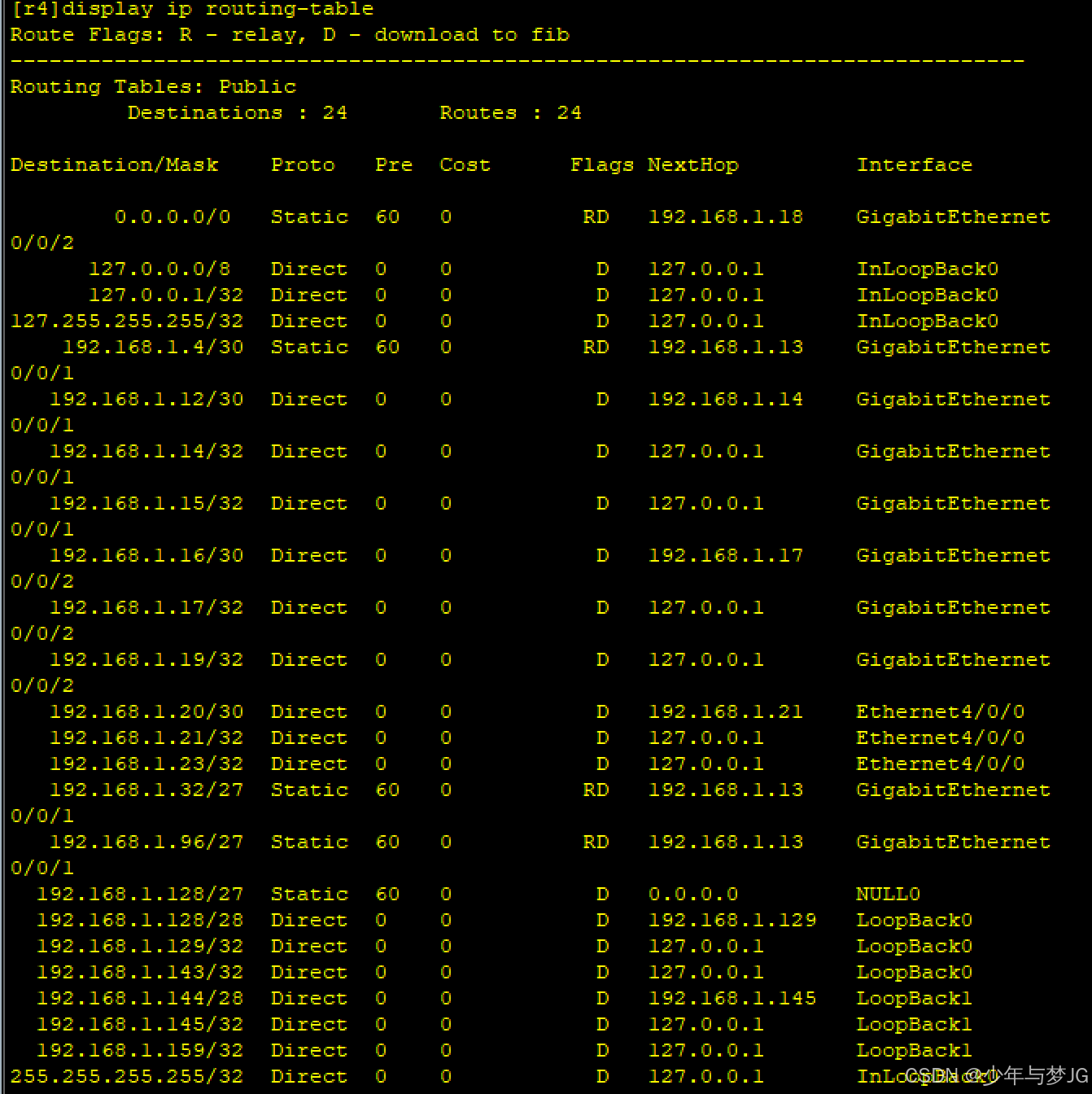

5、做备份,观察静态路由表的变化(截某路由表图)
五、实验总结(写实验完成后的总结心得)
通过这个实验,我对静态路由有了更加深入的理解,也掌握了在华为路由器上进行静态路由配置的技能。此外,我也认识到了在实际工作中,网络配置不仅仅是技术问题,更是涉及到网络设计和业务需求的综合考虑。
总的来说,这个实验是一个极好的学习和实践机会,让我在理论知识与实际操作能力上都得到了提升。未来在遇到类似的任务时,我相信我能够更加自信和有效地解决问题。
