vlan实验

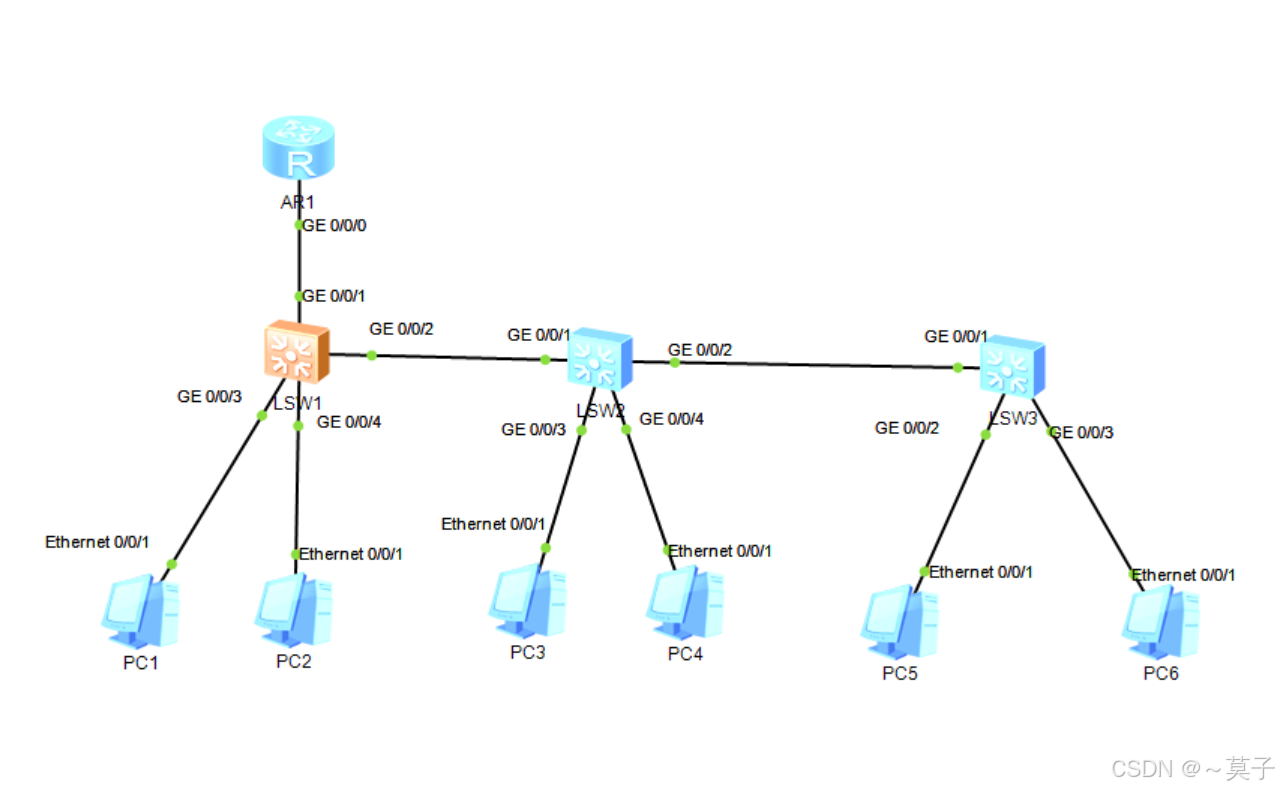

实验需求：

1、PC1和PC3所在接口为access接口，属于VLAN 2

2、PC2/4/5/6处于同一网段

其中PC2可以访问PC4/5/6

PC4可以访问PC5不能访问PC6

PC5不能访问PC6

3、PC1/3和PC2/4/5/6不在一个网段，且可以正常通讯

4、所有PC通过DHCP获取IP地址，且PC1/3可以正常访问PC2/4/5/6

交换机配置

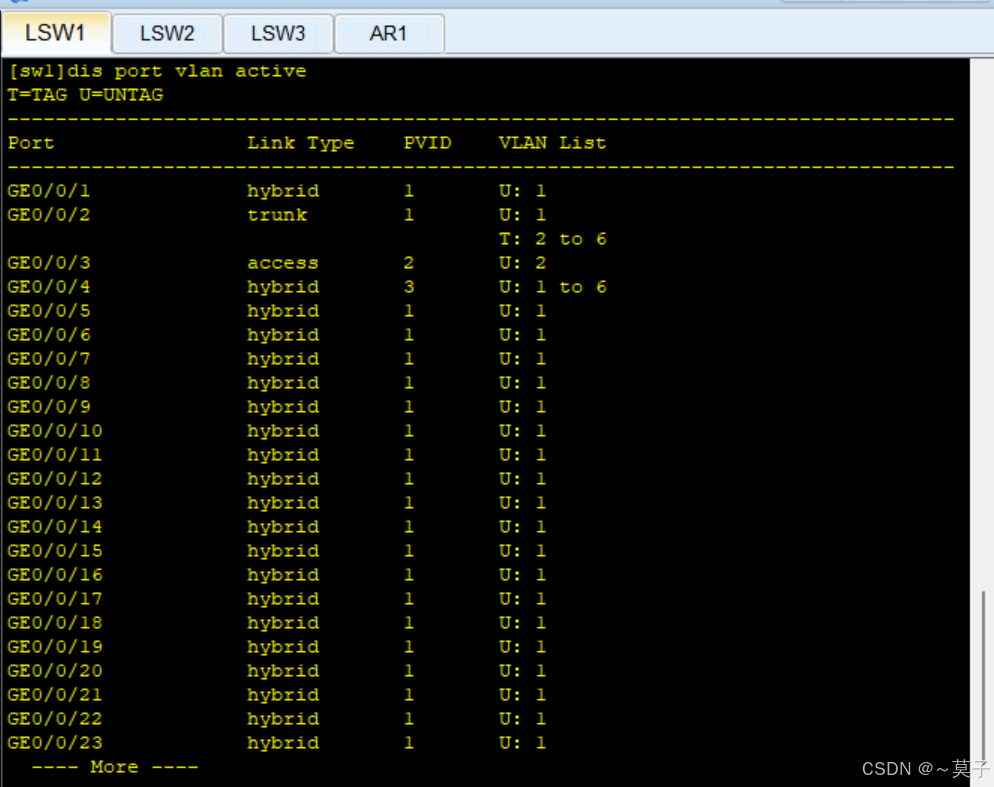

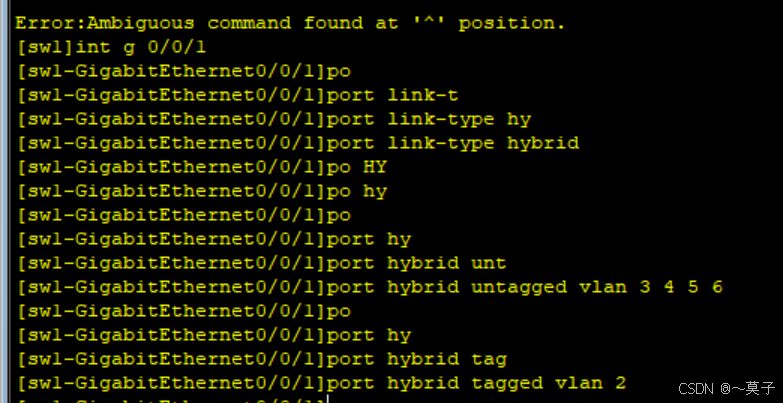

SW-1配置截图

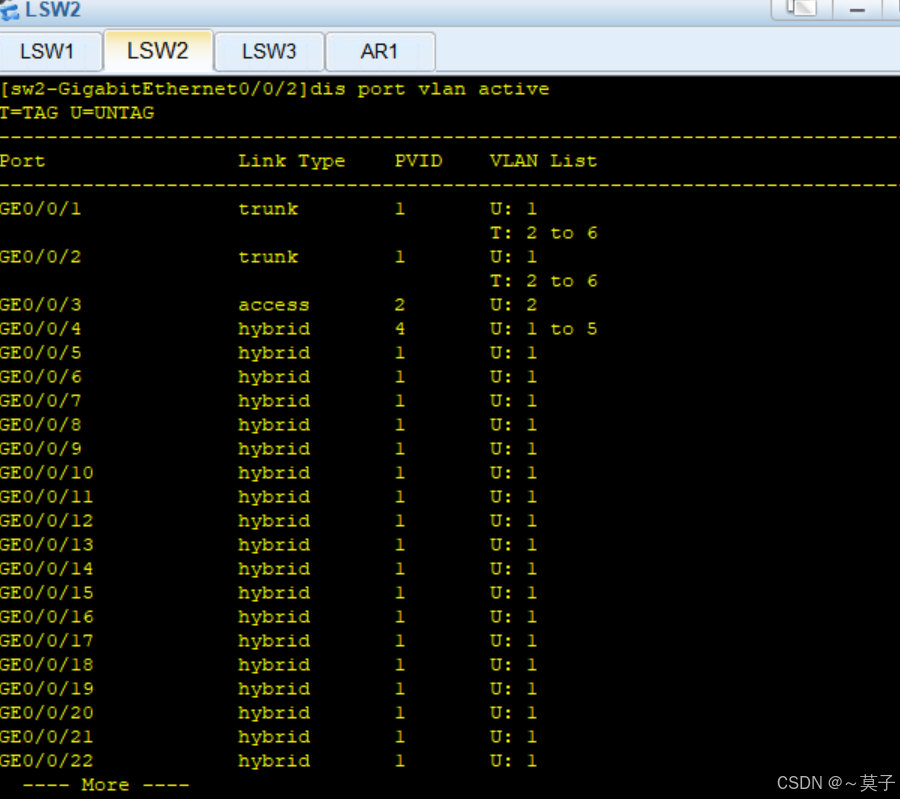

SW-2配置截图

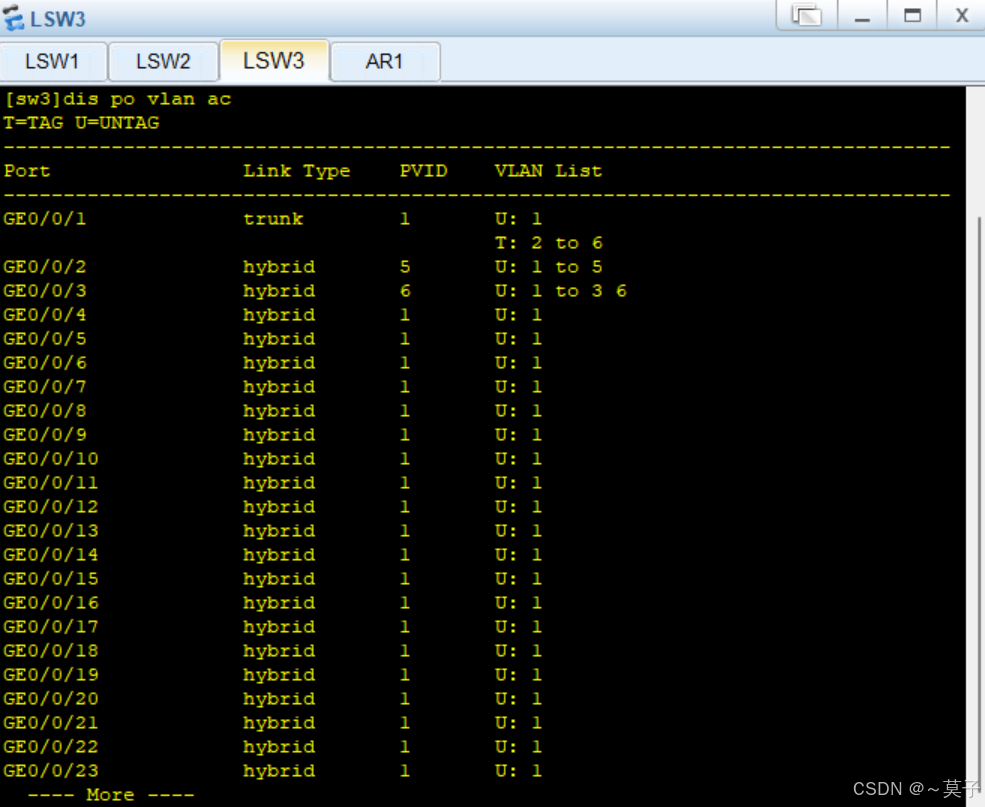

SW3-配置截图

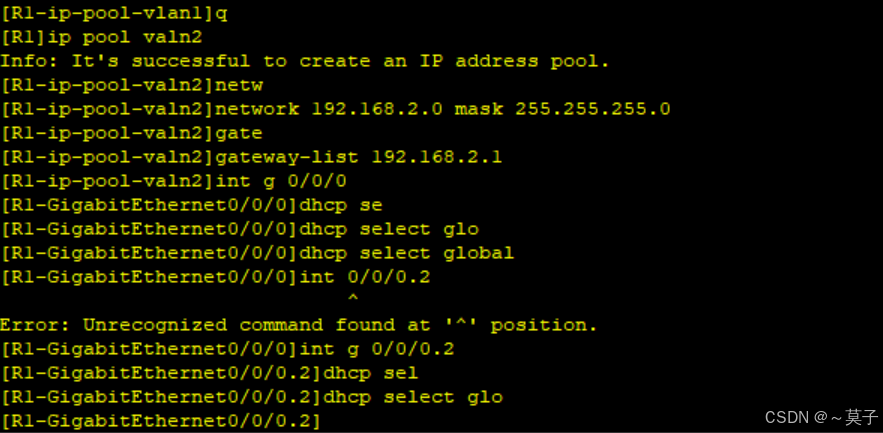

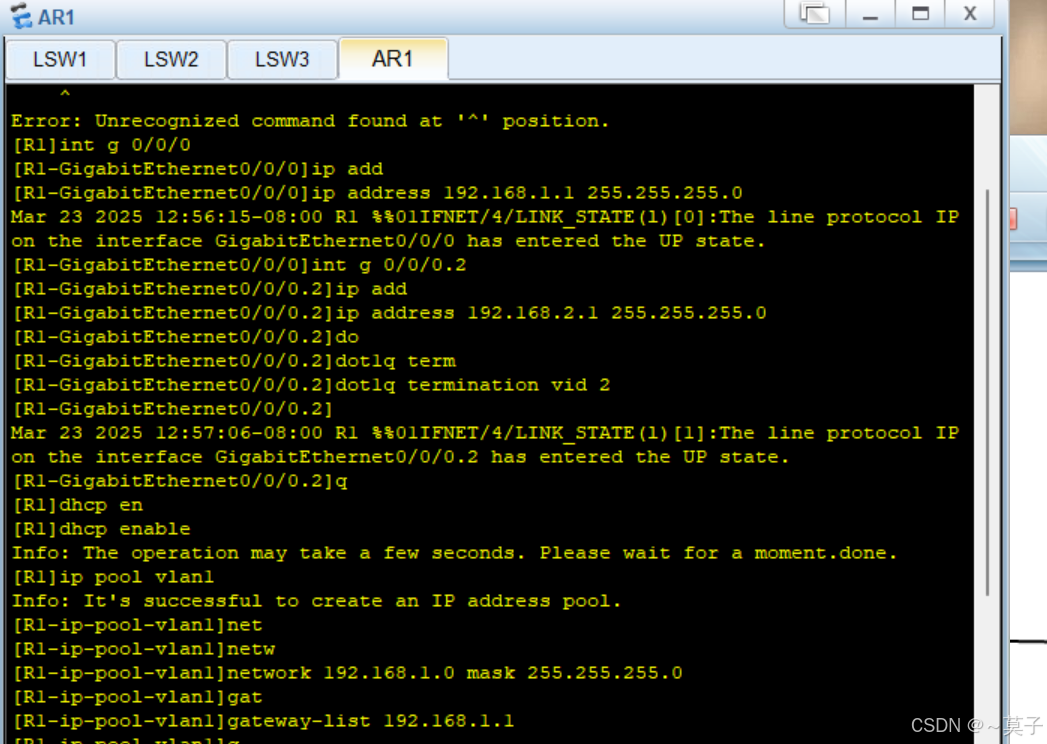

 在 AR1 上配置 VLAN 接口和 DHCP



<R1>display  ip interface brief-需截图

结果验证

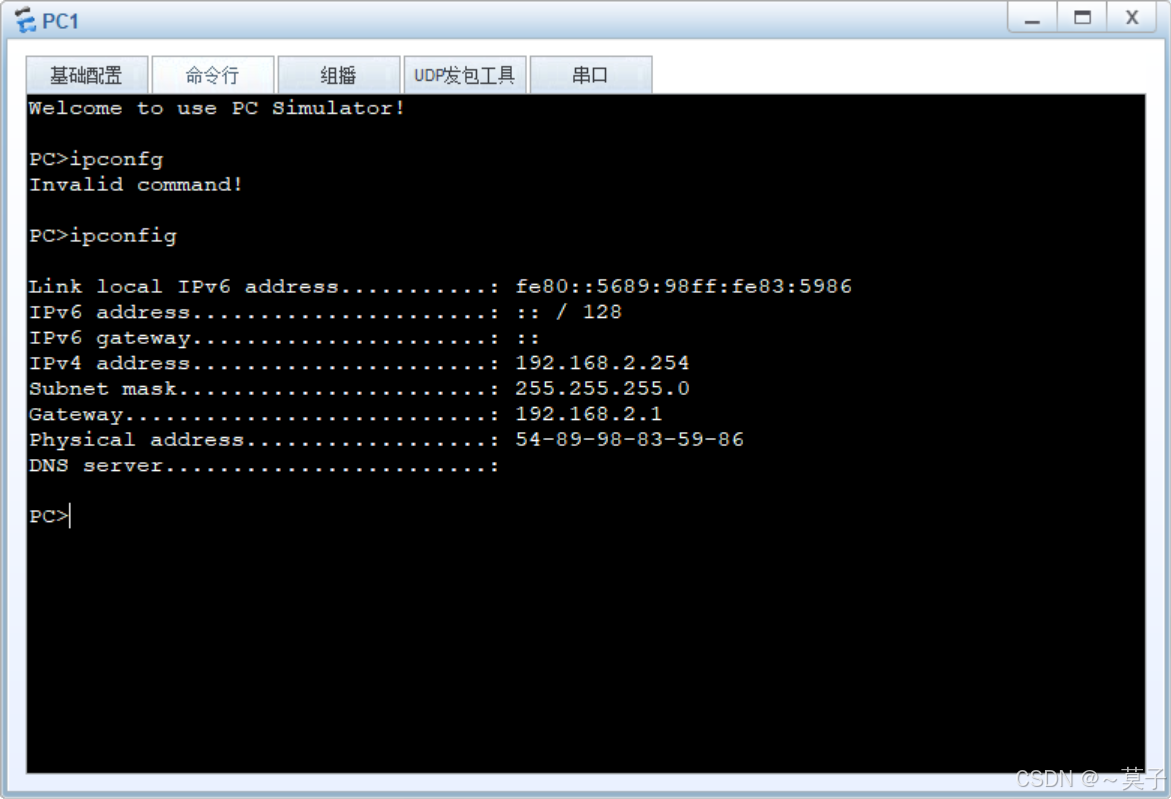

PC1

PC2

PC3

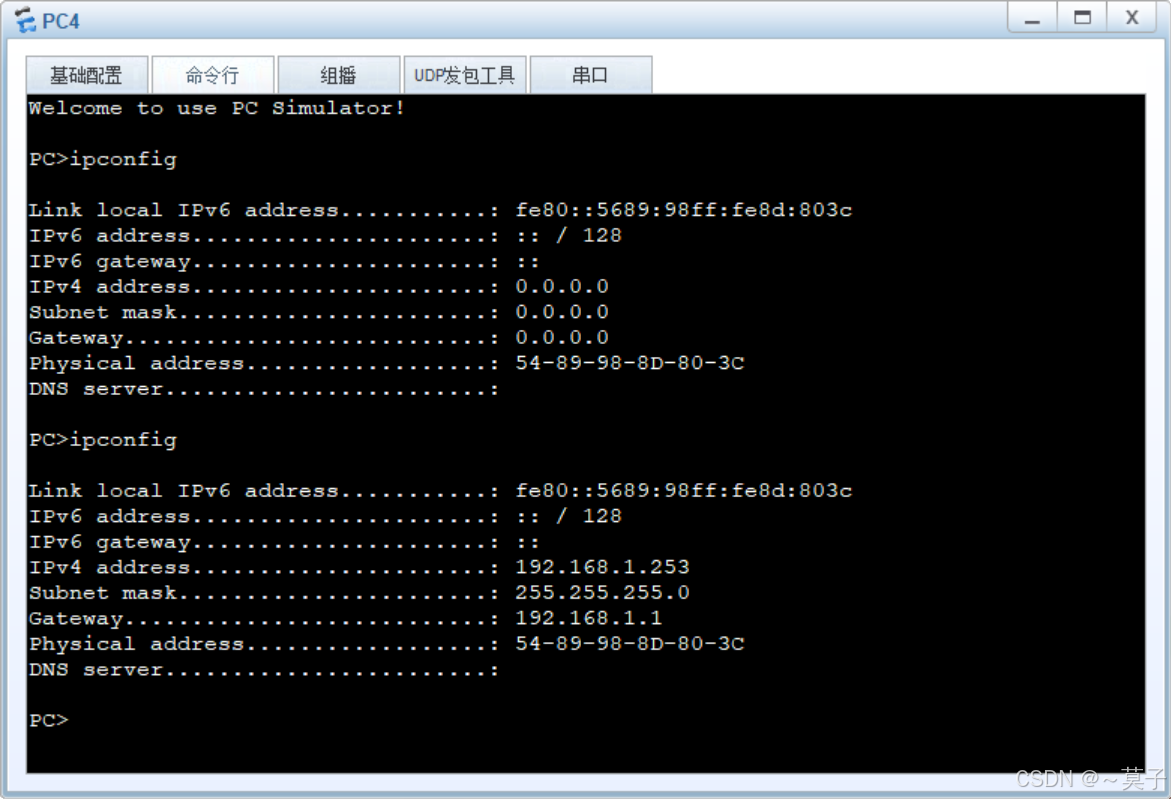

PC4

PC5

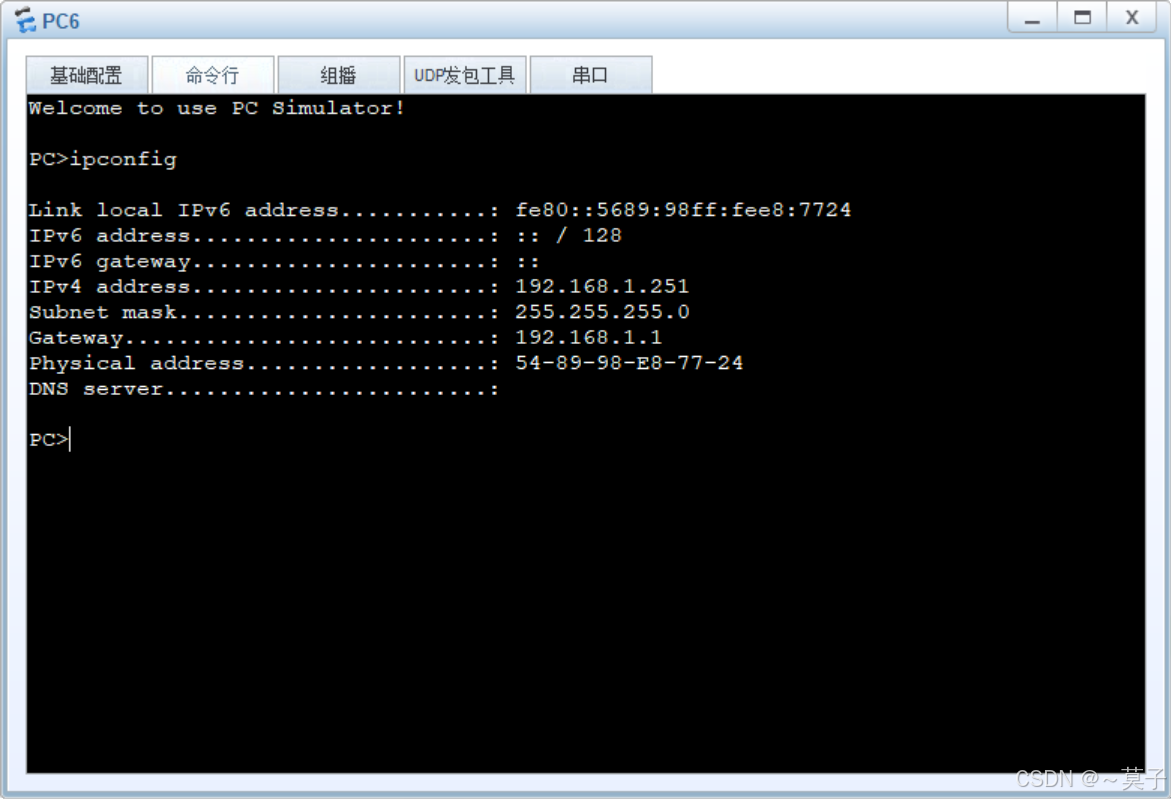

PC6

测试连通性

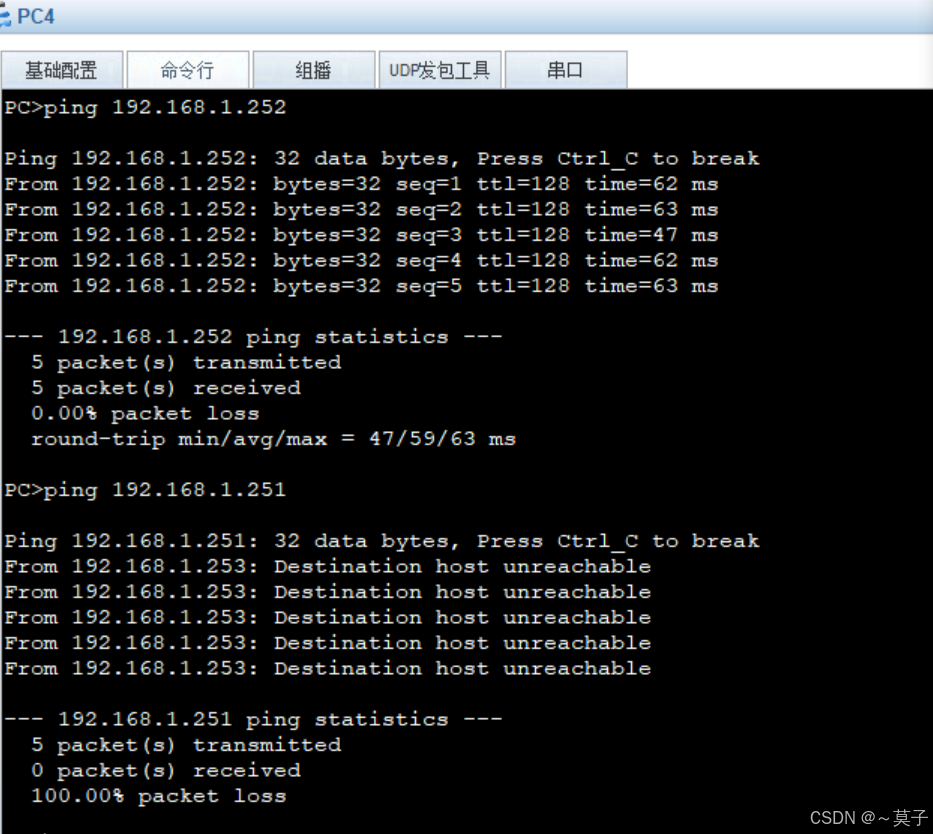

PC4可以访问PC5不能访问PC6

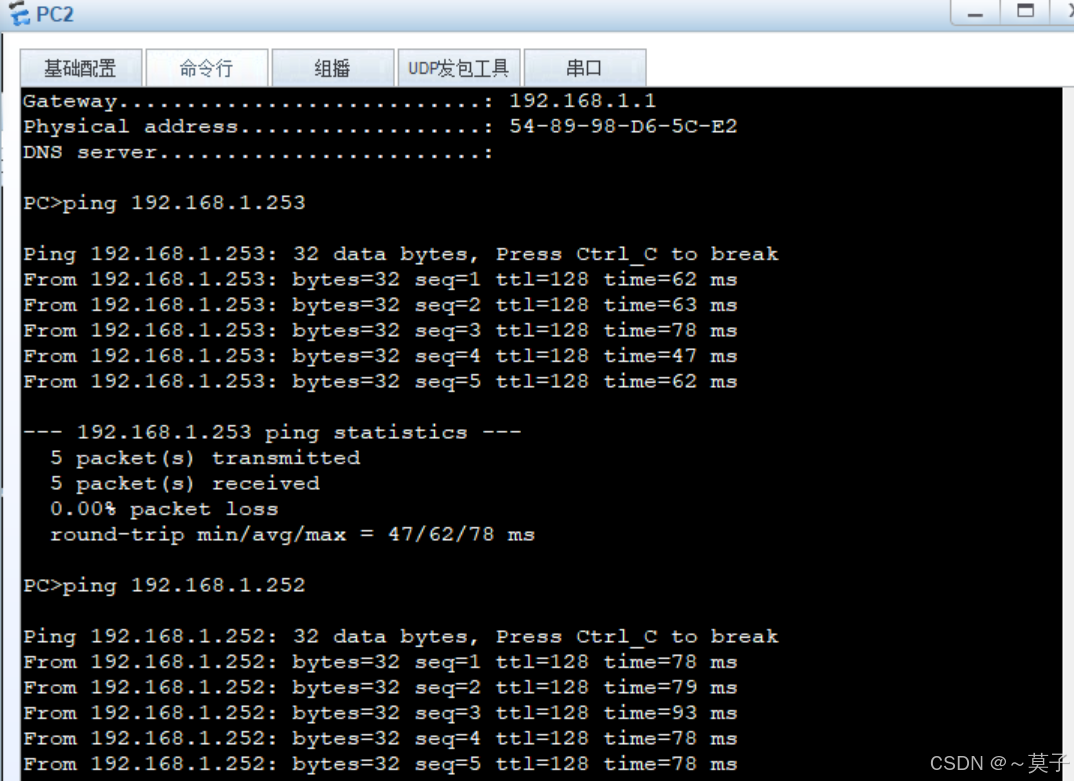

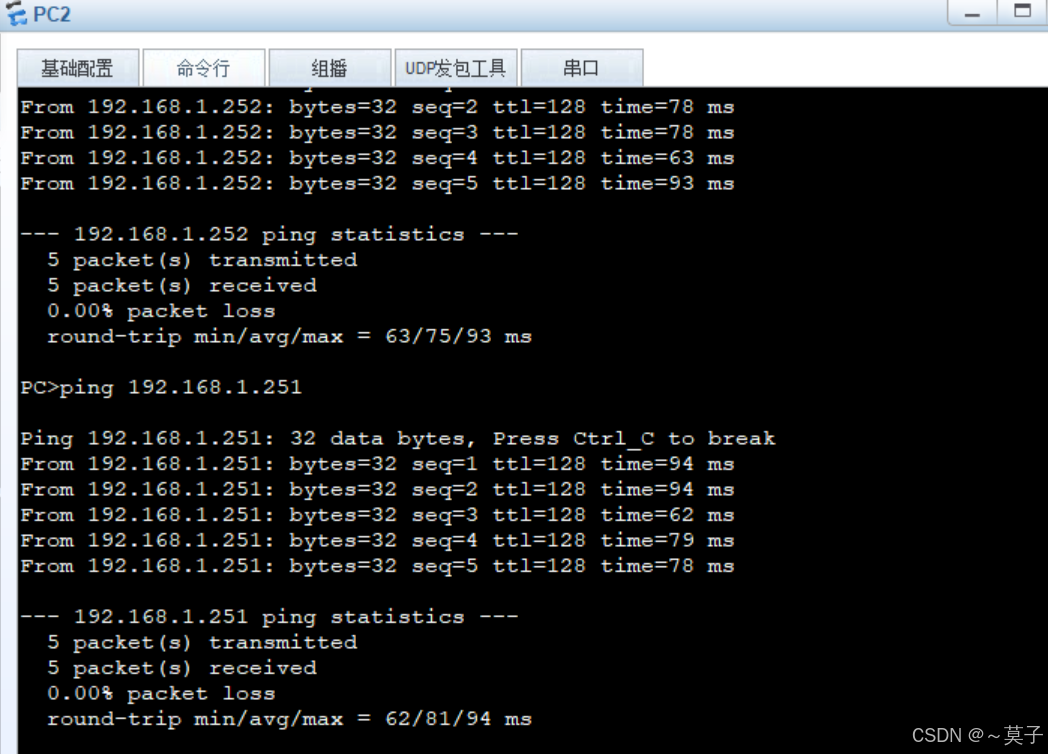

PC2可以访问PC4/5/6

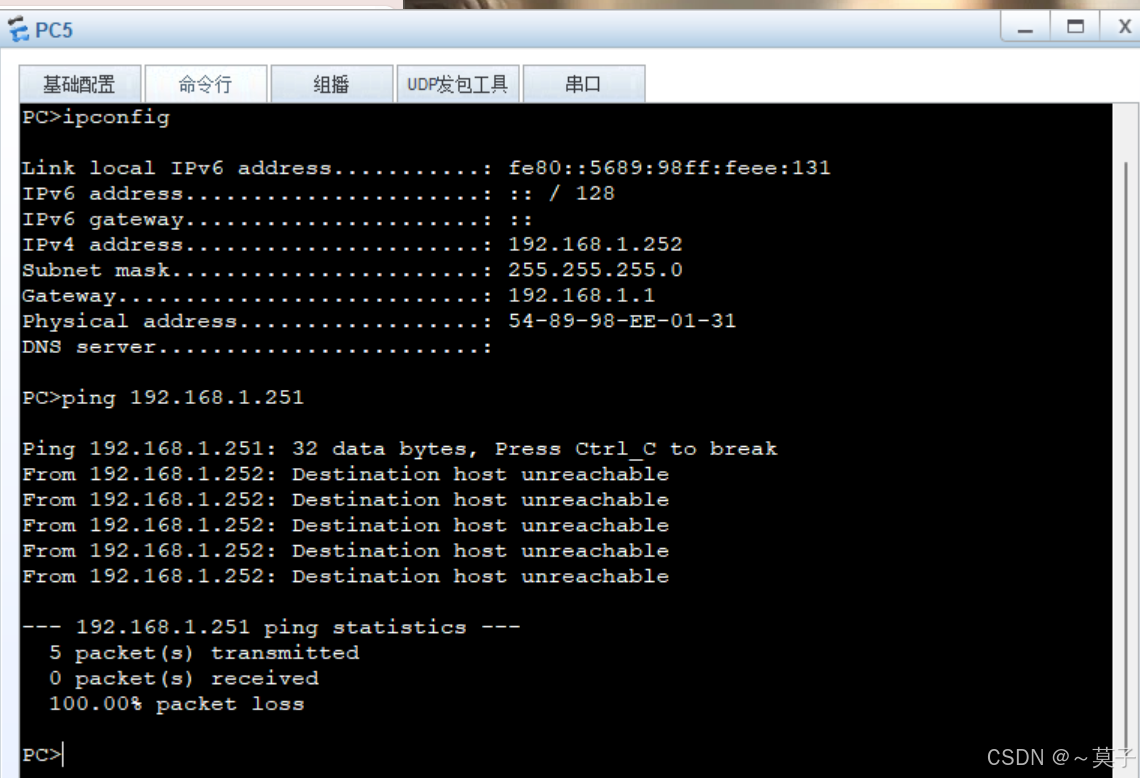

PC5不能访问PC6
