EXTI——GPIO外部中断

前言

STM32的每一个GPIO都可以产生这个中断，体现在GPIO就是电平的变化，可能由高电平变成低电平，或者由低电平变为高电平，这些电平的变化需要一个外设来管理，最后传给NVIC，就是内核里面的嵌套向量中断控制器来处理这个中断，而这个检测GPIO口电平的变化的外设就是EXTI。

EXTI简介及其寄存器

EXTI ：外部中断/事件控制器
外部就是检测GPIO

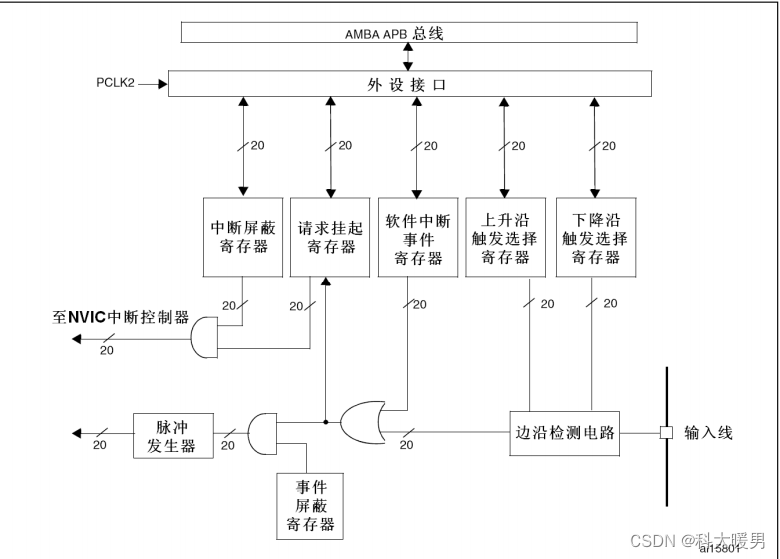

EXTI框图

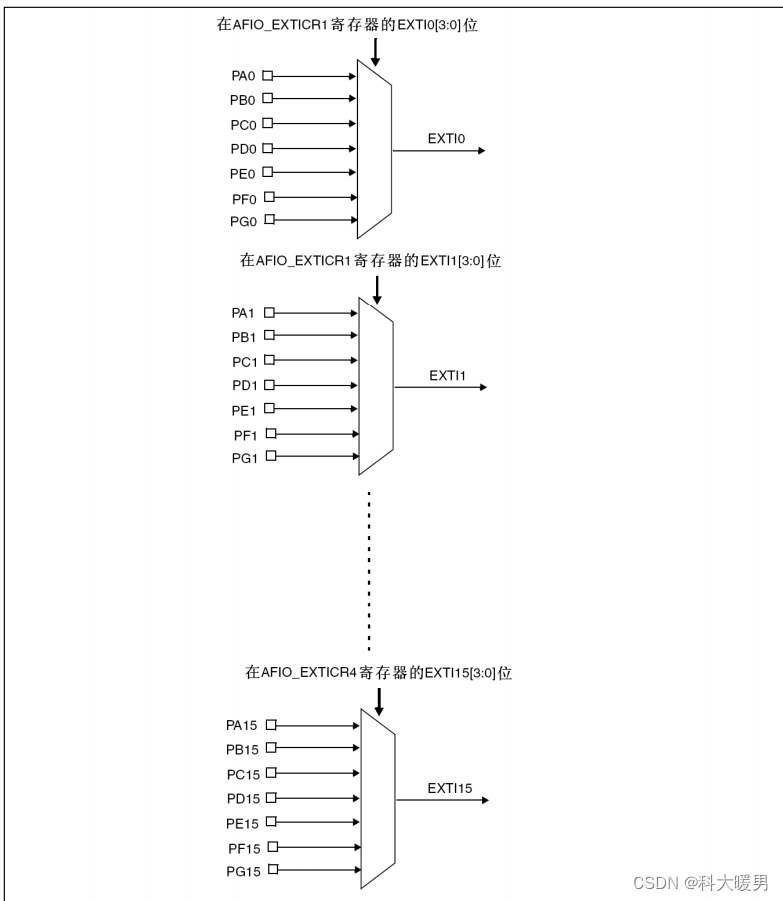

输入线

共20根

另外四个EXTI线的连接方式如下：
● EXTI线16连接到PVD输出
● EXTI线17连接到RTC闹钟事件
● EXTI线18连接到USB唤醒事件
● EXTI线19连接到以太网唤醒事件(只适用于互联型产品)

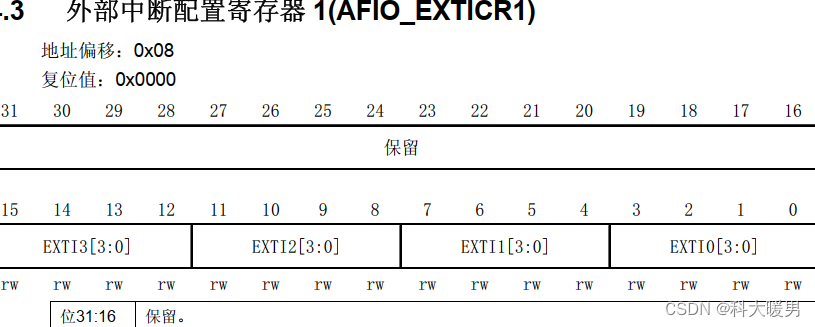

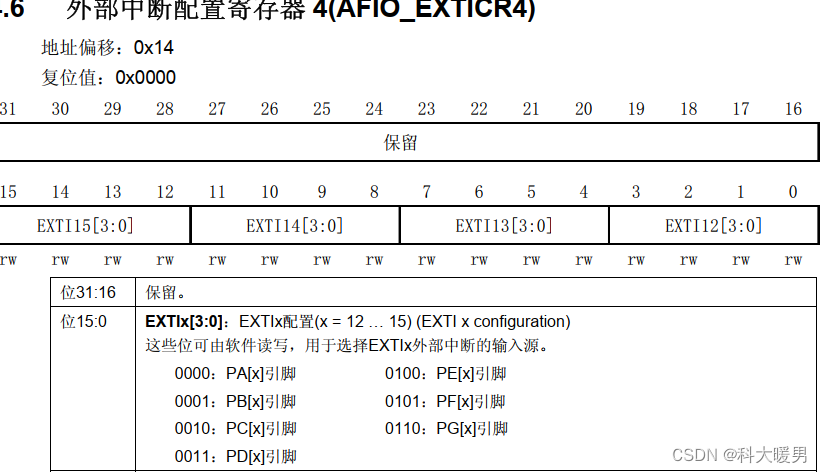

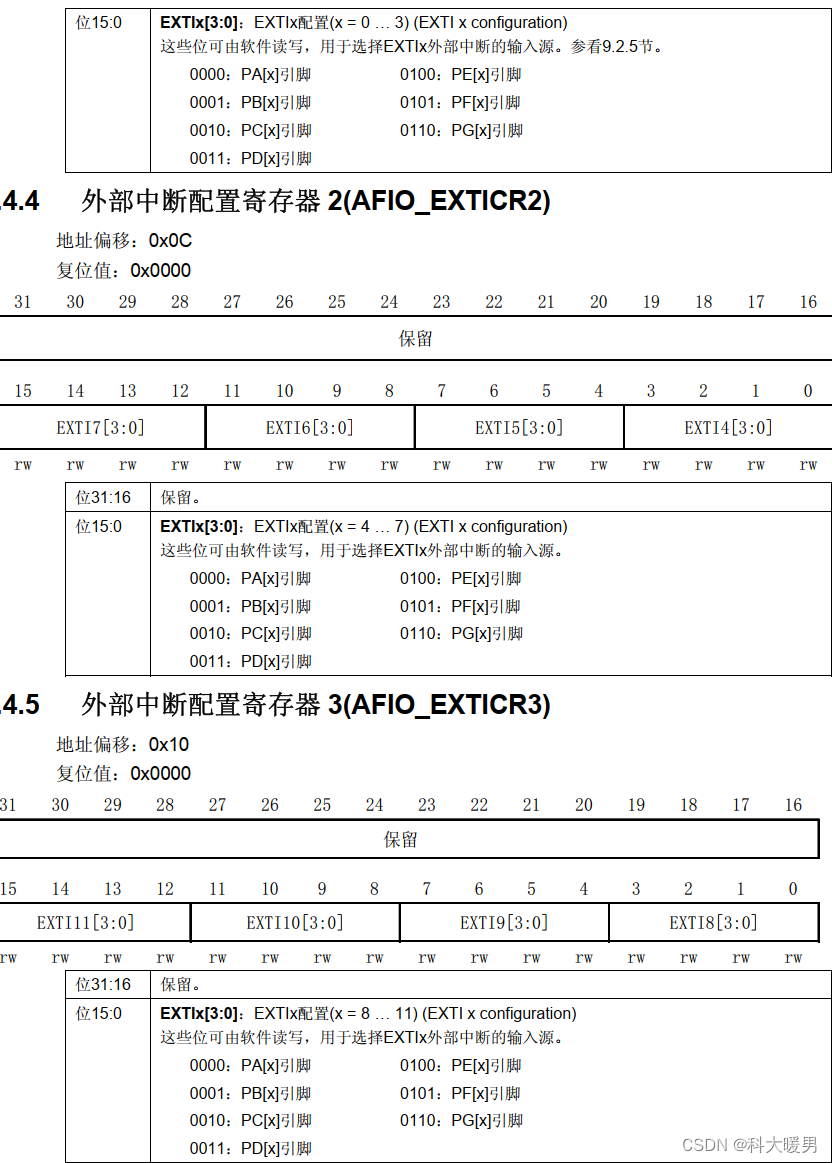

配置输入线的寄存器为外部中断配置寄存器 1至4(AFIO_EXTICRx,x=(1,2,3,4)),寄存器各位配置的如下：

边沿检测电路

可选择上升沿或下降沿触发选择寄存器

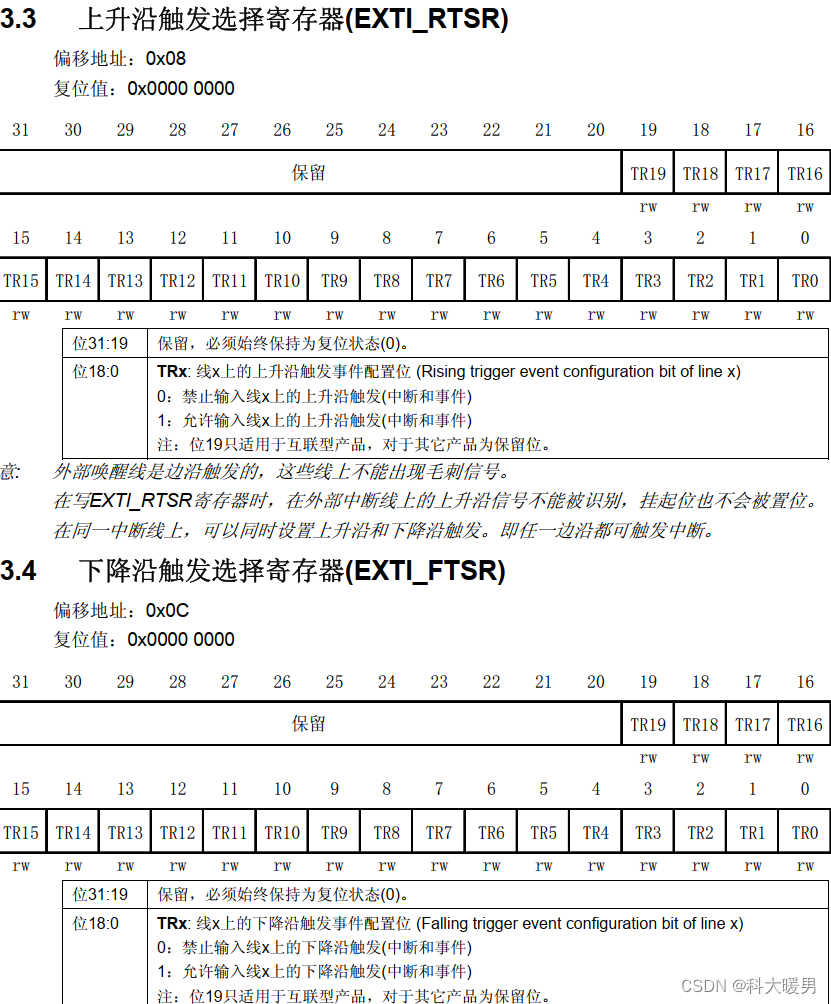

有关的寄存器有 上升沿触发选择寄存器(EXTI_RTSR)，下降沿触发选择寄存器(EXTI_FTSR)

由于输入线二十条，则上升沿和下降沿寄存器都有20个有效位来控制，置1就可使对应的输入线上升沿或下降沿触发中断

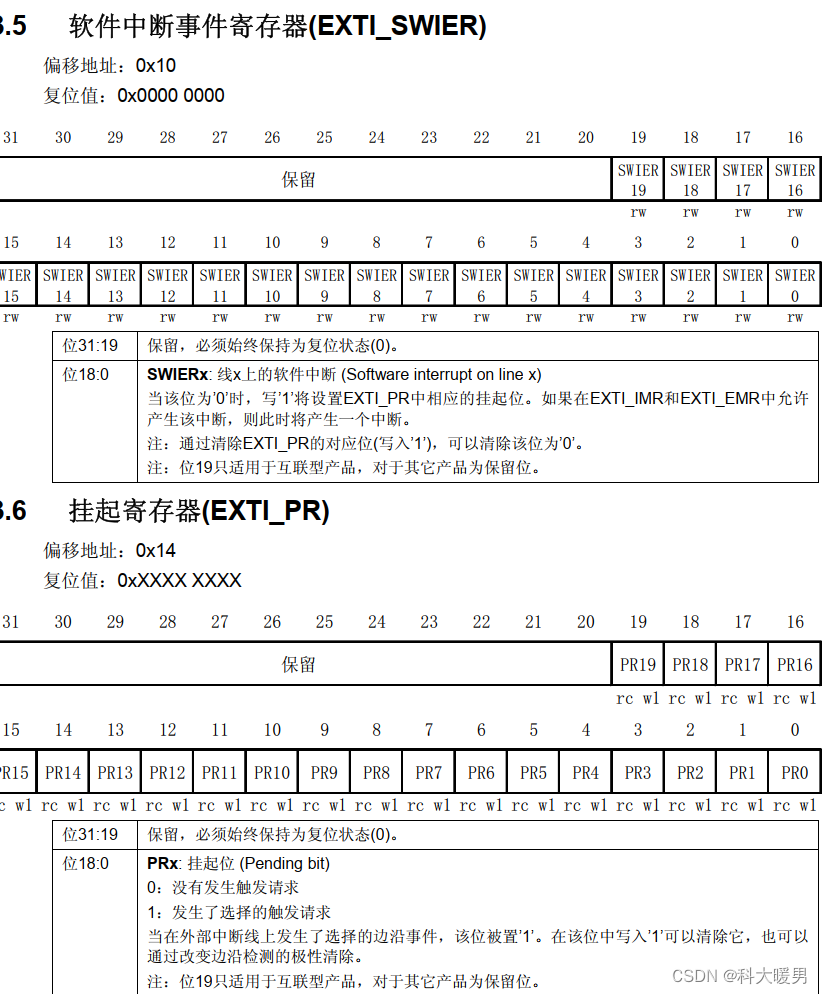

软件中断事件寄存器

对应位置1，则会在挂起寄存器对应位置一，先标志一下

软件中断事件寄存器和和边沿检测电路均置一，则通过或门输出一

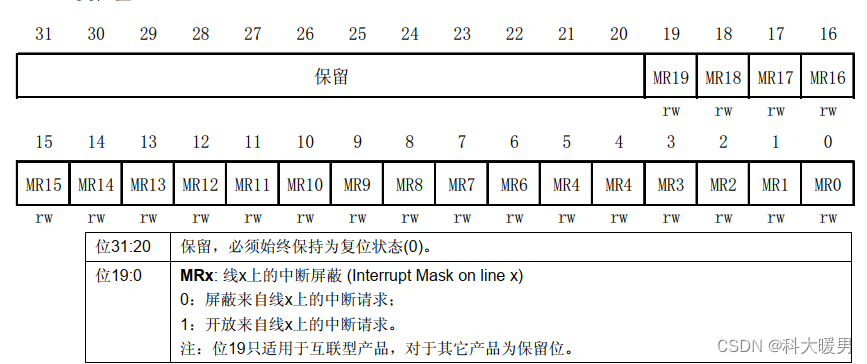

中断屏蔽寄存器

对应位置一才会相应中断
中断屏蔽寄存器和请求挂起寄存器均置一时通过与门才会输出1传至NVIC中断控制器，产生相应中断

代码编写（按键控制LED的亮灭）

按键对应GPIO初始化

按键连接的GPIO为PA0，将其设为浮空输入模式

    GPIO_InitTypeDef  GPIO_InitStruct;
	//初始化要连接到EXTI的GPIO
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitStruct.GPIO_PinGPIO_Pin_0;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING ;
	GPIO_Init(GPIOA,&GPIO_InitStruct);


初始化EXTI

	EXTI_InitTypeDef  EXTI_InitStruct;

	//初始化EXTI用于产生中断或事件
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//打开时钟
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource0);//输入线为PA0
	EXTI_InitStruct.EXTI_Line=EXTI_Line0;
	EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;//产生中断
	EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Rising
