地址解析协议ARP

• ARP （Address Resolution Protocol）地址解析协议：

根据已知的IP地址解析获得其对应的MAC地址。

IP地址是可以更改的MAC地址是唯一的

范围内用MAC地址找人范围外用IP地址找人

如果知道对方的IP的地址不知MAC地址怎么转发数据？

需要通过ARP协议解析到对方MAC地址完成数据的封装、转发

ARP如何根据IP地址解析对方MAC地址？

ARP为了实现数据的封装转发、会将协议报文的DMAC设置为广播MAC（ff-ff-ff-ff-ff-ffs）

发送的报文为ARP request报文

目标主机收到报文后会回复携带有目标IP源IP 目标MAC和源MAC 源主机收到报文后才会把数据封装发出‘

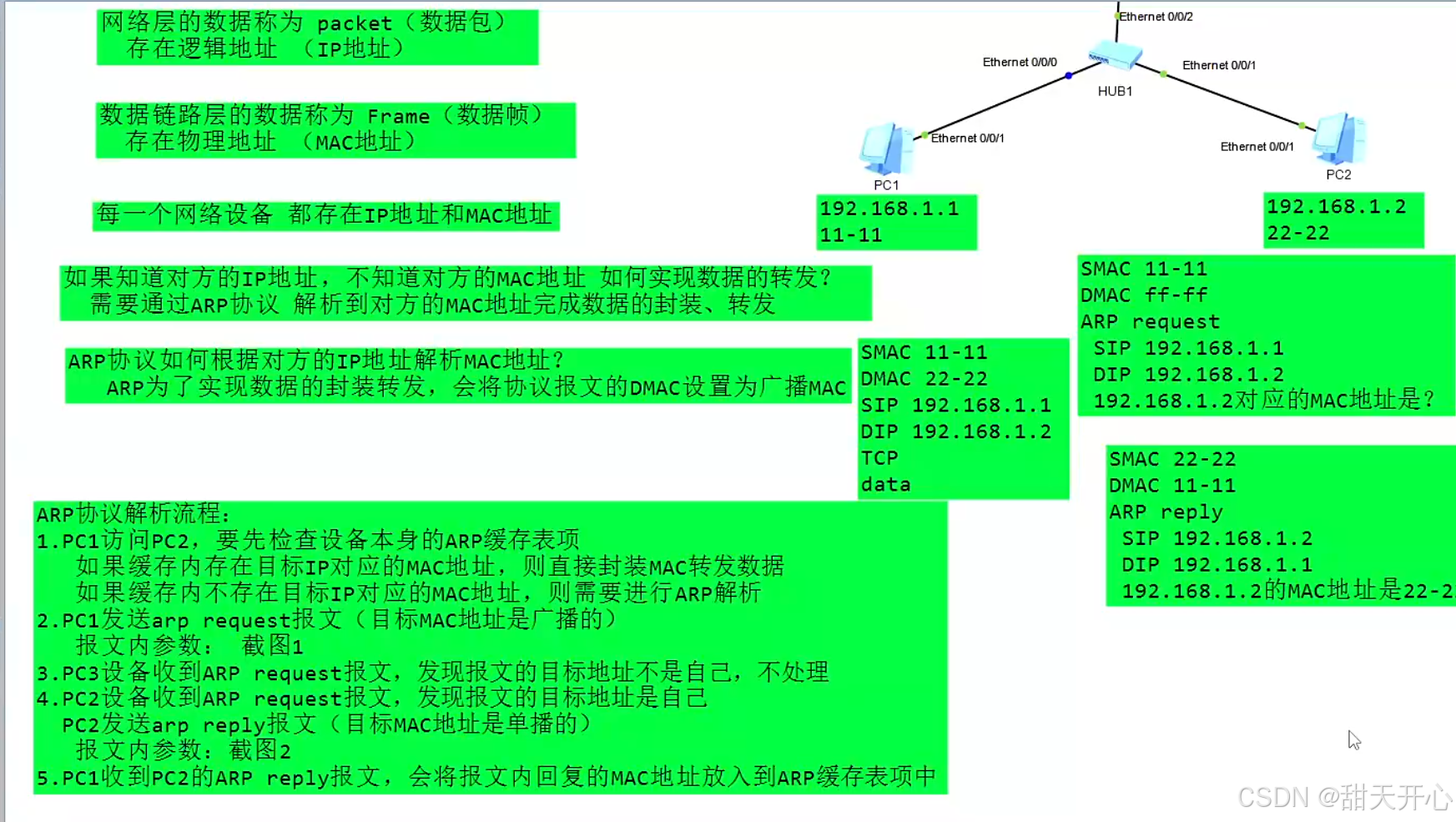

ARP解析流程

1、PC1访问PC2、要先检查设备本身的ARP缓存表项

如果缓存内存在目标IP对应的MAC地址，则直接封装MAC转发数据

如果缓存IP对应的MAC则需要进行ARP解析协议

2、PC1发送ARP request报文 目标MAC地址是广播（12f）

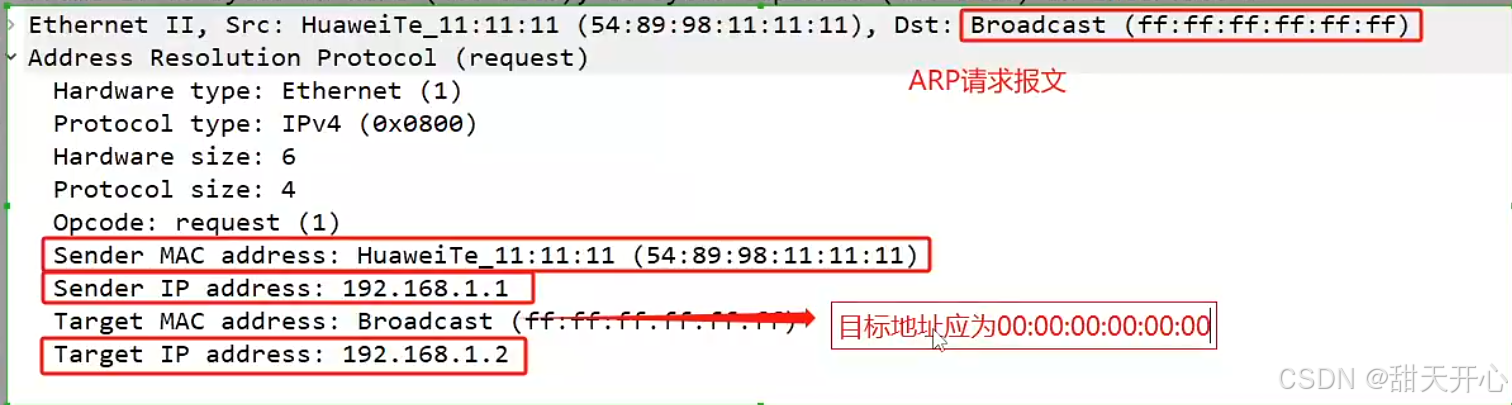

报文内参数：截图1单位（全0代表MAC地址未知）

3、PC3设备收到ARP request请求发现目标地址不是自己，不做处理

4、PC2设备收到ARP request请求报文发现目的地址是自己

PC2发送ARP reply报文（目标MAC地址是单播的）

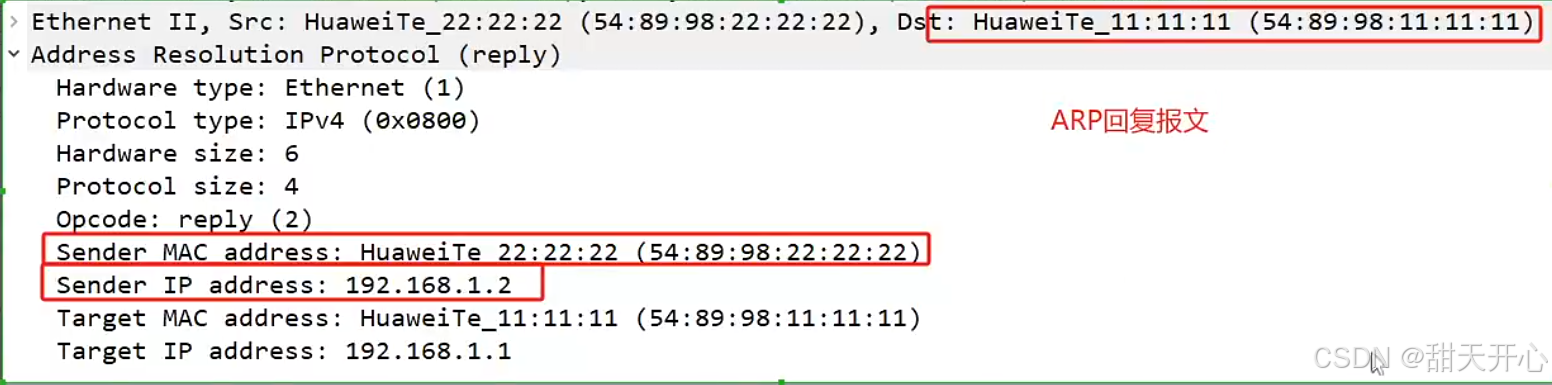

报文内参数（截图2）

5、PC1收到了PC2的ARP reply报文，会将报文内回复的MAC地址放入到ARP缓存表项中

免费ARP：（相互告知MAC）  设备：路由器

1、设备接口配置IP地址时，会通告一个免费ARP报文 设备配置IP地址和修改IP地址都会通告一个免费的ARP地址

2、可以检测地址冲突（会不断发送冲突报文）

3、可以减少设备的ARP请求报文

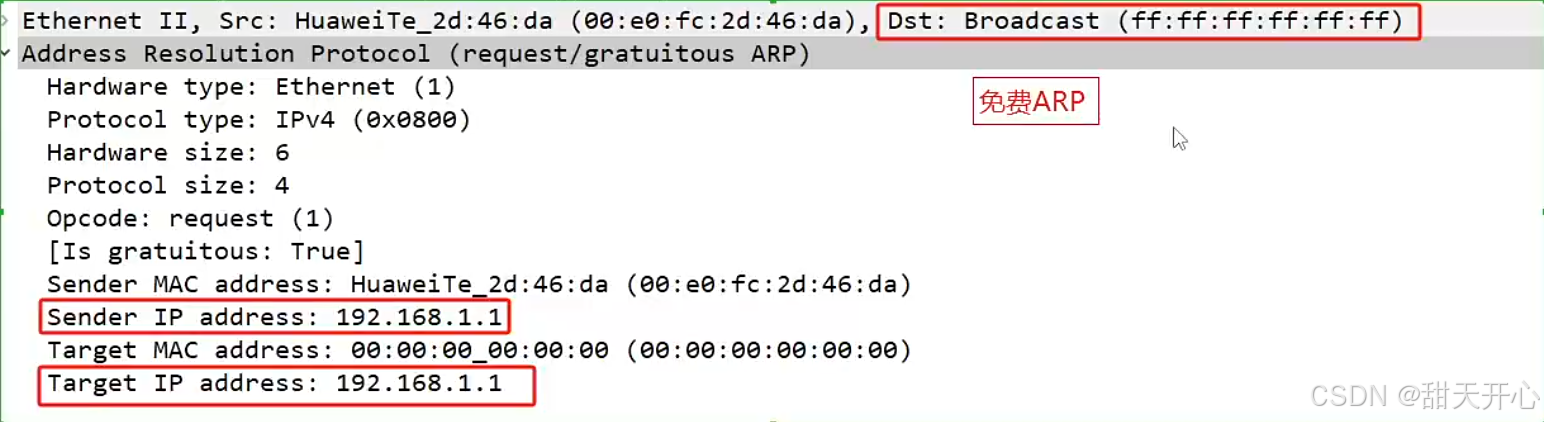

免费ARP报文截图

物理层

物理层的是数据成为bitstream（比特流）

物理层位于模型的最底层：

• 负责比特流在介质上的传输。

• 规范了线缆、针脚、电压、接口等物理特性规范。

• 常见的传输介质有：双绞线、光纤、电磁波等。

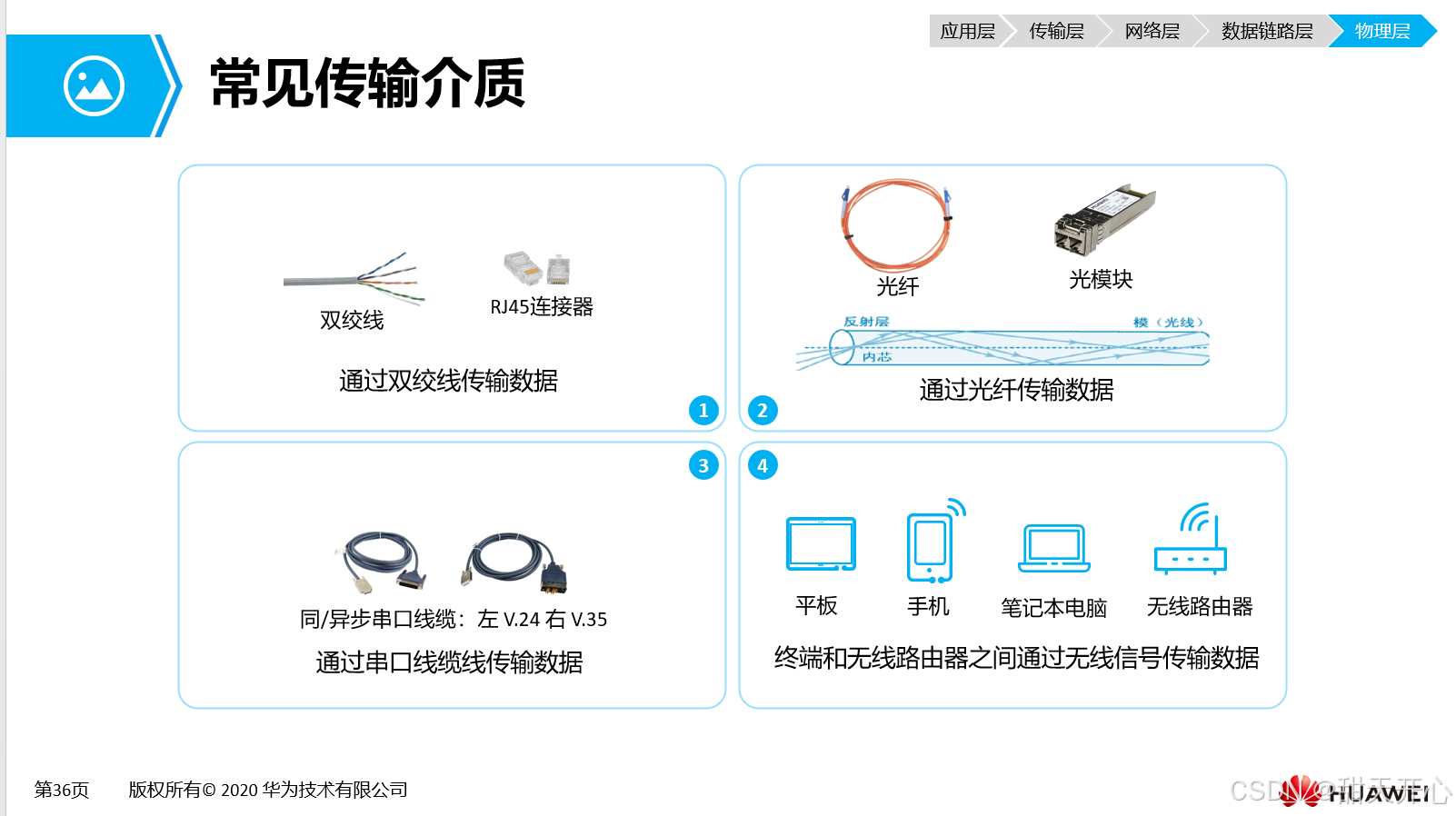

常见传输介质

• 双绞线：当今以太网最常见的传输介质，按照抗电磁干扰能力还可以分为：

• STP-屏蔽双绞线

• UTP-非屏蔽双绞线

• 光纤传输，按照功能部件可分为：

• 光纤：光传输介质，简单的说，就是一根玻璃纤维，用于约束光传输的通道。

• 光模块：将电信号与光信号互转的器件，产生光信号。

• 串口电缆在WAN（Wide Area Network，广域网）中大规模使用，根据WAN线路类型不同，串口电缆在设备上连接的接口类型也不同：异/同步串口、ATM接口、POS接口、CE1/PRI接口等。

• 无线信号的传输可以通过电磁波进行，例如：无线路由器将数据通过调制以电磁波发送出去，移动终端的无线网卡将电磁波解调，得到数据，完成从无线路由器到移动终端的数据传输。
