数据校验码是为了在数据传输或存储中 检测或纠正错误 而设计的编码技术。其核心在于通过冗余信息（校验位）扩大码距，从而增强数据可靠性。

码距（Hamming Distance）：两个合法码字间不同的二进制位数最小值。
- 码距=1：无法检错（任何单比特错误均转化为另一合法码字）。
- 码距≥2：可检测错误；码距≥3：可纠正单比特错误。

2.6.1奇偶校验码

奇偶校验码是一种最简单的冗余校验方法，用于检测数据在传输或存储过程中发生的奇数位错误（如1位、3位等）。其核心思想是通过添加1位校验位，使数据位与校验位中“1”的个数始终为奇数（奇校验）或偶数（偶校验）。

一、基本概念

码距（Hamming Distance）
码距是衡量数据冗余能力的关键参数，指两个合法码字之间不同的二进制位数最小值。
- 码距=1：无法检错（任何单比特错误会变成另一个合法码字）。
- 码距≥2：可检测错误。
奇偶校验分类
- 奇校验：数据位 + 校验位中“1”的个数为奇数。
- 偶校验：数据位 + 校验位中“1”的个数为偶数。

二、工作原理

1. 编码流程（发送端）

假设要传输8位有效信息 D₇D₆D₅D₄D₃D₂D₁D₀：

奇校验位公式：P = !(D₇⊕D₆⊕D₅⊕D₄⊕D₃⊕D₂⊕D₁⊕D₀)
偶校验位公式：P = D₇⊕D₆⊕D₅⊕D₄⊕D₃⊕D₂⊕D₁⊕D₀

示例：
有效信息 01010100（8位）：

奇校验码：0 01010100（校验位为0，保证总共有3个“1”）
偶校验码：1 01010100（校验位为1，保证总共有4个“1”）

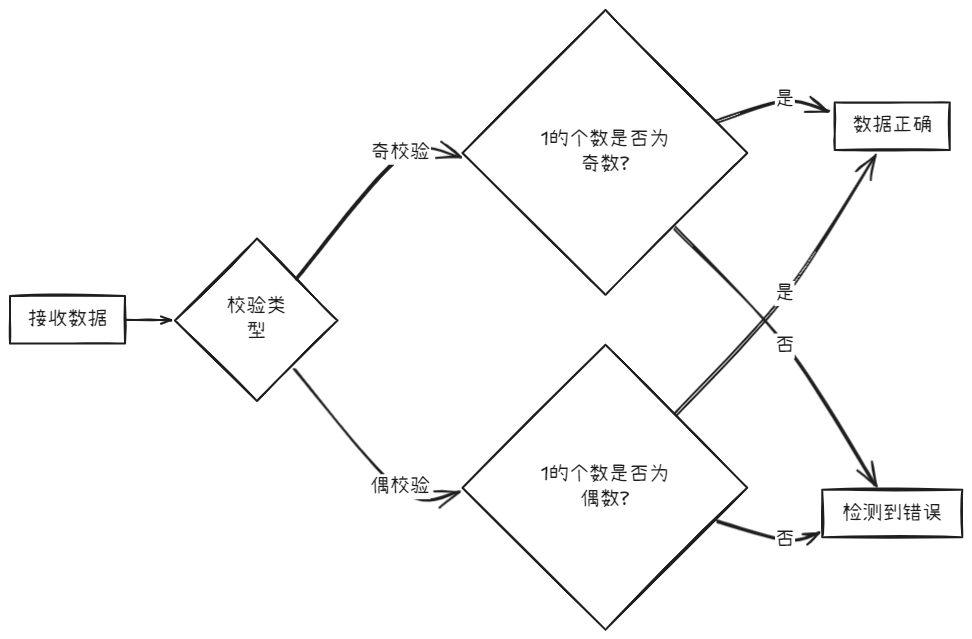

2. 校验流程（接收端）

接收端对所有位（含校验位）异或运算进行判断：

在这里插入图片描述

三、逻辑电路实现

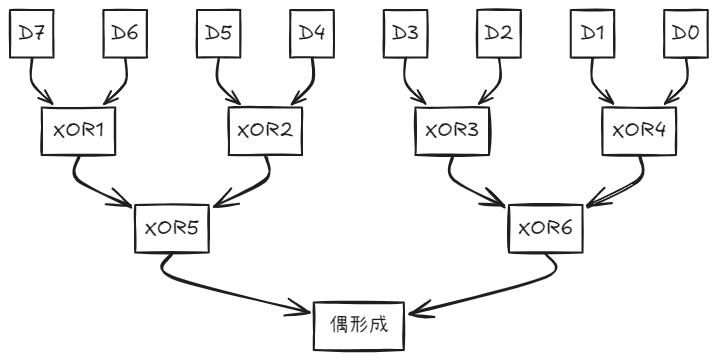

用异或门塔式结构生成校验位：

在这里插入图片描述

公式推导：

偶形成：P = D7⊕D6⊕D5⊕D4⊕D3⊕D2⊕D1⊕D0
奇形成：P = ¬(D7⊕D6⊕D5⊕D4⊕D3⊕D2⊕D1⊕D0)

四、交叉奇偶校验

为提升检错能力，横向和纵向双维度校验：

数据块实例（每行/每列均为偶校验）：

      D7 D6 D5 D4 D3 D2 D1 D0 → P行
Row1: 1  0  1  0  0  0  0  1 → 0
Row2: 0  **1**  1  0  0  1  0 → 1  （红字表示出错位置）
       ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
P列:  1  1  0  0  0  1  0  1

优点：可检测多比特错误（如两位同一行列错误）；
缺点：冗余计算复杂度较高。

五、典型应用场景

1.内存读/写：如检查RAM芯片数据是否损坏。
2.ASCII字符传输：在7位ASCII码后附加1位校验位。
3.低要求短程通信：如早期串口通信。

六、优缺点对比

优点	缺点
实现简单（仅需1位校验）	只能检测奇数位错误
计算速度快（异或逻辑）	无法定位错误位置
低资源消耗	无法纠正错误

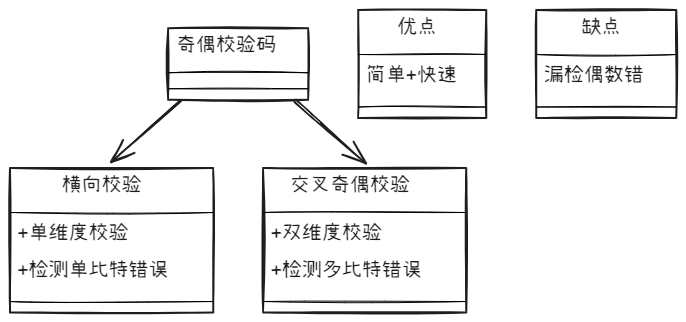

总结

在这里插入图片描述

适用场景：要求低开销、低复杂度的简单检错场景（如内存数据校验）。
替代方案：需纠错时用汉明码，抗高频噪声用CRC。

2.6.2汉明校验码

汉明校验码是一种多重奇偶校验码，由理查德·汉明（Richard Hamming）提出，能自动纠正单比特错误并检测双比特错误。其核心思想是通过添加校验位并分组覆盖不同数据位，使每个错误产生唯一的校验结果（指误字），从而实现快速纠错。

一、设计原理

校验位与数据位的关系
设信息位数为 $N$ ，校验位数 $K$ 需满足：
- 单纠错模式（纠正1位错误）： $2^K \geq N + K + 1$
- **单纠错 $2^{K-1} \geq N + K + 1$
例如，8位信息需4个校验位（ $2^4 = 16 \geq 8+4+1=13$ ）。
校验位位置
校验位必须位于汉明码位号的 $2^i$ 位置（如 $H_1, H_2, H_4, H_8$ ），其余位置为信息位。
示例：8位信息位的校验位分布
```
汉明码位号：H13 H12 H11 H10 H9 H8 H7 H6 H5 H4 H3 H2 H1
对应内容：  P5  D8  D7  D6  D5 P4 D4 D3 D2 P3 D1 P2 P1
```
校验组分配规则
每个校验位负责二进制位号中某一位为1的所有比特：
- P1（ $H_1$ ）：覆盖位号二进制末位为1的位（如 $H 1, H 3, H 5, ...$ ）
- P2（ $H 2$ ）：覆盖二进制倒数第二位为1的位（如 $H 2, H 3, H 6, ...$ ）
- 以此类推，每个校验位通过逻辑异或（⊕）生成校验值。

二、编码过程实战

题目

以8位信息位 10110100 为例，生成汉明码（偶校验）。

步骤解析

1. 校验位位置分配

汉明码的校验位位于 2的幂次方位置（H1, H2, H4, H8），其余为信息位。总位数为 8（信息位） + 4（校验位） = 12位，排列如下：

位号	1 (H1)	2 (H2)	3	4 (H4)	5	6	7	8 (H8)	9	10	11	12
内容	P1	P2	D1	P3	D2	D3	D4	P4	D5	D6	D7	D8

2. 填入信息位

将原始信息位 10110100 按顺序填入非校验位（D1-D8）：

位号	1 (P1)	2 (P2)	3 (D1=1)	4 (P3)	5 (D2=0)	6 (D3=1)	7 (D4=1)	8 (P4)	9 (D5=0)	10 (D6=1)	11 (D7=0)	12 (D8=0)

3. 计算校验位值

使用 偶校验（即校验位使对应位置的1的个数为偶数）：

P1（H1）：覆盖位号 [1,3,5,7,9,11]
对应值：P1 ⊕ D1 ⊕ D2 ⊕ D4 ⊕ D5 ⊕ D7
计算：P1 ⊕ 1 ⊕ 0 ⊕ 1 ⊕ 0 ⊕ 0 = 0 → P1=0
P2（H2）：覆盖位号 [2,3,6,7,10,11]
对应值：P2 ⊕ D1 ⊕ D3 ⊕ D4 ⊕ D6 ⊕ D7
计算：P2 ⊕ 1 ⊕ 1 ⊕ 1 ⊕ 1 ⊕ 0 = 0 → P2=1
P3（H4）：覆盖位号 [4,5,6,7,12]
对应值：P3 ⊕ D2 ⊕ D3 ⊕ D4 ⊕ D8
计算：P3 ⊕ 0 ⊕ 1 ⊕ 1 ⊕ 0 = 0 → P3=0
P4（H8）：覆盖位号 [8,9,10,11,12]
对应值：P4 ⊕ D5 ⊕ D6 ⊕ D7 ⊕ D8
计算：P4 ⊕ 0 ⊕ 1 ⊕ 0 ⊕ 0 = 0 → P4=0

4. 最终汉明码

将校验位填入对应位置：

位号	1 (H1)	2 (H2)	3 (D1=1)	4 (H4)	5 (D2=0)	6 (D3=1)	7 (D4=1)	8 (H8)	9 (D5=0)	10 (D6=1)	11 (D7=0)	12 (D8=0)
内容	0	1	1	0	0	1	1	0	0	1	0	0

最终汉明码为：
0 1 1 0 0 1 1 0 0 1 0 0（按位号顺序排列）。

验证

总码距：汉明码的最小码距为3，可检测2位错误或纠正1位错误。
示例纠错：若传输中某位翻转（如H3变为0），通过重新计算校验位可定位并修正错误。

三、接收端纠错与检错

接收端通过重新计算校验组并生成**指误字（Syndrome）**定位错误：

指误字计算
每组偶校验重新计算：
- $S_1 = P1 ⊕ D1 ⊕ D2 ⊕ D4 ⊕ D5 ⊕ D7$
- $S_2 = P2 ⊕ D1 ⊕ D3 ⊕ D4 ⊕ D6 ⊕ D7$
- $S_3 = P3 ⊕ D2 ⊕ D3 ⊕ D4 ⊕ D8$
- $S_4 = P4 ⊕ D5 ⊕ D6 ⊕ D7 ⊕ D8$

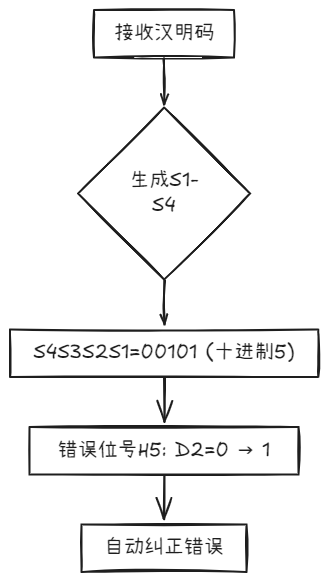

错误定位
将 $S_4S_3S_2S_1$ 转换为十进制，即为错误位号：
纠错与检错能力
- 纠正1位错误：指误字唯一对应错误位号。
- 检测2位错误：指误字非0但无法对应单比特错误位置。

四、汉明码应用场景

场景	作用
ECC内存	自动纠正单比特错误，防止系统崩溃
卫星通信芯片	纠正传输中的单点干扰错误
固态硬盘（SSD）	数据存储容错，保障数据完整性

五、总结

汉明码通过巧妙的校验位分组覆盖机制，能精确定位并修复单比特错误，是实现高可靠计算的核心技术之一。理解其编码规则与检错逻辑是掌握计算机校验体系的重要基础。

2.6.3循环冗余校验码

循环冗余校验码（Cyclic Redundancy Check，CRC）是一种基于多项式运算的校验方法，用于检测数据传输或存储中的错误。其核心思想是通过生成多项式对数据进行编码，生成校验码，接收方通过相同的多项式验证数据的合法性。

一、基本原理

数学基础
数据被表示为多项式 $M (x)$ 。例如，数据 1100 对应多项式 $M(x) = x^3 + x^2$ 。
生成多项式 $G (x)$ 是收发双方约定的一个高次多项式，例如 $G(x) = x^3 + x + 1$ （对应二进制 1011）。
校验位的生成
- 数据左移 $k$ 位（生成多项式度数为 $k$ ），得到 $\cdot x^k$ 。
- 对 $\cdot x^k$ 进行模2除法运算，除以 $G (x)$ ，得到余数 $R (x)$ 。
- 将余数 $R (x)$ 附加到原始数据后，形成完整的 CRC 码。
校验过程
接收方将收到的数据用相同多项式 $G (x)$ 进行模2除法运算，余数为0表示无错误；余数非0则检测到错误。

二、编码过程

1. 示例：数据 `1100` 生成 CRC 码（生成多项式 `1011`）

步骤说明：

数据 $M = 1100$ → $M(x) = x^3 + x^2$ 。
左移 $k = 3$ 位（生成多项式度数为3）得到 1100000（对应 $\cdot x^3$ ）。

模2除法运算：

     1100000 (被除数)
 ÷   1011    (除数)
 → 余数 R = 010

最终 CRC 码：1100010（数据左移3位后附加余数）。

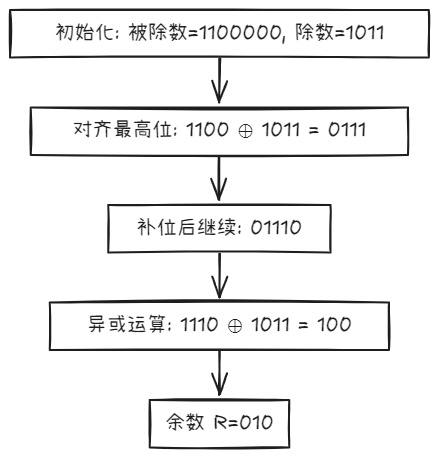

模2除法流程：

在这里插入图片描述

三、检错与纠错

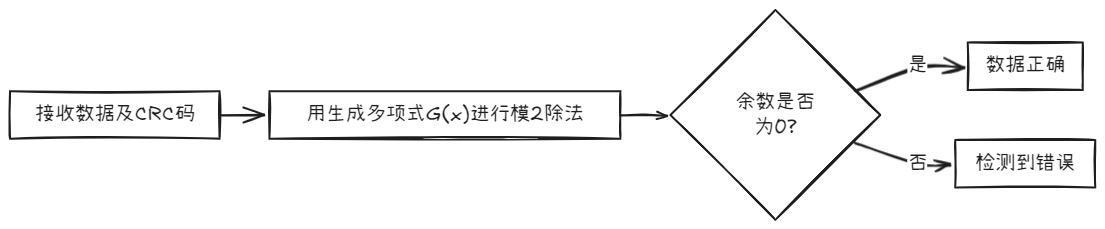

接收端检错

在这里插入图片描述

纠错能力（有限）
- CRC通常用于检错而非纠错。若需纠错，需结合其他机制（如重传）。
- 通过余数的唯一性可定位错误位（精确纠错需复杂算法支持）。

四、生成多项式要求

标准生成多项式举例：

名称	多项式表示	应用场景
CRC-16	x16+x15+x2+1x16+x15+x2+1	工业控制（Modbus）
CRC-32	x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4+x2+x+1x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4+x2+x+1	ZIP, 以太网

生成多项式特性：
- 必须确保任何单比特错误都能产生唯一余数。
- 高次多项式可提升检错能力（如检测突发错误）。

五、关键特性与对比

特性	奇偶校验	汉明码	CRC
检错能力	单比特/奇数位错误	单比特错误 + 双比特检测	长突发错误检测
纠错能力	无	单比特纠错	无（需扩展算法）
冗余位比例	1位	$log_2(N)$ 位	16/32位（依标准定）
典型应用	内存单字节校验	ECC内存	网络、磁盘存储
