共阴极数码管显示原理（74HC595）

于 2024-10-10 14:13:18 发布
阅读量370 收藏 1
点赞数 2
文章标签： stm32 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2301_79142829/article/details/142683273
版权

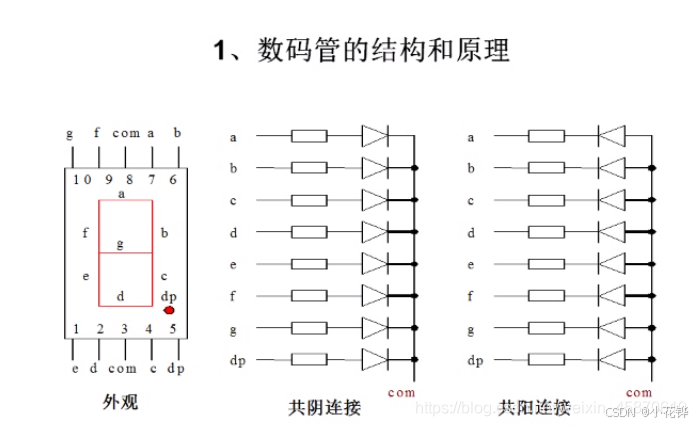

使用的数码管是共阳数码管，所以设置为低电平（0）的段才会被点亮

编码顺序为dp g f e d c b a，但观察数码管的亮灭是按照a到g,比如要显示P,那么就是除了c、d其他都要亮，故编码为10001100，在keil中写0x0C

dp为0时表示带小数点

（74HC595）上升沿有效
