四位共阴极数码管使用经验

四位共阴极数码管

数码管基础知识

LED数码管是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。LED数码管常用段数一般为7段，有的另加一个小数点。按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。共阳极数码管与共阴极数据码正好相反。不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。数码管颜色有红，绿，蓝，黄等几种。数码管是显示屏中的一类， 通过对其不同的管脚输入相对的电流，会使其发亮，从而显示出数字，能够显示时间、日期、温度等所有可用数字表示的参数。由于它的价格便宜，使用简单，在电器特别是家电领域应用极为广泛，空调、热水器、冰箱等。

数码管段码表

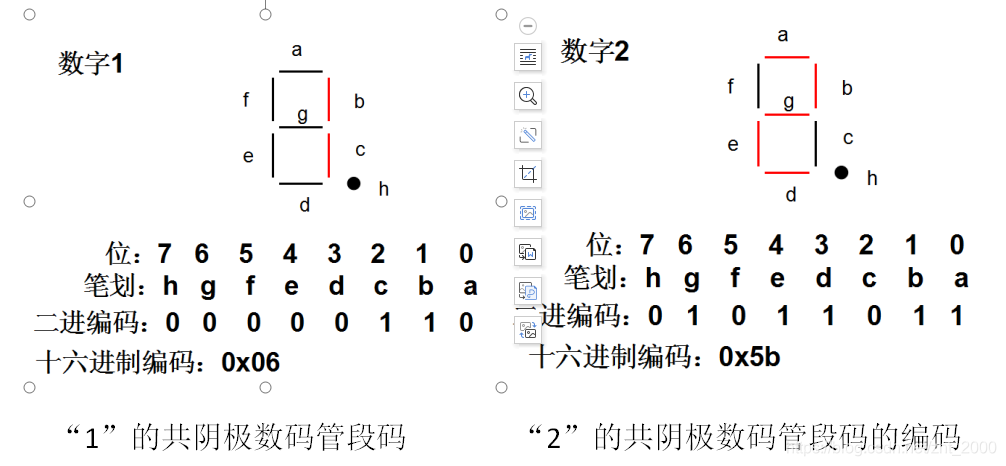

本项目采用4位共阴极数码管，采用拉电流方式，因此引脚高电平（1）为亮，引脚低电平（0）为不亮。数字1、2的数码管的十六进制段码如下图所示。具体可以在百度中搜索“如何计算数码管段码”一文。

数字	十六进制段码	十进制段码
0	0x3f	63
1	0x06	6
2	0x5b	91
3	0x4f	79
4	0x66	102
5	0x6d	109
6	0x7d	128
7	0x07	7
8	0x7f	127
9	0x6f	111

段码表编程

为了方便编程，可以将0至9这9个数字的编码值存储在一个数组中，在使用是可以通过查表法查到对应的编码，用于控制数码管的显示，相关程序如下：

u8 CODE[10] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

如果要显示带小数点的数字，只要和0x80（十进制128）进行或运算就可以了（也可以加法运算），例如2.的编码是：0x5b|0x80。
