硬件设计_基于物联网的沼气池环境监测系统

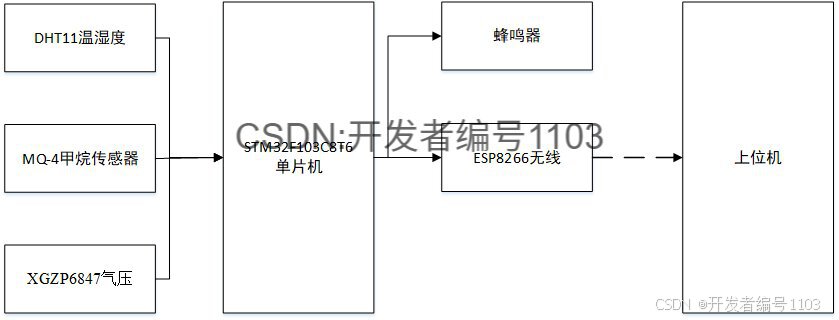

一. 系统概述

沼气池环境监测系统的主要功能包括以下几个方面：

1. 数据采集模块：

   • 核心由STM32单片机控制，负责处理和管理整个系统的数据。
   • 集成温湿度传感器、甲烷传感器以及气压传感器，实时监控沼气池内部的温度、湿度、甲烷浓度以及气压水平。
   • 采集到的环境数据通过OLED显示屏动态显示。

2. 无线通信模块：

   • 利用无线通信模块，系统将收集的环境数据传输到服务器。

3. 远程监控软件模块：

   • 通过与服务器的交互，监控软件可以实时显示沼气池的环境数据。
   • 用户可通过监控端设置甲烷浓度的警报阈值。
   • 当系统检测到甲烷浓度超过设定阈值时，会自动触发警报机制，提醒相关人员进行应急处理。

该系统设计旨在通过实时环境监测和远程报警功能，确保沼气池操作的安全性，并有效预防潜在的安全隐患，提高系统的可靠性和安全性。

二. 电路设计

电路设计使用了Altium Designer工具，具体设计包括：

1. 主控单元：

   • STM32F103C8T6单片机作为核心控制器，其最小系统电路是整个设计的核心部分。
