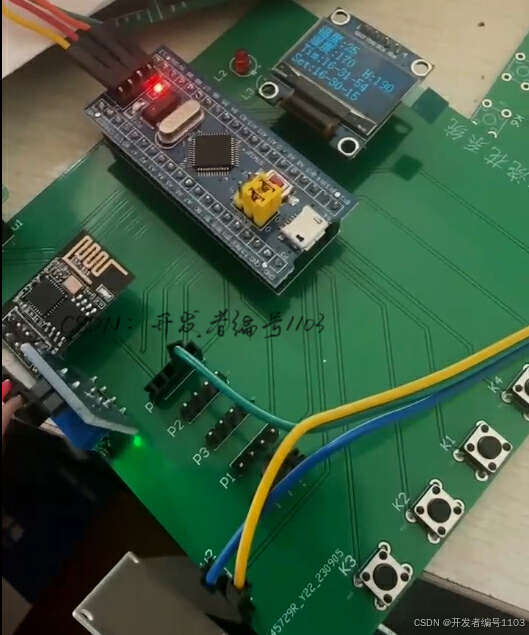

【硬件设计】_基于STM32单片机的自动浇花系统

一. 系统简介

自动浇花系统具有以下核心功能：

1. 温度监控：

   • 使用传感器测量环境温度，实时数据在OLED屏幕上显示。
   • 温度超过设定值时，系统自动开始浇花。

2. 土壤湿度感应：

   • 采用电阻式水滴模块检测土壤湿度，数据显示在OLED屏。
   • 当湿度低于设定值，系统自动启动浇花功能。

3. 定时浇花：

   • 利用DS1302实现时钟功能，OLED屏显示当前时间。
   • 达到设定时间后，系统自动执行浇花操作。

4. Wi-Fi远程控制：

   • 通过ESP8266实现Wi-Fi连接，上传温湿度数据到APP。
   • 用户可通过手机APP远程控制浇花。

5. 按键设置功能：

   • 使用按键设定温度和湿度的阈值。
   • 按键也可直接启动浇花。

二. 电路设计

电路图使用Altium Designer设计：

1. 温度检测：

   • 通过DS18B20传感器测量温度，并通过单总线与单片机通讯。

2. 数据展示：

   • 采用0.96寸OLED12864屏，使用IIC总线与单片机连接，显示数据。

3. 时钟功能：

   • 使用DS1302实现时钟定时，连接单片机的三个引脚：SDA、SCK、DAT。

4. 按键控制：

   • 设定阈值和浇花操作，按键一端接地，另一端接单片机GPIO口。

5. 浇花模拟：

   • 使用继电器模拟浇花，继电器输出与单片机GPIO相连。
