ensp静态路由与ospf配置

一、实验目的

1、熟练掌握Ensp路由连接配置

2、熟练Ensp画图设计

3、熟练静态路由与动态路由ospf配置

二、实验内容

需求:

PC端互通

实验设备:

1、4台S3700交换机

2、5台路由器

3、4台PC端（分配好ip地址）

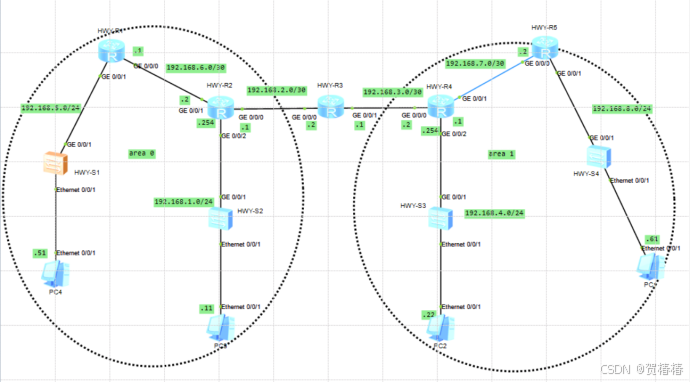

使用ensp搭建实验环境,如图所示

三、实验结果

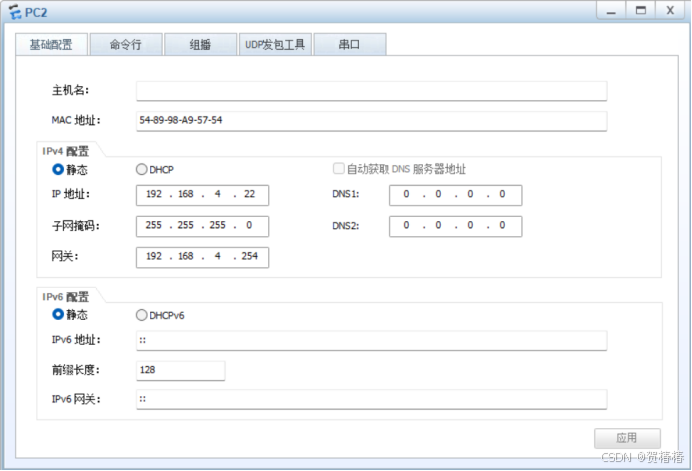

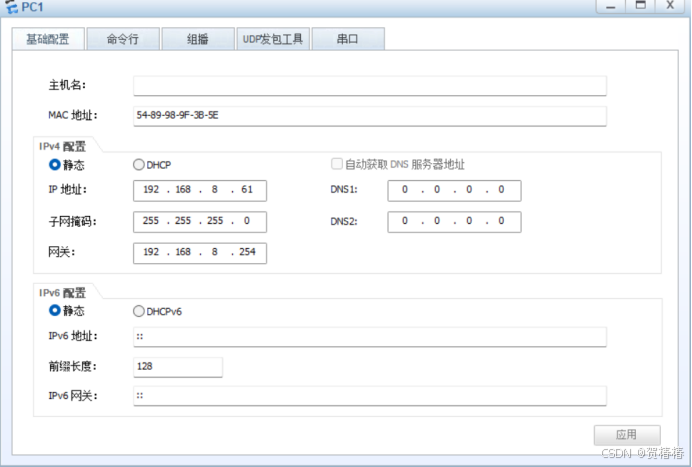

1.pc端配置

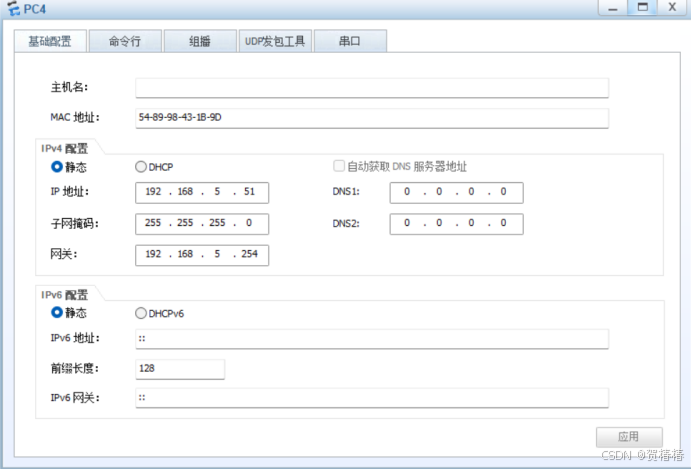

pc4

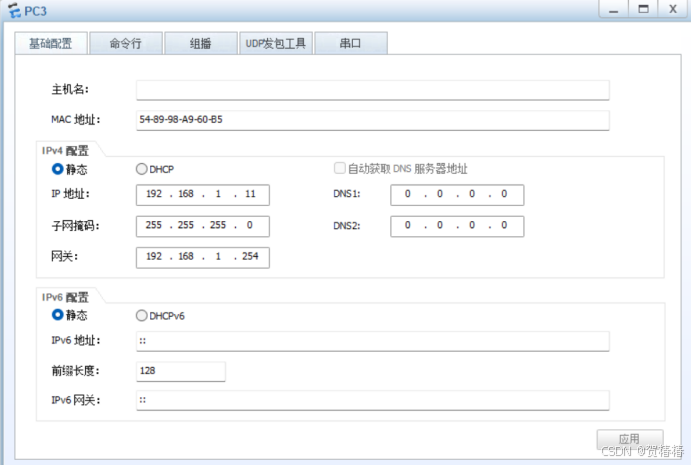

pc3

pc2

pc1

2.交换机设置

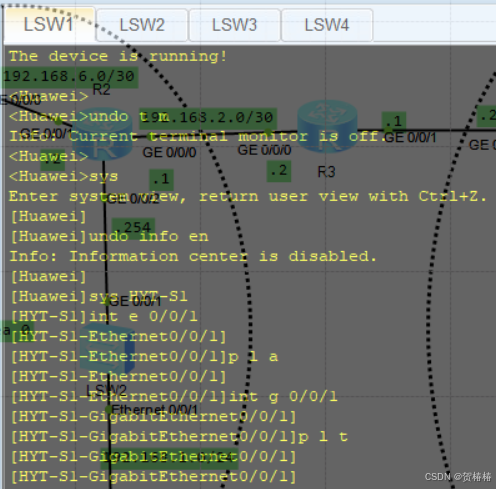

S1

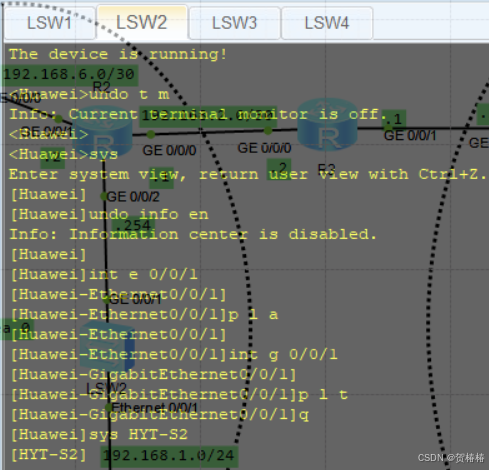

S2

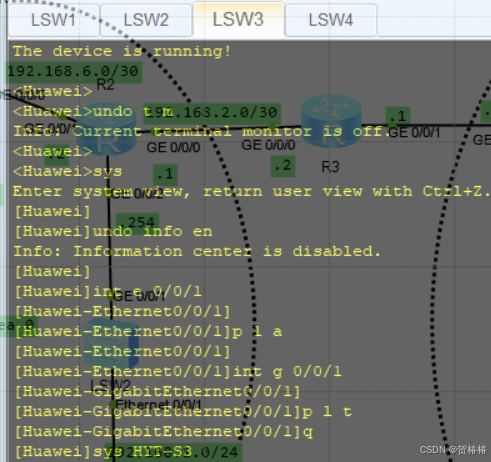

S3

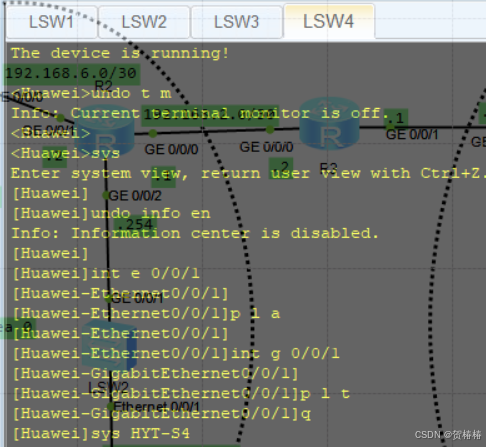

S4

3.路由器配置

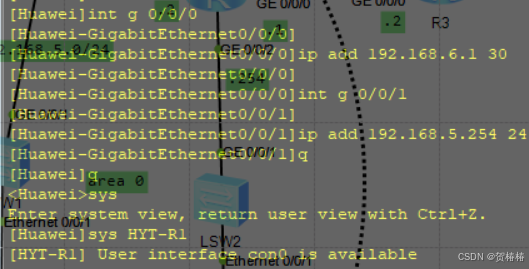

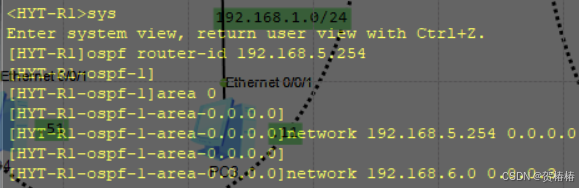

R1

ospf router-id 192.168.5.254

area 0

#在区域0设置它的直连网络

network 192.168.5.254 0.0.0.0

network 192.168.6.0 0.0.0.3

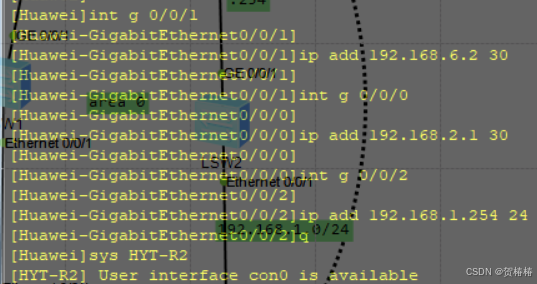

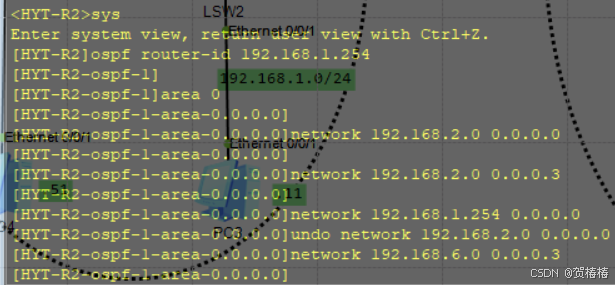

R2

ospf router-id 192.168.1.254

area 0

#0.0.0.3是反掩码

network 192.168.2.0 0.0.0.3

network 192.168.6.0 0.0.0.3

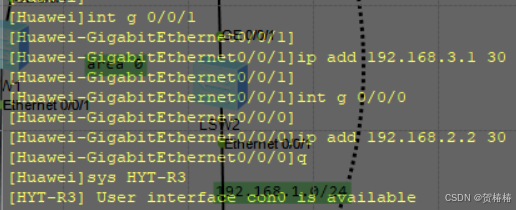

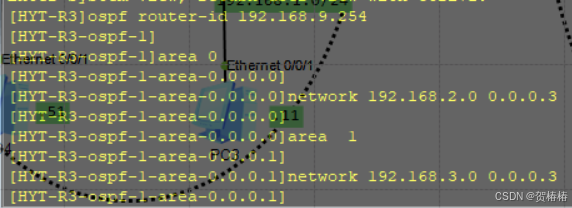

R3

ospf router-id 192.168.9.254

#分成两个区域，0和1

area 0

network 192.168.2.0 0.0.0.3

area 1

network 192.168.3.0 0.0.0.3

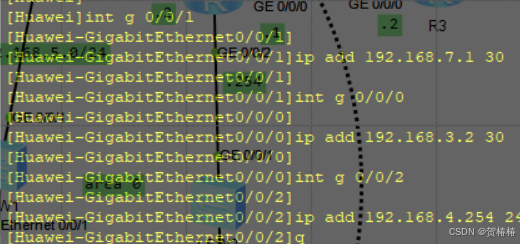

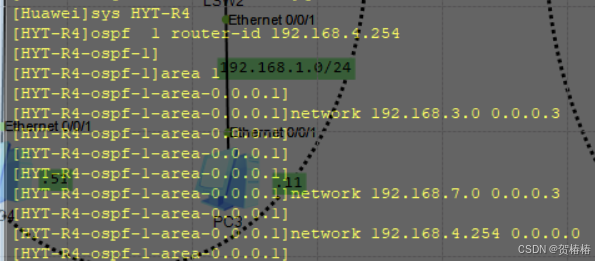

R4

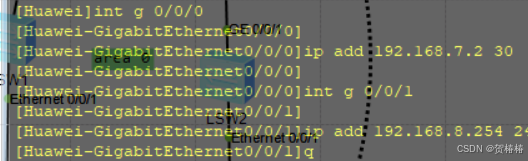

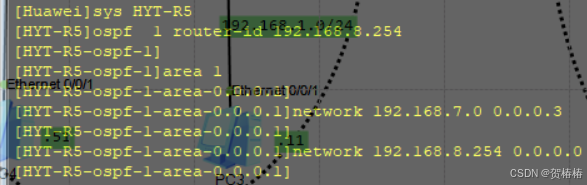

R5

ospf 1 router-id 192.168.8.254

#区域1

area 1

network 192.168.7.0 0.0.0.3

network 192.168.8.254 0.0.0.0

四、实验结果

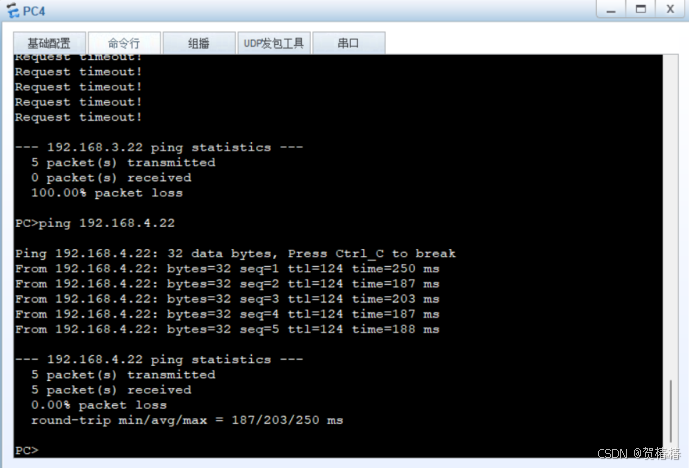

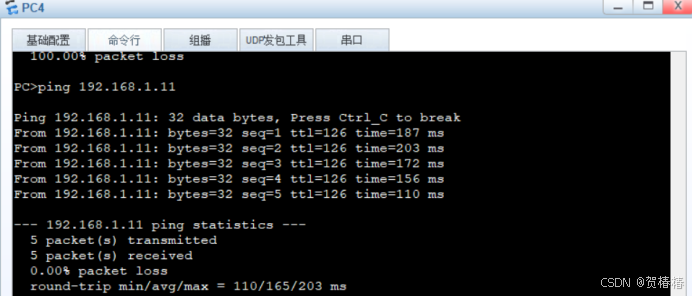

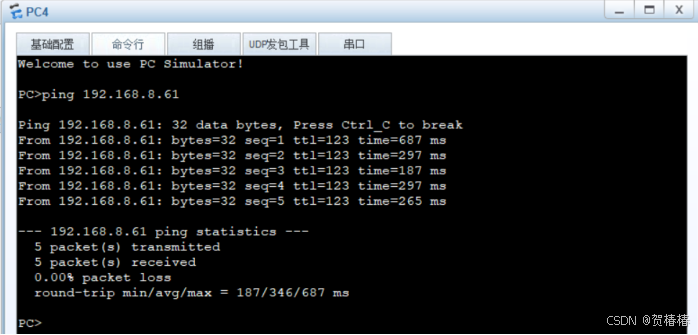

pc端可以互相ping通

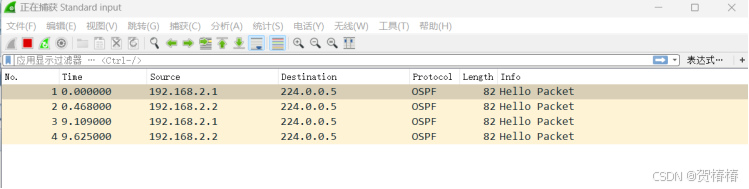

抓端口包，会出现hello包的请求与回应

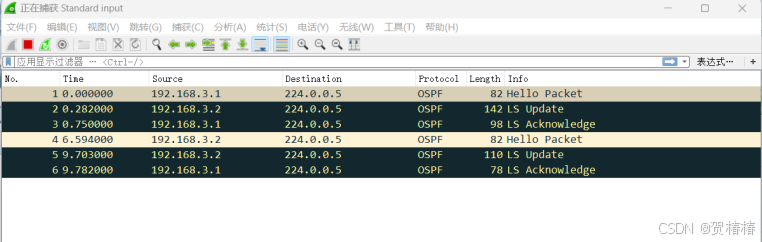

建立连接时：（随机选取少量截图）

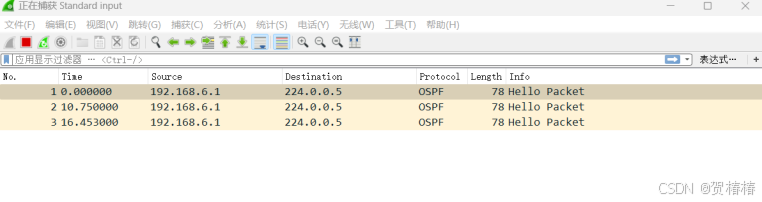

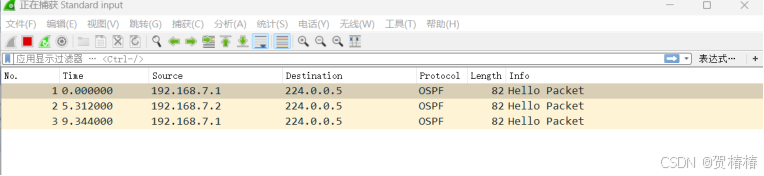

连接建立稳定后：
