WD2803是一种单片集成的高电压、大电流达林顿晶体管阵列，用于驱动继电器、灯和显示设备，支持TTL和5VCMoS逻辑。每个达林顿对提供500mA电流，且有静电防护能力。

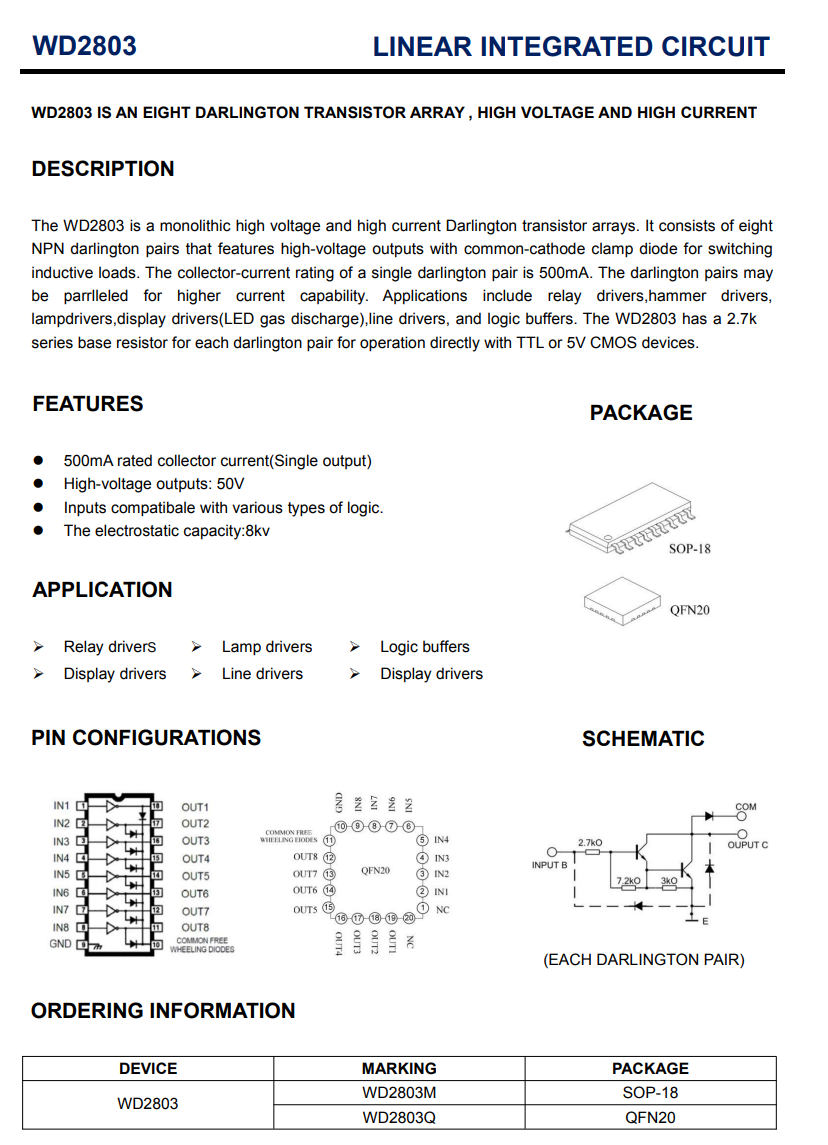

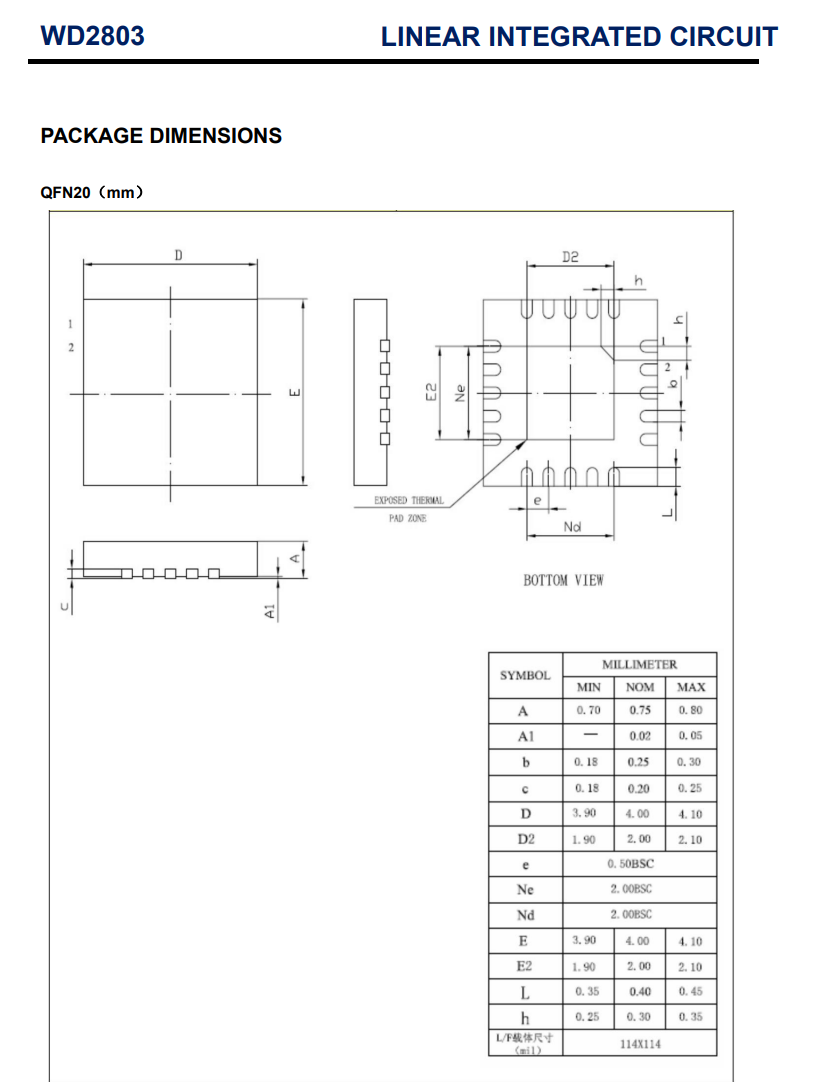

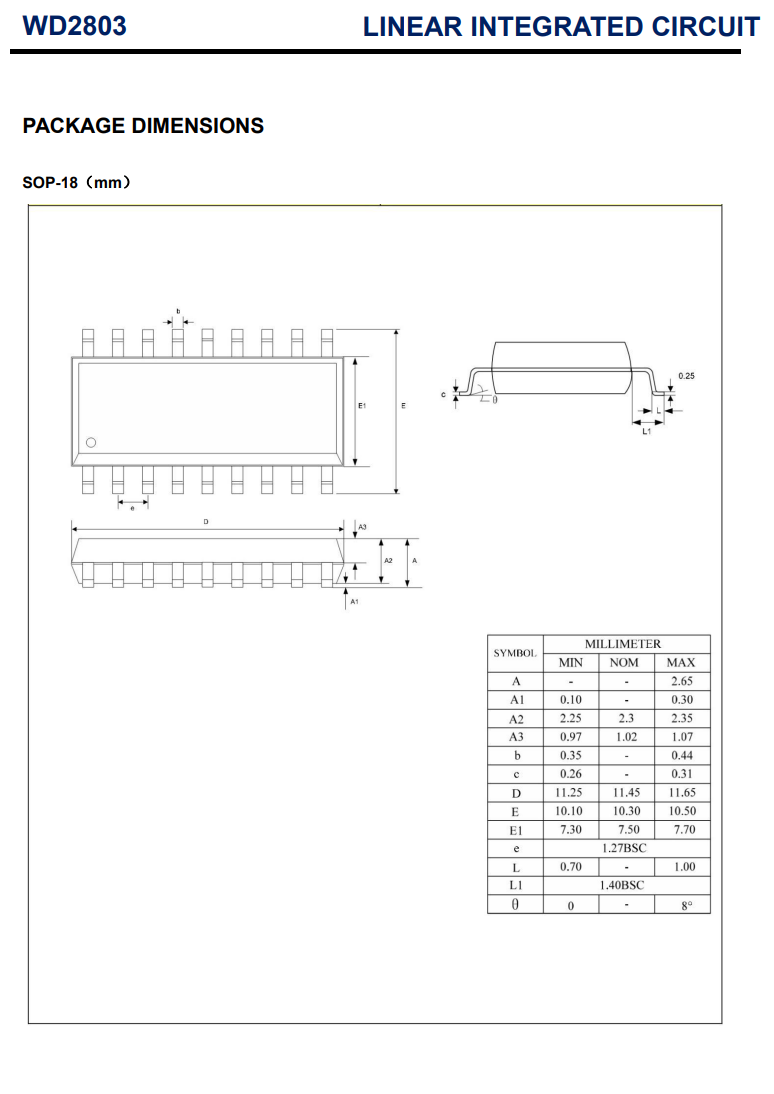

WD2803是一个8达林顿晶体管阵列，高电压和大电流
描述
WD2803是一种单片高压大电流达林顿晶体管阵列。它由八个NPN达林顿对组成，具有高压输出和用于开关感性负载的共阴极位二极管。单个达林顿对的集电极额定电流为500mA。达林顿对可以并联以获得更大的电流能力。应用包括继电器驱动器，锤式驱动器，灯驱动器，显示驱动器(LED气体放电)，线路驱动器和逻辑缓冲器。WD2803为每个达林顿对提供一个2.7k系列基极电阻，可直接与TTL或5VCMoS器件一起工作。

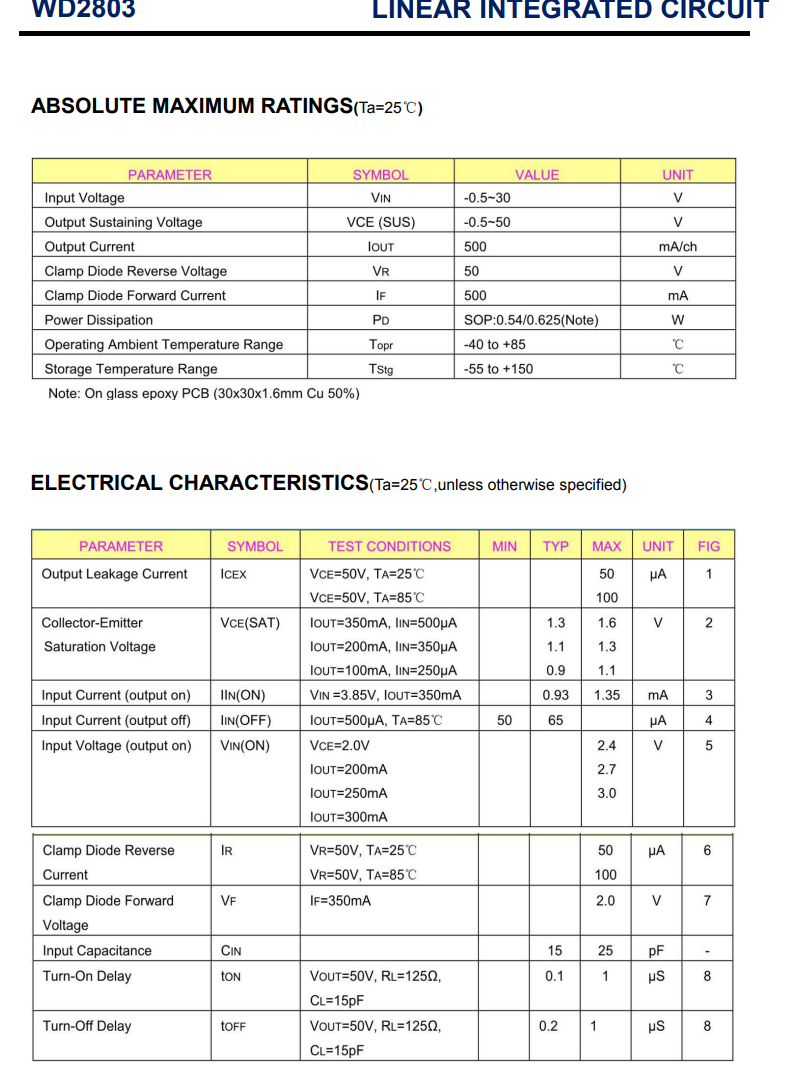

特性
500mA额定集电极电流(单输出)
高压输出:50V
输入兼容各种类型的逻辑。
静电容量:8kv
应用程序灯驱动程序继电器驱动程序逻辑缓冲区
显示驱动程序线的司机
显示驱动程序
