全网最用心（没有之一）配置【ACL NAT】实验

前言：

上一篇配置了OSPF 路由重分发

这一片配置ACL NAT

下一篇配置AP本地转发

本篇配置静态NAT和PAT（easy ip）

---

配置思路

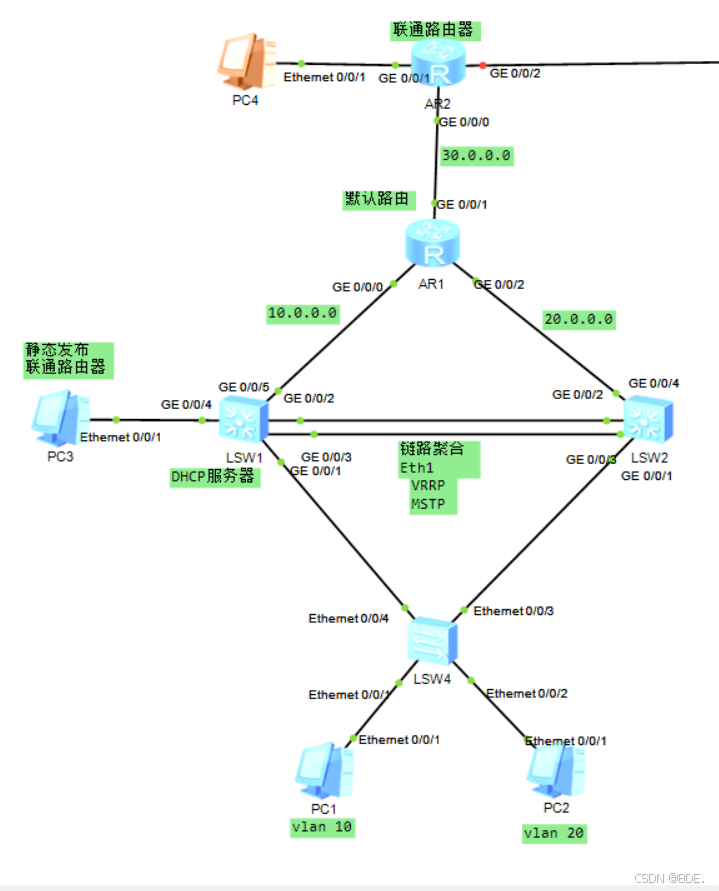

前几篇配置了基础配置，VRRP MSTP OSPF和

做了指向外网的默认路由并重分发进了OSPF

看不懂可以看我前几篇文章

在连接外网的路由器AP1配置

一丶配置PAT

1.创建PAT地址池

2.创建ACL

3.在接口应用PAT并带上ACL

二丶配置静态NAT

1.配置公网地址与私网地址一对一映射

---

配置流程：

一丶配置PAT

AP1

1.先创建公网地址池

100.0.0.1~100.0.0.10 一共十个公网地址

数字1为地址池组ID

[Huawei]nat address-group 1 100.0.0.1 100.0.0.10

创建并配置ACL

[Huawei]acl 2001

允许两台PC通过（即使用ACL选择两条PC的数据）

[Huawei-acl-basic-2001]rule 5 permit source 192.168.10.0 0.0.0.255
[Huawei-acl-basic-2001]rule 10 permit source 192.168.20.0 0.0.0.255

进入接口

在接口上应用PAT

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]nat outbound 2001

PAT配置完毕

（前面配了过去的默认路由 不配回来的路由）

PC机ping联通路由器试试能不能ping通 ping通配置成功

在AP1可查看NAT转换后的公网地址

输入命令后需要在PC机ping外网

（我这里ping30.0.0.2  如果配置没错但没显示在输入重新ping）

显示转换信息配置成功

[Huawei]display nat session all
  NAT Session Table Information:

     Protocol          : ICMP(1)
     SrcAddr   Vpn     : 192.168.10.251
     DestAddr  Vpn     : 30.0.0.2
     Type Code IcmpId  : 0   8   1206
     NAT-Info
       New SrcAddr     : 30.0.0.1
       New DestAddr    : ----
       New IcmpId      : 10252

二丶配置静态NAT

进入接口

[Huawei]int g0/0/1

配置公网IP和私网IP映射

static为选择静态NAT global后面跟公网地址 inside后面跟私网地址

配置的公网地址需要和外网的端口同一网段

[Huawei-GigabitEthernet0/0/1]nat static global 30.0.0.5 inside 192.168.30.1

在外网ping静态的公网地址尝试是否ping通

可以在外网路由器放个PC试一下

PC>ping 30.0.0.5

Ping 30.0.0.5: 32 data bytes, Press Ctrl_C to break
From 30.0.0.5: bytes=32 seq=2 ttl=125 time=31 ms
From 30.0.0.5: bytes=32 seq=3 ttl=125 time=62 ms
From 30.0.0.5: bytes=32 seq=4 ttl=125 time=32 ms
From 30.0.0.5: bytes=32 seq=5 ttl=125 time=62 ms


---

总结：

上一篇配置了OSPF和路由重分发

这一篇配置了ACL和NAT

下一篇配置AP本地转发
