💥1 概述

基于Simulink的长传输线模型构建与参数测量方法详解

本文利用Matlab模拟软件中的长传输线模型，该模型可以测量发送端和接收端站的电压、电流、有功功率、无功功率、视在功率。此外，该模型还可以测量传输线的电压调节百分比和效率。

长传输线模型用于描述在电力系统中传输电能的过程。它涉及到发送端和接收端站的电压、电流、功率等参数的测量。下面是该模型可以测量的参数：

1. 电压测量：通过测量发送端和接收端站的电压，可以确定电力传输的起始和终止点的电压水平。这对于确保电能传输的稳定性和可靠性非常重要。

2. 电流测量：通过测量传输线上的电流，可以确定电能的传输量。电流的测量有助于评估传输线的负载情况，以确保不会超过线路的额定容量。

3. 有功功率测量：有功功率是指传输线上实际转换成有用功的功率。测量有功功率可以评估电能传输的实际效果，并帮助优化电力系统的运行。

4. 无功功率测量：无功功率是指传输线上由电容器和电感器等无功元件消耗或产生的功率。测量无功功率有助于评估电力系统的功率因数和无功补偿需求。

5. 视在功率测量：视在功率是指传输线上的总功率，包括有功功率和无功功率。测量视在功率可以评估电能传输的总效果，帮助确定系统的容量和负载情况。

此外，该模型还可以测量传输线的电压调节百分比和效率概述：

1. 电压调节百分比：电压调节百分比是指传输线上电压的变化程度。通过测量发送端和接收端站的电压，可以计算电压调节百分比。较小的电压调节百分比表示电力系统对电压变化的响应较好。

2. 效率概述：效率是指传输线上实际传输的有用功率与输入的总功率之比。通过测量有功功率和视在功率，可以计算传输线的效率。较高的效率表示电力传输的损耗较小。

长传输线模型可以测量发送端和接收端站的电压、电流、有功功率、无功功率、视在功率，并计算电压调节百分比和效率概述。这些测量参数和概述对于评估电力传输系统的性能和优化电力系统的运行非常重要。

一、模型构建与基础参数设置

长传输线模块选择与参数配置
- 在Simulink中创建新模型，从RF Blockset库中选择Transmission Line模块，拖入模型界面。双击模块设置参数：

传输线长度：需根据实际工程需求设置（如10 km）。
特性阻抗：通常为50 Ω或根据线路类型调整（如架空线取300-500 Ω）。
相对介电常数：根据绝缘材料特性设置（如空气为1.0，XLPE电缆为2.3）。
- 高频模型需设置频率参数（如50 Hz工频或更高频率）。

电源与负载配置
- 发送端：使用Voltage Source模块，设置电压幅值（如220 kV）、频率（50 Hz）及相位角。
- 接收端：采用Termination模块模拟负载，可设置为固定阻抗（如纯电阻负载）或动态负载模型。
- 接地配置：通过Ground模块完成电路闭合。
仿真参数设置
- 在Model Configuration Parameters中设置仿真时间（如0-0.1秒）及求解器类型（推荐ode23t用于电力系统暂态分析）。
- 时间步长设置为自适应或固定步长（如1e-5秒以提高精度）。

二、测量模块配置与信号采集

电压/电流测量
- 发送端与接收端测量：

从SimPowerSystems > Measurements库中拖放Voltage Measurement和Current Measurement模块，分别连接至传输线两端。
对于三相系统，需使用Three-Phase V-I Measurement模块。
- 信号输出：测量信号通过Scope实时显示，或通过To Workspace模块保存至MATLAB工作区。

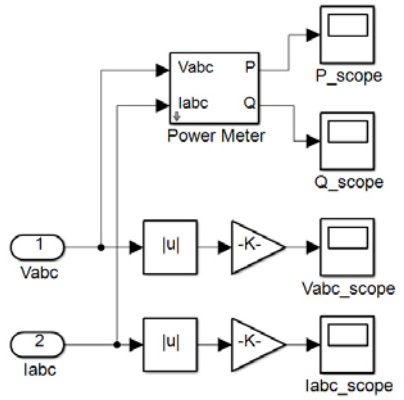

功率参数计算模块
- 有功/无功功率计算：

使用Power Meter模块直接输出瞬时功率值（P、Q）。
手动计算法：通过Product模块将电压电流信号相乘，再结合Trigonometric Function模块计算相位差余弦值（cosφ），最终得到P=VIcos⁡ϕP=VIcosϕ和Q=VIsin⁡ϕQ=VIsinϕ。
- 视在功率计算：通过Product模块直接计算S=VI，或利用S=P2+Q2公式构建计算链。
```
% 示例：利用MATLAB Function模块实现功率计算
function [P, Q, S] = power_calc(V, I, phi)
    P = V * I * cos(phi);
    Q = V * I * sin(phi);
    S = sqrt(P^2 + Q^2);
end
```

高级测量技术
- 功率因数分析：通过Fourier模块提取基波分量相位差。
- 谐波分析：添加FFT模块分析电压电流谐波含量，评估畸变率。

三、关键性能指标计算

电压调节百分比（Voltage Regulation）
- 定义式：VR%=VS−VRVR×100%
- 实现方法：

使用Subtract模块计算VS−VR，再通过Divide模块除以VRVR，最终乘100。
为消除暂态波动，建议对电压信号进行Moving Average滤波处理。

传输效率（Efficiency）
- 定义式：η%=PRPS×100%
- 实现方法：

分别测量发送端功率PSPS和接收端功率PRPR，通过Divide模块计算比值。
注意：需确保功率方向定义一致（建议采用"发送端输出为正，接收端输入为正"）。

四、模型验证与高级功能扩展

参数灵敏度分析
- 通过Parameter Sweep工具分析线路长度、负载阻抗等参数对VR%和η的影响。
- 示例：研究负载功率因数变化时效率曲线的特性。
动态负载模拟
- 使用Variable Load模块模拟负荷阶跃变化，观察电压调整过程。
- 添加PID Controller模块实现自动电压调节功能。
损耗分析
- 通过Series RLC Branch模块模拟线路电阻损耗，计算Ploss=I2RPloss=I2R。
- 结合热力学模块分析温升对线路参数的影响。

五、仿真结果处理与报告生成

数据导出与分析

使用To Workspace将关键变量（V_S, V_R, P_S, P_R等）导出至MATLAB环境。

示例分析脚本：

% 计算稳态电压调节率
V_s_steady = mean(V_s.Data(end-100:end));
V_r_steady = mean(V_r.Data(end-100:end));
VR_percent = (V_s_steady - V_r_steady)/V_r_steady * 100;

% 绘制效率随时间变化曲线
efficiency = (P_r.Data ./ P_s.Data) * 100;
plot(P_r.Time, efficiency);
xlabel('Time (s)'); ylabel('Efficiency (%)');

自动报告生成
- 使用Simulink Report Generator工具：

插入模型框图、信号波形图及关键数据表格。
生成包含以下内容的PDF/Word报告：
模型拓扑结构截图
电压/电流瞬态波形
功率参数统计表

VR%与η的数值结论。

定制化模板示例：

1. 仿真概要
    - 模型名称: LongTransmissionLine.slx
    - 仿真时间: 2025-04-09 14:30
2. 关键结果
    - 电压调节率: 8.72%
    - 传输效率: 94.3%
3. 附录
    - 图1: 发送端电压波形
    - 表1: 功率参数统计
