proteus仿真51单片机加减计数器

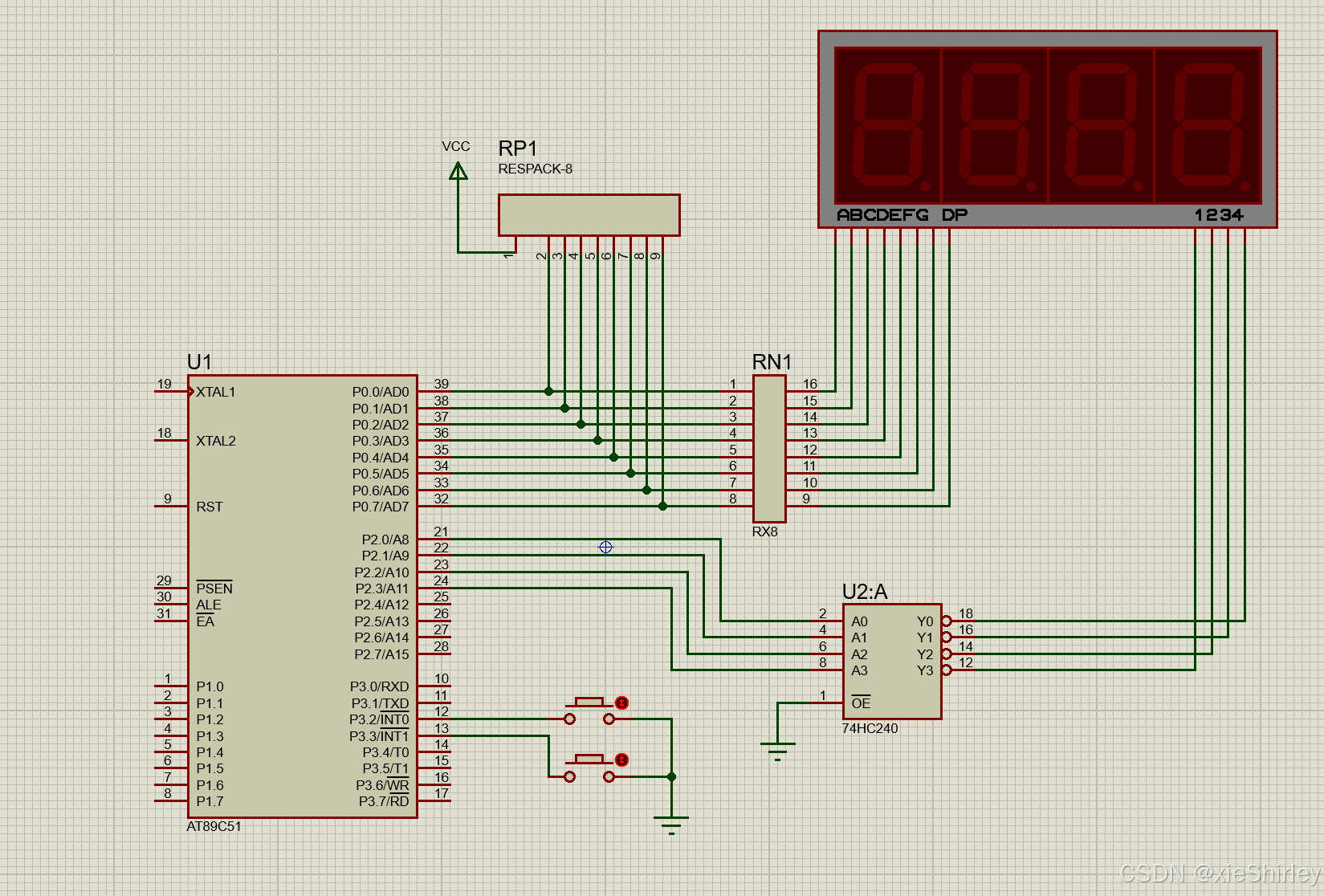

1、在proteus软件上绘制原理图

• 这里的选用的是共阴数码管 ，段选信号高电平亮。
• RP1是上下拉排阻，当其1脚接电源时为上拉排阻，接地时为下拉排阻。
• RN1为限流排阻，可通过修改其名字来更改排阻的阻值
• 74HC240是双线八路反相缓冲器/线路驱动器，具有三态输出。该三态输出由输出使能端控制。接高电平将使输出端呈现高阻态。
• 两个按键必须分别接在P3.2和P3.3引脚，本次实验通过按键触发外部中断实现加减计数。

2、在keil5上编写代码

#include <AT89X51.H>
unsigned char SEGTAB[] =
{
0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
};
unsigned char DIGTAB[] =
{
0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,
};
unsigned char LEDBuffer[4];
unsigned char LEDPointer;

void Delay1mS(void)
{
  unsigned char i,j;
  for(i=2;i>0;i--)
    for(j=248;j>0;j--);
}
char KeyCnt = 0;
void main(void)
{
	IT0 = 1;	//设置外部中断0的触发方式为下降沿触发
	IT1 = 1;	//设置外部中断1的触发方式为下降沿触发
	EX0 = 1;	//启用外部中断0
	EX1 = 1;	//启用外部中断1
	EA = 1;		//打开总中断

	while(1)
	{
		P0 = SEGTAB[LEDBuffer[LEDPointer]];//段选
		P2 = DIGTAB[LEDPointer];//位选
		if(++LEDPointer == sizeof(LEDBuffer)) LEDPointer = 0;
		Delay1mS();
		P2 = 0;
	}
}

//外部中断0的中断服务函数
void INT0_ISR(void) interrupt 0
{
	EX0 = 0;
	Delay1mS();
	if(0 ==P3_2)
	{
		if(++KeyCnt == 100) KeyCnt = 0;
		LEDBuffer[0] = KeyCnt%10;
		LEDBuffer[1] = KeyCnt/10;

	}
	IE0 = 0;
	EX0 = 1;
}
//外部中断1的中断服务函数
void INT1_ISR(void) interrupt 2
{
	EX1 = 0;
	Delay1mS();
	if(0 ==P3_3)
	{
		if(--KeyCnt < 0) KeyCnt = 99;
		LEDBuffer[0] = KeyCnt%10;
		LEDBuffer[1] = KeyCnt/10;

	}
	IE1 = 0;
	EX1 = 1;
}

• #include <AT89X51.H>

  引用51的头文件。

• unsigned char SEGTAB[] = {
  0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
  };

  定义段选译码表，及需要显示0~f对应输出的段选信号（控制a,b,c,d,e,f,g,h八段LED）。

• unsigned char DIGTAB[] =
  {
  0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80,
  };

  定义位选译码器，位选时只选中一位数码管，则8bit中只有一位是高电平，输出经过74hc240反转电平，在连接到数码管的公共极，在本次实验中只用到四位数码管，且原理图的P2组引脚未用于连接其他外设，所以这里可以不考虑高位的值。

• unsigned char LEDBuffer[4];

  定义一个长度为4的数组，用于存放四位数码管的要显示的数据。

• unsigned char LEDPointer;


  定义一个索引变量，用于指定当前显示的数码管

• void Delay1mS(void)
  {
    unsigned char i,j;
    for(i=2;i>0;i--)
      for(j=248;j>0;j--);
  }

  定义1ms的延时函数，在单片机的晶振为12Mhz的情况下

• char KeyCnt = 0;

  定义计数值，其中定义为char类型是为了可判断计数器为负数时，将赋最大值给计数器。

• IT0 = 1;	//设置外部中断0的触发方式为下降沿触发
  IT1 = 1;	//设置外部中断1的触发方式为下降沿触发

  配置外部中断的IT寄存器，T89C51单片机的外部中断0和外部中断1支持两种触发方式：低电平触发方式和下降沿触发方式。通过设置TCON寄存器的IT0和IT1来实现。这里置1寄存器，设置为下降沿触发。

• 	EX0 = 1;	//启用外部中断0
  	EX1 = 1;	//启用外部中断1
      EA = 1;		//打开总中断

  置1EX寄存器，允许外部中断产生中断；置1EA寄存器，使CPU让出中断权（及打开总中断）

• P0 = SEGTAB[LEDBuffer[LEDPointer]];//段选
  P2 = DIGTAB[LEDPointer];//位选
  if(++LEDPointer == sizeof(LEDBuffer)) LEDPointer = 0;
  Delay1mS();
  P2 = 0;

  数码管动态扫描程序，通过LEDPointer索引指定LEDBuffer的元素位到SEGTAB表查找对应的数码管段选值给P0口输出；通过LEDPointer索引找到DIGTAB表中对应的位选值给P2口输出；++LEDPointer使每位数码管进行轮流显示；这里延时1ms说明1s中每位数码管显示了1s/(4*1ms)=250帧，足以使人眼看到动态的显示结果；显示完一位后一定要关闭P2，再对P0口赋值，防止出现鬼影。（及不能在位选打开的情况下，段选更改为下一位位选的值）。

• //外部中断0的中断服务函数
  void INT0_ISR(void) interrupt 0
  {
  	EX0 = 0;
  	Delay1mS();
  	if(0 ==P3_2)
  	{
  		if(++KeyCnt == 100) KeyCnt = 0;
  		LEDBuffer[0] = KeyCnt%10;
  		LEDBuffer[1] = KeyCnt/10
  	}
  	IE0 = 0;
  	EX0 = 1;
  }

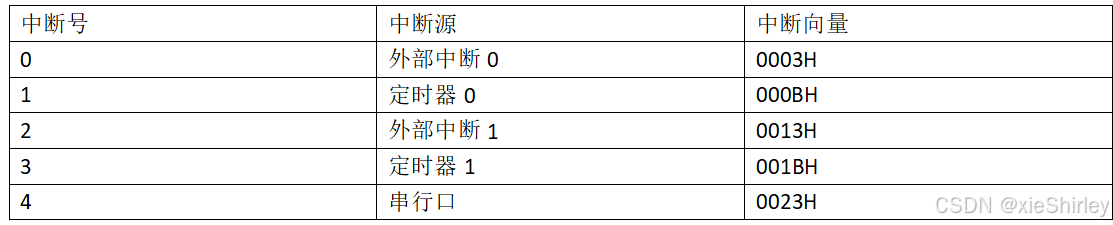

  外部中断0的中断服务函数在上表中找到外部中断0对应的外部中断号“0”，在中断服务函数中，防止多次触发中断首先失能外部中断0，及EX0置0，手动清零外部中断0的中断标志位IE0 = 0；由于本次实验比较简单，所以我们直接在中断服务函数中进行软件延时对按键进行消抖，在复杂的工程中，不建议在中断中进行软件延时。消抖后再判断按键是否按下，确定按下后再对计数值增加，最后分别取计数值的十位和个位赋值到LEDBuffer中。当完成中断的一系列操作后要使能外部中断0。外部中断1的逻辑类似，这里就不在赘述了。
