proteus+keil5仿真学习笔记（第二章 1位数码管计数器）

第二章 1位数码管计数器

• 目录

  第二章 1位数码管计数器

  前言

  一、数码管的结构原理

  二、按键应用

  三、中断处理

  四、程序设计及仿真

  proteus电路

  程序

  总结

---

前言

主要介绍数码管、 按键的应用， 并涉及单片机中断处理技术。

一、数码管的结构原理

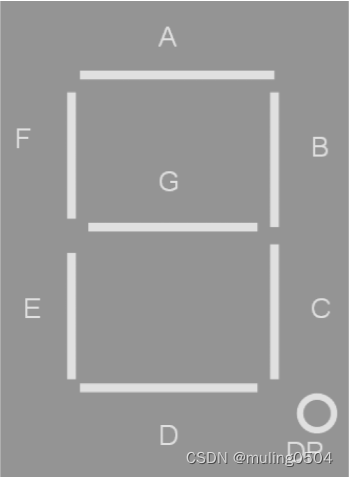

数码管结构如下：

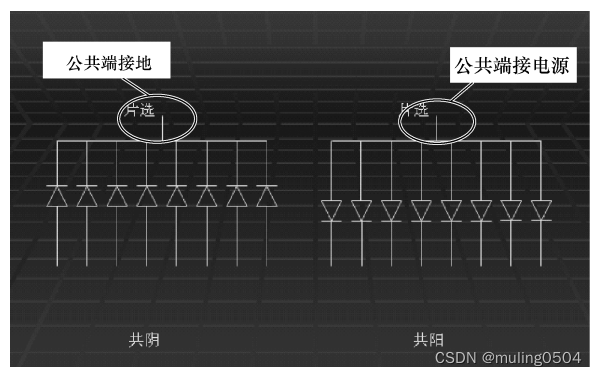

有两种数码管，根据接法不同分为共阴接法和共阳接法。 即 8 个管子公共端接地，称为共阴接法的数码管（common cathode)；8 个管子公共端接电源，称为共阳接法的数码管(common anode)。

数码管的元器件名称“7SEG—”

由此，会有两种数码管的码段表：

字符		共阴顺序， 小数点暗		共阳顺序， 小数点暗
		dp  g  f  e  d  c  b  a	十六进制数	dp  g  f  e  d  c  b  a	十六进制数
0		00111111	3F	11000000	C0
1		00000110	06	11111001	F9
2		01011011	5B	10100100<
