了解ACL

什么是ACL

访问控制列表(ACL)是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃

ACL的作用

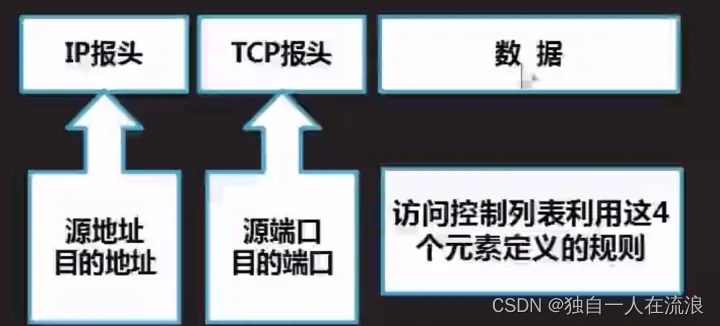

-读取第三层、第四层包头信息

-根据预先定义好的规则对包进行过滤

ACL访问控制列表，就是在链路连通的基础上，看是被允许的还是被拒绝的，进行一个有效的访问控制。

ACL的种类

1.基本acl（2000-2999）：只能匹配源IP地址
2.高级acl（3000-3999）：可以匹配源IP、目标IP、源端口、目标端口等三层和四层的字段。
3.二层acl（4000-4999）：根据数据包的源MAC地址、目的MAC地址、二层协议类型等二层信息制定规则

ACL的应用原则

基本acl，尽量用在靠近目的点
高级acl，尽量用在靠近源的地方（用来保护带宽和其他资源）

（1）ACL的应用规则
1.一个接口的同一个方向，只能调用一个acl
2.一个acl里面可以有多个rule规则，按照规则ID从小到大排序，从上往下依次执行
3.数据包一旦被某个rule匹配，就不再继续向下匹配
4.用来做数据包访问控制时，默认隐含放过所有（华为设备）

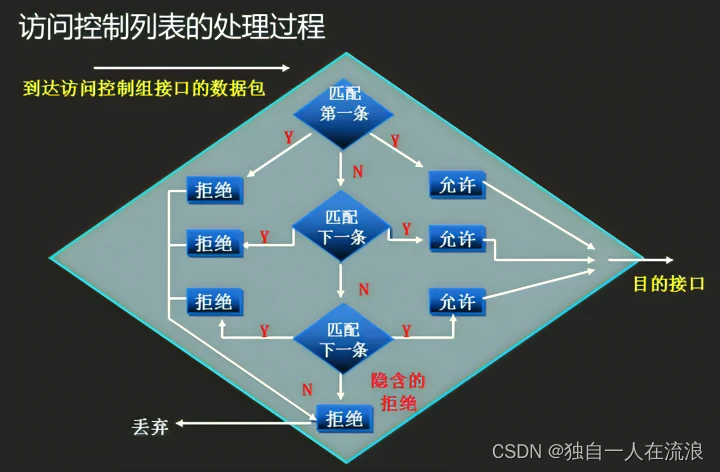

控制列表处理过程

访问控制列表中有一个严格的匹配顺序

拒绝和允许都不匹配才会允许读下一条

访问控制列表的处理过程：如果匹配第一条规则，则不再往下检查，路由器将决定该数据包允许通过或拒绝通过。如果不匹配第一条规则，则依次往下检查直到有任何一条规则匹配。如果最后没有任何一条规则匹配，则路由器根据默认的规则将丢弃该数据包。
华为设备默认放通所有

访问控制列表在接口应用的方向

-出：已经过路由器的处理，正离开路由器接口的数据包

-入：已经到达路由器接口的数据包，将被路由器处理

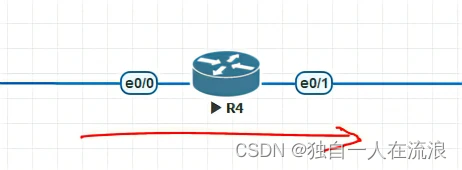

以下图为例子，当数据经过e0/0到达R4，再经过e0/1转发，则对于该路由器而已，该数据的e0/0口是入方向，e0/1口是出方向

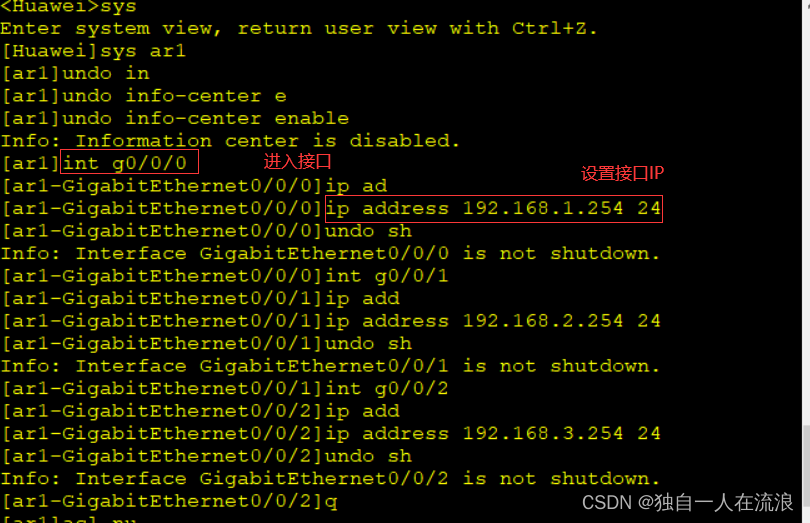

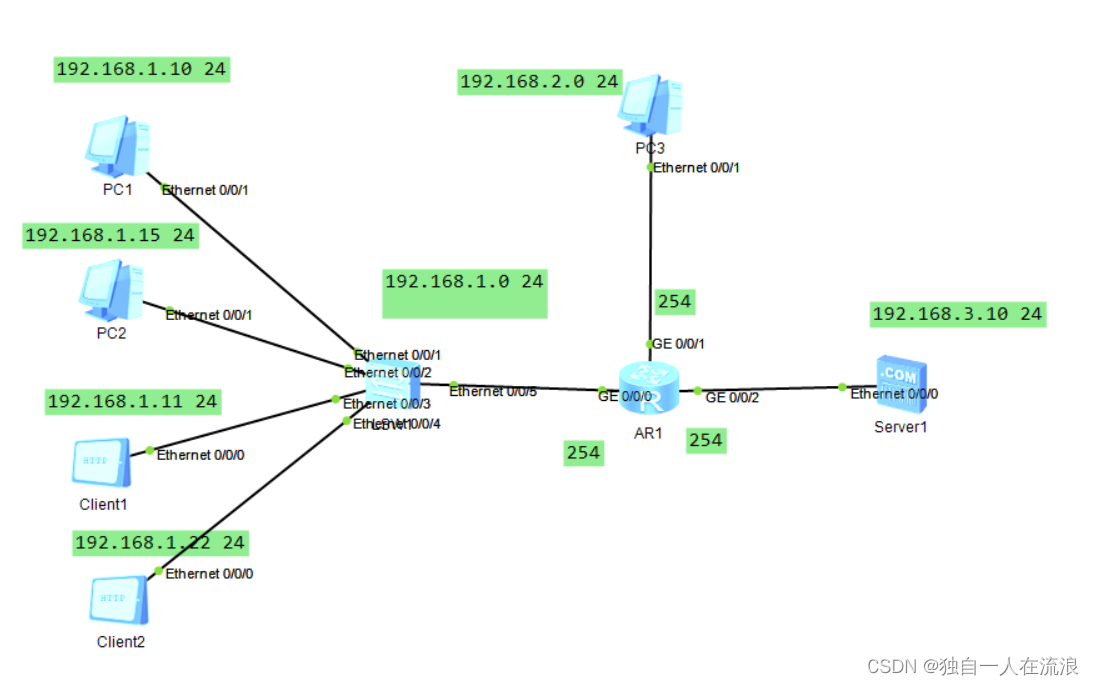

ACL实验

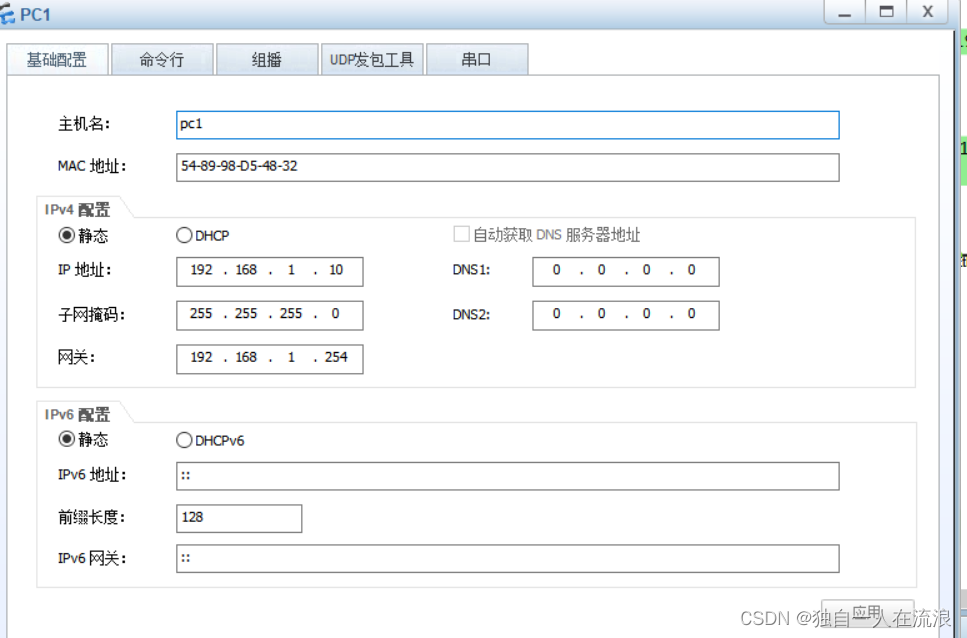

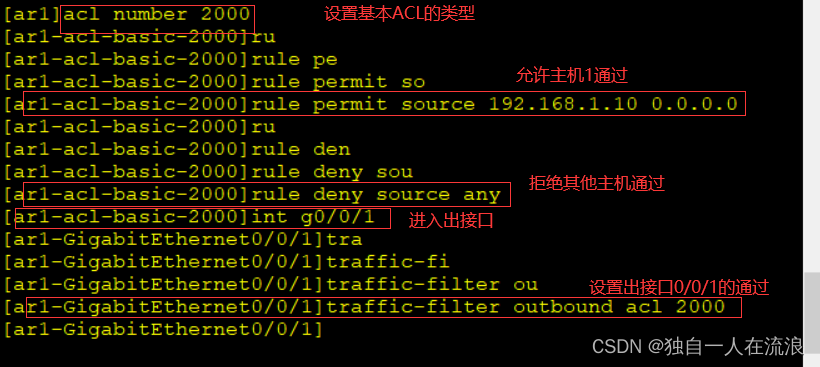

1、仅允许PC1访问192.168.2.0/24网络

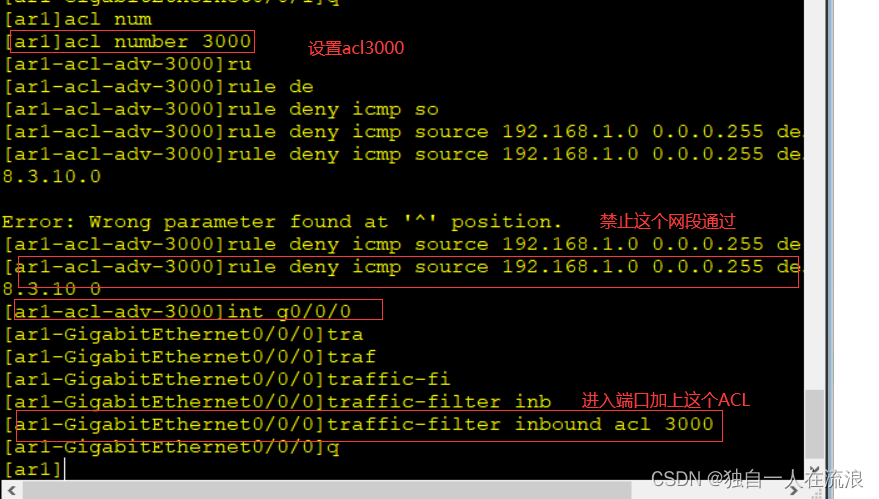

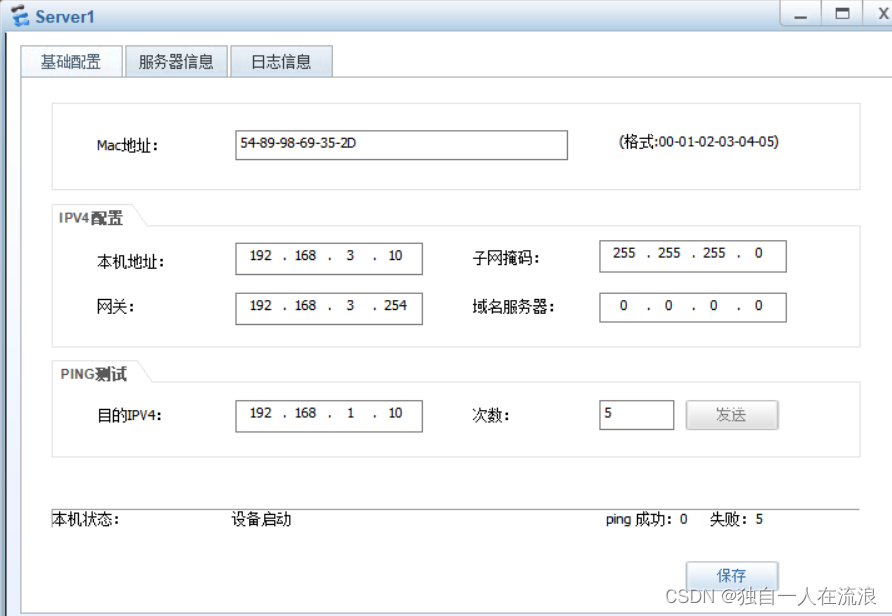

2、禁止192.168.1.0/24网段ping web服务器

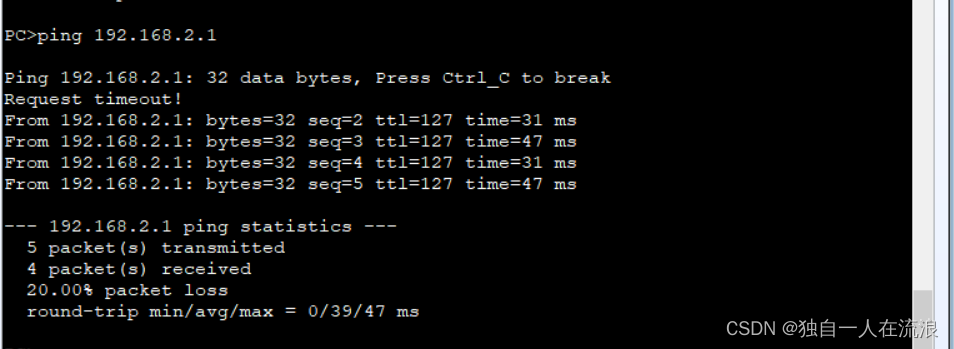

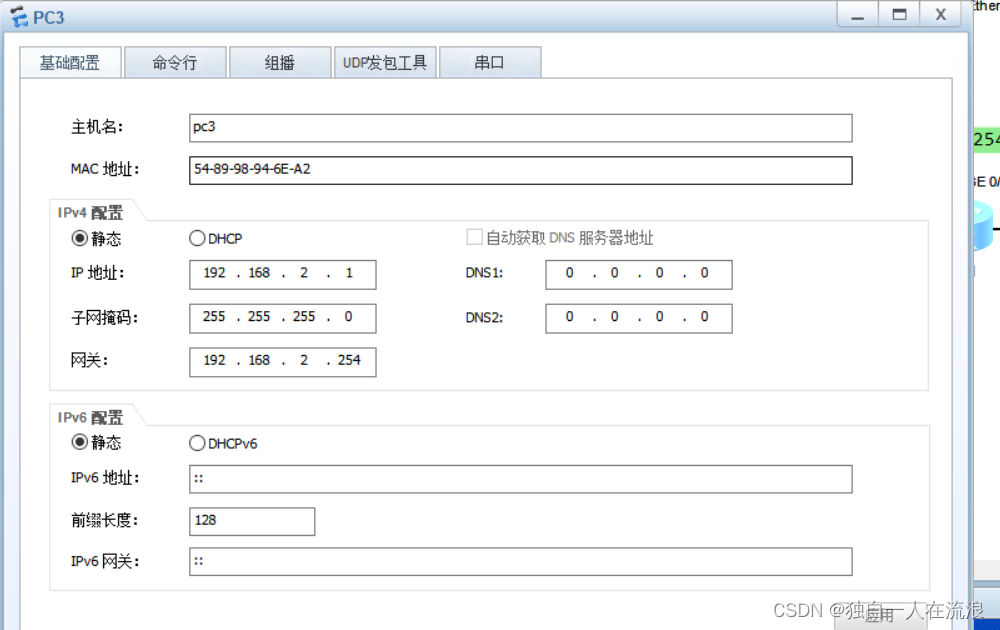

最后PC1ping通PC3

最后PC1ping通PC3
