LTspice第一次仿真练习

实验目标

总体目标为将12v交流转换为稳定的5v直流输出，其具体思路是通过二级管的 整流桥 整流，在通过选取合适电容滤波，最后用运放降压电路稳定到5v。

1、整流部分电路设计

选用一个能够承受至少12V以上反向电压的二极管整流桥。
整流桥的作用是将交流电转换为脉动直流电。

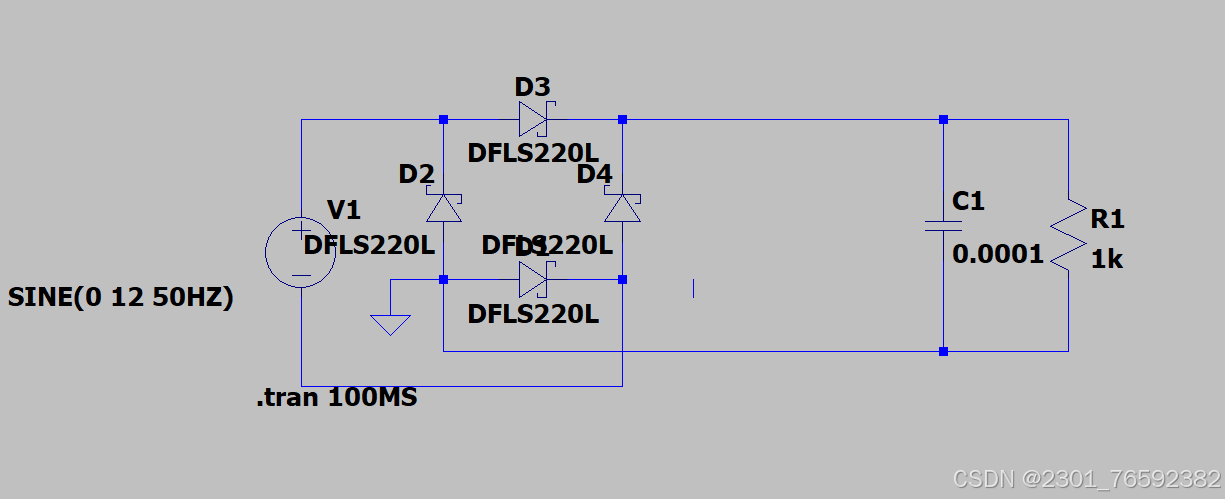

电路图：

当输入正弦波的上升部分出现时，D1 和 D3 导通，允许电流通过，同时另外 D2 和D4 被反向偏置，阻止电流通过。当输入正弦波的下降部分出现时，另外 D2 和 D4 导通，而 D1 和D3 截止。这样，桥式整流电路就能够将输入的交流电信号转换为输出的单向流动的直流电信号。这种整流方式具有整流效率高、输出电压稳定的特点。

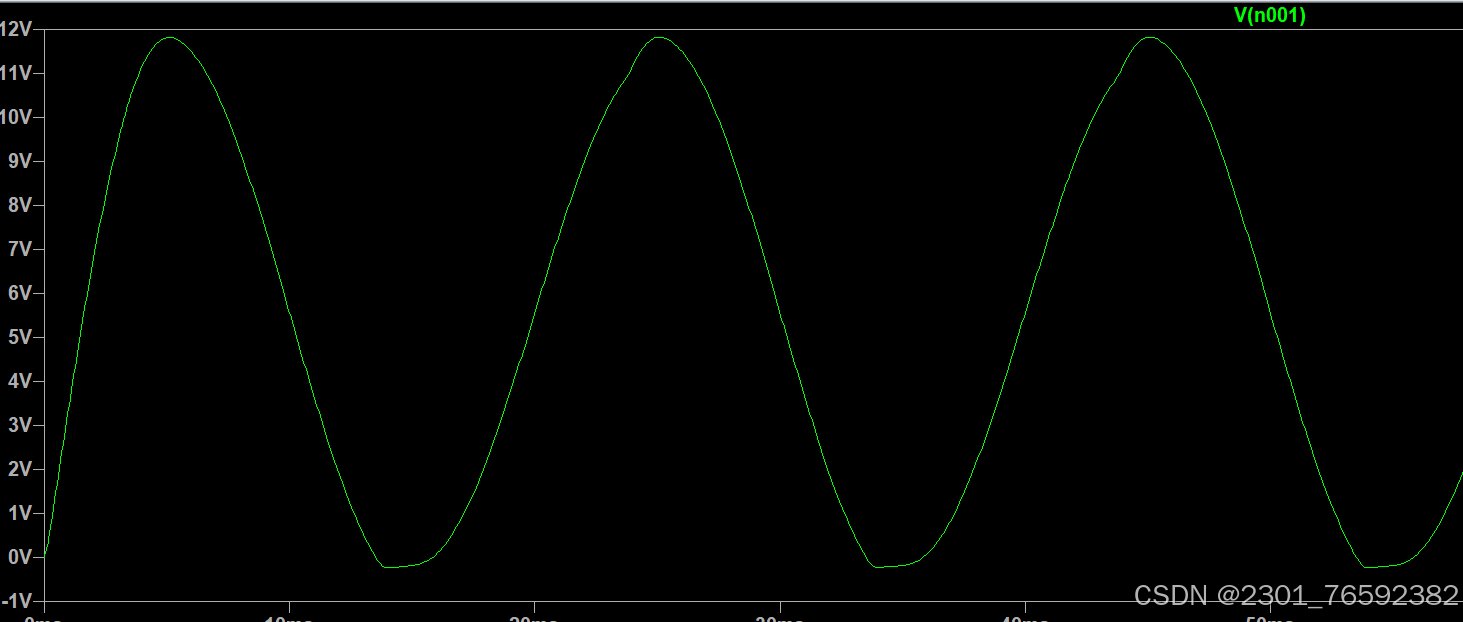

整流前：

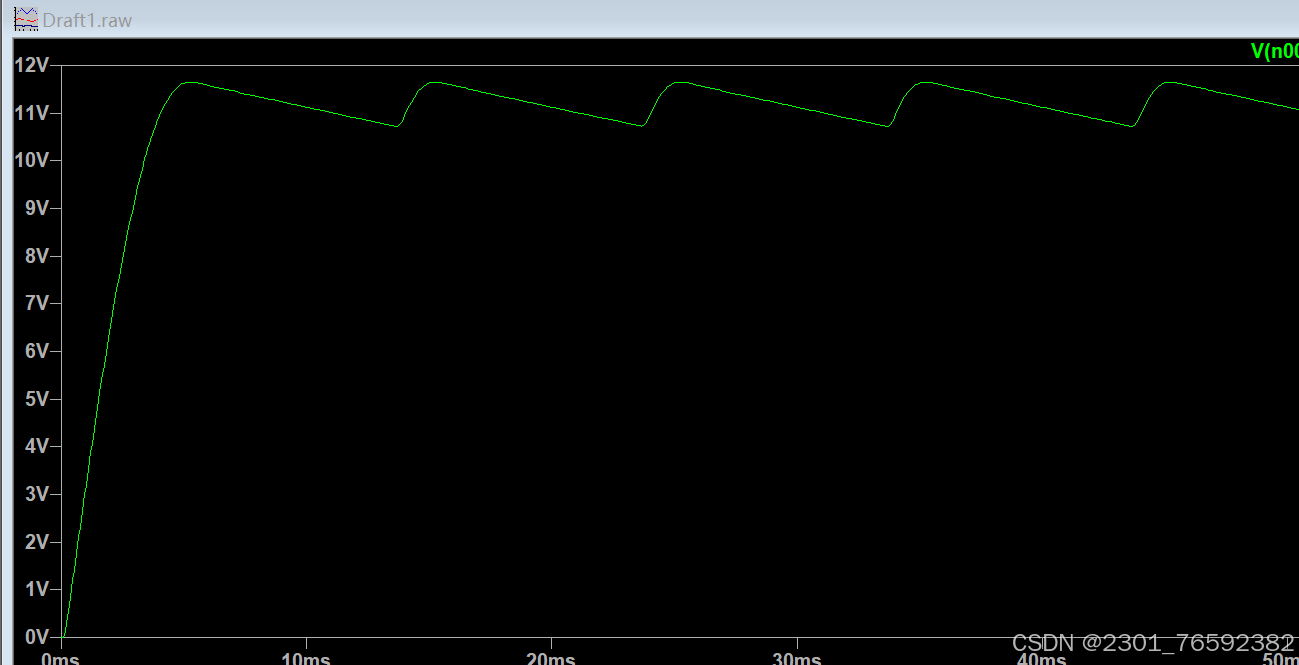

整流后：

在滤波后，结果振动在10%左右。

2、降压电路设计

运算放大器的输出阻抗非常低，可以承担较大的输出电流，输出信号质量稳定。这使得它在降压电路中能够驱动较大的负载，而不会导致输出电压的显著下降，并且能够
在降压电路中提供强大的驱动能力，确保输出电压的稳定性和可靠性。这里采用AD549运放，设计时采用了网络标签，使构图更简单直白，总体为运放降压电路，能够稳定输出5v直流。

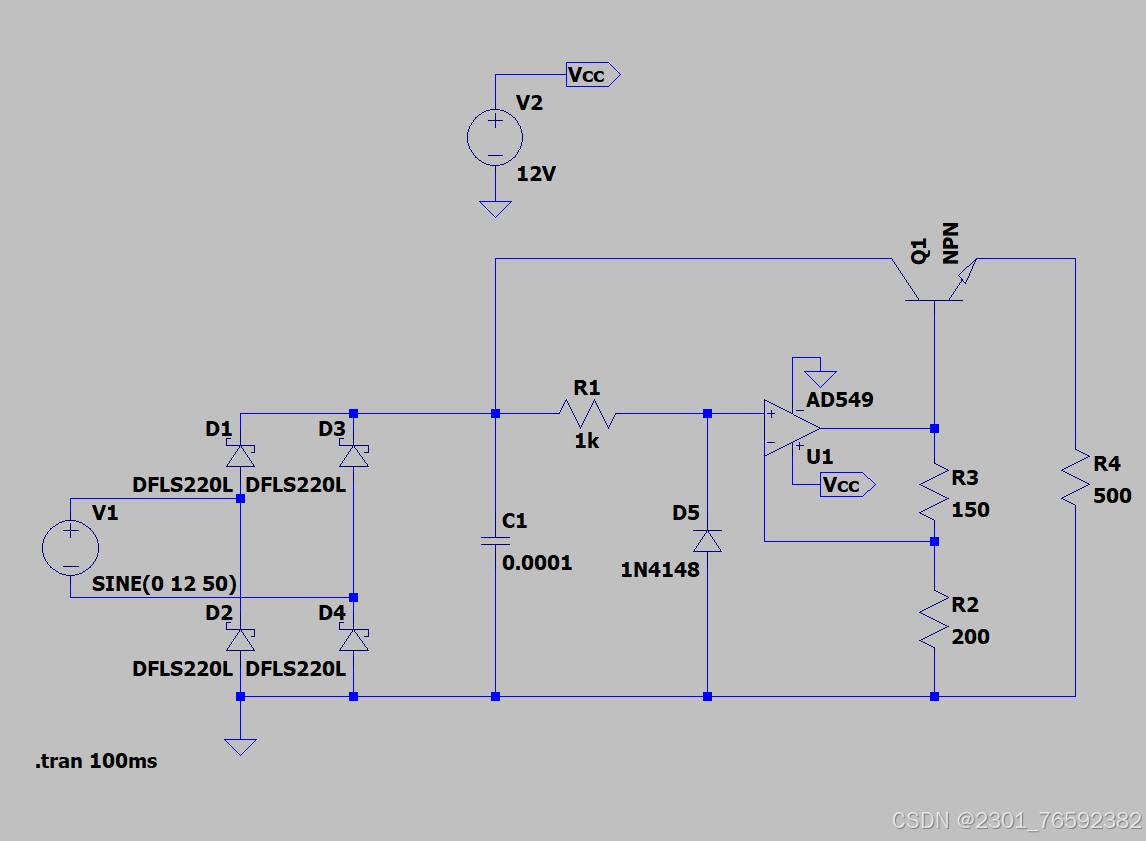

电路图：

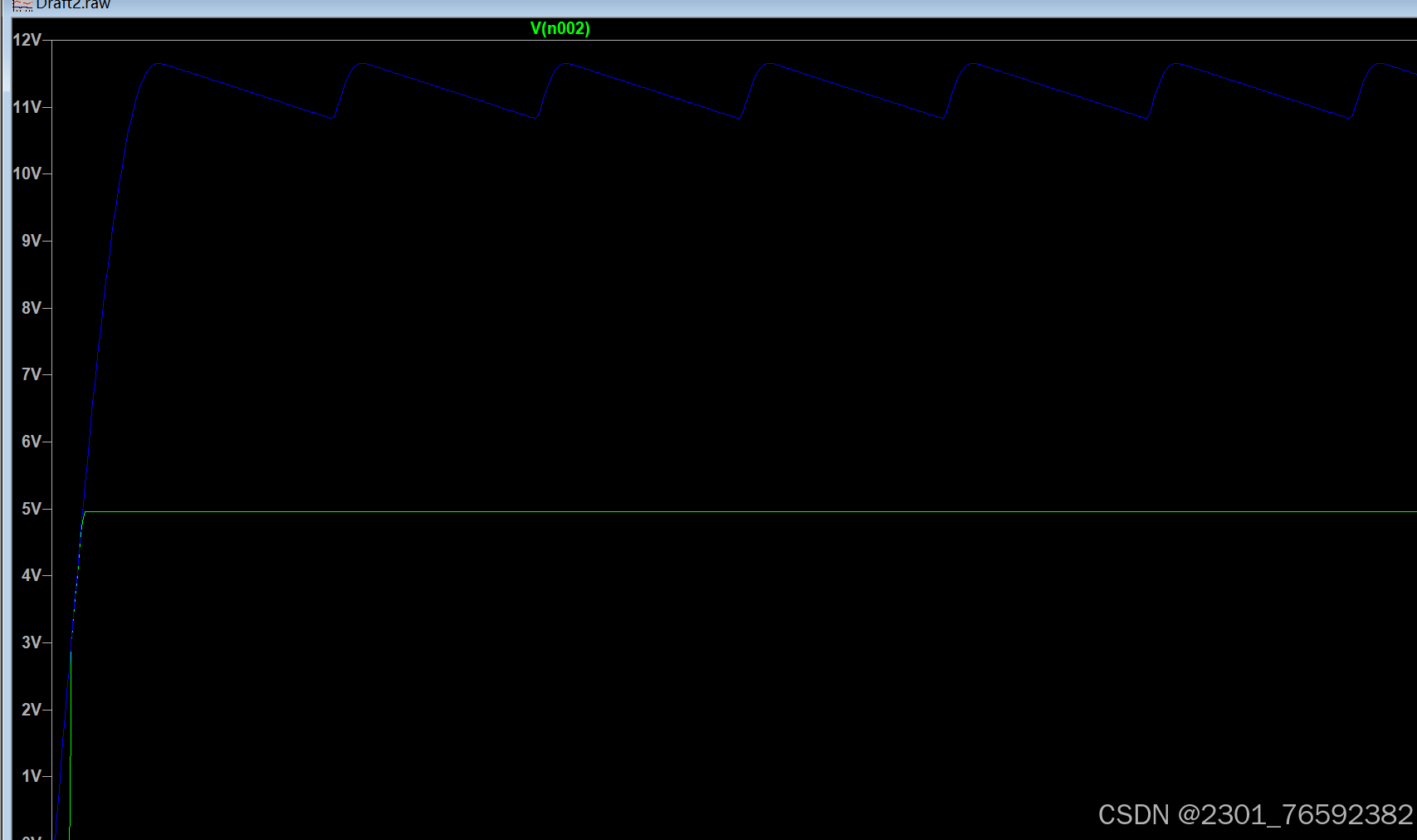

降压前（蓝）后（绿）
