STM32超声波测距（OLED显示距离）

最新推荐文章于 2025-04-20 19:32:15 发布

！喂喂喂

最新推荐文章于 2025-04-20 19:32:15 发布

阅读量1.6w

点赞数 67

文章标签： stm32 单片机嵌入式硬件

本文链接：https://blog.youkuaiyun.com/2301_76172176/article/details/131655516

版权

文章介绍了超声波测距的基本原理，包括声音在不同温度下的速度以及如何通过测量回波时间计算距离。同时，详细解析了使用STM32进行超声波模块(HCSR04)的GPIO初始化、定时器配置和中断处理的代码，以及如何进行温度补偿以提高精度。此外，文中还展示了LED灯根据测距结果亮灭的实现方式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、超声波简介

超声波原理：

利用声音测距，声音在空气中的速度是340m/s(15℃)
当声音传播时，若遇到障碍物时，就会被反弹回来，通过计时反弹回来的时间就可以计算出从发射端到障碍物的距离

引脚定义：

工作电压：3V-5.5V宽电压供电

测距盲区：2cm最小盲区

接口定义如图

序号	接口定义	说明
1	Vcc	供电电源
2	Trig/Rx/SCL	GPIO模式： Trig 触发信号 UART模式： Rx 接收信号 IIC 模式： SCL 时钟信号
3	Echo/Tx/SDA	GPIO模式为 Echo 反馈信号 UART模式： Tx 发射信号 ICC 模式： SCL 数据信号
4	Gnd	地

GPIO模式测量原理：

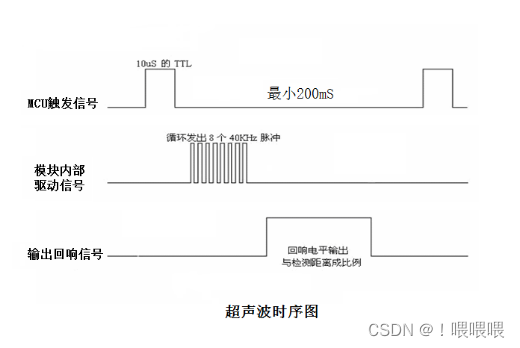

外部MCU给模块Trig脚一个大于10uS的高电平脉冲；模块会给出一个与距离等比的高电平脉冲信号，可根据脉宽时间“T”算出：距离=T*C/2 （C为声速）

即本文中使用的距离 = t / 58 cm

声速温度公式：c=(331.45+0.61t/℃)m•s-1 (其中330.45是在0℃）

0℃声速： 330.45M/S

20℃声速： 342.62M/S

40℃声速： 354.85M/S

0℃-40℃声速误差7%左右。实际应用，如果需要精确距离值，必需要考虑温度影响，做温度补偿。

二、代码解析

HCSR04.c

初始化部分

void Sr04_Init()
{
/*GPIO初始化*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;//设置发生电平引脚trig
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//接受电平引脚echo
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_ResetBits(GPIOB,GPIO_Pin_11);//默认低电平
GPIO_ResetBits(GPIOB,GPIO_Pin_10);//默认低电平

/*定时器TIM2初始化*/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
TIM_InternalClockConfig(TIM2);
TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseStructure.TIM_Period = 1000-1;//ARR
TIM_TimeBaseStructure.TIM_Prescaler = 72-1;//PSC
TIM_TimeBaseStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

TIM_ClearFlag(TIM2, TIM_FLAG_Update);//清除标志位
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);//使能更新中断->NVIC

/*NVIC初始化*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_Init(&NVIC_InitStructure);
}

开、关定时器

/*打开定时器*/
void OpenTimer()
{
	TIM_SetCounter(TIM2,0);
	count=0;//计数为零
	TIM_Cmd(TIM2,ENABLE);
}

/*关闭定时器*/
void CloseTimer()
{
	TIM_Cmd(TIM2,DISABLE);
}

定时器中断

void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
	{
		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
		count++;// 72M/(PSC+1)/(ARR+1)即72M/72/1000=1ms
	}
}

获取计数值

u32 GetEchoTimer()
{
u32 t=0;
t = count*1000;
t +=TIM_GetCounter(TIM2);
TIM2->CNT = 0;
Delay_ms(50);
return t;
}

计算距离

float Sr04GetLength()
{
u32 t = 0;
int i = 0;
float length = 0;
float sum = 0;
while(i!=5)
	{
      GPIO_SetBits(GPIOB,GPIO_Pin_11);//trig发出高电平
      Delay_us(20);
      GPIO_ResetBits(GPIOB,GPIO_Pin_11);
      while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10) == 0);//echo等待回响
      OpenTimer();//´打开定时器
      i = i + 1;//每收到一次，回响信号+1，计算收到5次的平均值
      while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10) == 1);
      CloseTimer();//关闭定时器
      t = GetEchoTimer();
      length = ((float)t/58.0);//cm
      sum = length + sum ;
   }
    length = sum/5.0;
    return length;
}

LED.c

我这里LED接的是高电平，所以STM32给低电平点亮

/*LED初始化*/
void LED_Init()
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_10MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
}

void LED_ON()
{
	GPIO_ResetBits(GPIOA,GPIO_Pin_0);
}

void LED_OFF()
{
	GPIO_SetBits(GPIOA,GPIO_Pin_0);
}

main.c

OLED显示距离。

当距离小于10cm时，LED点亮；大于10cm时，LED熄灭。

a=Sr04GetLength();//距离变量a

int main(void)
{
	LED_Init();
	OLED_Init();
	Sr04_Init();
	OLED_ShowString(1,1,"length:");

	while(1)
	{
		a=Sr04GetLength();
		OLED_ShowNum(2,1,a,4);
		if(a<10)
		{
			LED_ON();
		}
		else
		{
			LED_OFF();
		}
	}
}
