9、蓝桥杯单片机之NE555（测量频率）

已于 2024-03-21 08:19:49 修改
阅读量1.2k 收藏 10
点赞数 7
文章标签： 蓝桥杯 单片机 职场和发展
于 2024-03-16 15:05:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2203_76027625/article/details/136762594
版权
本文介绍了如何利用NE555芯片和单片机的定时器0进行方波频率测量，通过设定一个计数器作为脉冲计数器，另一个定时1秒，计算出一个脉冲周期，进而确定频率的计算方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

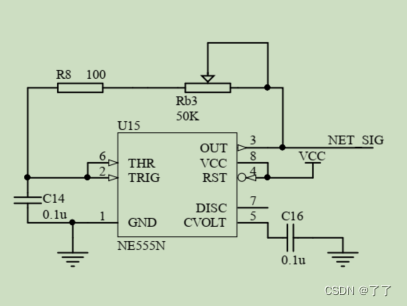

我们要测量NE555产生方波的频率需要用到两个定时器，一个作为计数器，一个作为定时器，开发板上已经引出来了排针，NET_SIG和P34用跳线帽相连即可，P34对应着单片机的定时器0，设置为计数模式，来一个脉冲计数加一；另外一个计数器定时1s,在这一秒内计数器所记的数值便是频率

一个脉冲周期=1/（计数器所记的值）

频率=1/（一个脉冲周期）
