第三章数据链路层-（3.6局域网）

1.局域网的基本概念和体系结构

1.1局域网的特点

1.覆盖较小得到地理范围

2.较低的时延和误码率

3.局域网内的各节点之间以“桢”为单位进行传输

4.支持单播、广播、多播。

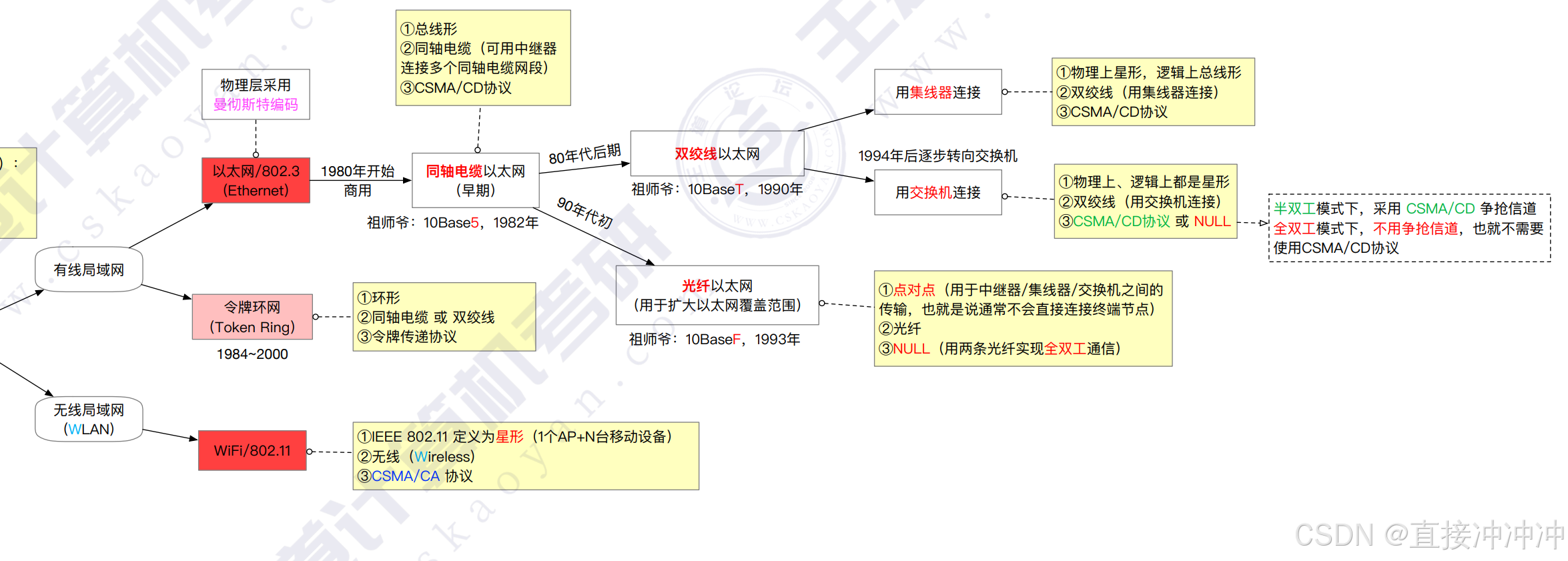

1.2局域网的分类

关注三要素（出题点）： ①拓扑结构 ②传输介质 ③介质访问控制⽅式

集线器是半双工的

双绞线以太网（集线器连接）：物理上是“星形”拓扑结构、逻辑上是总线形拓扑结构，存在“信道争用”问题。

双绞线以太网（交换机连接）：物理上、逻辑上都是“星形”拓扑结构

交换机：全双工和半双工两种

光纤：全双工。没有“信道争用”的问题

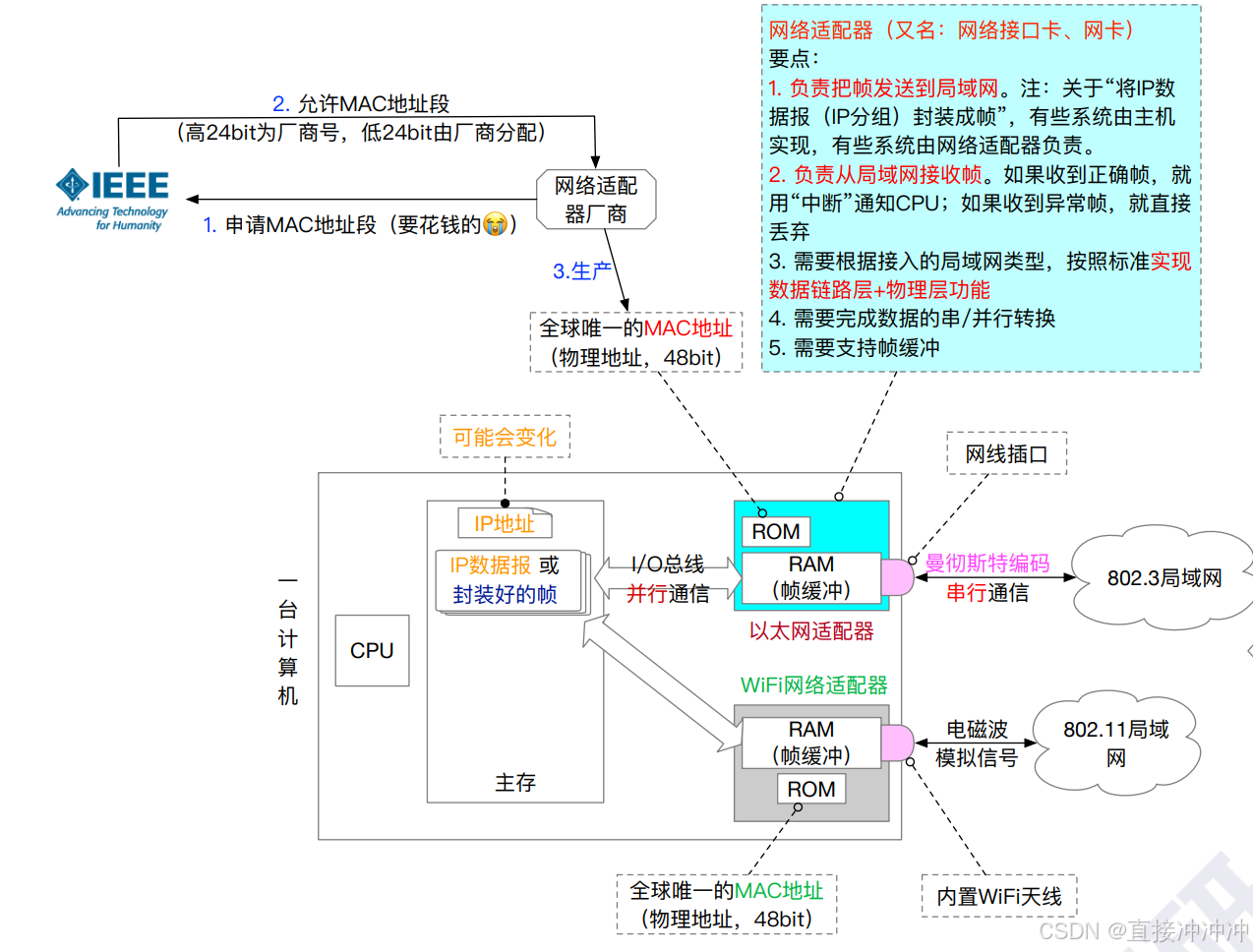

1.3局域网的硬件架构

WiFi网络适配器一定是有的

以太网适配器不一定有

 1.4⽹络适配器（⼜名：⽹络接⼝卡、⽹卡）

1. 负责把帧发送到局域⽹。注：关于“将IP数 据报（IP分组）封装成帧”，有些系统由主机实现，有些系统由⽹络适配器负责。

2. 负责从局域⽹接收帧。如果收到正确帧，就 ⽤“中断”通知CPU；如果收到异常帧，就直接 丢弃 3. 需要根据接⼊的局域⽹类型，按照标准实现 数据链路层+物理层功能

4. 需要完成数据的串/并⾏转换

5. 需要⽀持帧缓冲

2.以太网与IEEE802.3

2.1关注通信方式-（物理层）

在全双工方式下就不需要使用CSDM/CD协议

同轴电缆只能半双工

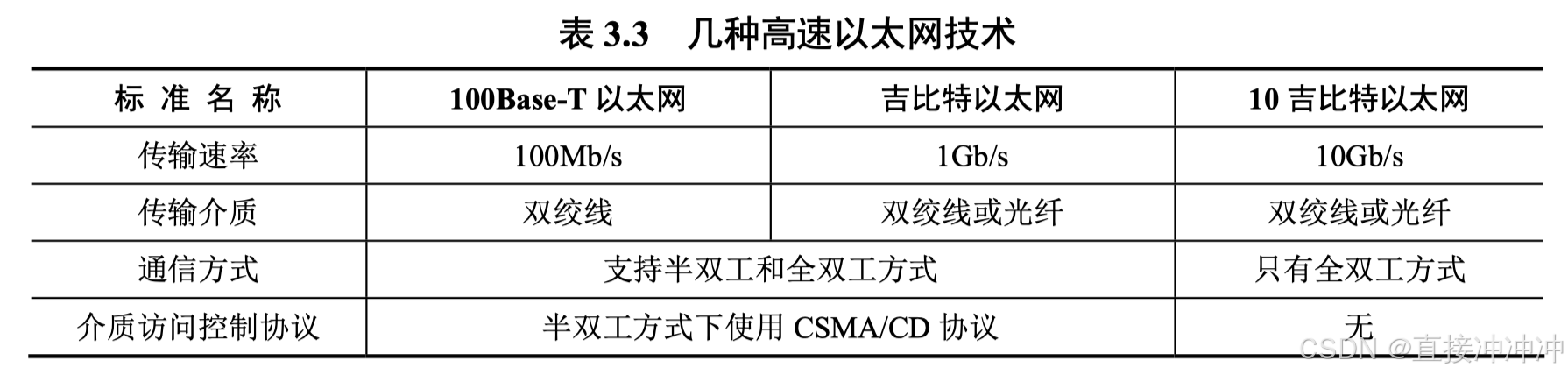

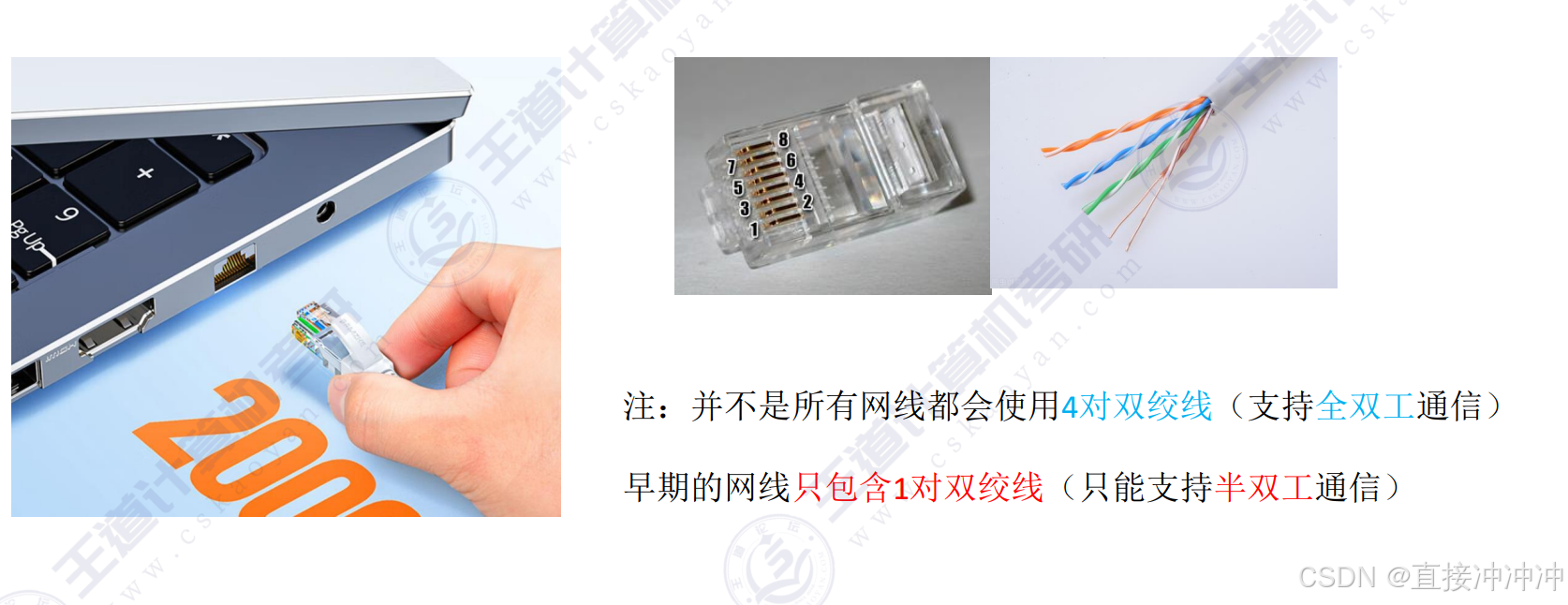

双绞线

• 速率 < 2.5Gbps可支持

半双工or全双工（节点连接时协商）

• 速率 ≥ 2.5Gbps仅支持支全双工

光纤只支持全双工

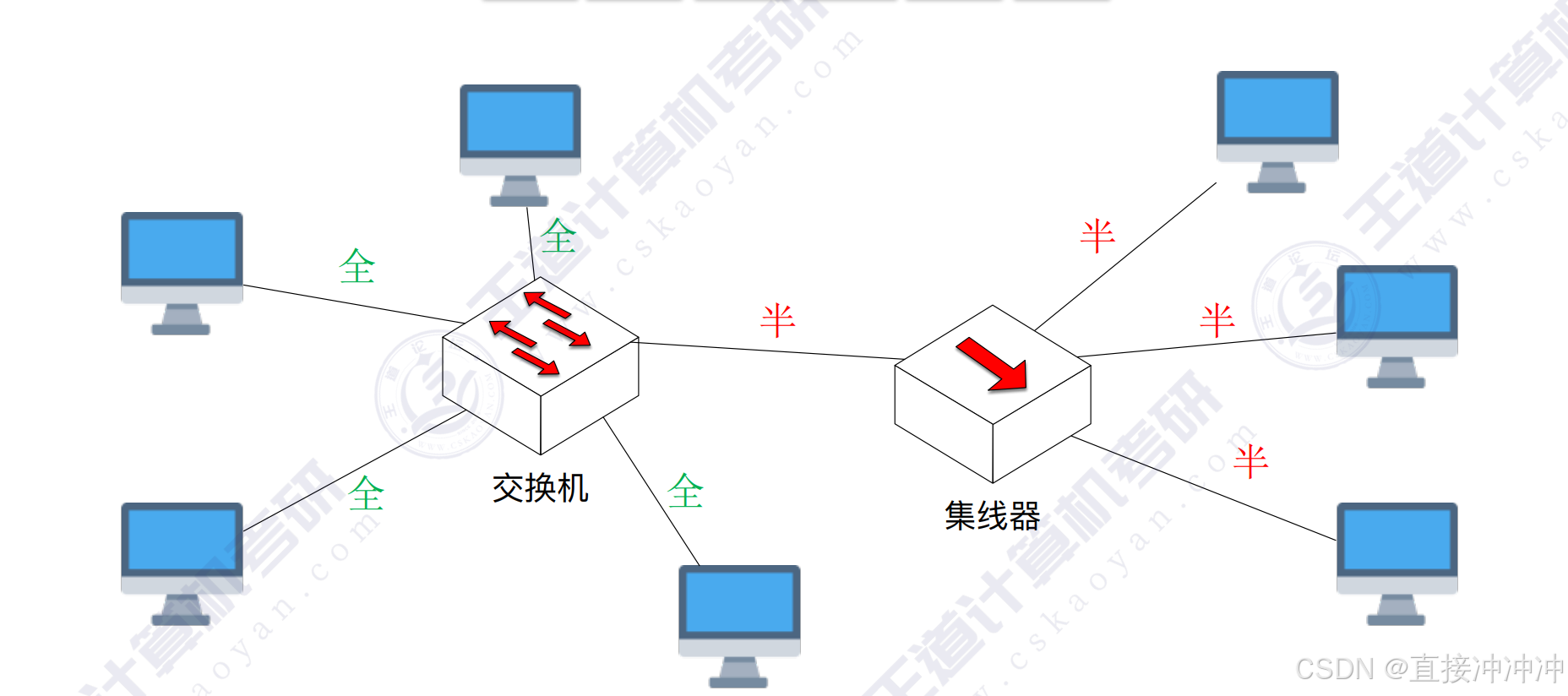

注1：做题时默认交换机连接的终端节点都可以全双工

注2：用集线器连接的节点，仅支持半双工模式

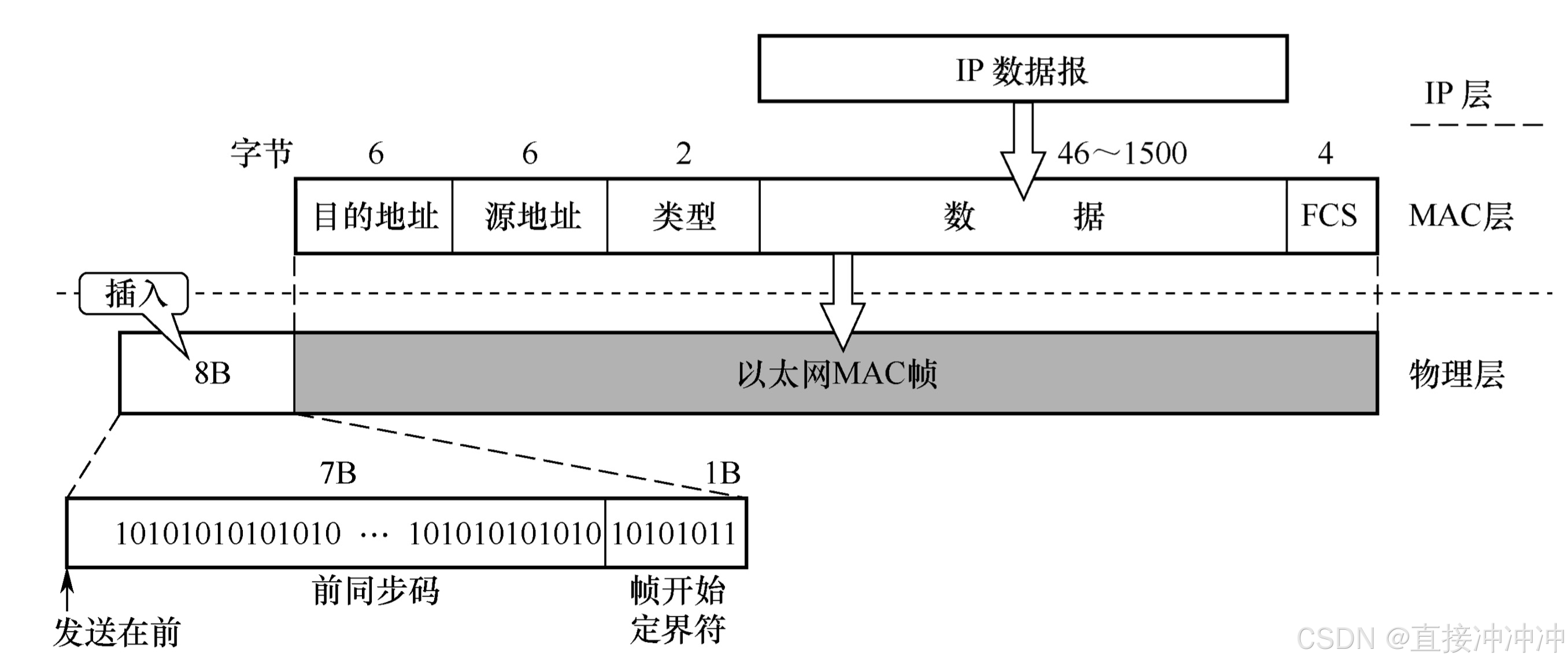

2.2介质访问控制子层

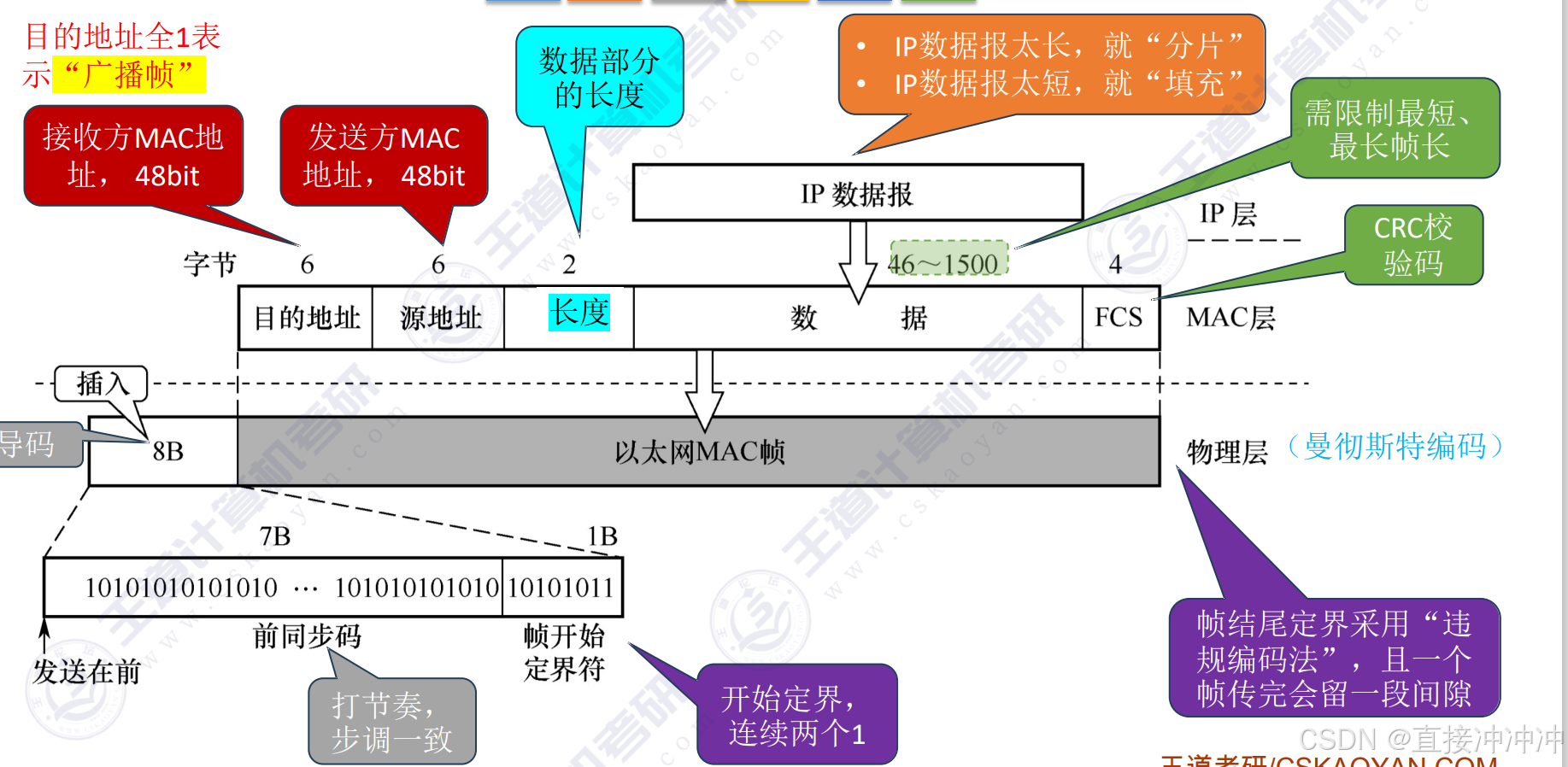

记忆口诀：6 6 2 N 4，收发协数验

2表示的是协议

IP网络层、MAC是数据链路层

注：MAC地址是数据链路层的概念。

路由器、交换机都有MAC地址，而集线器没有MAC地址

V2标准



802.3标准

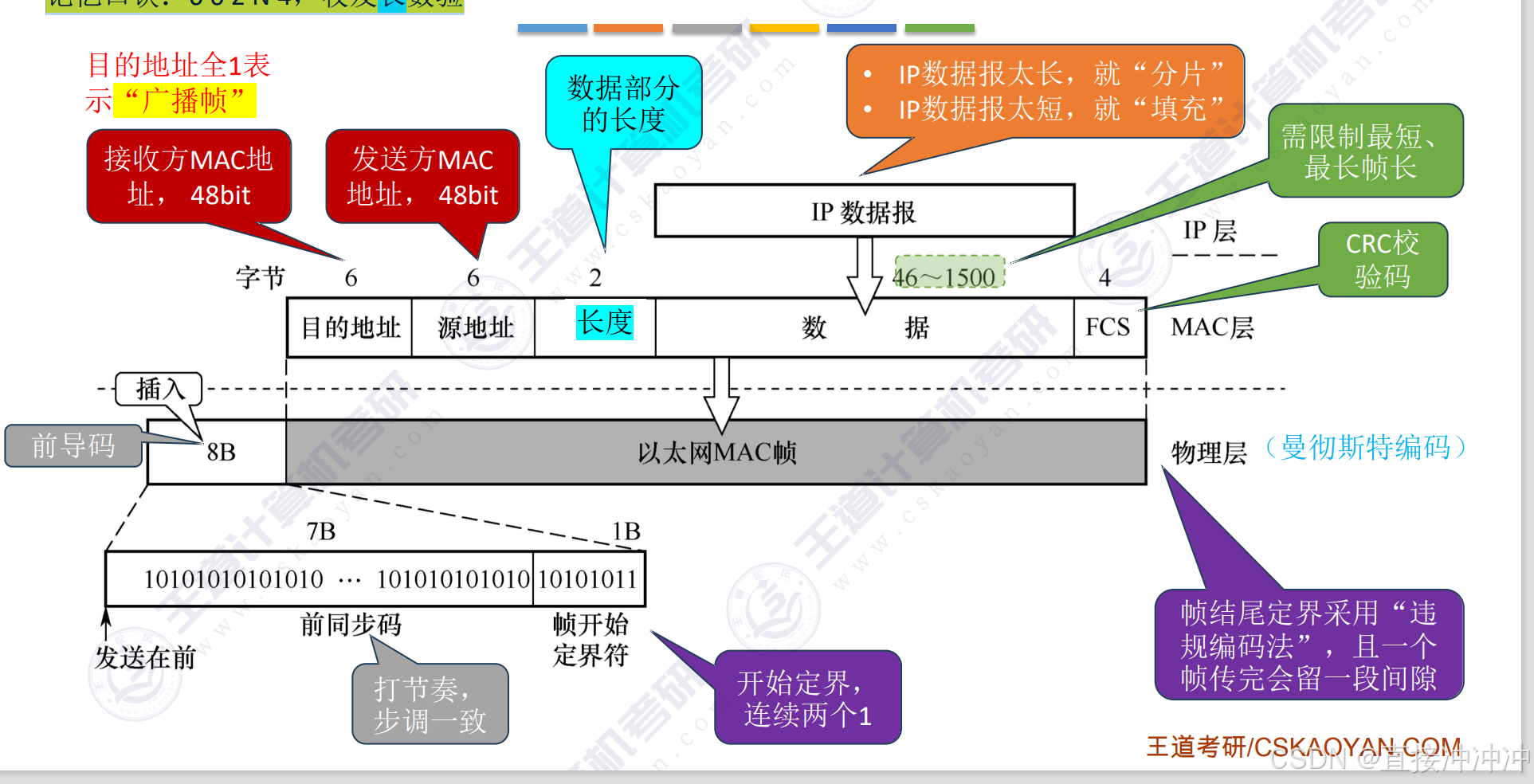

记忆口诀：6 6 2 N 4，收发长数验

2表示的是长度

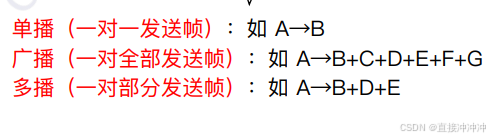

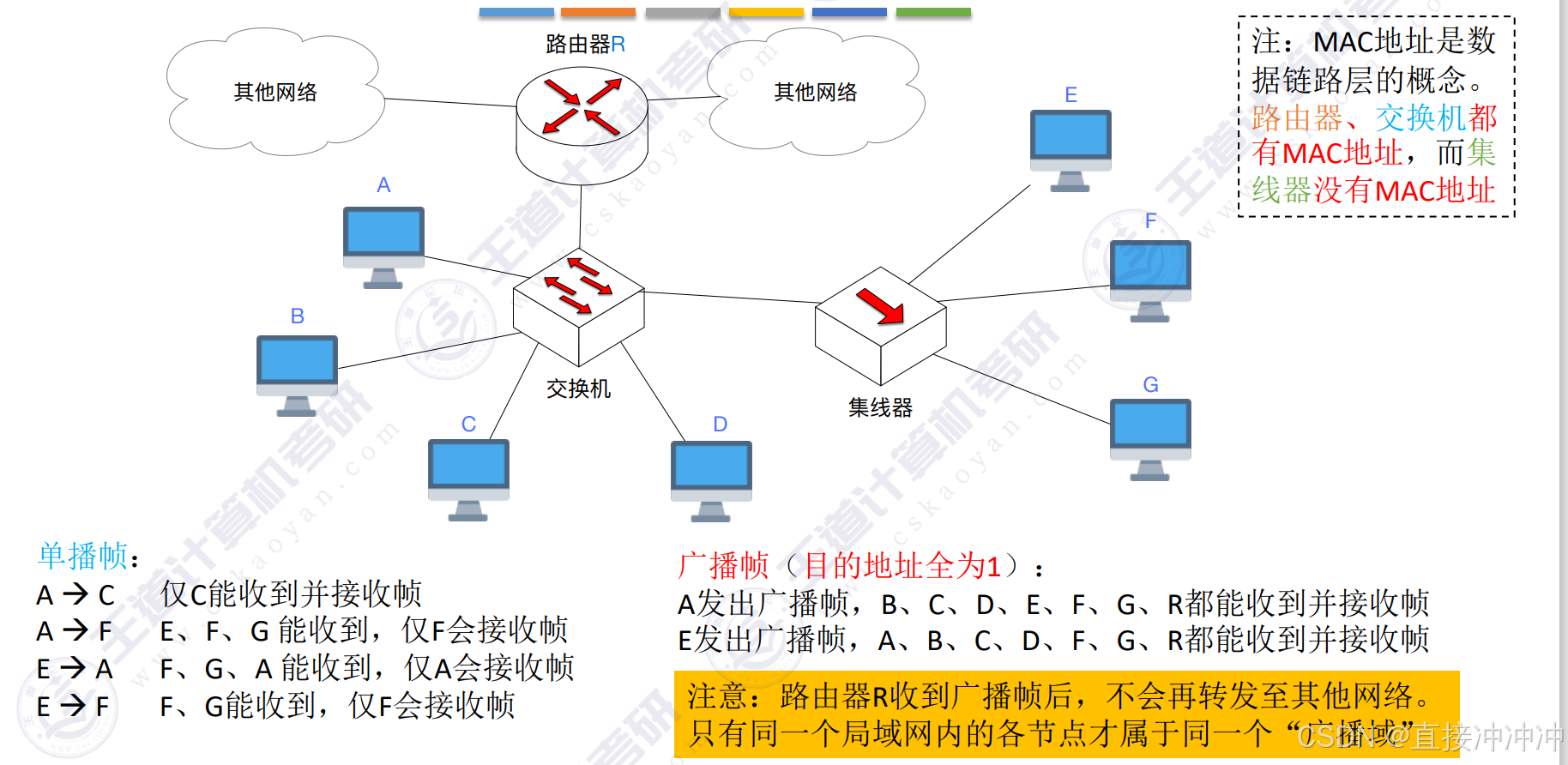

 2.2.1重点：单播帧、广播帧如何传播？

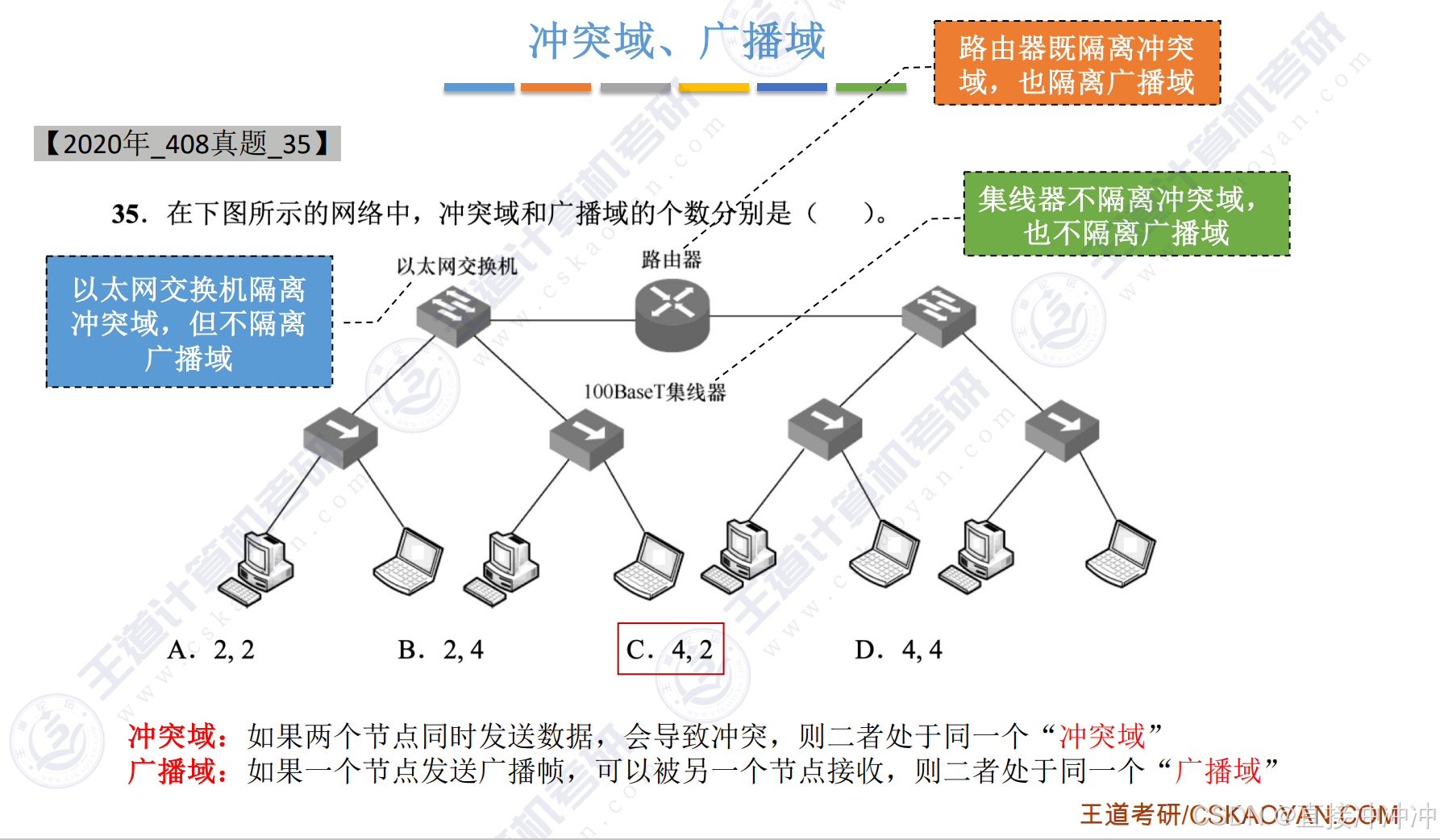

2.2.1冲突域和广播域
