第二章-物理层-（2.2传输介质）

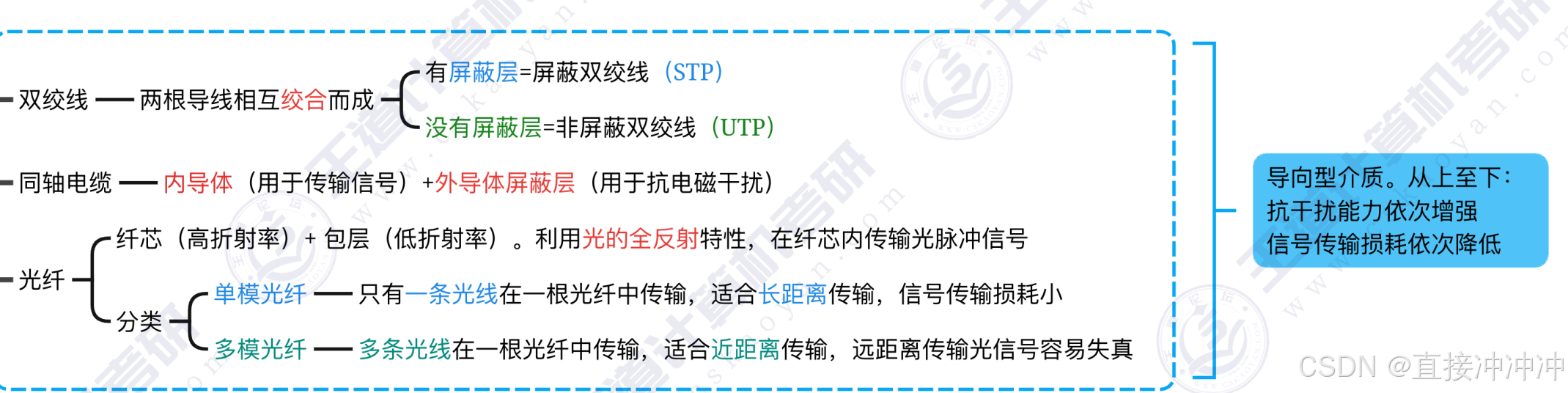

1.常用的传输介质

导向型（有线，信号朝固定方向）：双绞线、同轴电缆、光纤。

非导向型：无线传播

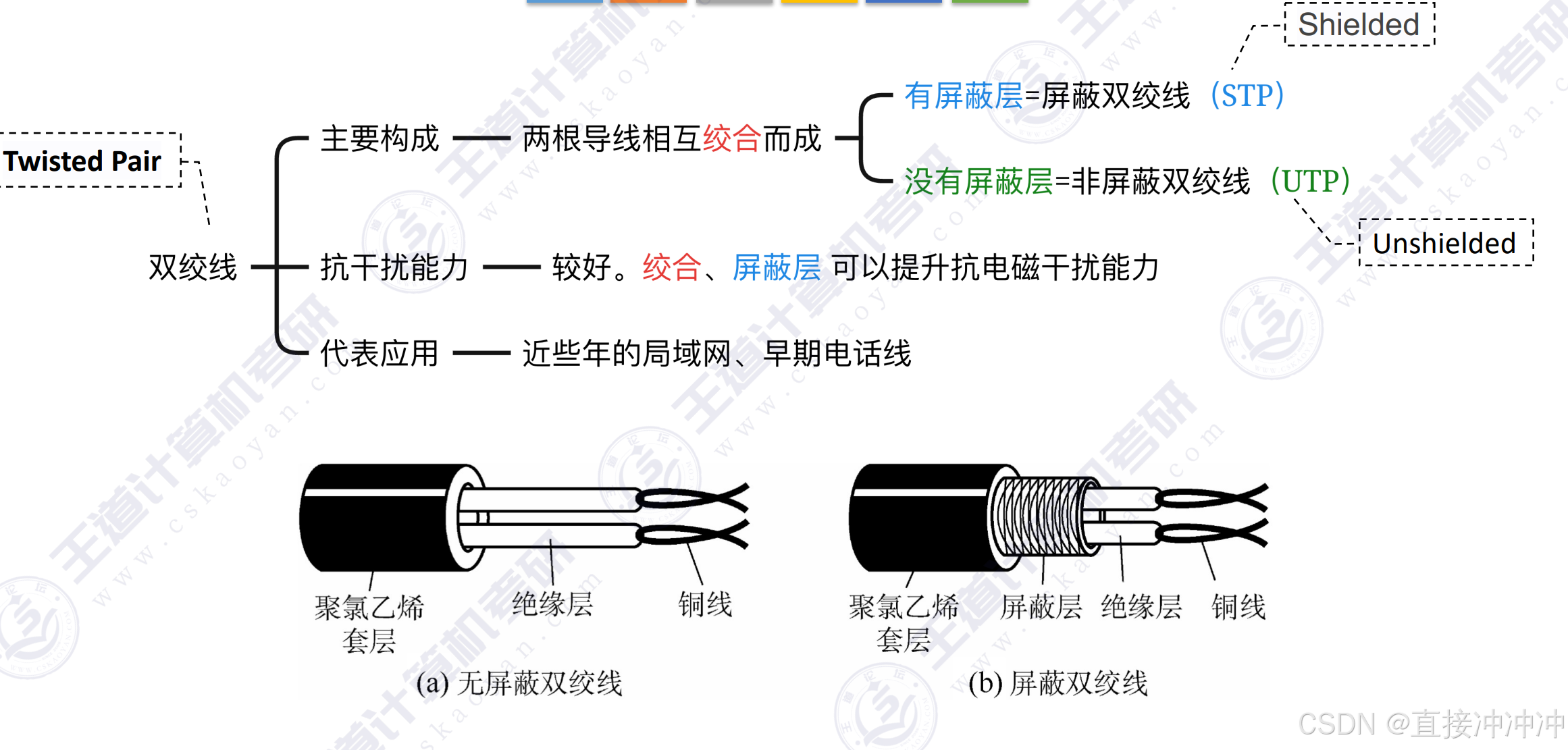

1.1双绞线

有屏蔽层-STP

没有屏蔽层-UTP

绞合 = 麻花状、屏蔽层 = 在麻花外面套一层“金属丝袜”

提高绞合度、增加屏蔽层可以使：抗电磁干扰能力强、信道噪声功率低、信道极限速率高

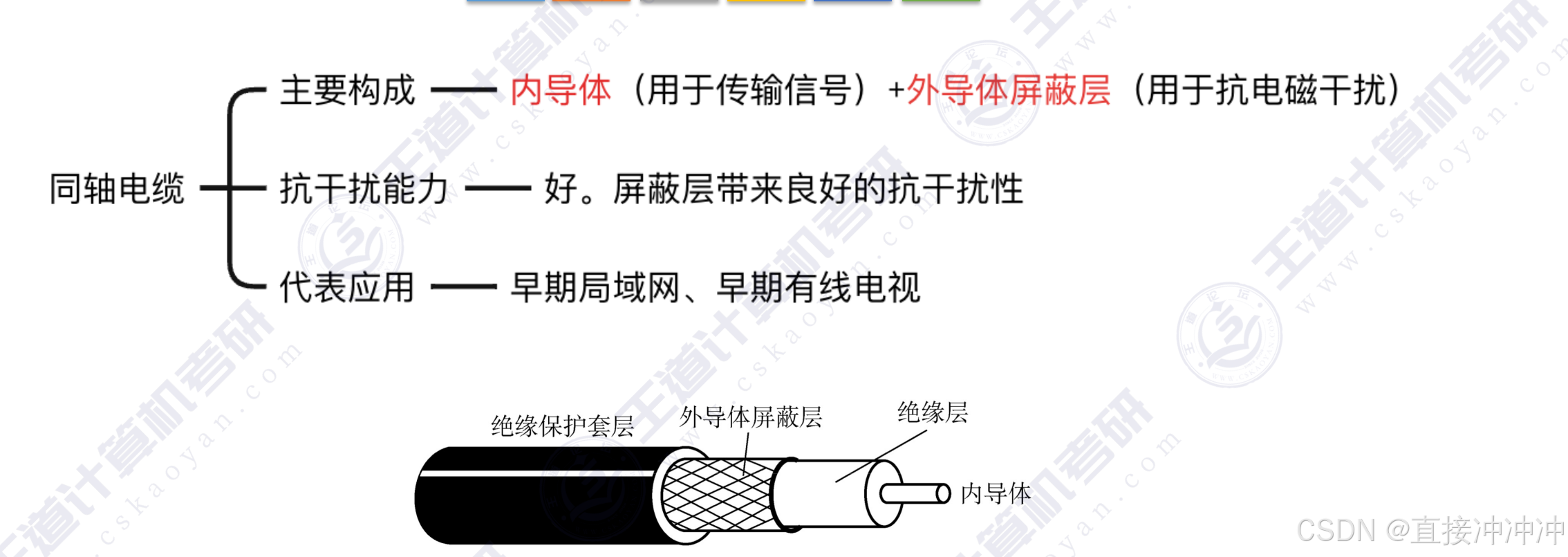

1.2同轴电缆

内导体越粗，电阻最低，传输过程中信号衰减越少，传输距离越长

 组成：

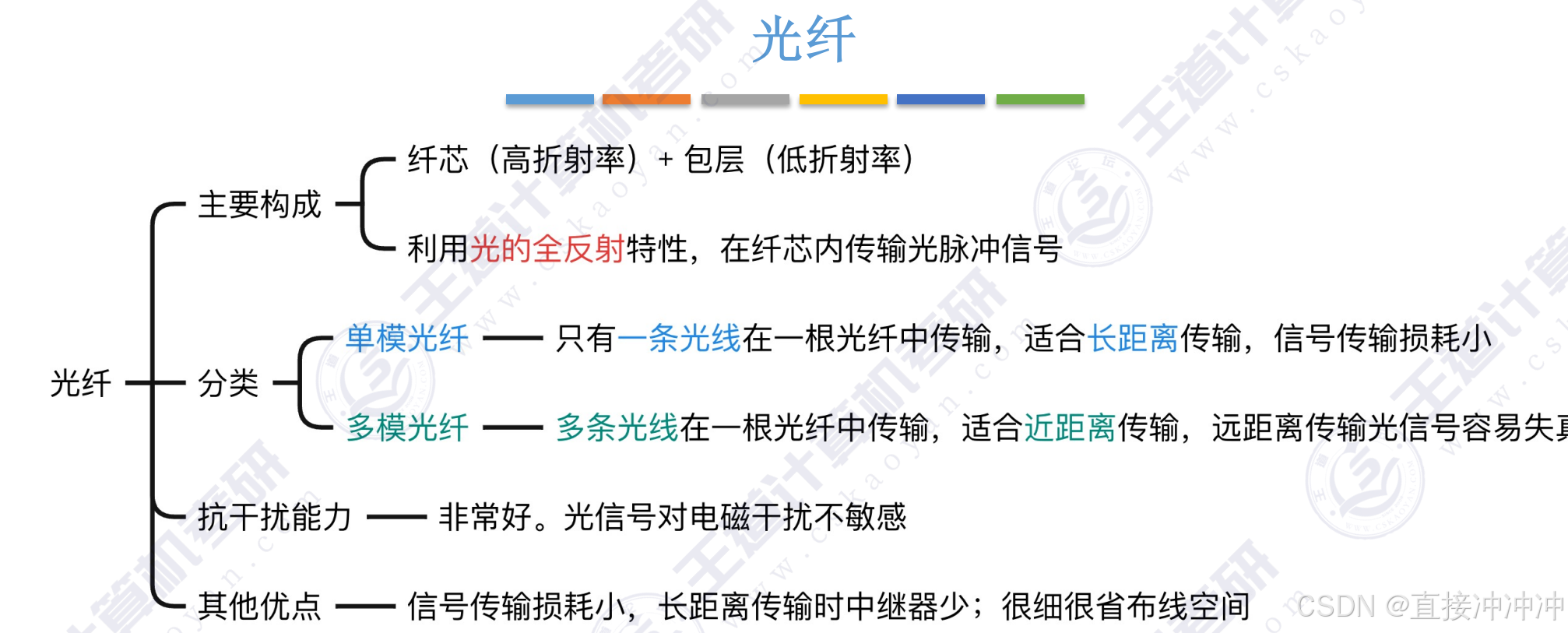

1.3光纤

光纤的抗干扰是最好的

 中继器：可以对信号的整形和放大。

1.3.1多模光纤、单模光纤

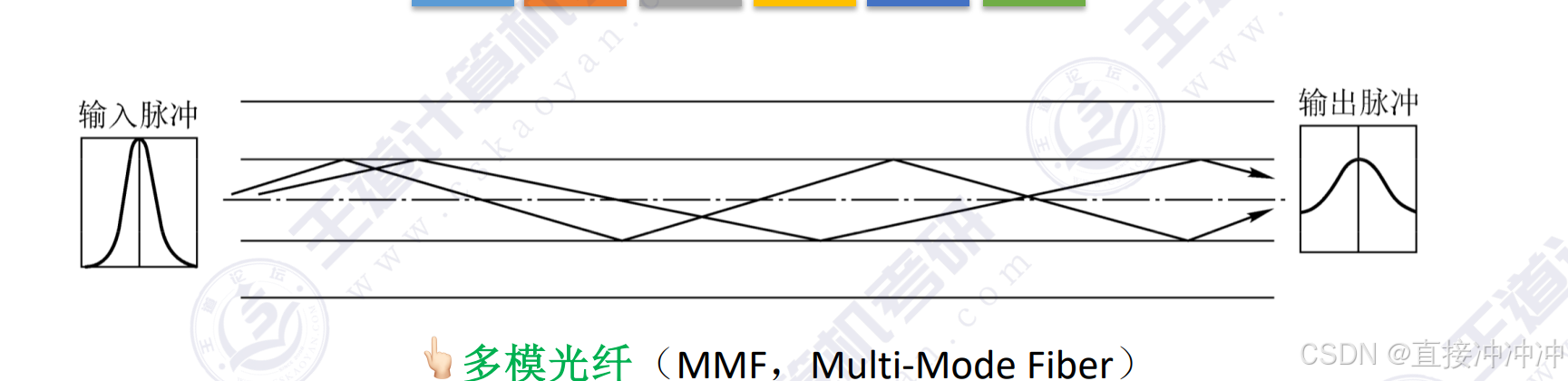

 特点：纤芯更粗，可同时传输多条光线，信号传输损耗更高。适合较近距离传输

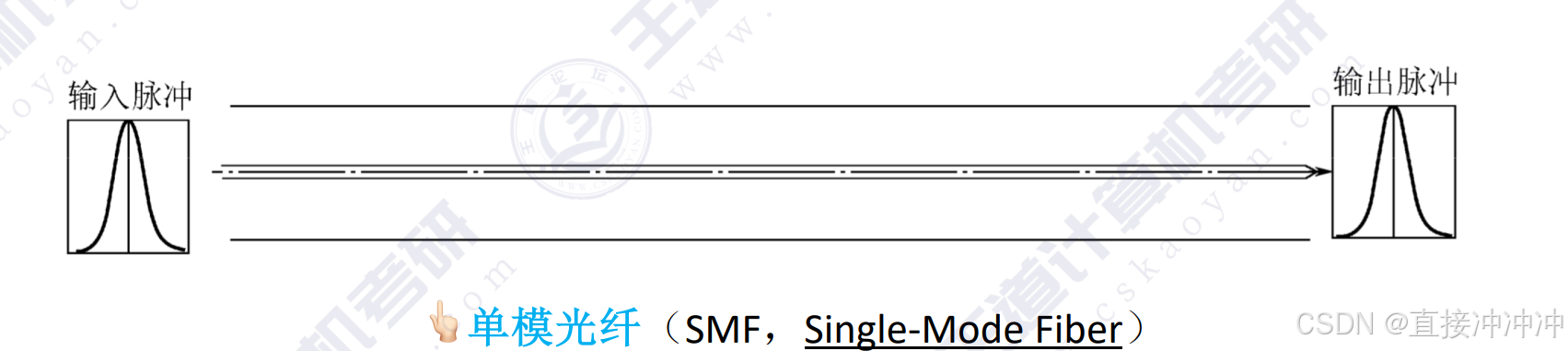

特点：纤芯更细，直径小于一个波长，只能传输一条光线，信号传输损耗低。适合远距离传输 （不易失真）

单模光纤（通常为黄色外皮），家用光纤一般是单模

多模光纤（橙色、绿色外皮）

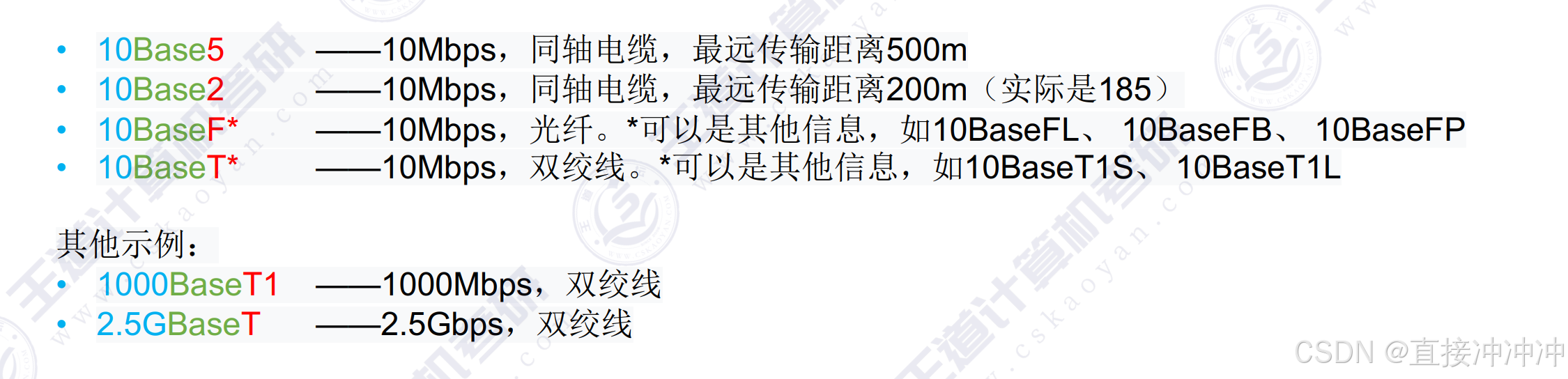

1.4以太网对有线传输介质的命名规则

速度 + Base + 介质信息

Baseband，基带传输， 即传输数字信号（采用 曼彻斯特编码）

例子：

Base后面跟着数据，表示同轴电栏

F表示光纤的材质

T表示双绞线

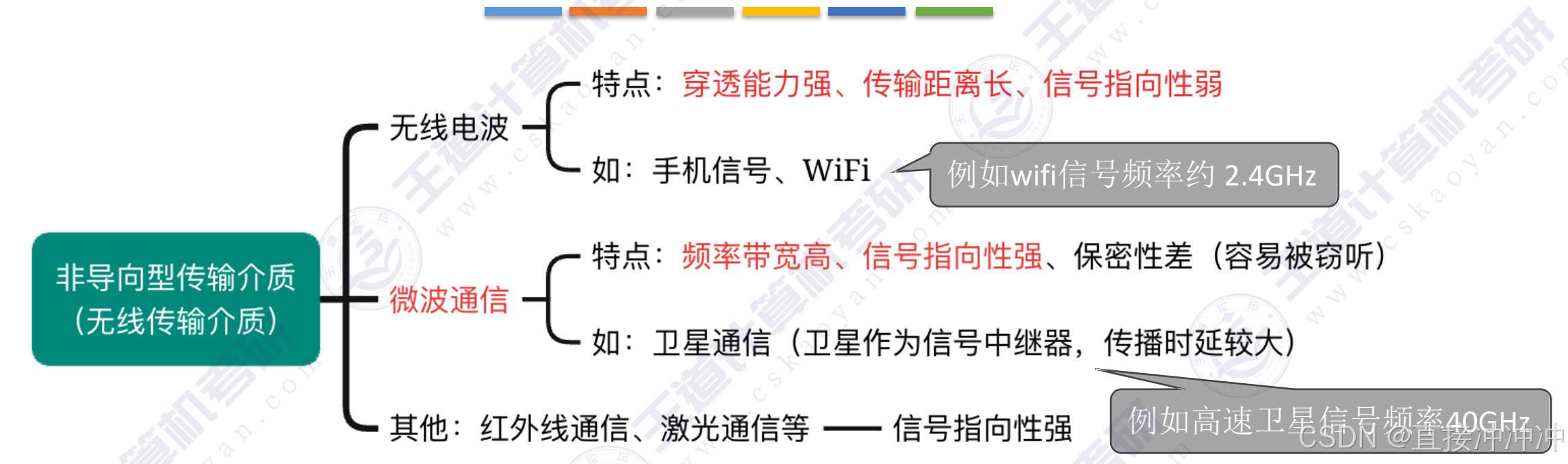

1.5无线传输介质

本质上都是用电磁波。电磁波的公式：C=λF ，C为光速，λ为波长，F为频率

• 电磁波频率、波长呈反比关系

• 频率越高，数据传输能力越强

• 波长越短， “信号指向性”越强，信号越趋于直线传播

• 波长越长， “绕射性”越好，也就是信号“穿墙”能力越强

结论：长波更适合长距离、非直线通信。

短波更适合短距离、高速通信，若用于长距离通信需建立中继站；短波信号指向性强，要求信号接收器“对准”信号源

1.6物理层接口的特性

要区分电气特性和功能特征：

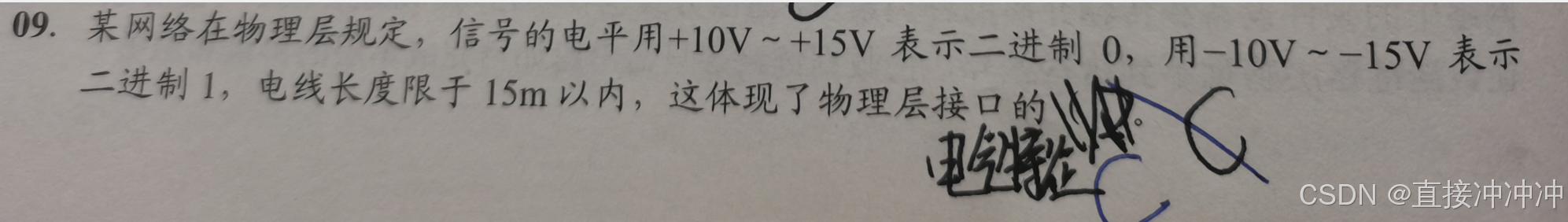

该题指明了电气特征。

规定各线上的电压范围，以及电缆长度的限制，属于电气特征。

如果指明某条线的某一电平表示何种意义：数据线上的电压+11V表示二进制1，就属于功能特性。

知识点对比：
