HCIA-----ACL的配置（华为eNSP）

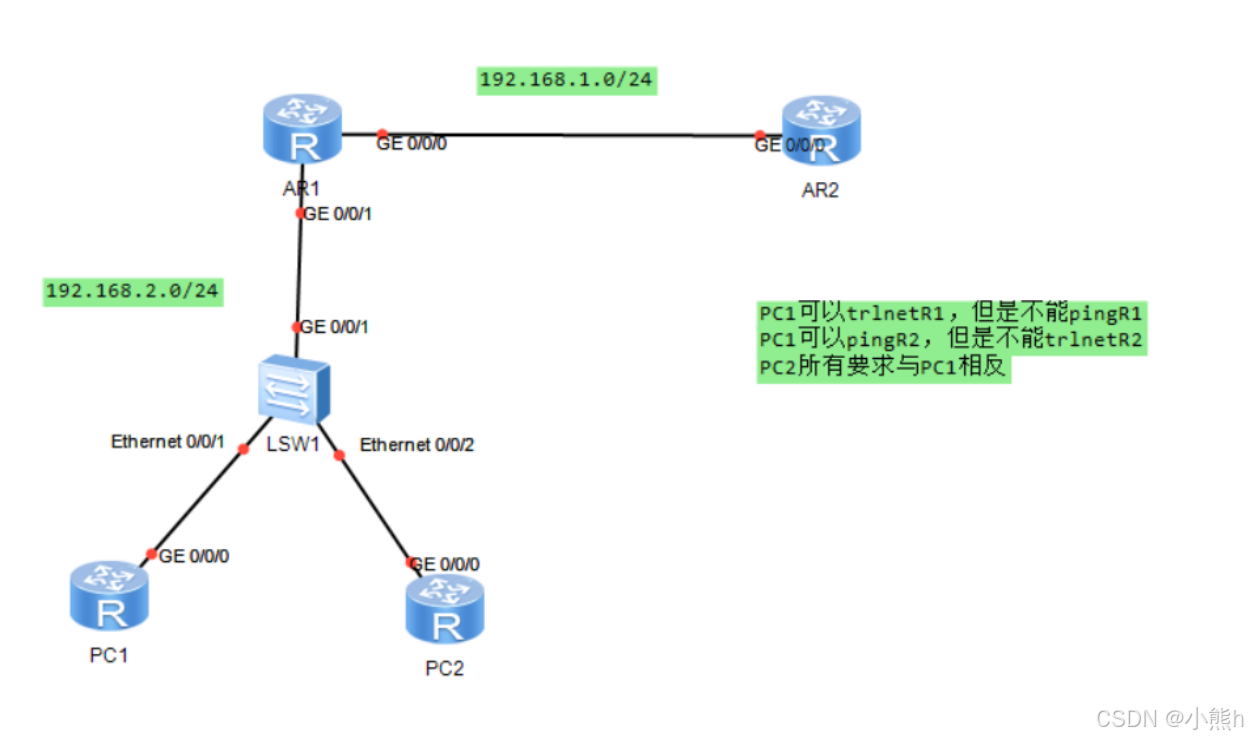

1.PC1可以telnetR1，但是不能ping

2.R1PC1可以pingR2，但是不能trlnetR2PC2

3.所有要求与PC1相反

第一步：进行路由接口的基本配置，并实现全网通

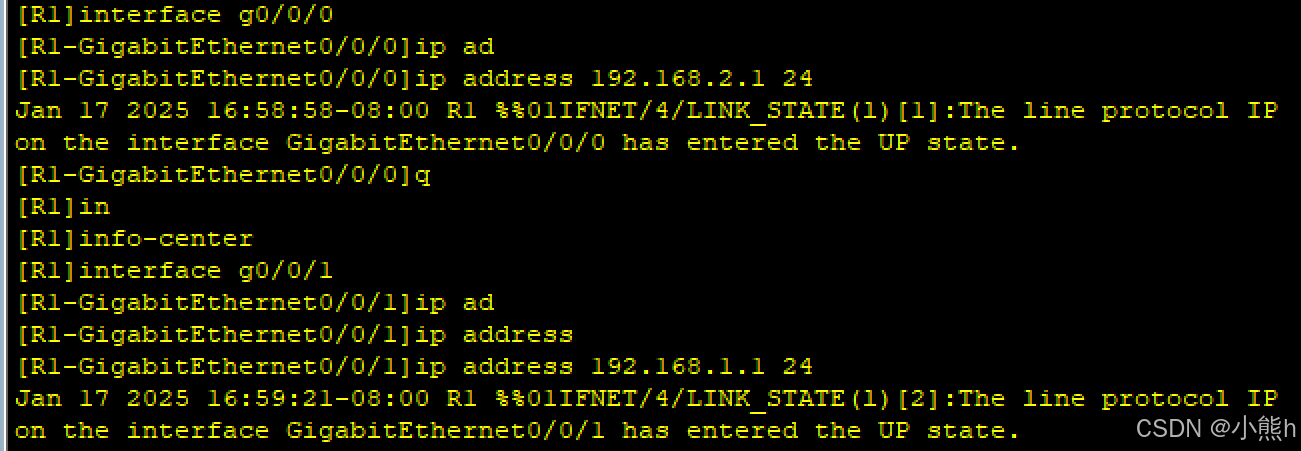

1.路由接口的基本配置（配置接口的ip）

以R1为例：

2.实现全网通

写三条静态路由或者RIP进行宣告实现全网通

第二步：创建telnet

1.[R4]aaa  进入aaa服务

2.[R1-aaa]local-user hxd privilege level 15 password cipher 123456    创建账号hxd权限为15 该账号密码为123456

3.[R1-aaa]local-user hxd service-type telnet  定义hxd这个账号类型为telnet

4.[R1]user-interface vty 0 2  开创3个虚拟通道

5.[R1-ui-vty0-4]authentication-mode aaa 该虚拟通道认证模式为aaa

同理，R2的telnet配置同上

第三步：实现以下的要求

1.PC1可以telnetR1，但是不能ping

2.R1PC1可以pingR2，但是不能trlnetR2PC2

3.所有要求与PC1相反

1.[R1-acl-adv-3000]rule 1 deny icmp source 192.168.2.2 0.0.0.0 destination 192.168.1.1 0.0.0.0

同理，R1的另一个网关的ACL配置同上

2.[R1-acl-adv-3000]rule 3 deny tcp source 192.168.2.2 0.0.0.0 destination 192.168.1.2 0.0.0.0 destination-port eq 23

3.（1）[R1-acl-adv-3000]rule 4 deny tcp source 192.168.2.3 0.0.0.0 destination 192.168.2.1 0.0.0.0 destination-port eq 23

同理，R1的另一个网关的ACL配置同上

（2）[R1-acl-adv-3000]rule 5 deny icmp source 192.168.2.3 0.0.0.0 destination 192.168.1.2 0.0.0.0

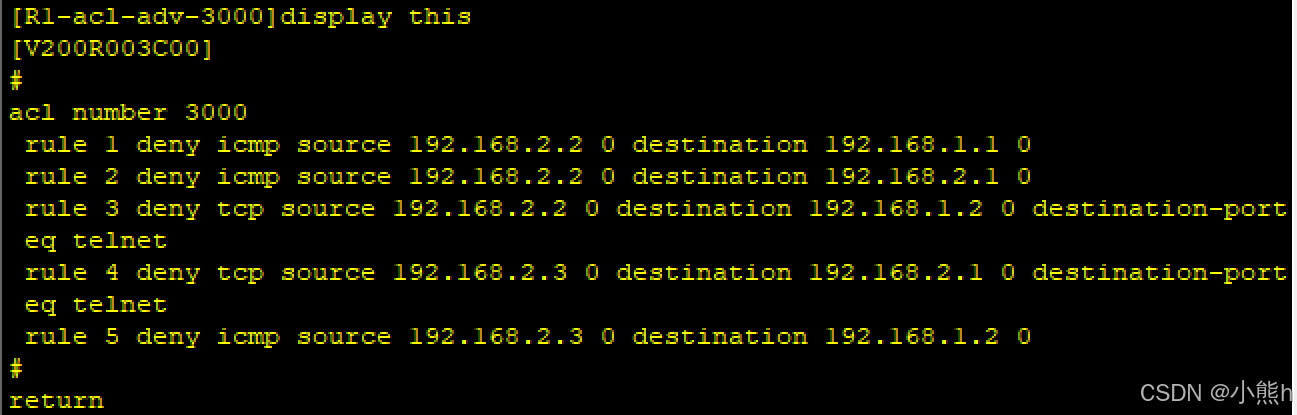

4.检查

5.在g/0/0/0接口上进行ACL的调用

[R1-GigabitEthernet0/0/0]traffic-filter inbound  acl 3000  在0/0/1接口的进入方向上调用acl 3000

6.测试

（1）以PC1为例：

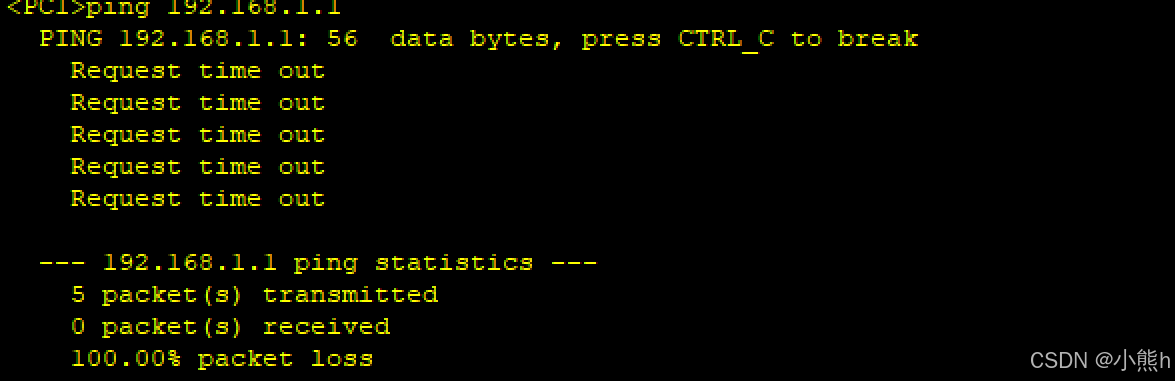

pingR1

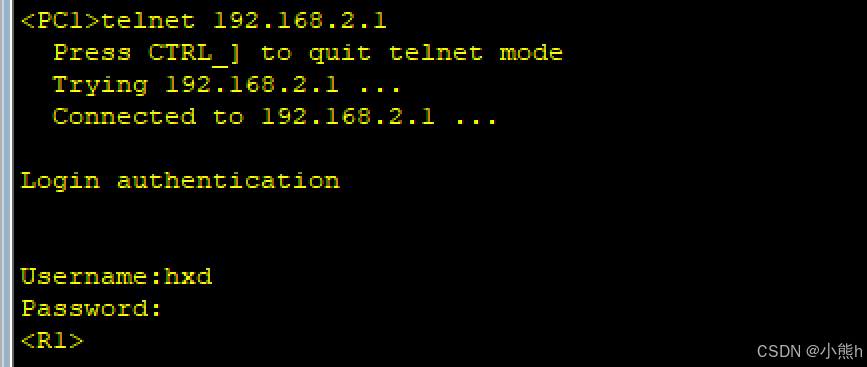

（1）进入R1telnet

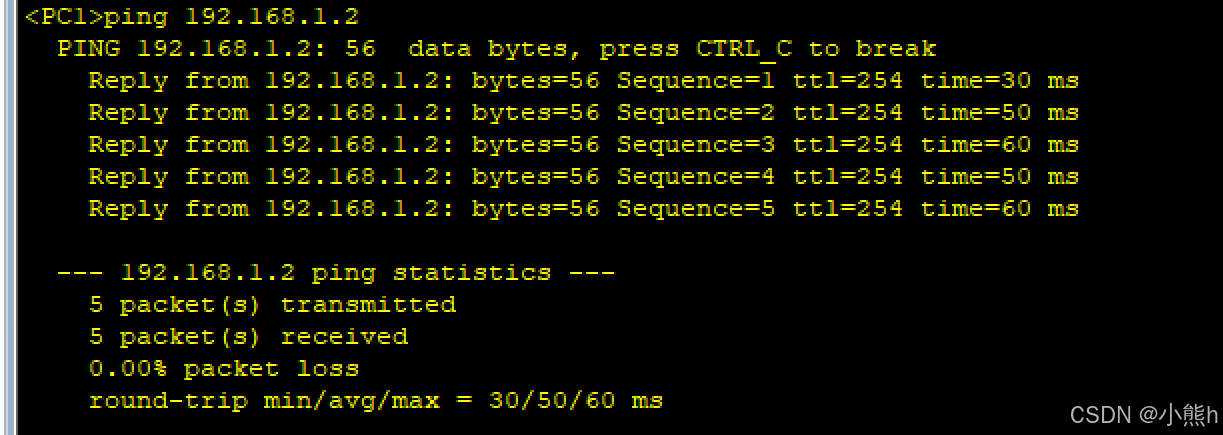

（3）pingR2

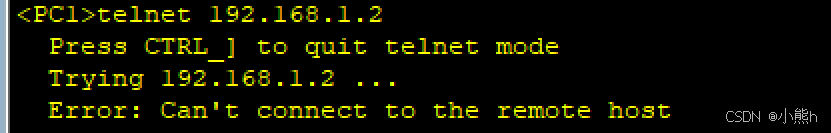

（4）进入R2telnet

同理，PC2也同样进行测试
