防火墙实验配置

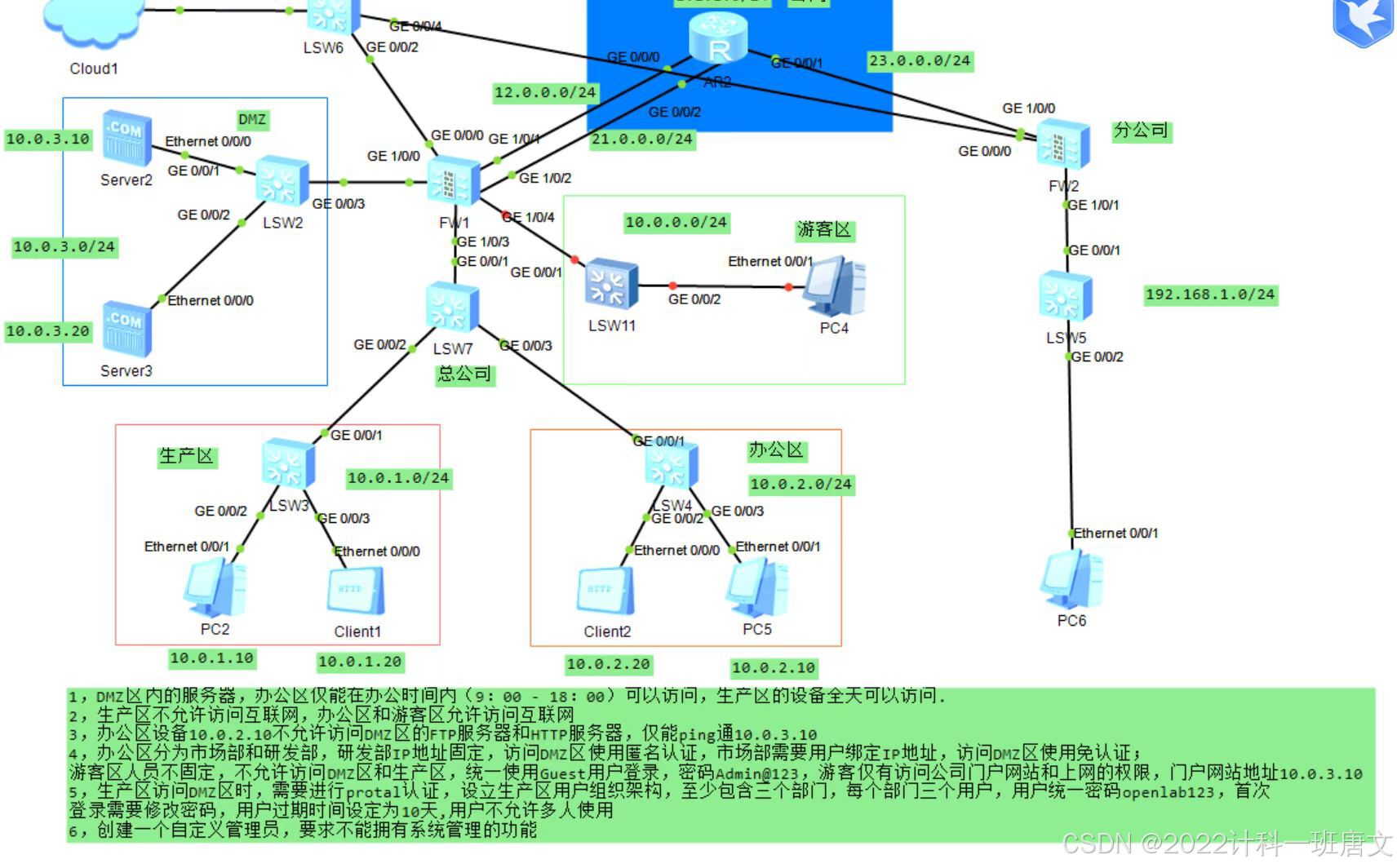

实验需求：

1.DMZ区内的服务器，办公区仅能在办公时间内（9：00 - 18：00）可以访问，生产区的设备全天可以访问
2.生产区不允许访问互联网，办公区和游客允许访问互联网
3.办公区设备10.0.2.10不允许访问DMZ区的FTP服务器和HTTP服务器，仅能ping通10.0.3.10
4.办公区分为市场部和研发部，研发部IP地址固定，访问DMZ区使用匿名认证，市场部需要用户绑定IP地址，访问DMZ区使用免认证；
游客区人员不固定，不允许访问DMZ区和生产区，统一使用Guest用户登录，密码Admin@123,游客仅有访问公司门户网站和上网的权限，门户网站地址10.0.3.10；
5.生产区访问DMZ区时，需要进行protal认证，设立生产区用户组织架构，至少包含三个部门，每个部门三个用户，用户统一密码openlab123，首次登录需要修
改密码，用户过期时间设定为10天，用户不允许多人使用
6.创建一个自定义管理员，要求不能拥有系统管理的功能

实验配置

1.对二层设备的交换机进行基础的配置，划分接口的vlan

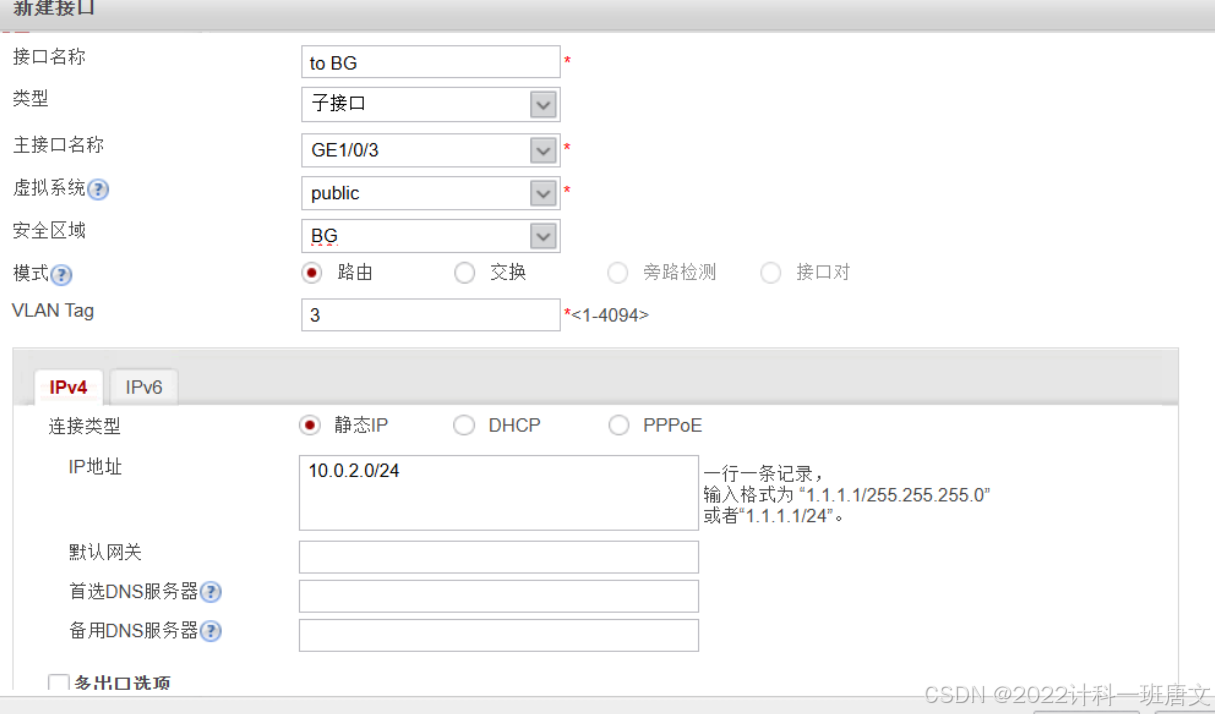

防火墙设备G1/0/1设置子接口分别作为vlan2，vlan3的网关子接口。

2.配置防火墙，使用cloud，通过WEB界面进行防火墙的配置，先建接口，划分区域。

3.对创建的区域、地址、用户等按照要求写安全策略以及用户验证等

实验步骤

1.配置交换机，划分接口的vlan

[SW1]vlan batch 2 3
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 2

[SW1-GigabitEthernet0/0/2]int g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 3

[SW1-GigabitEthernet0/0/3]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
[SW1-GigabitEthernet0/0/1]undo port trunk allow-pass vlan 1

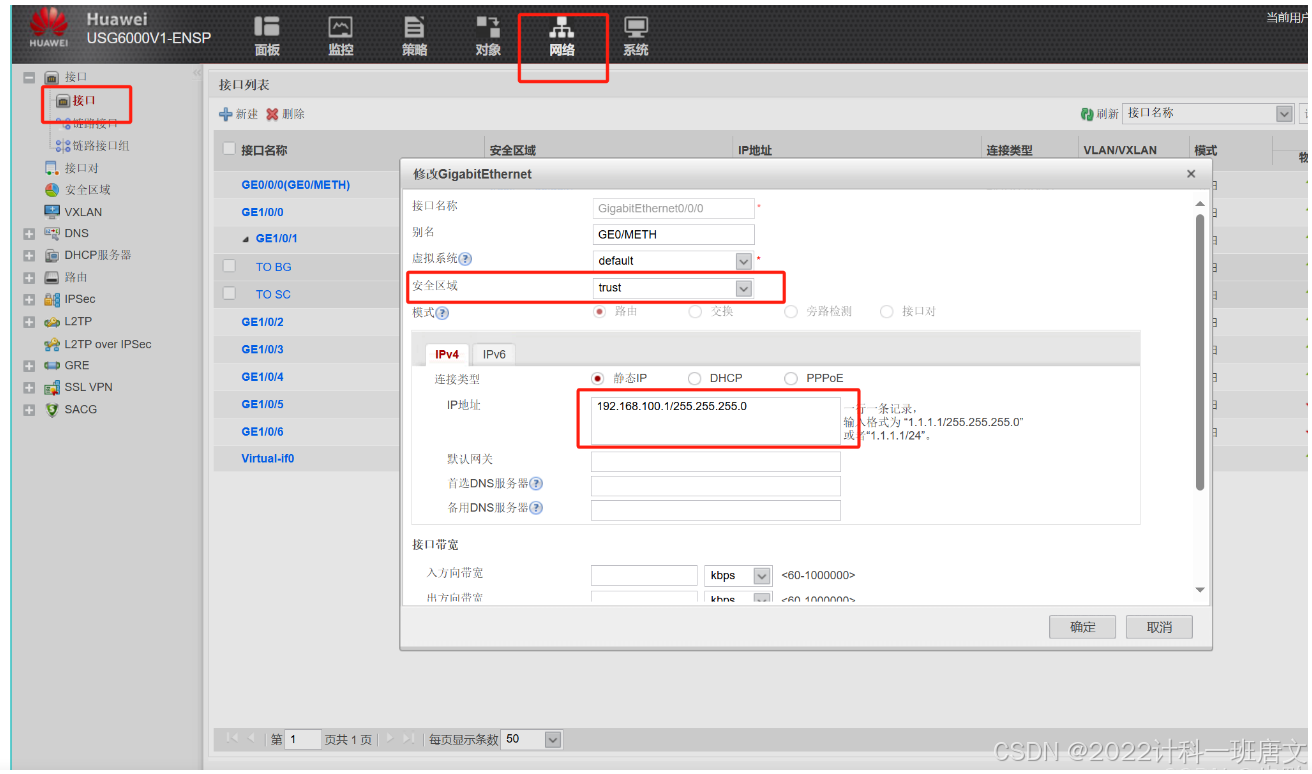

2.防火墙

[USG6000V1]int g0/0/0
[USG6000V1-GigabitEthernet0/0/0]ip add 192.168.100.1 24
[USG6000V1-GigabitEthernet0/0/0]service-manage all permit

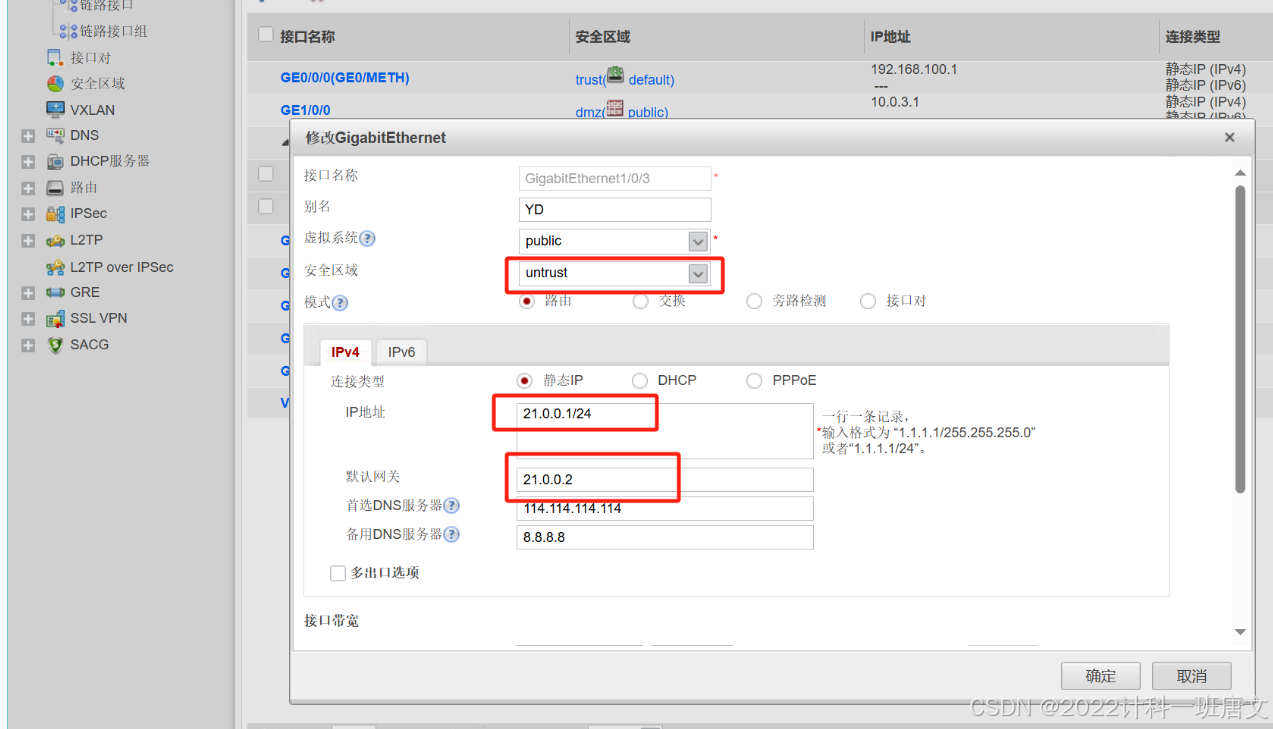

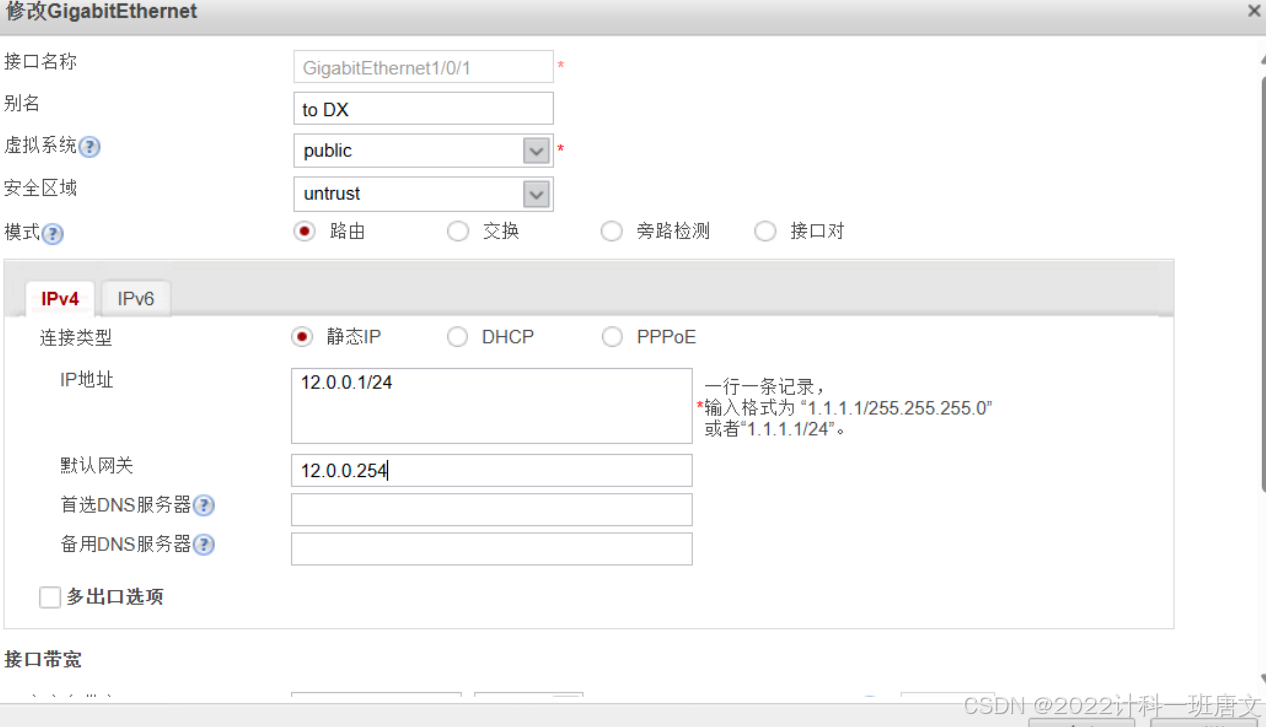

外网：

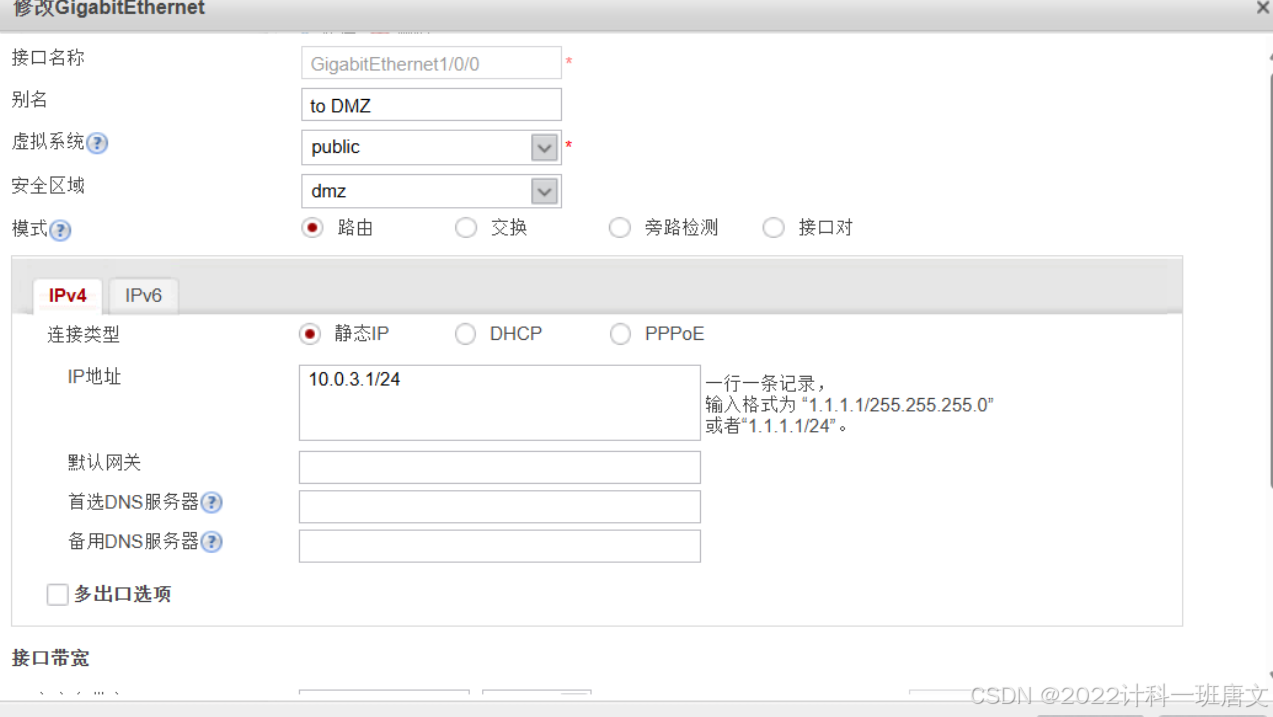

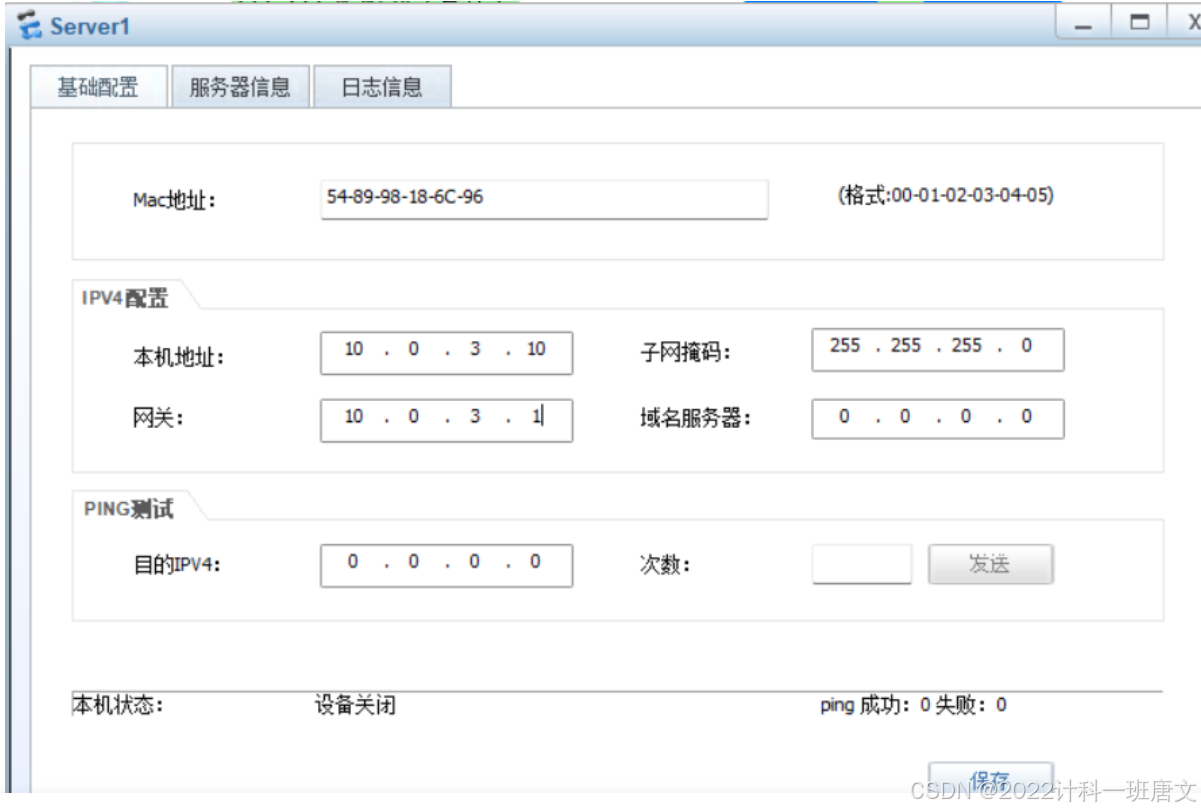

DMZ区内的服务器：

生产区不可访问：

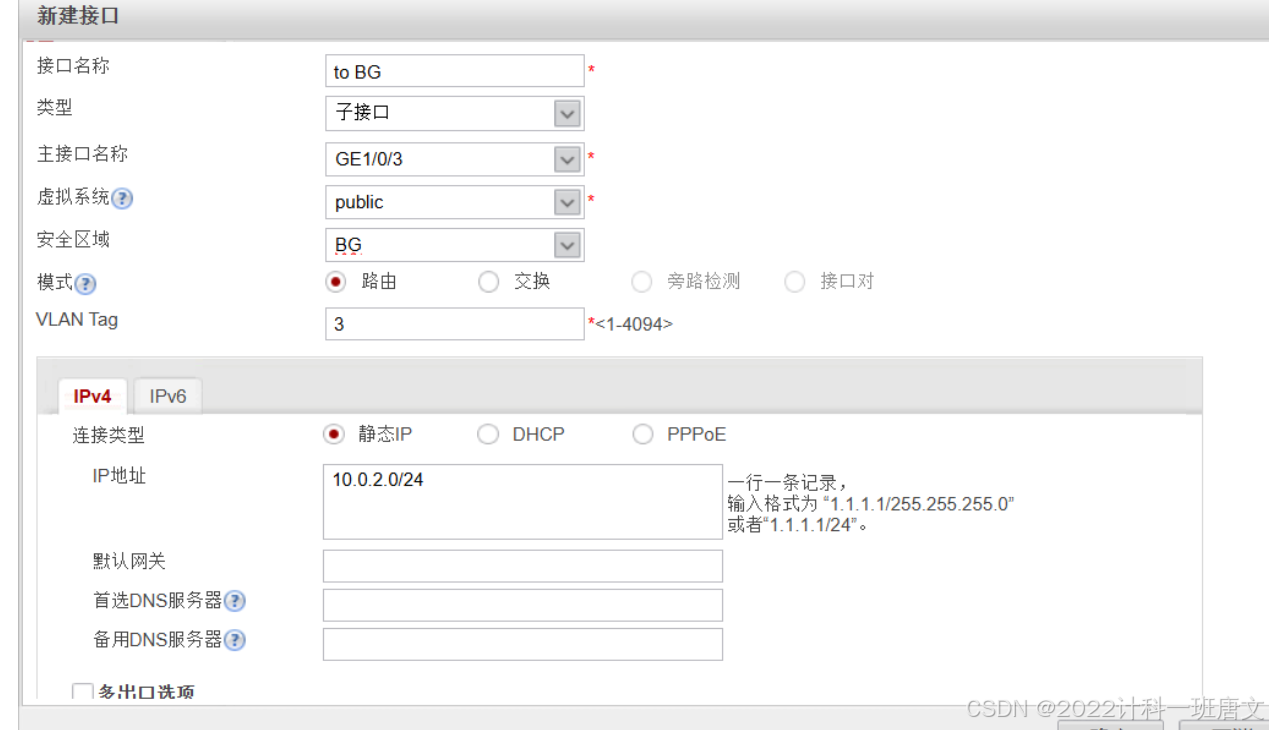

办公区：

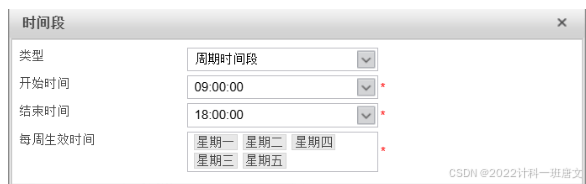

办公区的工作时间（9：00 — 18：00） BG worktime：

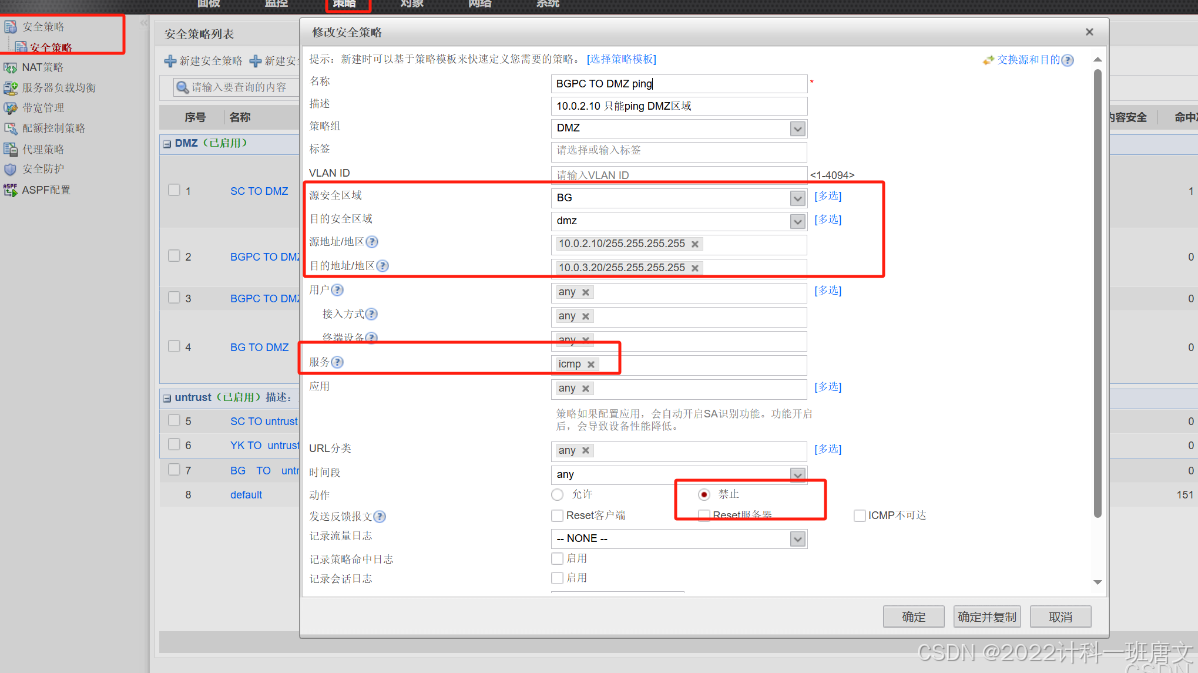

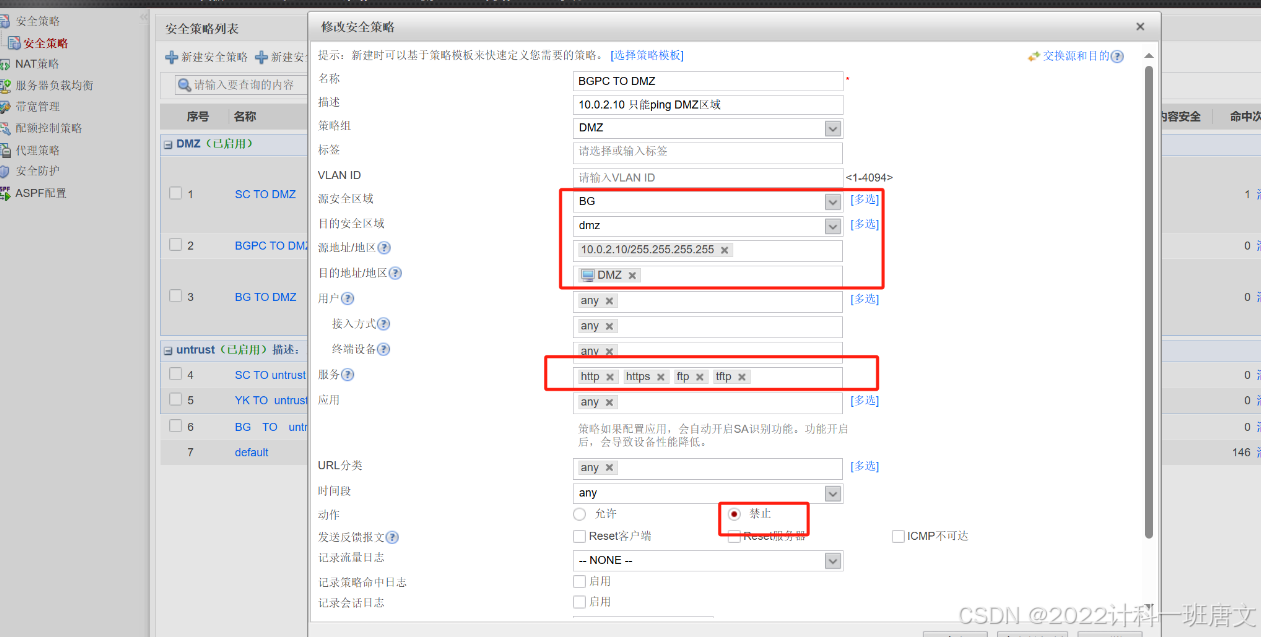

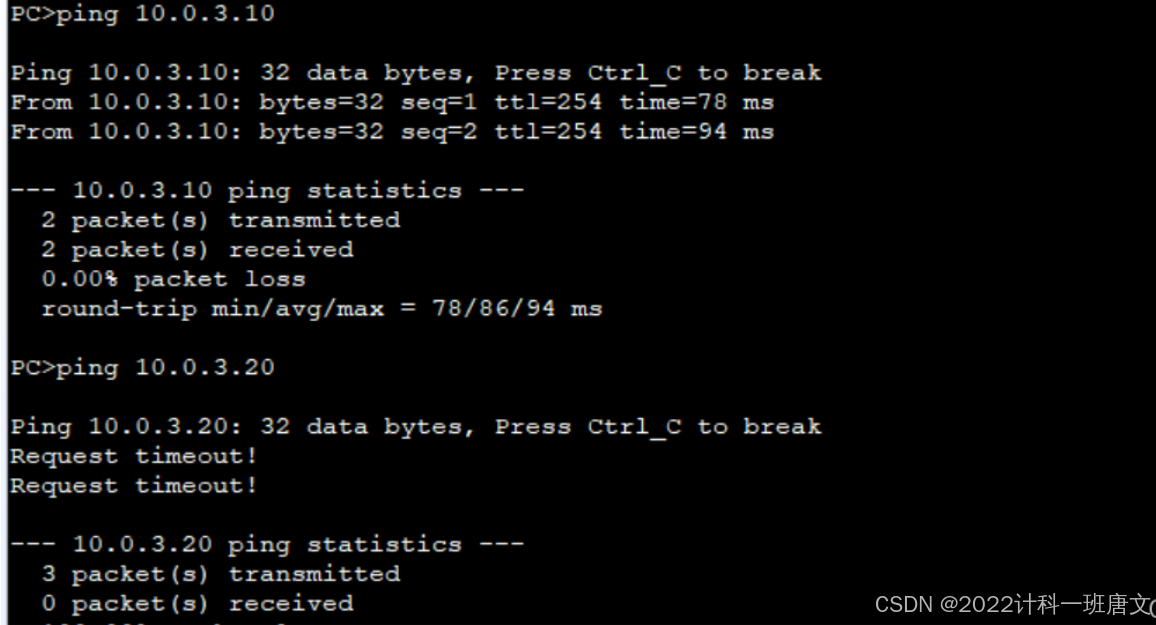

3.办公区设备10.0.2.10不允许访问DMZ区的FTP服务器和HTTP服务器，仅能ping通10.0.3.10

需求4

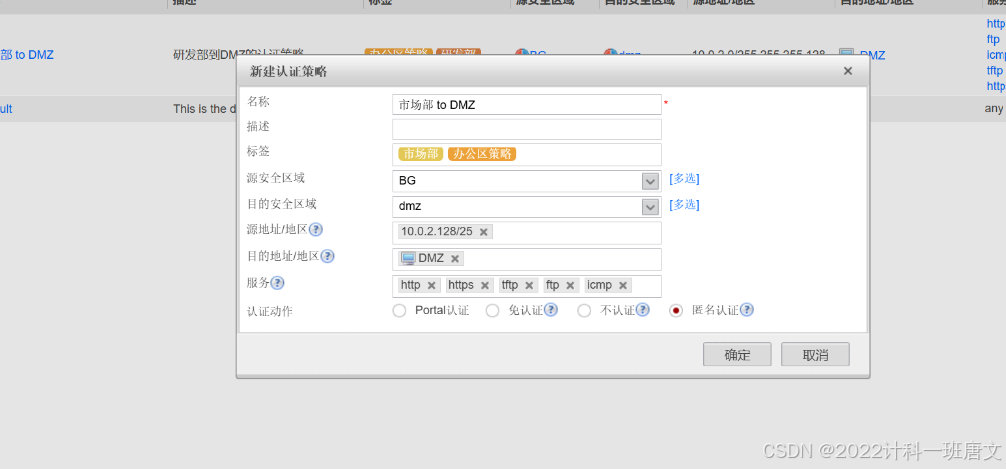

4.办公区分布为市场部和研发部，研发部IP地址固定，访问DMZ区使用匿名验证；市场部需要用户绑定IP地址，访问DMZ区使用免认证；游客区人员不固定，不允许访问DMZ区和生产区，统一使用Guest用户登录，密码Admin@123，游客仅有访问公司门户网站和上网的权限，门户网站地址10.0.3.10

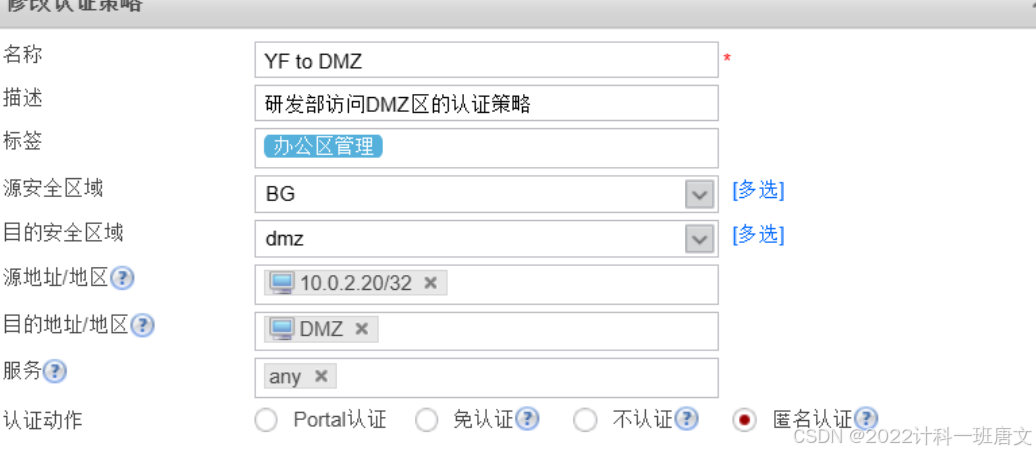

研发部（免认证）IP地址固定，访问DMZ区使用匿名验证

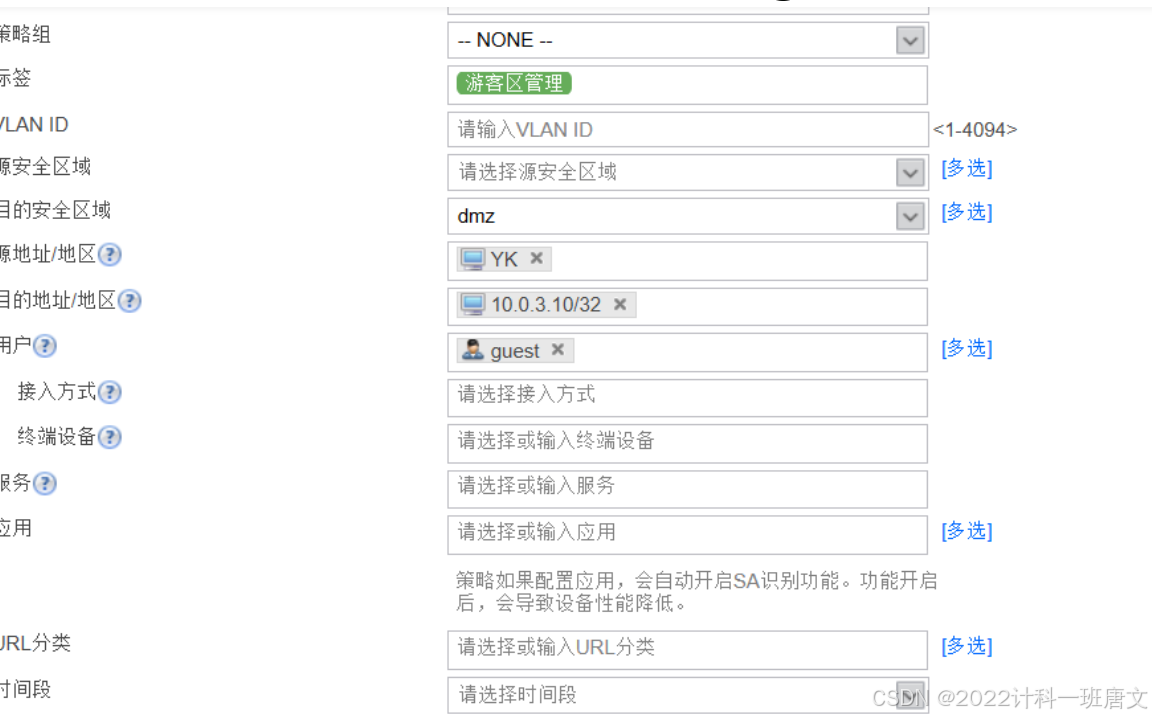

游客访问DMZ10.0.3.10(游客访问DZM和生产区默认拒绝)

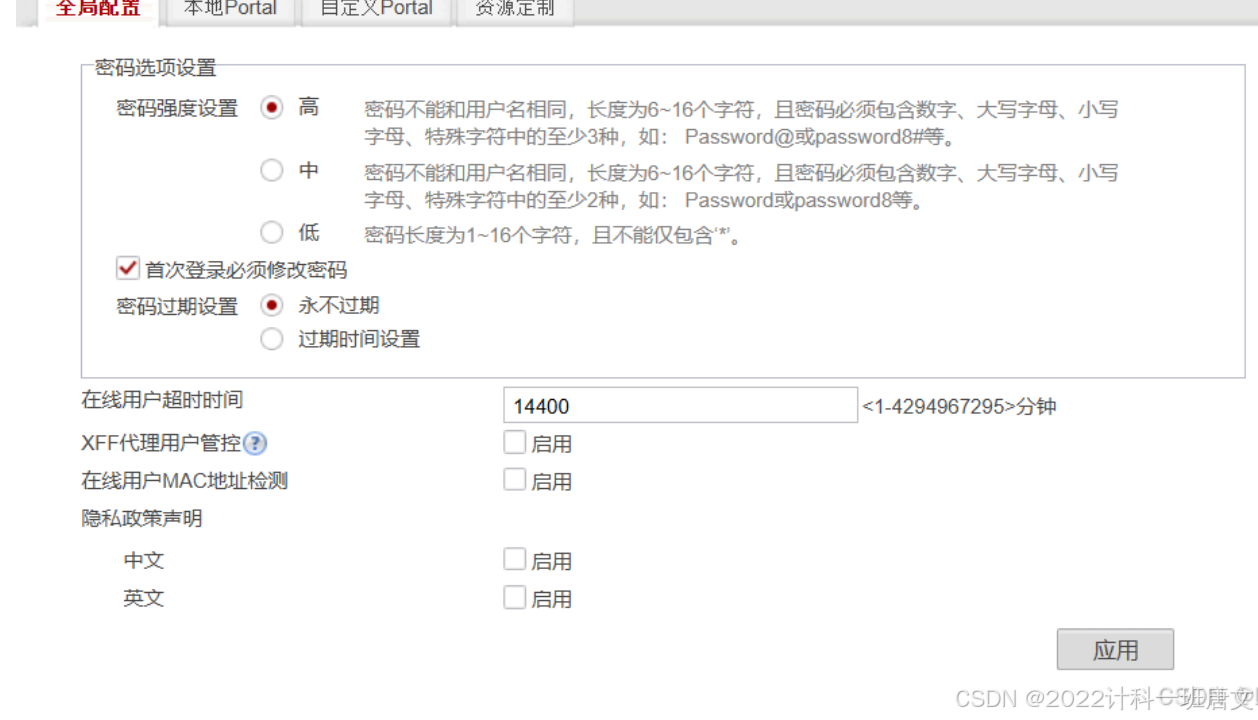

5.生产区访问DMZ区时，需要进行protal认证，设立生产区用户组织架构，至少包含三个部门，每个部门三个用户，用户统一密码openlab123，首次登录需要修改密码，用户过期时间设定为10天，用户不允许多人使用

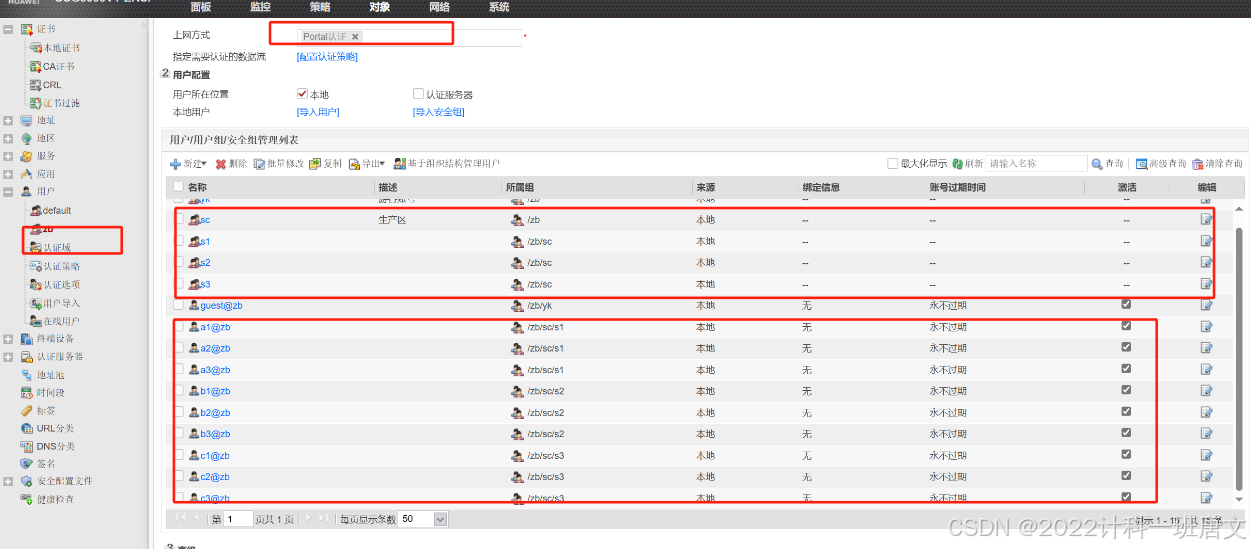

批量创建用户：

密码openlab123

用户不允许多人使用

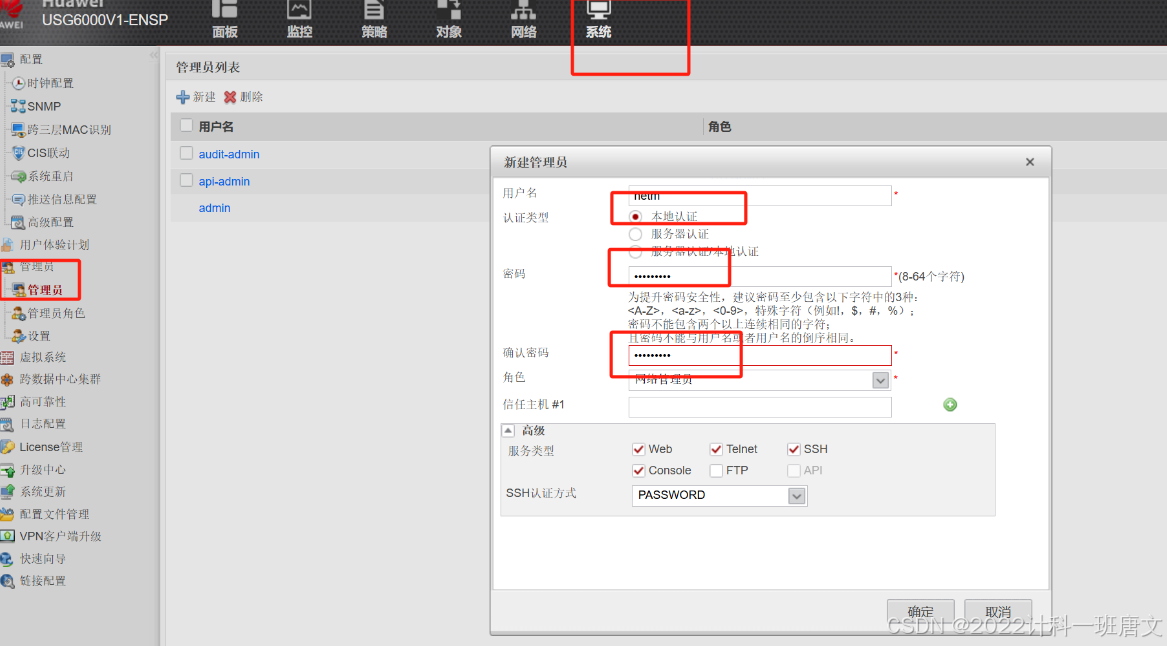

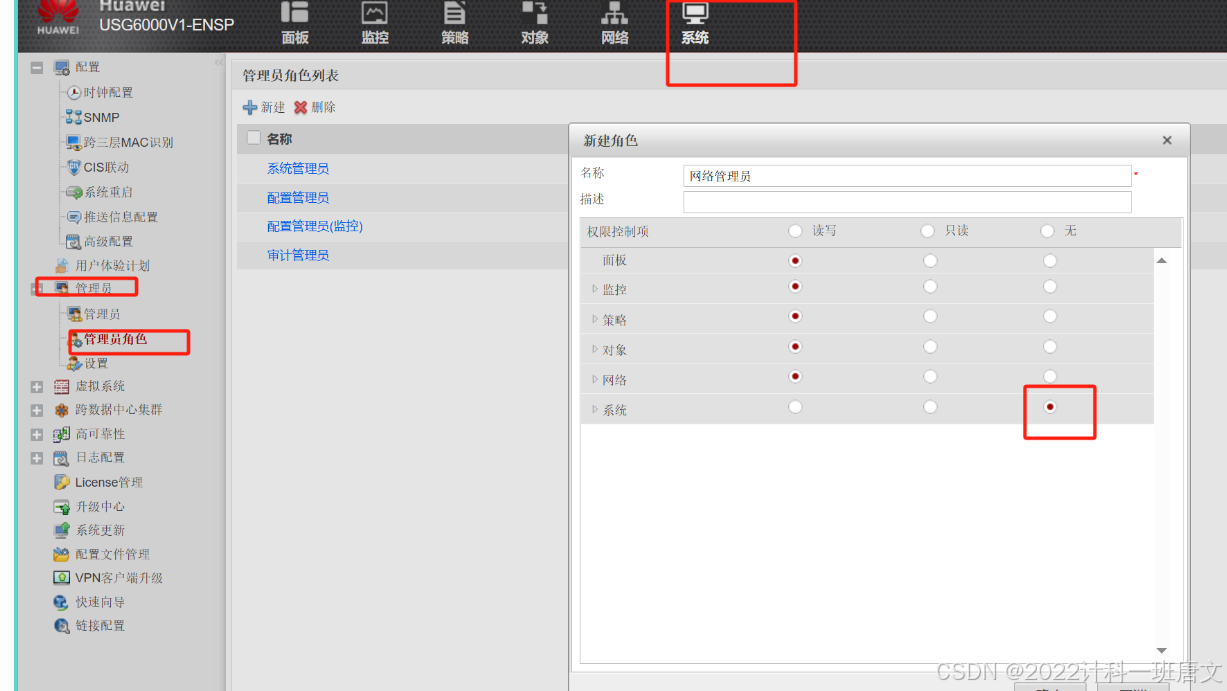

6.创建一个自定义管理员，要求不能拥有系统管理的功能
