生成树协议

---

一、网络可靠性要求

为了提高网络可靠性，交换网络中通常会使用冗余链路。

然而，冗余链路会给交换网络带来环路风险，并导致广播风暴以及MAC地址表不稳定等问题，进而会影响到用户的通信质量。生成树协议STP（Spanning Tree Protocol）可以在提高可靠性的同时又能避免环路带来的各种问题。

• 了解环路的危害
• 掌握STP的工作原理

1.环路引起的问题

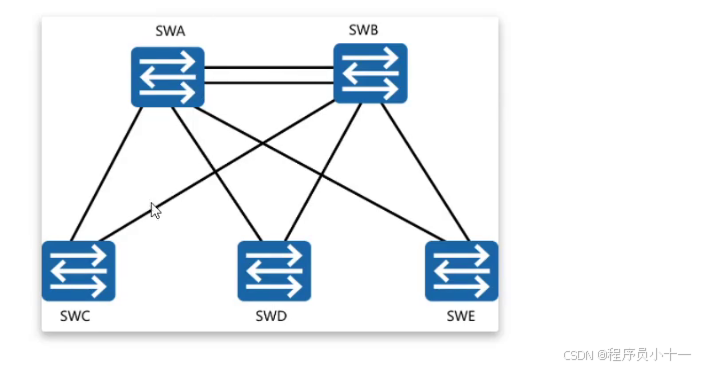

交换机之间通过多条链路互连时，虽然能够提升网络可靠性，但同时也会带来环路问题。

随着局域网规模的不断扩大，越来越多的交换机被用来实现主机之间的互连。如果交换机之间仅使用一条链路互连，则可能会出现单点故障，导致业务中断。为了解决此类问题，交换机在互连时一般都会使用冗余链路来实现备份。

冗余链路虽然增强了网络的可靠性，但是也会产生环路，而环路会带来一系列的问题，继而导致通信质量下降和通信业务中断等问题。

1.1广播风暴

根据交换机的转发原则，如果交换机从一个端口上接收到的是一个广播帧，或者是一个目的MAC地址未知的单播帧，则会将这个帧向除源端口之外的所有其他端口转发。如果交换网络中有环路，则这个帧会被无限转发，此时便会形成广播风暴，网络中也会充斥着重复的数据帧。

• 环路中会引起广播风暴。
• 网络中的主机会收到重复数据帧。

本例中，主机A向外发送了一个单播帧，假设此单播帧的目的MAC地址在网络中所有交换机的MAC地址表中都暂时不存在。SWB接收到此帧后，将其转发到SWA和SWC，SWA和SWC也会将此帧转发到除了接收此帧的其他所有端口，结果此帧又会被再次转发给SWB，这种循环会一直持续，于是便产生了广播风暴。交换机性能会因此急速下降，并会导致业务中断。

1.2MAC地址表震荡

交换机是根据所接收到的数据帧的源地址和接收端口生成MAC地址表项的。

环路会引起MAC地址表震荡。

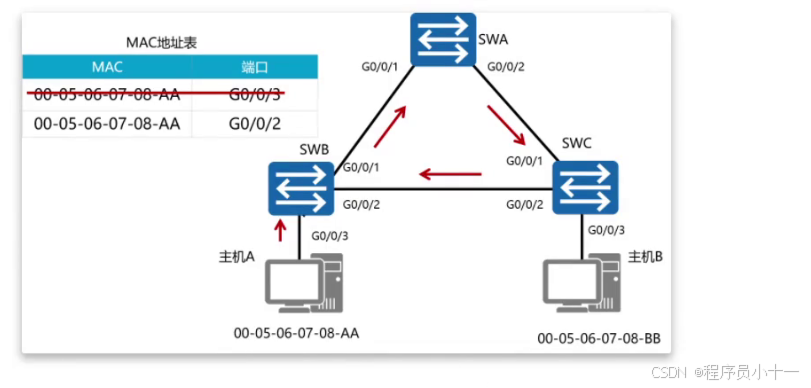

主机A向外发送一个单播帧，假设此单播帧的目的MAC地址在网络中所有交换机的MAC地址表中都暂时不存在。SWB收到此数据帧之后，在MAC地址表中生成一个MAC地址表项，00-05-06-07-08-AA，对应端口为G0/0/3，并将其从G0/0/1和G0/0/2端口转发。此例仅以SWB从G0/0/1端口转发此帧为例进行说明。

SWA接收到此帧后，由于MAC地址表中没有对应此帧目的MAC地址的表项，所以SWA会将此帧从G0/0/2转发出去。

SWC接收到此帧后，由于MAC地址表中也没有对应此帧目的MAC地址的表项，所以SWC会将此帧从G0/0/2端口发送回SWB，也会发给主机B。

SWB从G0/0/2接口接收到此数据帧之后，会在MAC地址表中删除原有的相关表项，生成一个新的表项，00-05-06-07-08-AA&#x
